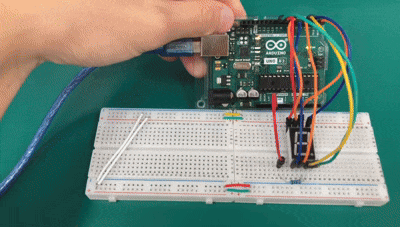

一、 实验效果展示

数码管（7-Segment Display）是电子工程中最经典的显示元件之一。相比于LCD屏幕，它具有高亮度、低成本、控制逻辑底层的优势。

在本实验中，我们将点亮一个一位数码管，并让它循环显示数字 0 到 9。这不仅仅是一个显示实验，更是我们深入理解 GPIO控制、数字逻辑电平 以及 代码封装技巧 的绝佳机会。

---

二、 硬件准备与接线

1. 实验材料

• Arduino Uno 开发板 x 1
• 1位 8段数码管 x 1 (共阳极)
• 220Ω 限流电阻 x 1 (非常重要，防止烧毁数码管LED)
• 面包板 & 杜邦线 若干

2. 数码管引脚定义解析

数码管本质上是由 8个 LED 组成的（7个笔画 + 1个小数点）。为了控制它们，我们需要知道每个引脚对应的“笔画”位置。

请看下图的引脚定义：

• 笔画段：a, b, c, d, e, f, g
• 小数点：dp (Decimal Point)
• 公共端：COM (共阳极接5V，共阴极接GND)

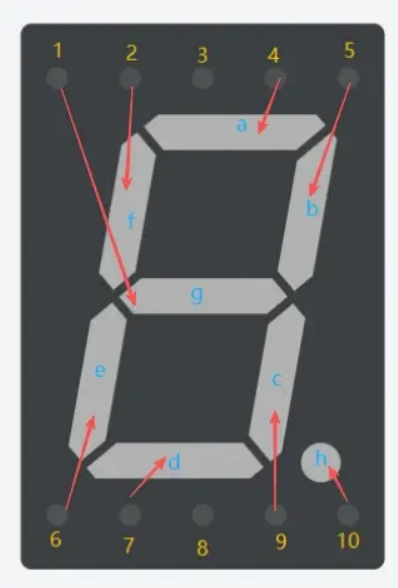

(图注：标准的8段数码管引脚分布图)

3. 接线原理

根据实验代码中的定义，我们将引脚一一映射到 Arduino 的数字接口上。

重要接线表：

数码管引脚	Arduino引脚	备注
a	D2	顶部横杠
b	D3	右上竖杠
c	D4	右下竖杠
d	D5	底部横杠
e	D6	左下竖杠
f	D7	左上竖杠
g	D8	中间横杠
dp	D9	小数点
COM (共阳)	5V	必须要串联电阻！

4. 接线示意图

请严格按照下图连接，注意需要在公共端串联电阻。

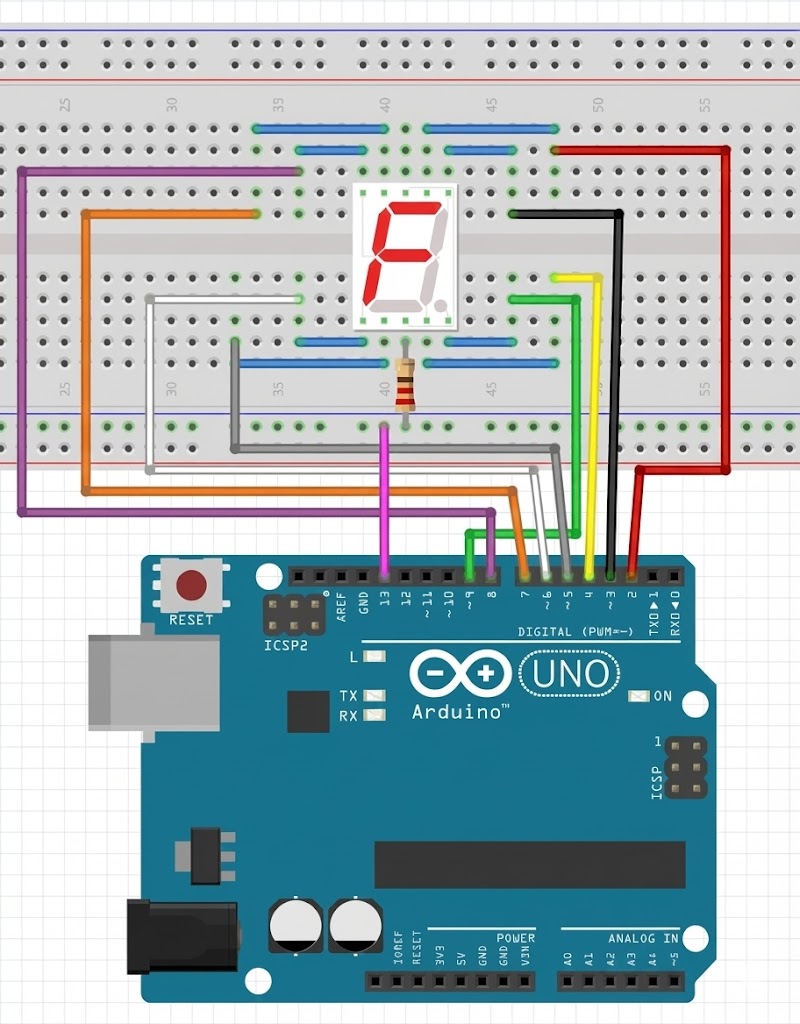

(图注：Arduino与数码管的接线实物图)

---

三、 代码编写

// 重新定义数码管引脚（按要求映射到2~9）
int a = 2;
int b = 3;
int c = 4;
int d = 5;
int e = 6;
int f = 7;
int g = 8;
int dp = 9;

// 显示数字 0
void digital_0(void) {
  unsigned char j;
  // 修正循环范围：对应a~d（2~5）、e（6）、f（7）、g（8）→ 2~8
  for(j=2;j<=8;j++) {
    digitalWrite(j, LOW);
  }
  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(g, HIGH);   // 熄灭g段（0的g段不亮）
}

// 显示数字 1
void digital_1(void) {
  unsigned char j;
  digitalWrite(c, LOW);    // 点亮c段（引脚4）
  digitalWrite(b, LOW);    // 点亮b段（引脚3）

  // 熄灭其余段：a(2)、d(5)、e(6)、f(7)、g(8)
  digitalWrite(a, HIGH);
  for(j=5;j<=8;j++) {
    digitalWrite(j, HIGH);
  }
  digitalWrite(dp, HIGH);  // 熄灭小数点
}

// 显示数字 2
void digital_2(void) {
  unsigned char j;
  digitalWrite(b, LOW);    // 点亮b段
  digitalWrite(a, LOW);    // 点亮a段
  digitalWrite(d, LOW);    // 点亮d段
  digitalWrite(e, LOW);    // 点亮e段
  digitalWrite(g, LOW);    // 点亮g段

  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(c, HIGH);   // 熄灭c段
  digitalWrite(f, HIGH);   // 熄灭f段
}

// 显示数字 3
void digital_3(void) {
  unsigned char j;
  digitalWrite(g, LOW);    // 点亮g段
  digitalWrite(d, LOW);    // 点亮d段
  digitalWrite(a, LOW);    // 点亮a段
  digitalWrite(b, LOW);    // 点亮b段
  digitalWrite(c, LOW);    // 点亮c段

  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(f, HIGH);   // 熄灭f段
  digitalWrite(e, HIGH);   // 熄灭e段
}

// 显示数字 4
void digital_4(void) {
  digitalWrite(c, LOW);    // 点亮c段
  digitalWrite(b, LOW);    // 点亮b段
  digitalWrite(f, LOW);    // 点亮f段
  digitalWrite(g, LOW);    // 点亮g段

  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(a, HIGH);   // 熄灭a段
  digitalWrite(e, HIGH);   // 熄灭e段
  digitalWrite(d, HIGH);   // 熄灭d段
}

// 显示数字 5
void digital_5(void) {
  unsigned char j;
  digitalWrite(a, LOW);    // 点亮a段
  digitalWrite(f, LOW);    // 点亮f段
  digitalWrite(g, LOW);    // 点亮g段
  digitalWrite(c, LOW);    // 点亮c段
  digitalWrite(d, LOW);    // 点亮d段

  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(b, HIGH);   // 熄灭b段
  digitalWrite(e, HIGH);   // 熄灭e段
}

// 显示数字 6
void digital_6(void) {
  unsigned char j;
  digitalWrite(a, LOW);    // 点亮a段
  digitalWrite(f, LOW);    // 点亮f段
  digitalWrite(g, LOW);    // 点亮g段
  digitalWrite(e, LOW);    // 点亮e段
  digitalWrite(d, LOW);    // 点亮d段
  digitalWrite(c, LOW);    // 点亮c段

  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(b, HIGH);   // 熄灭b段
}

// 显示数字 7
void digital_7(void) {
  unsigned char j;
  digitalWrite(a, LOW);    // 点亮a段
  digitalWrite(b, LOW);    // 点亮b段
  digitalWrite(c, LOW);    // 点亮c段

  digitalWrite(dp, HIGH);  // 熄灭小数点
  // 熄灭d(5)、e(6)、f(7)、g(8)
  for(j=5;j<=8;j++) {
    digitalWrite(j, HIGH);
  }
}

// 显示数字 8
void digital_8(void) {
  unsigned char j;
  // 点亮所有段（a~g：2~8）
  for(j=2;j<=8;j++) {
    digitalWrite(j, LOW);
  }
  digitalWrite(dp, HIGH);  // 熄灭小数点
}

// 显示数字 9
void digital_9(void) {
  unsigned char j;
  // 点亮a~d、f~g（熄灭e段）
  for(j=2;j<=5;j++) {
    digitalWrite(j, LOW);
  }
  digitalWrite(f, LOW);
  digitalWrite(g, LOW);

  digitalWrite(dp, HIGH);  // 熄灭小数点
  digitalWrite(e, HIGH);   // 熄灭e段
}

void setup() {
  int i;
  // 初始化4~11 → 修正为实际使用的2~9引脚
  for(i=2;i<=9;i++) {
    pinMode(i, OUTPUT);    // 设置2～9引脚为输出模式
  }
}

void loop() {
  while(1) {
    digital_0();
    delay(2000);
    digital_1();
    delay(2000);
    digital_2();
    delay(2000);
    digital_3();
    delay(2000);
    digital_4();
    delay(2000);
    digital_5();
    delay(2000);
    digital_6();
    delay(2000);
    digital_7();
    delay(2000);
    digital_8();
    delay(2000);
    digital_9();
    delay(2000);
  }
}

---

四、 核心知识拓展：共阳极 vs 共阴极

这是初学者最容易混淆的概念，也是点亮数码管的关键。

1. 内部结构的区别

数码管内部其实就是8个发光二极管（LED）。

• 共阳极 (Common Anode, CA)：
  • 所有LED的**正极（阳极）**连接在一起，引出一个公共端 COM。
  • 接法：COM端接 5V。
• 共阴极 (Common Cathode, CC)：
  • 所有LED的**负极（阴极）**连接在一起，引出一个公共端 COM。
  • 接法：COM端接 GND。

2. 触发逻辑（电平）的不同

由于接法的不同，导致点亮 LED 的逻辑完全相反：

类型	公共端接法	点亮电平	熄灭电平	逻辑口诀
共阳极	接 5V	LOW (0)	HIGH (1)	低电平点亮 (0亮1灭)
共阴极	接 GND	HIGH (1)	LOW (0)	高电平点亮 (1亮0灭)

本实验使用【共阳极】数码管。
这意味着：如果你想让 ‘a’ 段亮起来，你需要在 Arduino 的 D2 引脚输出 LOW。这就是为什么你在原始代码中看到大量的 digitalWrite(x, LOW) 是为了点亮。

---

五、 代码优化：从“流水账”到“工程化”

1. 原始代码分析（为什么要优化？）

在初学阶段，我们可能会为每个数字写一个函数，例如 digital_0(), digital_1()… 就像你提供的原始代码那样。
虽然这样逻辑简单，但缺点很明显：

• 代码冗余：显示0-9需要写10个函数，几百行代码。
• 维护困难：如果引脚换了，你需要去10个函数里挨个修改。
• 扩展性差：如果还要显示字母 A-F，代码量会爆炸。

2. 优化思路：二维数组查表法

我们可以引入**“真值表”**的概念。
我们将 0-9 每个数字对应的 a 到 dp 的亮灭状态（0或1）提前算好，存入一个 二维数组 中。
需要显示数字 X 时，只需要去数组的第 X 行读取数据，然后用 for 循环写入引脚即可。

3. 字模编码（共阳极）

• 逻辑：0 为亮，1 为灭。
• 顺序：a, b, c, d, e, f, g, dp

例如数字 ‘0’：

• 需要亮：a, b, c, d, e, f -> 对应值 0
• 需要灭：g, dp -> 对应值 1
• 数组行：{0, 0, 0, 0, 0, 0, 1, 1}

4. 终极优化代码

以下是使用 C++ 数组封装后的专业代码，代码量减少了70%，且功能更强大。

// --- 1. 硬件引脚定义 ---
// 将引脚放入数组，方便循环操作
// 顺序对应：a, b, c, d, e, f, g, dp
const int segmentPins[] = {2, 3, 4, 5, 6, 7, 8, 9};
const int pinCount = 8; // 总引脚数

// --- 2. 字模表 (二维数组) ---
// 共阳极数码管真值表：0表示亮(LOW)，1表示灭(HIGH)
// 行代表数字 0-9，列代表段 a-dp
const byte digits[10][8] = {
  // a, b, c, d, e, f, g, dp
  {0, 0, 0, 0, 0, 0, 1, 1}, // 0
  {1, 0, 0, 1, 1, 1, 1, 1}, // 1
  {0, 0, 1, 0, 0, 1, 0, 1}, // 2
  {0, 0, 0, 0, 1, 1, 0, 1}, // 3
  {1, 0, 0, 1, 1, 0, 0, 1}, // 4
  {0, 1, 0, 0, 1, 0, 0, 1}, // 5
  {0, 1, 0, 0, 0, 0, 0, 1}, // 6
  {0, 0, 0, 1, 1, 1, 1, 1}, // 7
  {0, 0, 0, 0, 0, 0, 0, 1}, // 8
  {0, 0, 0, 0, 1, 0, 0, 1}  // 9
};

void setup() {
  // 使用循环一键初始化所有引脚
  for (int i = 0; i < pinCount; i++) {
    pinMode(segmentPins[i], OUTPUT);
    digitalWrite(segmentPins[i], HIGH); // 初始全部熄灭(共阳极HIGH为灭)
  }
}

void loop() {
  // 循环显示 0 到 9
  for (int num = 0; num < 10; num++) {
    displayNumber(num); // 调用封装好的函数
    delay(1000);        // 停留1秒
  }
}

// --- 3. 封装函数：显示任意数字 ---
// 参数：n 是要显示的数字 (0-9)
void displayNumber(int n) {
  // 边界检查：防止索引越界
  if (n < 0 || n > 9) return;

  // 遍历8个段，根据字模表设置电平
  for (int i = 0; i < pinCount; i++) {
    // digits[n][i] 取出第n行第i列的状态
    digitalWrite(segmentPins[i], digits[n][i]);
  }
}

---

六、 实验总结与注意事项

1. 为什么必须加电阻？

数码管本质是 LED，如果不加限流电阻直接接 5V，电流会过大（可能超过 LED 承受的 20mA），导致数码管瞬间烧毁或者 Arduino 引脚损坏。220Ω 或 330Ω 是常用的安全阻值。

2. 代码中的 byte 为什么要用？

在定义字模表 digits 时，我们使用了 byte 类型而不是 int。

• int 占用 2 字节。
• byte 占用 1 字节。
  虽然在本实验中区别不大，但在大型项目中，使用合适的数据类型可以节省宝贵的 SRAM 内存空间。

3. 如何修改为共阴极？

如果你买到了共阴极数码管，只需要改动两处：

1. 硬件：公共端 (COM) 改接 GND。
2. 代码：字模表里的 0 和 1 互换（或者在 digitalWrite 时加一个 ! 取反）。
3. 硬件连接：在每个段都需要串联电阻（非常重要，防止烧毁数码管LED）。

通过本次实验，我们不仅点亮了数字，更重要的是学会了**“数据驱动逻辑”**的编程思想——用数组来存储状态，用循环来执行动作，这才是嵌入式编程的精髓！
