概要

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器）是一种常用的串行通信协议，通过两根信号线（TX 发送、RX 接收）实现全双工通信，无需时钟线同步，广泛应用于嵌入式系统、传感器通信等场景。以下从核心原理、帧结构、关键模块设计和Verilog 实现展开详细说明。

一、UART 核心原理

UART 通信基于异步传输，发送端和接收端需预先约定相同的波特率（数据传输速率，如 9600bps、115200bps）和帧格式，通过起始位和停止位实现数据同步。

1. 波特率与时钟关系

波特率：每秒传输的比特数（bit/s），例如 9600bps 表示每秒传输 9600 位。

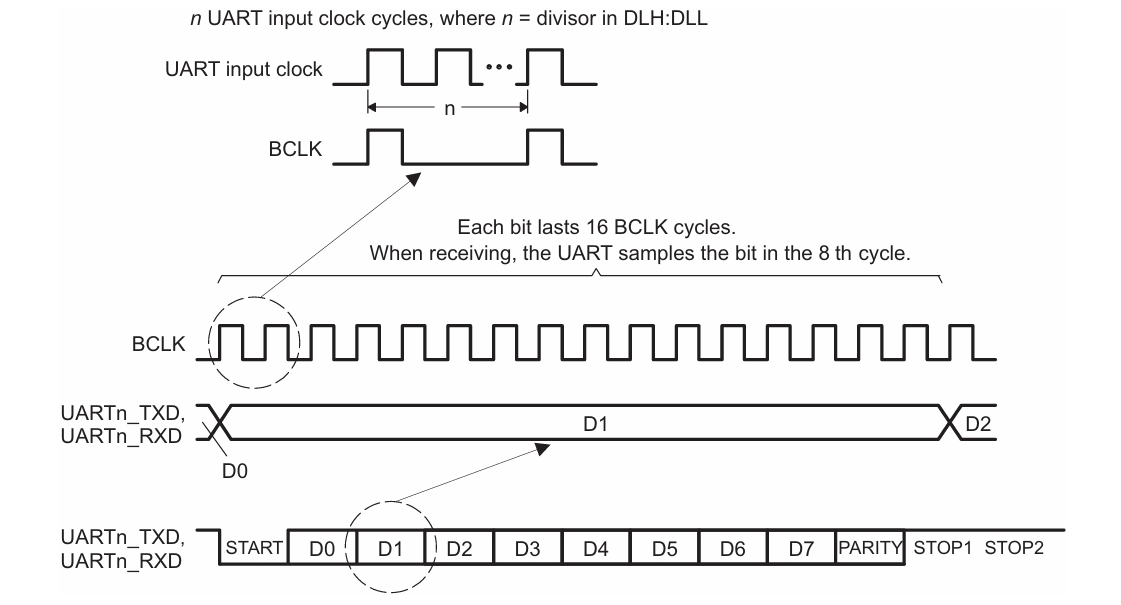

采样时钟：UART 内部通常使用16 倍波特率时钟（或更高倍数），用于精确检测起始位和采样数据位（如 9600bps 对应 16×9600=153600Hz 采样时钟）。

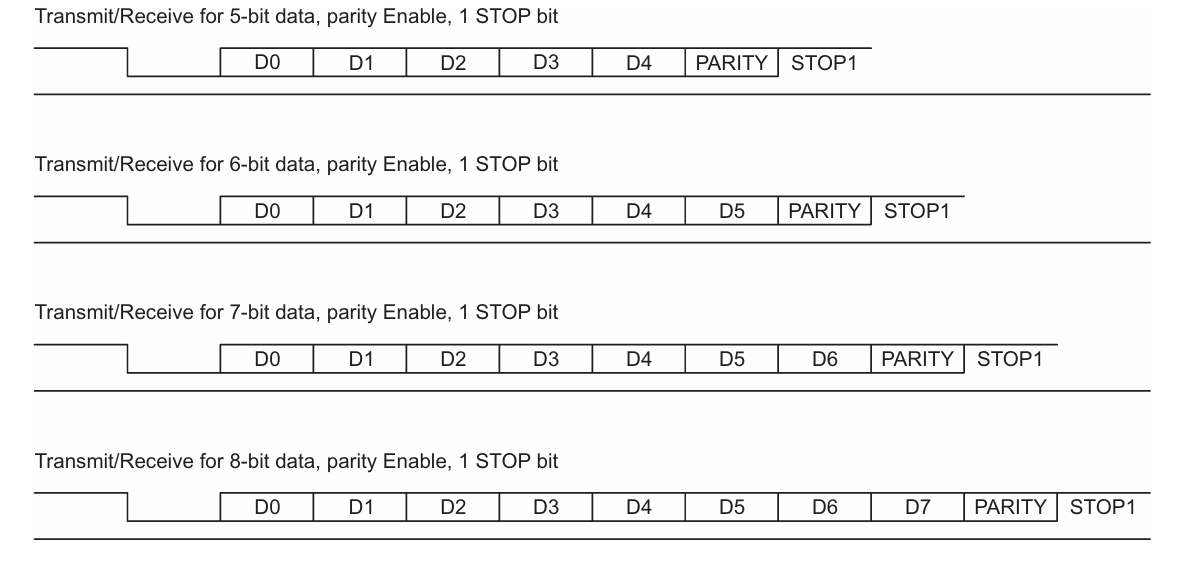

2. 帧结构（标准异步帧）

一个完整的 UART 帧包含以下字段（从左到右传输）：

起始位：1 位低电平（逻辑 0），标志数据传输开始。
数据位：5~9 位（通常 8 位），传输实际数据（可带奇偶校验）。
奇偶校验位（可选）：1 位，用于简单错误检测（奇校验 / 偶校验 / 无校验）。
停止位：1~2 位高电平（逻辑 1），标志数据传输结束。

例如，8 位数据 + 无校验 + 1 位停止位的帧结构为：1位起始位 + 8位数据 + 1位停止位 = 10位/帧。

二、UART 关键模块设计

UART 通常分为发送器（TX） 和接收器（RX） 两部分，核心模块包括波特率发生器、发送逻辑、接收逻辑和校验逻辑。

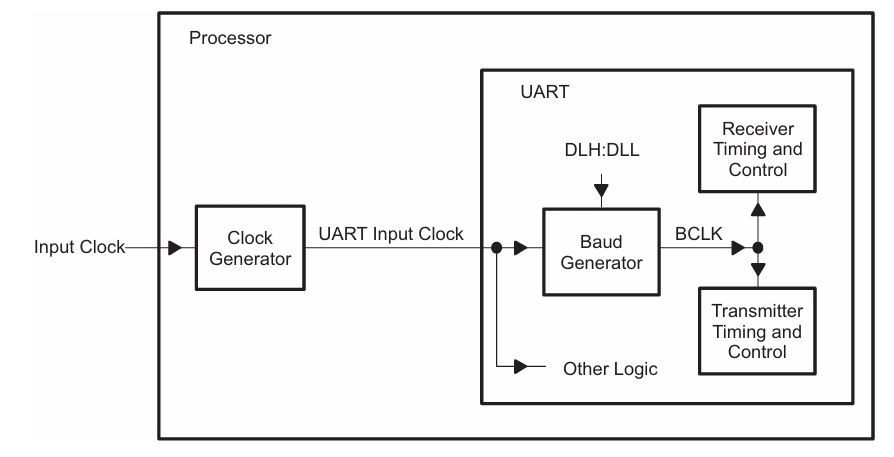

1. 波特率发生器

功能：生成16 倍波特率的采样时钟（用于接收端精准采样）和波特率时钟（用于发送端定时移位）。
实现方式：通过分频器对系统时钟分频，公式为：

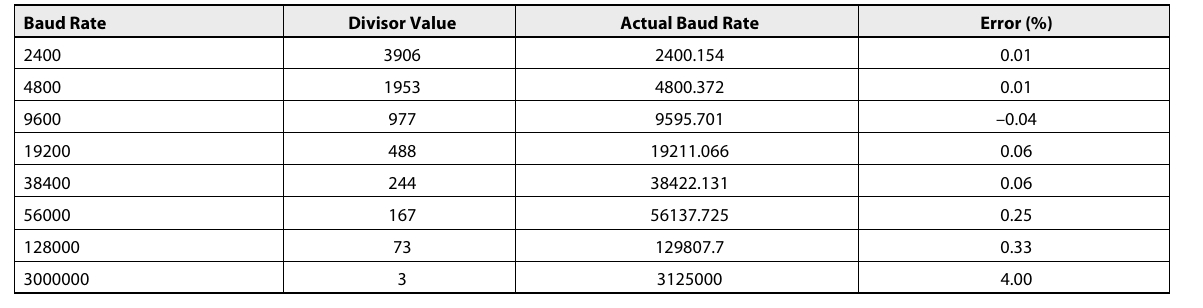

分频系数 = 系统时钟频率 / (16 × 波特率)
例如，系统时钟 50MHz，波特率 9600bps：
分频系数 = 50,000,000 / (16 × 9600) ≈ 325.52 → 取326

2. 发送器（TX）设计

功能：将并行数据按帧格式转换为串行信号，依次发送起始位、数据位、校验位（可选）、停止位。
工作流程：

当检测到发送使能信号（tx_en）且发送缓冲区空闲时，启动发送。
先发送 1 位起始位（低电平）。
按低位在前（LSB） 顺序发送 8 位数据位。
若使能校验，发送 1 位奇偶校验位（奇校验：数据位中 1 的个数为奇数时校验位为 0，否则为 1；偶校验相反）。
发送 1 位停止位（高电平）。
发送完成后，输出发送完成标志（tx_done）。

3. 接收器（RX）设计

功能：将串行信号按帧格式转换为并行数据，通过采样时钟消除噪声干扰。
工作流程：

空闲时，RX 线为高电平（停止位状态）。
检测到 RX 线从高电平跳变为低电平时（可能是起始位），启动 16 倍波特率计数器。
当计数器计数到 8（中间位置）时，再次采样 RX 线，若仍为低电平，确认起始位有效。
之后每计数 16（1 个波特率周期），采样一次数据位（共 8 次），按低位在前拼接数据。
采样校验位（若有），进行奇偶校验。
采样停止位，若为高电平，确认帧有效，输出并行数据和接收完成标志（rx_done）。

三、Verilog 完整实现（带校验功能）

以下是支持 8 位数据、奇偶校验可选、1 位停止位的 UART 收发器实现，包含波特率发生器、发送器和接收器。

四、模块解析

1. 波特率发生器

通过对系统时钟分频，生成 16 倍波特率的baud_clk，用于接收端的精准采样（每 16 个baud_clk对应 1 位数据的传输时间）。
分频系数根据系统时钟和目标波特率计算，确保采样时钟稳定。

2. 发送器（TX）

状态机：包含TX_IDLE（空闲）、TX_START（起始位）、TX_DATA（数据位）、TX_PARITY（校验位）、TX_STOP（停止位）5 个状态，按顺序切换。
移位逻辑：并行数据tx_data加载到tx_shift_reg后，通过右移操作逐位发送（低位在前）。
校验位生成：根据PARITY_EN和PARITY_TYPE计算奇偶校验位，随数据发送。

3. 接收器（RX）

状态机：包含RX_IDLE（空闲）、RX_START（检测起始位）、RX_DATA（接收数据位）、RX_PARITY（校验位）、RX_STOP（停止位）5 个状态。
采样逻辑：利用 16 倍波特率时钟，在每个位的中间位置（第 8 个baud_clk）采样，提高抗噪声能力。
错误检测：若校验位不匹配或停止位为低电平，置位rx_err标志。

五、关键特性与参数配置

可配置参数：通过CLK_FREQ（系统时钟）、BAUD_RATE（波特率）、PARITY_EN（校验使能）、PARITY_TYPE（校验类型）适配不同场景。
全双工通信：发送和接收独立工作，可同时进行。
错误处理：支持校验位错误和停止位错误检测，提升通信可靠性。

六、测试与验证

可通过仿真验证 UART 功能，测试场景包括：

无校验模式下，发送端发送数据8’ha5，接收端应正确接收并输出rx_done=1。
使能偶校验，发送数据8’h33（二进制00110011，含 4 个 1，偶校验位为 0），接收端校验通过。
模拟噪声导致停止位为低电平，接收端应输出rx_err=1。

总结

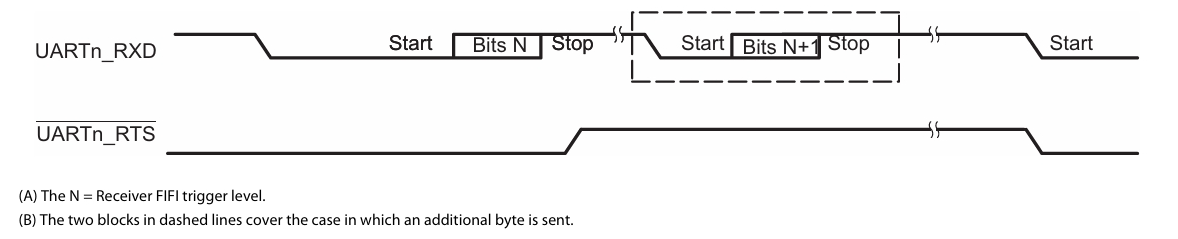

UART 通过异步帧结构实现串行通信，核心是波特率同步和帧格式解析。本文设计的 UART 支持可配置波特率和校验方式，通过状态机和移位寄存器实现并串 / 串并转换，适合嵌入式系统中低成本、低速率的通信需求。实际应用中，可根据需要扩展功能（如硬件流控、多字节缓冲）。
