本笔记是学习 B站 嵌入式C语言高级课程过程中产生的疑问和回答汇总，有比较基础的知识也有嵌入式硬件结合的知识

1. 地址相差4个字节？

这些地址之间相差4个字节（即0x4）是一个非常普遍且重要的硬件设计特征。这并非偶然，而是由两个关键因素共同决定的：

1. ​​地址总线按字节编址​​

2. ​​寄存器宽度为32位（4字节）​​

详细解释：

1.1. 地址总线按字节编址

现代处理器的内存地址空间通常是以​​字节​​为最小单位进行编址的。这意味着：

• 地址 0xE270_0000指向第1个字节

• 地址 0xE270_0001指向第2个字节

• 地址 0xE270_0002指向第3个字节

• 地址 0xE270_0003指向第4个字节

1.2. 寄存器宽度为32位（4字节）

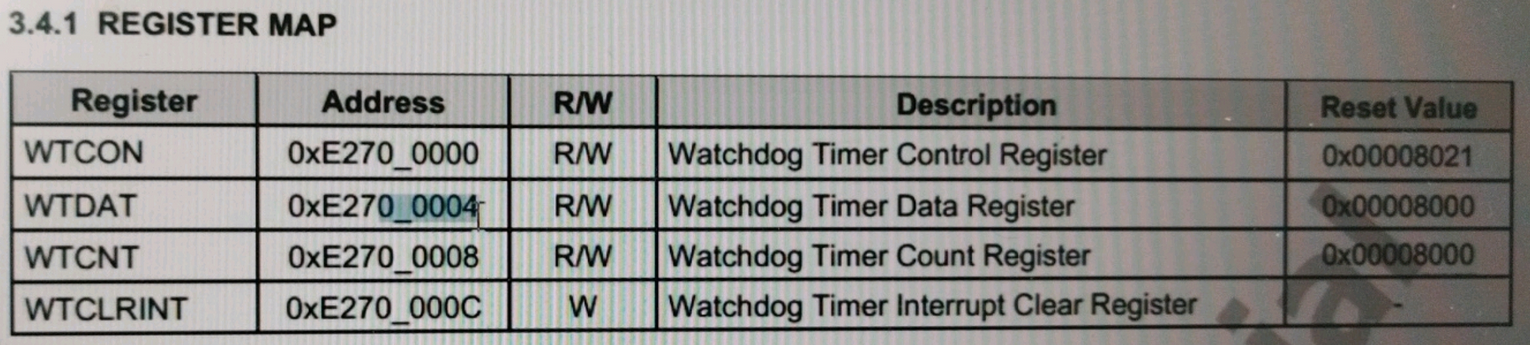

从图片中Reset Value（复位值）一列可以看到，这些寄存器的默认值如 0x00008021，这是一个32位的数值（8个十六进制数）。因此，每个看门狗定时器寄存器都需要占用 ​​4个字节​​ 的地址空间。

1.3. 结论：地址计算

将以上两点结合起来，原因就非常清晰了：

• ​​WTCON​​ 是第一个寄存器，从基地址 0xE270_0000开始，占用了 0x0000到 0x0003这4个字节。

• 下一个寄存器 ​​WTDAT​​ 必须紧挨着它存放，所以从下一个可用的字节地址开始，也就是 0xE270_0000 + 4 = 0xE270_0004。

• 同理，​​WTCNT​​ 的地址就是 0xE270_0004 + 4 = 0xE270_0008。

• 以此类推。

可以这样形象地理解：每个寄存器都是一个“房间”，这个“房间”的大小是4个“格子”（字节）。系统给每个“房间”分配门牌号（地址）时，用的是第一个“格子”的编号。那么下一个“房间”的门牌号，自然要往后数4个格子。

| 寄存器 | 地址（起始字节） | 占用的地址范围 |

| ：— | :--------------- | :----------------------- |

| WTCON | 0xE270_0000| 0xE270_0000- ...0003|

| WTDAT | 0xE270_0004| 0xE270_0004- ...0007|

| WTCNT | 0xE270_0008| 0xE270_0008- ...000B|

| WTCLRINT | 0xE270_000C| 0xE270_000C- ...000F|

这种设计保证了每个寄存器都在其​​自然边界​​上对齐（32位数据在地址能被4整除的地方对齐），CPU访问对齐的内存时速度最快、效率最高，这是硬件设计的最佳实践。

---

2. 结构体定义

2.1. 什么是结构体？

你可以把它想象成一个“自定义的包裹”或“超级变量”。

• ​​普通变量​​：只能存储一个单一类型的数据，比如一个 int变量存整数，一个 char变量存字符。

• ​​结构体变量​​：可以​​将多个不同类型的数据打包在一起​​，形成一个逻辑上的整体。这个“包裹”里的每一个数据称为结构的​​成员​​。

2.2. 为什么需要结构体？

在没有结构体之前，如果想描述一个学生（包含学号、姓名、成绩），您可能需要声明三个独立的变量：

int id;
char name[20];
float score;

这三个变量在语法上是完全独立的，管理起来很麻烦，尤其是当有多个学生时。

使用结构体，就可以创建一个名为 Student的新数据类型，把这三个信息捆绑在一起：

struct Student {
    int id;
    char name[20];
    float score;
};

这样，每个 Student类型的变量就自然包含了这三项信息，逻辑清晰，易于管理。

---

2.3. 两个关键步骤

使用结构体通常分为两步：

2.3.1. 第一步：定义结构体类型（蓝图）

struct myabc {
    unsigned int a;
    unsigned int b;
    unsigned int c;
    unsigned int d;
};

• ​​作用​​：​​创建一种新的数据类型，而不是创建一个变量。​​

• ​​详解​​：

  • struct是C语言的关键字，告诉编译器“我要开始定义一个结构体了”。

  • myabc是这个​​新类型的名字​​，它被称为“结构标签”。它和 int, float一样，现在是一种有效的类型名。

  • 大括号 {}内是它的​​成员列表​​。这里定义了四个成员，都是 unsigned int类型。

  • 最后的分号 ;​​至关重要​​，它标志着这个类型定义语句的结束。忘记这个分号是初学者常见的错误。

• ​​重要提示​​：​​这一步不会分配任何内存​​。它只是告诉编译器：“嗨，以后如果你看到 struct myabc，就知道它里面包着四个无符号整数，名字分别叫a, b, c, d。” 这就像绘制了一张建筑的​​蓝图​​，定义了房子的结构，但蓝图本身并不等于一栋真实的房子。

2.3.2. 第二步：声明结构体变量（根据蓝图盖房子）

struct myabc mybuf;

• ​​作用​​：​​使用已定义的结构体类型来创建具体的变量。​​

• ​​详解​​：

  • struct myabc指明了这个变量的类型。就像我们用 int来声明一个整型变量一样，这里我们用自己定义的 struct myabc来声明变量。

  • mybuf是您为这个​​结构体变量​​起的名字。

• ​​重要提示​​：​​到这一步，编译器才会为 mybuf分配实际的内存空间​​。这块内存的大小至少足以存放四个 unsigned int（具体大小可能因内存对齐而略有增加）。

  • 现在，mybuf就是一个实实在在的“包裹”了，你可以在程序中使用它。

  • 你可以创建多个该类型的变量，例如 struct myabc yourbuf, hisbuf;，每个变量都有自己的独立内存空间。

---

2.4. 如何访问和使用结构体变量？

创建了结构体变量后，我们需要访问其内部的成员。这时需要使用​​成员访问运算符​​ .。

// 给 mybuf 的成员赋值
mybuf.a = 10;
mybuf.b = 20;
mybuf.c = 30;
mybuf.d = 40;

// 从 mybuf 的成员中读取值
int sum = mybuf.a + mybuf.b; // sum 的值将是 30

// 打印成员的值
printf("The value of a is: %u\n", mybuf.a);

2.5. 总结与类比

步骤	代码示例	类比	作用	是否分配内存
​​1. 定义类型​​	struct MyStruct { int x; char c; };	​​绘制蓝图​​	创建一种名为 MyStruct的新复合数据类型	​​否​​
​​2. 声明变量​​	struct MyStruct variable1;	​​根据蓝图盖房子​​	创建一个实际可用的变量，类型为 MyStruct	​​是​​

---
