作为嵌入式新手，我曾一度困惑：“一行行代码怎么就能让 LED 亮、按键有反应？” 直到用 STC52 单片机实操后才发现 —— 嵌入式的核心不是复杂的理论，而是 “硬件原理 + 软件接口” 的对应关系。这篇博客就从 STC52 出发，用 “模块拆解 + 实战串联” 的方式，带大家打通 “软件控硬件” 的第一关。

一、为什么选 STC52？新手友好的 “硬件操控入门款”

STC52（全称 STC89C52RC）是 51 单片机家族的经典款，之所以适合入门，核心原因有三个：

  1. 硬件简单：没有复杂的时钟树、外设配置，IO 口（如 P1、P2 口）直接赋值就能控制电平，直观易懂；
  2. 资源适配：普中、郭天祥等开发板都带 STC52，板载 LED、按键、串口等模块，不用额外接线；
  3. 工具成熟：Keil C51 编译器 + STC-ISP 下载软件，几分钟就能搭好开发环境，降低入门门槛。

接下来我们以 “普中 51STC 开发板” 为例，从单个模块到综合实战，一步步拆解 “软件控硬件” 的逻辑。

二、模块拆解：从原理到代码，每个模块讲透

（一）第一个模块：LED 指示灯 —— 理解 GPIO 输出控制

1. 硬件原理：LED 怎么亮？“电流通路” 是关键

开发板上的 LED 通常是共阳极接法（普中板默认）

“共阳极” 是电子电路中描述元件引脚连接方式的术语，核心是指多个元件的阳极（正极）被连接在一起，作为公共端，通过控制各自的阴极（负极）来实现元件的工作或熄灭。

它的本质是 “共享正极、独立控制负极”，常见于 LED 灯、LED 数码管、LED 点阵等发光元件的电路设计中。

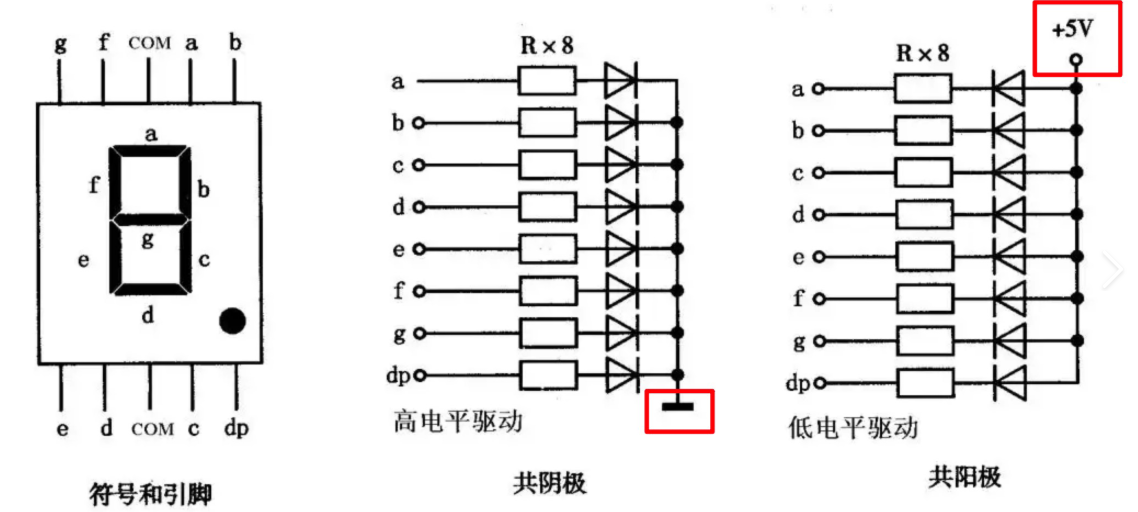

常见应用场景：以 LED 数码管为例

共阳极最典型的应用是 LED 数码管，它由 8 个 LED（7 段数字 + 1 个小数点）组成，所有 LED 的阳极都连接在一起。

  • 公共阳极：接电源正极（如 5V）。
  • 7 个数字段和 1 个小数点的阴极：分别接 8 个控制引脚。
  • 显示数字时，只需给对应数字段的阴极输出低电平，该段 LED 就会点亮，组合起来就能显示 0-9 的数字。

关键对比：共阳极 vs 共阴极

两者的核心区别在于 “公共端接正极还是负极”，这直接决定了控制逻辑，实际使用时不能混淆。

对比维度 共阳极 共阴极
公共端连接 电源正极（VCC） 电源负极（GND）
控制信号 低电平点亮 高电平点亮
电流方向 从公共端流向控制端 从控制端流向公共端

电路结构如下：

  • 当 IO 口输出低电平（0V） 时：VCC 到 GND 形成通路，电流流过 LED，灯亮；
  • 当 IO 口输出高电平（3.3V） 时：IO 口与 VCC 等电位，无电流流过，灯灭。
2. 硬件连接：LED 对应哪些引脚？

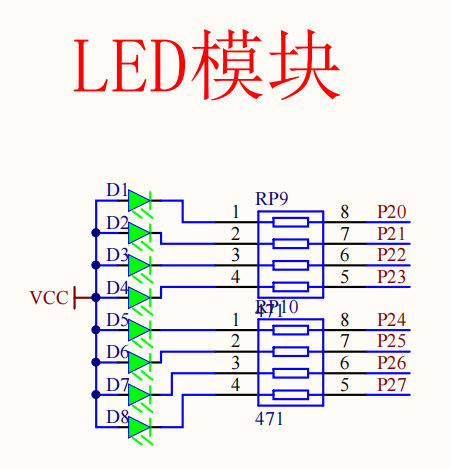

普中开发板的 8 个 LED（D1-D8）默认接P2 口，要确定普中 51STC 开发板上模块的引脚连接，最直接的方法是查阅开发板的官方手册和原理图，这些资料会明确标注每个模块对应的单片机引脚。如果暂时没有资料，就去查配套开发板所给我二维码资料，LED具体原理图标注如下：

3. 软件代码：一行代码点亮 LED

目标：让 D1（P1.0）常亮，其他 LED 熄灭。

#include <reg52.h>  // STC52寄存器定义头文件，必须包含

// 定义D1对应P1.0引脚（sbit是51单片机特有的“位操作”关键字）
sbit LED_D1 = P1^0;

void main() {
    while(1) {  // 死循环，让程序一直运行
        LED_D1 = 0;  // P1.0输出低电平，D1亮
        P1 = 0xFF;   // P1口其他引脚输出高电平（16进制0xFF=二进制11111111），D2-D8灭
    }
}
4. 下载与验证：让代码跑起来
  1. 编译代码：打开 Keil C51，新建项目选择 “STC89C52RC”，添加上述代码，点击 “Build” 生成.hex文件；
  2. 下载程序：用 USB 线连接开发板和电脑，打开 “STC-ISP” 软件，选择.hex文件，点击 “下载”（需按开发板复位键触发）；
  3. 观察结果：D1 常亮，其他 LED 熄灭，说明软件成功控制了硬件。
5. 进阶：LED 流水灯（理解 IO 口批量控制）

如果想让 D1-D8 依次点亮（流水效果），只需循环改变 P1 口的电平：

#include <reg52.h>

// 延时函数（约500ms，确保肉眼可见）
void delay500ms() {
    unsigned int i, j;
    for(i=500; i>0; i--)
        for(j=110; j>0; j--);
}

void main() {
    // 初始值：11111110（二进制），即P2.0输出低电平（L1亮），其他P2.1~P2.7高电平（LED灭）
    unsigned char led_ctrl = 0xFE;

    while(1) {
        P2 = led_ctrl;  // 关键：用P2口控制LED（因为你的L1接P2.0）
        delay500ms();   // 延时等待

        // 左移1位：点亮下一个LED（P2.0→P2.1→...→P2.7）
        led_ctrl = led_ctrl << 1;

        // 当左移到全1（0xFF）时，复位为初始值，循环流水
        if(led_ctrl == 0x00) {  // 左移8次后会变成0x00（全0），此时复位
            led_ctrl = 0xFE;
        }
    }
}

（二）第二个模块：独立按键 —— 理解 GPIO 输入检测

1. 硬件原理：按键怎么触发？“电平变化” 是信号

开发板上的独立按键（如 K1-K4）默认带上拉电阻（开发板已焊接，不用额外接），电路结构如下：

  • 按键未按下时：IO 口通过上拉电阻接 VCC，输入高电平（1）；
  • 按键按下时：IO 口通过按键接地，输入低电平（0）。

👉 关键：软件通过 “读取 IO 口电平” 判断按键是否按下，核心是 “检测 0 电平”。

2. 硬件连接：按键对应哪些引脚？

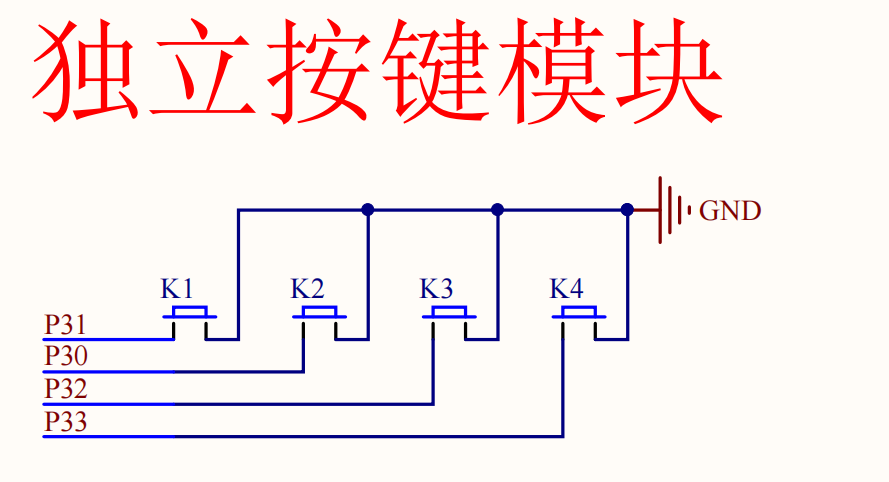

普中开发板的 4 个独立按键（K1-K4）默认接P3 口（K1→P3.2，K2→P3.3，K3→P3.4，K4→P3.5），对应原理图：

3. 软件代码：按键控制 LED 翻转（解决 “抖动” 问题）

新手常踩的坑：按键按下时会有10-20ms 的电平抖动（肉眼看不到，软件会误判为多次按下），必须加 “消抖” 处理。

目标：按 K1，D1 翻转（亮变灭、灭变亮）。

#include <reg52.h>

sbit LED_D1 = P2^0;
sbit KEY_K1 = P3^1;  // K1对应P3.1

// 消抖延时函数（10ms，覆盖抖动时间）
void delay10ms() {
    unsigned int i, j;
    for(i=10; i>0; i--)
        for(j=110; j>0; j--);
}

void main() {
    LED_D1 = 1;  // 初始D1灭（高电平）
    while(1) {
        if(KEY_K1 == 0) {  // 第一步：检测到按键按下（低电平）
            delay10ms();   // 第二步：消抖（等待抖动结束）
            if(KEY_K1 == 0) {  // 第三步：再次确认按下（排除误判）
                LED_D1 = ~LED_D1;  // LED翻转（取反操作）
                while(KEY_K1 == 0);  // 第四步：等待按键松开（避免一直翻转）
            }
        }
    }
}
4. 验证：按 K1 观察 D1 状态

下载代码后，每按一次 K1，D1 会切换一次状态 —— 这是第一次实现 “硬件输入（按键）→软件处理→硬件输出（LED）” 的闭环，成就感拉满！

（三）第三个模块：串口模块 —— 实现 “板机交互”

1. 硬件原理：串口怎么传数据？“异步通信” 的约定

开发板上的串口模块由CH340 芯片（USB 转 TTL）和 STC52 的 UART 接口组成，作用是让 STC52 和电脑通信（发数据 / 收数据）。核心约定（异步通信的 “语言”）：

  • 波特率：9600（每秒传 9600 位数据，新手默认用这个）；
  • 数据位：8 位（每次传 1 个字节，如 0x55）；
  • 停止位：1 位（表示数据结束）；
  • 校验位：无（简化通信）。

STC52 的 UART 接口对应引脚：P3.0（RXD，接收数据）、P3.1（TXD，发送数据），电路连接如下：

2. 软件代码：STC52 向电脑发消息 + 收消息控制 LED

目标：

  1. STC52 开机向电脑发 “Hello STC52!”；
  2. 电脑向 STC52 发 “1”，D1 亮；发 “0”，D1 灭。
#include <reg52.h>

sbit LED_D1 = P2^0;

// 第一步：初始化串口（配置波特率9600）
void UART_Init() {
    TMOD |= 0x20;  // 定时器1工作模式2（8位自动重装，用于产生波特率）
    TH1 = 0xFD;    // 波特率9600（12MHz晶振时，定时器初值=0xFD）
    TL1 = 0xFD;    // 自动重装初值（模式2下，TL1溢出后自动加载TH1的值）
    TR1 = 1;       // 启动定时器1
    SCON = 0x50;   // 串口模式1（8位数据），允许接收（REN=1）
    EA = 1;        // 开总中断（串口中断需要总中断使能）
    ES = 1;        // 开串口中断（接收数据时触发中断）
}

// 第二步：串口发送1个字符
void UART_SendChar(unsigned char ch) {
    SBUF = ch;     // 把字符送入“发送缓冲区”SBUF
    while(TI == 0);  // 等待发送完成（TI=1表示发送结束）
    TI = 0;        // 清除发送标志，准备下一次发送
}

// 第三步：串口发送字符串
void UART_SendStr(unsigned char *str) {
    while(*str != '\0') {  // 遍历字符串，直到结束符'\0'
        UART_SendChar(*str);
        str++;
    }
}

// 第四步：串口中断服务函数（接收电脑发来的数据）
void UART_ISR() interrupt 4 {
    unsigned char rec_data;
    if(RI == 1) {  // RI=1表示接收完成
        rec_data = SBUF;  // 从“接收缓冲区”读数据
        // 根据接收的数据控制LED
        if(rec_data == '1') LED_D1 = 0;  // 收到'1'，D1亮
        if(rec_data == '0') LED_D1 = 1;  // 收到'0'，D1灭
        // 回传数据给电脑（让用户知道收到了）
        UART_SendStr("收到：");
        UART_SendChar(rec_data);
        UART_SendChar('\n');  // 换行
        RI = 0;  // 清除接收标志，准备下一次接收
    }
}

void main() {
    UART_Init();          // 初始化串口
    UART_SendStr("Hello STC52!\n");  // 开机发消息
    while(1);  // 主循环空转，等待中断（接收数据）
}
3. 验证：用串口助手看交互效果
  1. 打开电脑 “串口助手”（如 SSCOM、SecureCRT）；
  2. 选择 CH340 对应的 COM 口，波特率 9600，点击 “打开串口”；
  3. 开发板上电后，串口助手会收到 “Hello STC52!”；
  4. 在串口助手发送框输入 “1”，D1 亮；输入 “0”，D1 灭 —— 实现 “电脑远程控制硬件”！

三、综合实战：按键控制 LED + 串口回传状态

把前面三个模块结合起来，做一个更实用的小项目：功能：按 K1，D1 翻转，同时串口回传 “LED 状态：亮 / 灭”；按 K2，D2 翻转，回传对应状态。

核心代码片段（只贴关键部分，完整代码需包含前面的延时、串口函数）：

void main() {
    UART_Init();
    UART_SendStr("请按按键控制LED：\n");
    LED_D1 = 1;
    LED_D2 = 1;
    while(1) {
        // 处理K1（控制D1）
        if(KEY_K1 == 0) {
            delay10ms();
            if(KEY_K1 == 0) {
                LED_D1 = ~LED_D1;
                // 回传状态
                UART_SendStr("LED1状态：");
                UART_SendStr(LED_D1 == 0 ? "亮\n" : "灭\n");
                while(KEY_K1 == 0);
            }
        }
        // 处理K2（控制D2）
        if(KEY_K2 == 0) {
            delay10ms();
            if(KEY_K2 == 0) {
                LED_D2 = ~LED_D2;
                UART_SendStr("LED2状态：");
                UART_SendStr(LED_D2 == 0 ? "亮\n" : "灭\n");
                while(KEY_K2 == 0);
            }
        }
    }
}

这个项目虽然简单，但已经覆盖了 “输入（按键）→处理（逻辑判断）→输出（LED + 串口）” 的嵌入式核心流程，为后续学 STM32、物联网开发打下基础。

四、总结：从 STC52 到嵌入式开发的核心逻辑

通过 STC52 的三个模块实操，我们能总结出 “软件操控硬件” 的通用规律：

  1. 硬件是基础：先搞懂模块的电路原理（如 LED 的共阳极、按键的上拉电阻），知道 “硬件需要什么信号”；
  2. 软件是接口：用代码配置单片机的寄存器（如串口的定时器、IO 口的电平），给硬件提供 “所需的信号”；
  3. 调试是关键：遇到 LED 不亮、串口没数据，先查硬件（接线、电源），再查软件（代码逻辑、参数配置）——80% 的问题出在硬件！
# 单片机 # stm32 # 嵌入式硬件
