新手也能学会的 STM32 OLED 开发：I2C 协议、字模生成、滑动动画一步到位

文章目录

一、理论知识

在动手实践前，先理解以下核心概念，这对后续调试至关重要：

1.1 I2C协议基本原理

I2C是一种串行通信协议，仅需SDA（数据线）和SCL（时钟线）即可实现设备间通信。其核心特性包括：

  • 起始信号：SCL高电平时，SDA从高电平跳转为低电平；
  • 停止信号：SCL高电平时，SDA从低电平跳转为高电平；
  • 数据传输：每字节8位，传输完后跟随1位ACK/NACK响应位，通信速率有100kbps等标准模式；

1.2 0.96寸OLED屏工作原理

本次使用的是SSD1306驱动、128×64分辨率的I2C接口OLED屏，其I2C地址通常为0x78或0x7A。显示原理为自发光，每个像素对应1位数据（亮/暗），无需背光，功耗极低。操作上，需通过I2C写入指令后刷新显示。

1.3 U8g2图形库简介

U8g2是一款优秀的开源单色图形库，在GitHub上开源（地址：https://github.com/olikraus/u8g2）。它支持多种嵌入式平台（如STM32），功能简洁且强大，可实现：

  • 图形绘制（点、线、矩形、圆、椭圆等）；
  • 文字显示（支持多种字体，可适配中文）；
  • 分页显示、滑动显示等功能；

二、硬件准备与接线

  • 主控：STM32F103C8T6（最小系统板）；

  • OLED屏：SSD1306驱动的0.96寸I2C OLED屏；

  • 接线方式：

    OLED引脚 STM32引脚 说明
    VCC 3.3V 电源输入
    GND GND 接地
    SCL PB11 I2C时钟线
    SDA PB10 I2C数据线

三、工程搭建

在移植U8g2之前，需使用CubeMX配置STM32的部分功能：

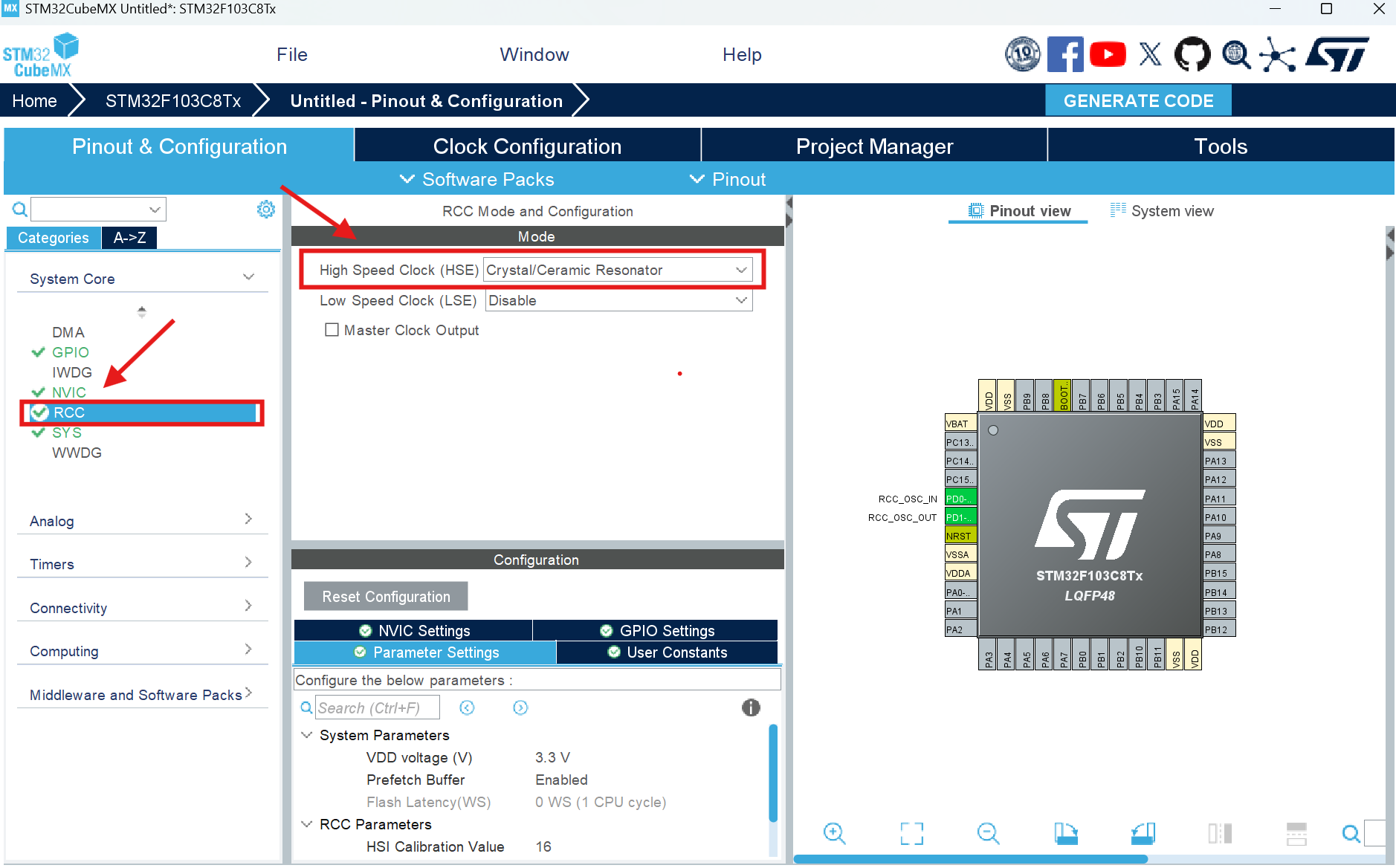

3.1 RCC配置

开启外部晶振（HSE），选择“Crystal/Ceramic Resonator”。

请添加图片描述

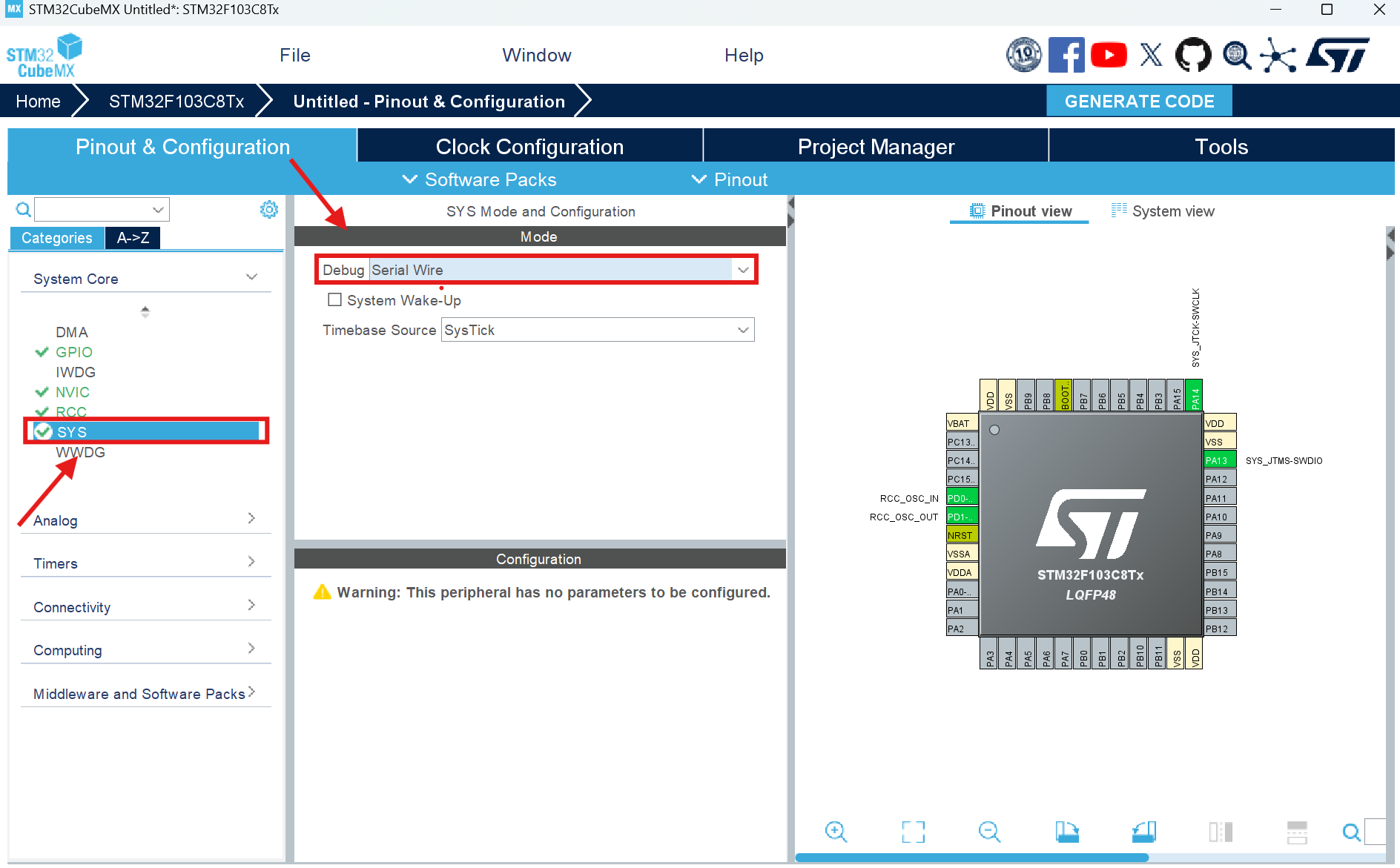

3.2 SYS配置

调试接口选择“Serial Wire”。

02

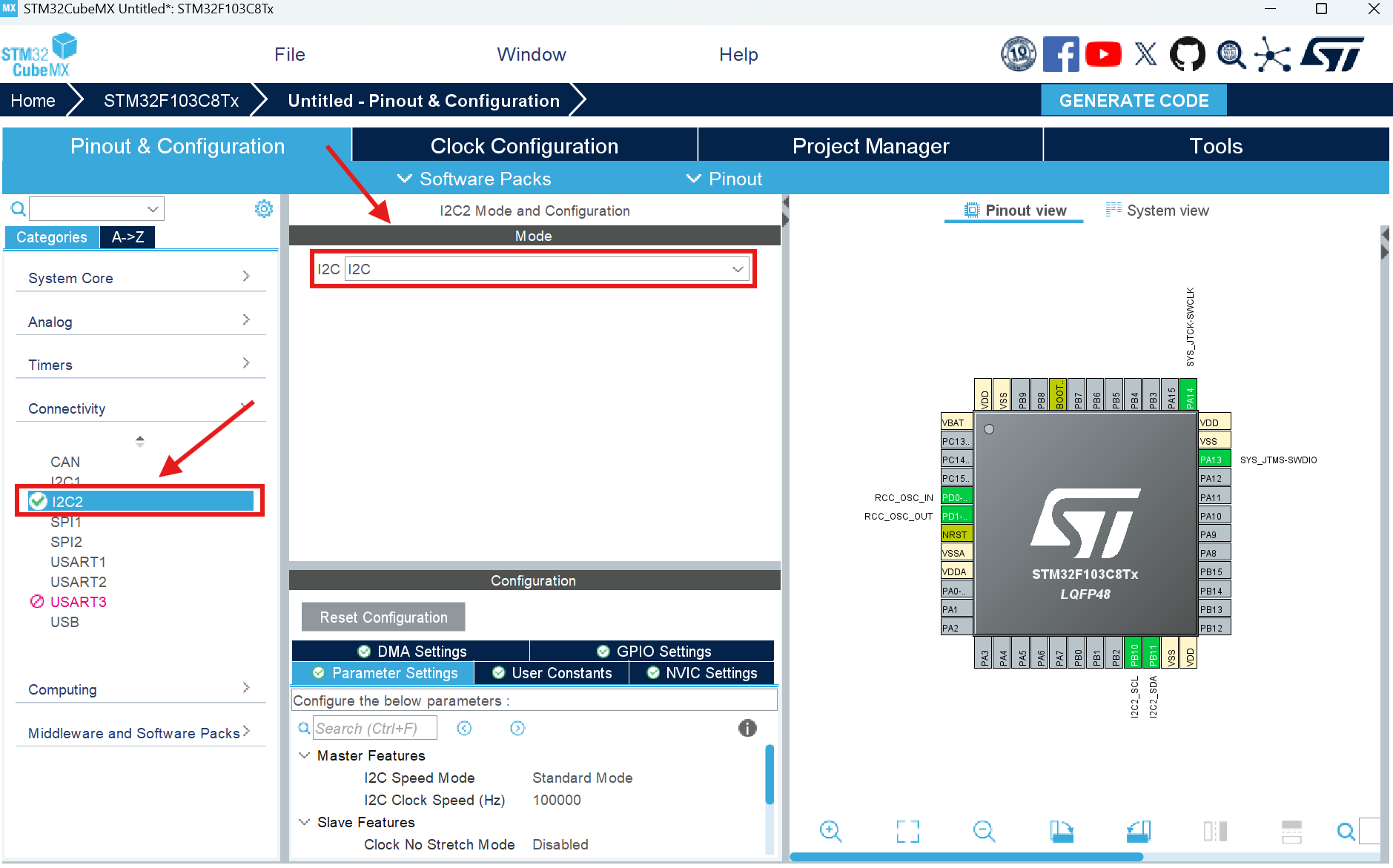

3.3 I2C配置（OLED通信方式）

选择I2C外设（如I2C2），配置模式为“主模式”，时钟速度可设置为100kHz（标准模式）。

03

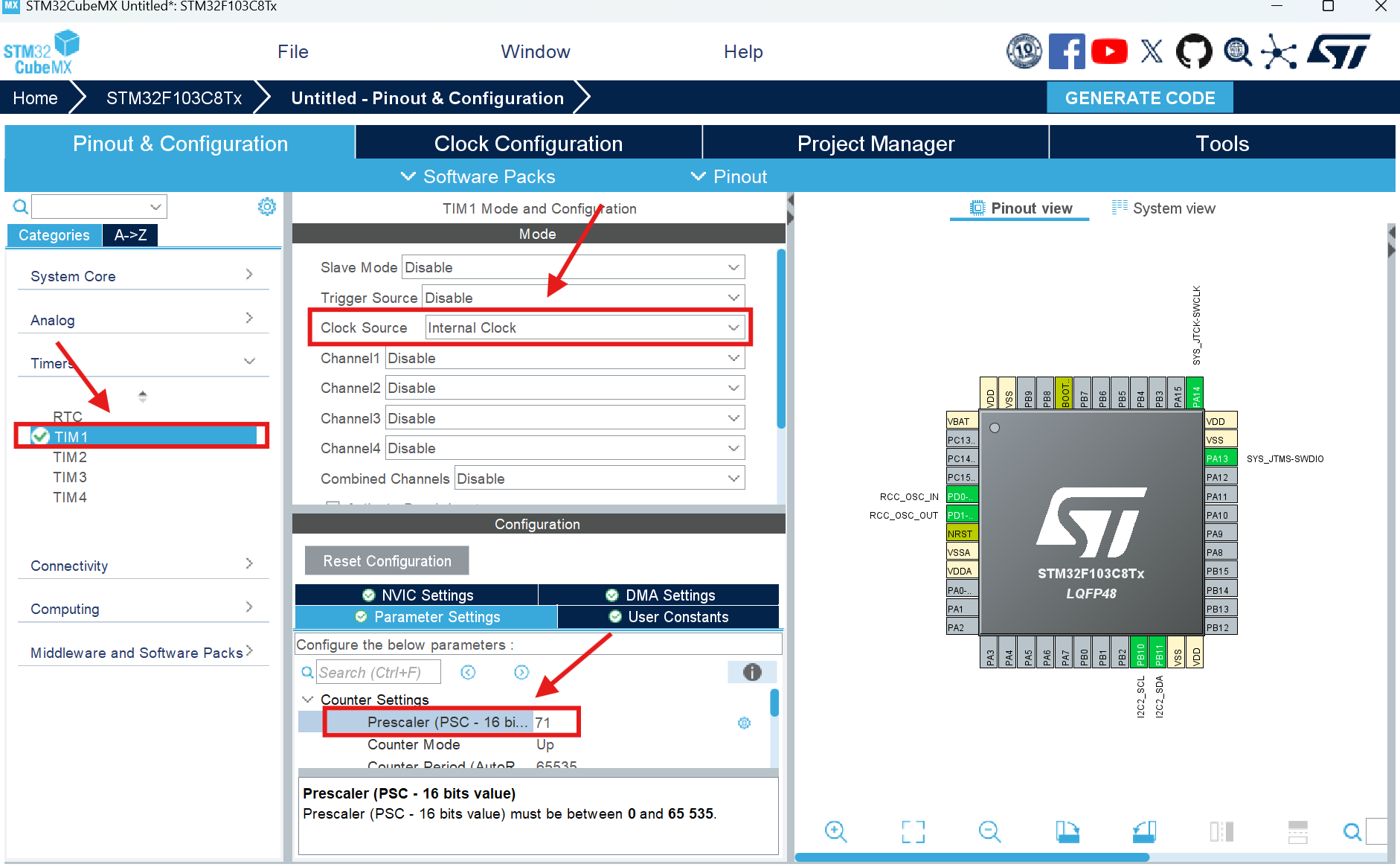

3.4 TIM配置（U8g2图形需要us级延迟）

配置一个通用定时器，用于生成精准的微秒级延迟，为U8g2的时序提供支撑。

04

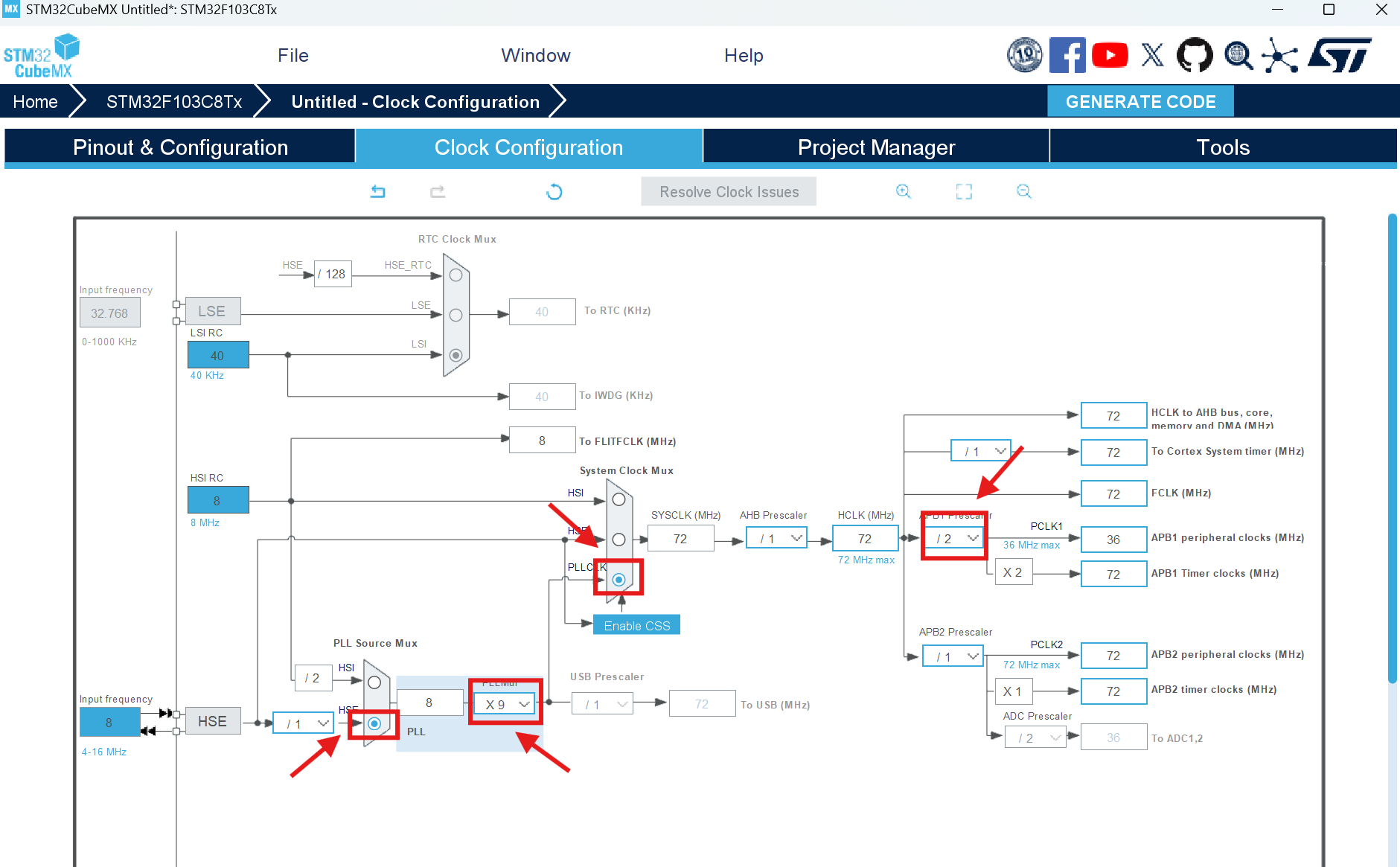

3.5 时钟树配置

根据外部晶振频率（通常为8MHz或12MHz），配置系统时钟为72MHz（STM32F103C8T6的常用主频）。

05

四、U8g2移植

4.1 准备U8g2源码

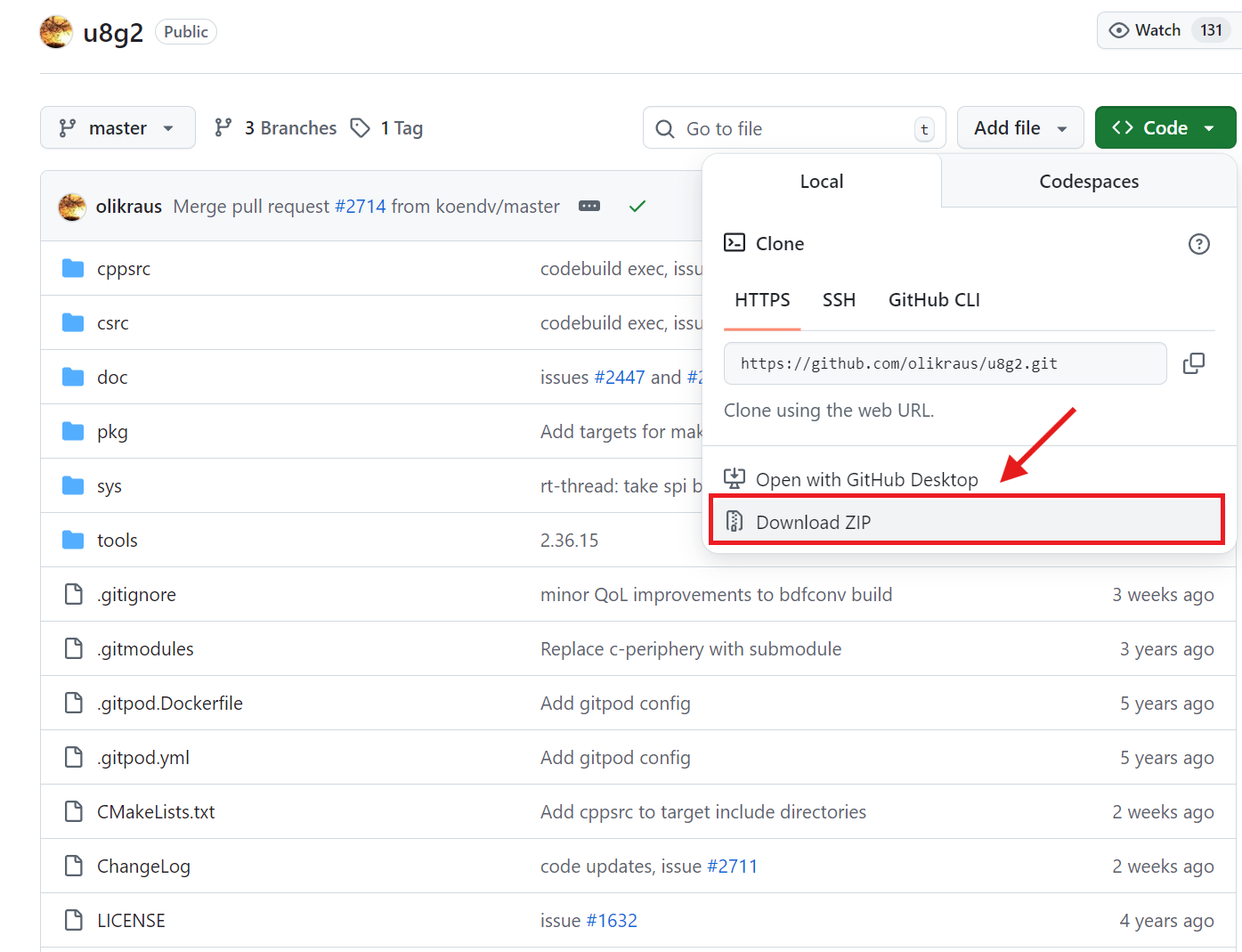

U8g2的源码在GitHub上开源，进入源码地址后下载整个U8g2图形库的压缩包。

06

4.2 精简U8g2文件

U8g2支持多种显示驱动屏幕，源码中包含了各个驱动对应的文件。为减小整个工程的代码体积，在移植U8g2时，可删除一些无用的文件：

  • 无用驱动文件：这些文件在u8g2_drivers目录下，命名格式为u8x8_d_xxx.c，其中xxx表示具体的驱动芯片型号与屏幕分辨率组合。例如，对于使用SSD1306驱动芯片、分辨率为128×64的OLED屏幕，实际所需的驱动文件为u8x8_d_ssd1306_128x64_noname.c，其余与项目无关的驱动文件（如支持SH1106、SSD1327、SSD1351等芯片的.c文件）均可安全删除，以显著减小最终固件体积。
  • 精简u8g2_setup.c：该文件包含了所有显示设备的初始化函数（即u8g2_Setup_xxx系列函数）。由于本项目使用的是I2C接口的SSD1306 128×64 OLED屏幕，只需保留对应的初始化函数：u8g2_Setup_ssd1306_i2c_128x64_noname_f，其余函数可全部删除以简化程序。
  • 精简u8g2_memory.c：该文件定义了多种显存分配方案（以u8g2_Memory_xxx命名的函数）。由于我们选用的是u8g2_Setup_ssd1306_i2c_128x64_noname_f，其内部仅调用了u8g2_m_16_8_1这个函数，所以留下这个函数即可，其余显存分配函数可删除。

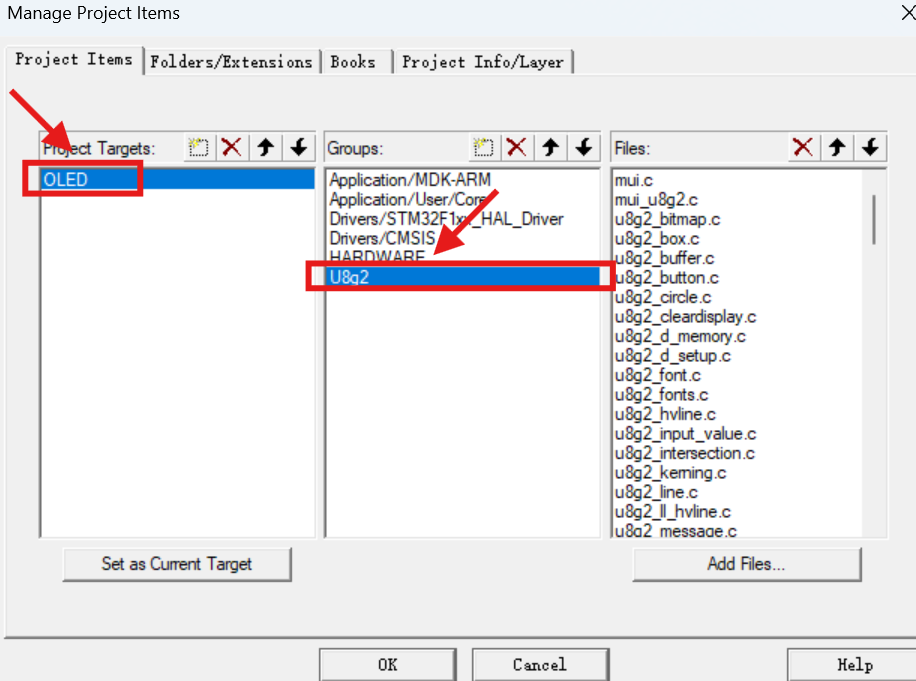

4.3 将精简后的U8g2添加到Keil工程

将上述精简后的U8g2文件（.c和.h）添加到Keil的工程组文件夹中，在代码中包含对应的头文件（如u8g2.h、u8x8.h），并确保编译路径正确。

请添加图片描述

五、功能实现与效果展示

5.1 U8g2 Demo例程

调用U8g2自带的图形绘制函数，实现基本图形显示：

#include "stm32_u8g2.h"//main.c函数
#include "test.h"
int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  u8g2_t u8g2;
  u8g2Init(&u8g2);
  while (1)
  {
             u8g2_FirstPage(&u8g2);
       do
       {
				 u8g2DrawTest(&u8g2);
       } while (u8g2_NextPage(&u8g2));
  }
}

调用库中自带的图形绘制函数，实现基本图形显示：

{
    //demo例程
    u8g2_DrawLine(u8g2, 0, 0, 127, 63);  // 斜线
    u8g2_DrawCircle(u8g2, 64, 32, 20, U8G2_DRAW_ALL);  // 圆形
    u8g2_DrawFrame(u8g2, 10, 10, 40, 20);  // 矩形框
    u8g2_SetFont(u8g2, u8g2_font_ncenB14_tr);  // 设置字体
    u8g2_DrawStr(u8g2, 20, 50, "U8g2 Demo");  // 字符串
}

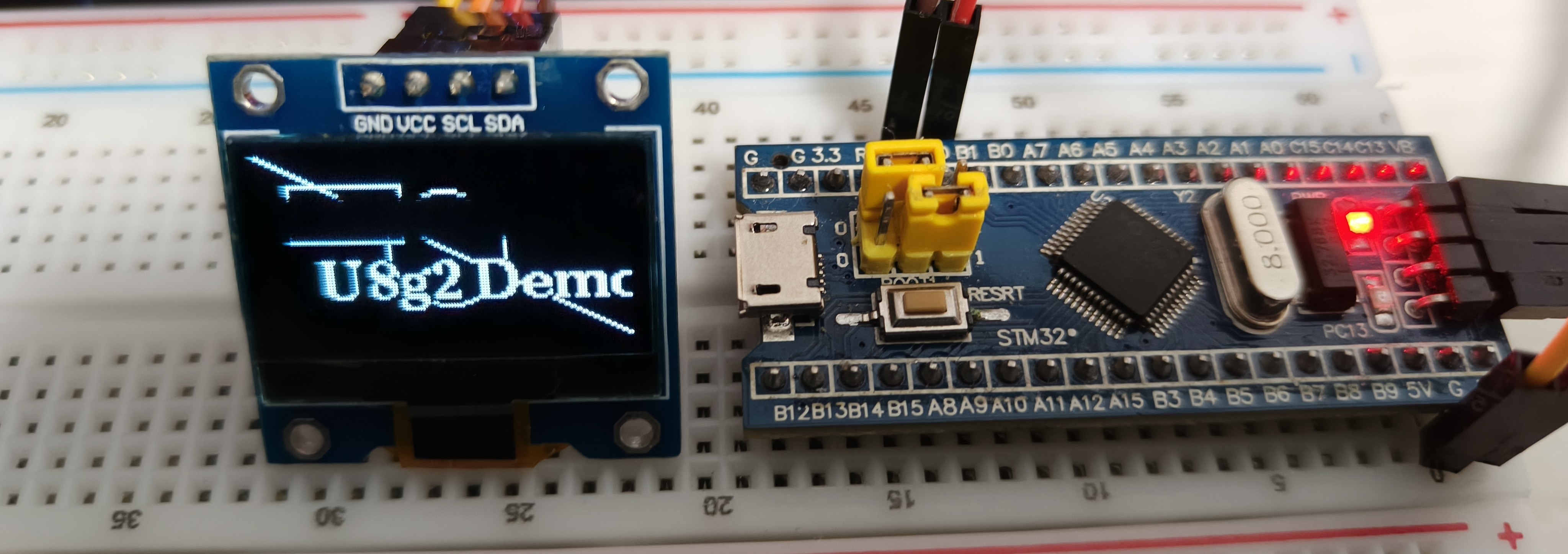

效果展示：

21d0ab2c40721c8493a50d77025d6f57

5.2 显示学号和名字

注意：这里加载中文字体（如u8g2_font_wqy12_t_gb2312）时，若字库太大编译器不支持，需自己取模再进行显示。
首先在字模生成器中取中文的编码。进入网站后输入需求文字，选择“逐行式”，取模即可。
将取得的编码写到代码中，主要代码如下：

// 自定义“张”字16x16点阵
const unsigned char liao[] U8X8_PROGMEM =  {0x00,0x01,0xfc,0x7f,0x04,0x00,0xf4,0x3e,0x94,0x24,0xa4,0x28,0x94,0x25,0x84,0x06,0x64,0x18,0x1c,0x61,0xc4,0x04,0x34,0x02,0x82,0x11,0x72,0x0c,0x81,0x03,0x70,0x00,};
// 自定义“凯”字16x16点阵
const unsigned char jia[] U8X8_PROGMEM = {0x10,0x02,0x10,0x02,0xd0,0x3f,0x08,0x02,0x08,0x02,0x0c,0x02,0xfc,0x7f,0x0a,0x00,0x09,0x02,0x08,0x02,0xc8,0x3f,0x08,0x02,0x08,0x02,0x08,0x02,0xf8,0x7f,0x08,0x00,};
void u8g2DrawTest(u8g2_t *u8g2)
{
   //显示自己的学号和名字
   u8g2_ClearBuffer(u8g2);
   u8g2_SetFont(u8g2, u8g2_font_ncenB12_tf); // 加粗字体
   u8g2_DrawStr(u8g2, 10, 14, "ID: 123456");  // 学号
   u8g2_DrawXBMP(u8g2, 10, 30, 16, 16, liao);
   u8g2_DrawXBMP(u8g2, 26, 30, 16, 16, jia );
   u8g2_DrawXBMP(u8g2, 42, 30, 16, 16, le );
}

效果展示：

5.3 上下、左右滑动显示

通过逐帧更新坐标实现滑动，先进行上下滑动在进行左右滑动，主要代码如下：

static int16_t pos_x = 0;  // 水平偏移量
static intint16_t pos_x = 0;  // 水平滑动位置（初始在最左）
int16_t pos_x1=16;
int16_t pos_x2=32;
int16_t pos_y = 50;  // 垂直滑动位置（初始在最上）
int16_t pos_y1=44;
uint8_t state=0;
uint8_t slide_speed = 4;  // 滑动步长（越大越快）
void u8g2DrawTest(u8g2_t *u8g2)
{    //上下左右滑动显示
    if(state==0){
    pos_y -= slide_speed;  // 向上滑动
    pos_y1 -= slide_speed;
    }
    else if(state==1){
    pos_y += slide_speed;  //向下滑动
    pos_y1 += slide_speed;
    }
    else if(state==2){
    pos_x-=slide_speed;
    pos_x1-=slide_speed;
    pos_x2-=slide_speed;
    }
    else {
    pos_x+=slide_speed;
    pos_x1+=slide_speed;
    pos_x2+=slide_speed;
    }
    u8g2_ClearBuffer(u8g2);
    u8g2_SetFont(u8g2, u8g2_font_ncenB12_tf); // 加粗字体
    u8g2_DrawStr(u8g2, pos_x, pos_y1, "ID: 123456");  // 学号
    u8g2_DrawXBMP(u8g2, pos_x, pos_y, 16, 16, liao);
    u8g2_DrawXBMP(u8g2, pos_x1, pos_y, 16, 16, jia );
    u8g2_DrawXBMP(u8g2, pos_x2, pos_y, 16, 16, le );
        if (pos_y < 0&&state==0) {  // 最后一行初始y=40，滑出屏幕上边界（y<0）后重置
         state=1;
    }
        if(pos_y>48&&state==1){
         state=2;
    }
        if(pos_x<-20&&state==2){
            state=3;
        }

16_t slide_speed = 4; // 滑动速度

void drawSlideScreen(u8g2_t *u8g2)
{
  u8g2_ClearBuffer(u8g2);
  u8g2_SetFont(u8g2, u8g2_font_6x10_tf);
  u8g2_DrawStr(u8g2, pos_x, 30, "这是一个左右滑动的示例文本");
  u8g2_SendBuffer(u8g2);

  pos_x += slide_speed;
  if (pos_x > 127 || pos_x < -100) // 超出范围后反向
  {
    slide_speed = -slide_speed;
  }
  HAL_Delay(50);
}

int main(void)
{
  // 初始化代码省略...
  while (1)
  {
    drawSlideScreen(&u8g2);
  }
}

效果展示：

5.4 动态图案生成

将图案分解为多帧点阵，通过“帧切换”实现动画。以“火柴人跑步”为例（通过3帧实现）：

  1. 生成帧数据：用取模软件生成三帧的数据，并保存为数组；
  2. 多帧切换实现动画：
    uint8_t current_frame = 0;  // 当前帧索引
  const uint16_t frame_delay = 50;  // 每帧停留50ms

  while (1) {  // 无限循环播放动画
    u8g2_FirstPage(u8g2);  // 开始绘制
    do {
      u8g2_ClearBuffer(u8g2);  // 清屏（清除缓冲区）

      // 根据当前帧索引绘制对应图案
      switch (current_frame) {
        case 0:
          // 绘制第1帧，确保宽高与点阵实际尺寸一致
          u8g2_DrawXBMP(u8g2, 20, 10, 70, 64, tractor_bitmap);
          break;
        case 1:
          // 绘制第2帧
          u8g2_DrawXBMP(u8g2, 20, 10, 50, 64, tractor_bitmap1);
          break;
        case 2:
          // 绘制第3帧
          u8g2_DrawXBMP(u8g2, 20, 10, 62, 64, tractor_bitmap2);
          break;
      }

    } while (u8g2_NextPage(u8g2));  // 刷新屏幕，完成当前帧显示

    // 切换到下一帧（循环0→1→2→0）
    current_frame = (current_frame + 1) % 3;

    // 控制动画速度（每帧停留100ms）
    HAL_Delay(frame_delay);
  }
     u8g2_DrawXBMP(u8g2, 20, 10, 62, 64, tractor_bitmap2);
      break;
  }

} while (u8g2_NextPage(u8g2));  // 刷新屏幕，完成当前帧显示

// 切换到下一帧（循环0→1→2→0）
current_frame = (current_frame + 1) % 3;

// 控制动画速度（每帧停留100ms）
HAL_Delay(frame_delay);

效果展示：

六、底层逻辑分析与I2C引脚波形采集

6.1 用Keil虚拟逻辑分析仪采集I2C的SDA和SCL波形

当使用Keil的虚拟逻辑分析仪采集I2C的SDA和SCL波形时，在正常通信情况下可以观察到符合I2C协议规范的波形：

  • 起始信号（Start）：当SCL为高电平时，SDA从高电平跳转为低电平（一个下降沿）；
  • 数据传输：在SCL的每个高电平期间，SDA保持稳定电平（代表每一位数据），每传输完1字节数据后，会有一个ACK/NACK电平（从机拉低SDA表示ACK，保持高电平表示NACK）；
  • 停止信号（Stop）：当SCL为高电平时，SDA从低电平跳转为高电平（一个上升沿）；
  • SCL时钟：由主机产生，高电平和低电平持续时间由通信速率决定。

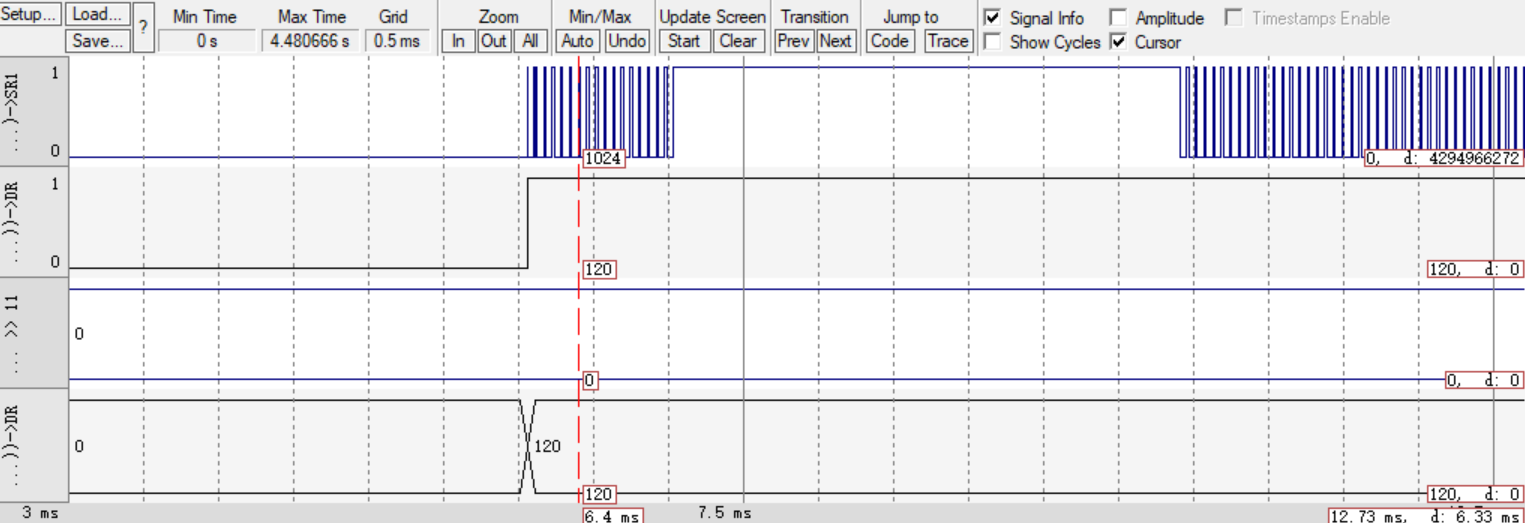

实物验证波形如下：

0012

6.2 若Keil虚拟逻辑分析仪无法采集到符合上述特征的I2C波形，可采用以下替代方法：

  • 1. 硬件逻辑分析仪/示波器
    这是最直接有效的方法。将逻辑分析仪或示波器的探头连接到SDA和SCL引脚（注意共地），可以实时采集真实的I2C电平变化。

    • 优势：能稳定采集真实的硬件状态，不受软件模拟的限制；
    • 劣势：需购置硬件设备，成本较高；
    • 适用场景：适合排查硬件连接问题（如上拉电阻缺失、电平不匹配、信号干扰等）。

  • 2. I2C协议分析仪/调试器
    在调试环境中可通过外接I2C协议分析仪（如I2C调试器模块），将其串联在I2C总线上，实时解析I2C外设的寄存器状态、数据收发情况。

    • 优势：能解析I2C的地址、数据、ACK/NACK等，直接判断I2C协议是否合规；
    • 适用场景：适合排查通信逻辑问题（如地址错误、数据位序错误等）。

  • 3. GPIO模拟与串口打印
    如果使用软件模拟I2C的IO控制逻辑，可以在代码中插入串口打印，将每一步的SDA、SCL电平、发送/接收的数据输出到串口助手，以此分析I2C通信过程。

七、心得体会

本开发以 STM32F103C8T6 为主控、0.96 寸 SSD1306 OLED 屏为显示载体，完成从基础搭建到功能落地的全流程。前期明确 I2C 协议核心规则、OLED 屏特性及 U8g2 库功能，按 “OLED 的 SCL 接 PB11、SDA 接 PB10” 完成硬件接线；通过 CubeMX 配置 RCC、SYS、I2C 等功能，精简 U8g2 库，并移植到 Keil 工程，筑牢开发基础。

功能实现上，调用 U8g2 函数完成基础图形绘制，借助字模生成器实现中文与学号显示，通过偏移量控制实现滑动效果，以 “多帧切换” 完成动态图案动画；调试阶段优先用 Keil 虚拟逻辑分析仪验证 I2C 波形，辅以硬件分析仪、串口打印等方案排查问题。整体流程覆盖原理、配置、开发与调试，为嵌入式 OLED 显示开发提供简洁高效的参考方案。

这次 STM32 驱动 OLED 的开发，让我真切感受到嵌入式开发 “细节即关键”。从 I2C 配置错误导致的黑屏，到 U8g2 库冗余文件引发的编译问题，每一次排查都需紧扣底层原理 —— 直到用逻辑分析仪看到合规的波形、精简库文件后程序跑通，才懂 “按需精简” 与 “协议匹配” 的重要性。最终看到汉字和动画正常显示时，更明白：嵌入式开发的成长，就藏在每一次解决问题的顿悟里。

八、仓库地址

https://gitee.com/zhang-kaikaikaikai/oled.git

九、参考博客

https://blog.csdn.net/black_sneak/article/details/126312657
