51蜂鸣器简单介绍

赛博Hua.

1166人浏览 · 2025-09-01 11:51:40

赛博Hua. · 2025-09-01 11:51:40 发布

。51单片机控制蜂鸣器是嵌入式系统学习中的一个常见实践项目。下面我将为你梳理蜂鸣器的类型、驱动原理、硬件连接、编程控制以及应用示例。

蜂鸣器类型与工作原理

蜂鸣器根据内部结构和工作原理，主要分为有源蜂鸣器和无源蜂鸣器。

有源蜂鸣器：内部自带振荡源（振荡电路）。只需为其提供合适的直流电压（如3V、5V、12V等），它就会以固定频率发声。驱动简单，成本较低，适合发出单一的提示音，如"嘀"声。
无源蜂鸣器：内部没有振荡源。需要外部控制器（如51单片机）提供特定频率的脉冲信号（方波） 才能发声。通过改变所提供方波的频率，可以控制它发出不同音调的声音，甚至播放简单的旋律。

这里的“源”特指振荡源。

驱动电路与硬件连接

51单片机的I/O口驱动能力有限（通常拉/灌电流为10-20mA），而蜂鸣器工作需要较大的电流（尤其电磁式），因此不能直接用I/O口驱动，必须增加驱动电路。

常用驱动方案

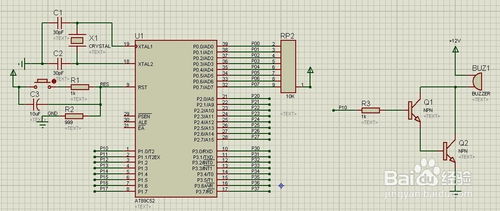

三极管驱动（最常用）：这是最经典和经济的驱动方式。
- NPN三极管（如8050）：当单片机I/O输出高电平时，三极管导通，蜂鸣器通电发声；输出低电平则关闭。
- PNP三极管：电路连接和控制逻辑与NPN管有所不同，通常低电平导通。
- 关键元件：在三极管的基极通常会串联一个限流电阻（如1kΩ），以保护单片机的I/O口。

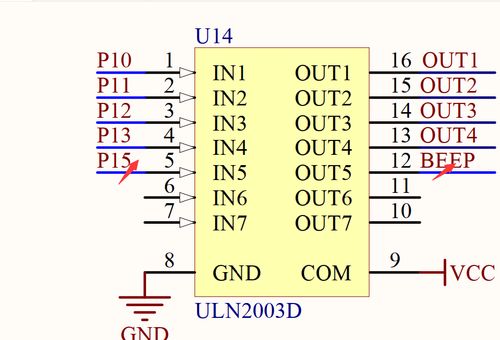

达林顿管阵列驱动（如ULN2003）：ULN2003芯片内部集成了多个达林顿管，输入高电平，输出低电平。若蜂鸣器另一端接VCC，则单片机给ULN2003输入高电平即可驱动蜂鸣器。单路可承受500mA电流，驱动能力强，集成度高。
MOSFET驱动：适合需要高频PWM控制的场景，控制原理与三极管类似。

重要保护电路

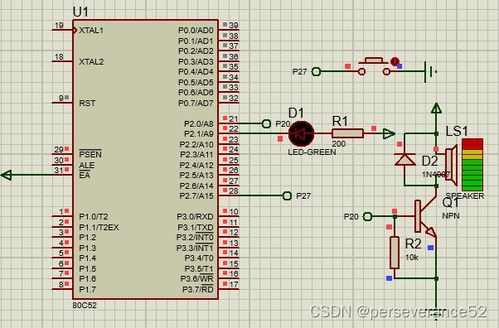

蜂鸣器是感性负载，在断电瞬间会产生反向电动势。这个尖峰电压可能损坏驱动管或单片机。因此，必须在蜂鸣器两端反向并联一个续流二极管（如1N4148），为反向电动势提供泄放回路。

硬件连接步骤

确定蜂鸣器类型和引脚：区分正负极（有源蜂鸣器需注意）。
选择单片机I/O口：如P1.0、P2.5等。
连接驱动电路：将驱动电路（三极管或ULN2003）连接到单片机I/O口和蜂鸣器之间。
加入保护二极管：在蜂鸣器两端反向并联续流二极管。
供电：为蜂鸣器和驱动电路提供合适的电源（通常与单片机共用5V）。

软件编程与控制

驱动不同类型的蜂鸣器，代码实现也不同。

有源蜂鸣器控制

控制有源蜂鸣器非常简单，只需控制I/O口的高低电平。

#include <reg51.h>
sbit Buzzer = P1^0; // 定义蜂鸣器控制引脚

void delay(unsigned int ms) { // 简单延时函数
    unsigned int i, j;
    for(i=ms; i>0; i--)
        for(j=110; j>0; j--);
}

void main() {
    while(1) {
        Buzzer = 1; // 蜂鸣器响
        delay(1000); // 持续1秒
        Buzzer = 0; // 蜂鸣器关闭
        delay(1000); // 停止1秒
    }
}

无源蜂鸣器控制

无源蜂鸣器需要单片机产生特定频率的方波。可通过循环翻转I/O口并配合延时，或使用定时器中断来产生更精确的方波。

延时方法产生方波（简单但效率低）：

#include <reg51.h>
sbit Buzzer = P2^5;

void delay_us(unsigned int us) { // 粗略的微秒级延时
    while(us--) {
        /* 根据主频调整循环体, 如使用_nop_() */
    }
}

void playTone(unsigned int frequency, unsigned long duration) {
    unsigned long cycles = (1000000/frequency)*duration/1000; // 计算总周期数
    unsigned int halfPeriod = 1000000/(2*frequency); // 计算半周期时间(微秒)

    while(cycles--) {
        Buzzer = 1;
        delay_us(halfPeriod);
        Buzzer = 0;
        delay_us(halfPeriod);
    }
}

void main() {
    while(1) {
        playTone(1000, 500); // 播放1kHz音调，持续500ms
        playTone(2000, 500); // 播放2kHz音调，持续500ms
    }
}

定时器中断方法（推荐，更高效、精确）：

这种方式通过定时器中断自动翻转I/O口，CPU只需在需要改变音调时操作。

#include <reg52.h>

sbit Buzzer = P2^5;
unsigned int TimerLoad; // 定时器重装值

void timer0_init(void) { // 定时器0初始化
    TMOD &= 0xF0;
    TMOD |= 0x01; // 设置定时器0为模式1(16位)
    ET0 = 1;      // 使能定时器0中断
    EA = 1;       // 开启总中断
}

void main() {
    timer0_init();
    // ... 设置初始TimerLoad并启动定时器TR0=1
    while(1) {
        // 主循环根据需要更新TimerLoad以改变音调
    }
}

void timer0_isr(void) interrupt 1 { // 定时器0中断服务函数
    TH0 = (65536 - TimerLoad) / 256; // 重装初值高8位
    TL0 = (65536 - TimerLoad) % 256; // 重装初值低8位
    Buzzer = !Buzzer; // 翻转蜂鸣器控制引脚，产生方波
}

音调的高低由方波的频率决定，频率越高，音调越高。通过改变定时器的重装值可以改变频率。

播放音乐与实用示例

让无源蜂鸣器播放音乐，其实就是让它按特定频率（音调）和时间（节拍）序列发声。

定义音符频率：将常用音符对应的频率定义为宏或数组。

#define NOTE_C4 262   // 中央C 261.63Hz ≈ 262
#define NOTE_D4 294   // D
#define NOTE_E4 330   // E
#define NOTE_F4 349   // F
#define NOTE_G4 392   // G
#define NOTE_A4 440   // A
#define NOTE_B4 494   // B
#define NOTE_C5 523   // 高音C
// 休止符可以用0频率或静音处理

更完整的频率表可参考搜索结果或乐理资料。

编写音乐代码：将乐曲简化为音符和时长的序列。

// 示例：《欢乐颂》片段
unsigned int code SongNotes[] = {NOTE_E4, NOTE_E4, NOTE_F4, NOTE_G4, NOTE_G4, NOTE_F4, NOTE_E4, NOTE_D4, NOTE_C4, NOTE_C4, NOTE_D4, NOTE_E4, NOTE_E4, NOTE_D4, NOTE_D4};
unsigned int code SongDurations[] = {500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1000}; // 每个音的持续时间(ms)

void playMusic() {
    unsigned char i;
    for(i=0; i<sizeof(SongDurations)/sizeof(SongDurations[0]); i++) {
        // 调用playTone函数播放每个音，使用定时器控制时长
        // 若用定时器中断，则需在中断中计数控制每个音的持续时间
    }
}

实际的音乐播放程序可能需要使用定时器来更精确地控制节拍。

其他实用示例

报警器：产生急促的间断鸣响。

void alarm(unsigned char times) {
    unsigned char i;
    for(i=0; i<times; i++) {
        Buzzer = 1; // 或有源蜂鸣器使能
        delay(200);
        Buzzer = 0; // 或有源蜂鸣器禁用
        delay(200);
    }
}
