1. 系统结构

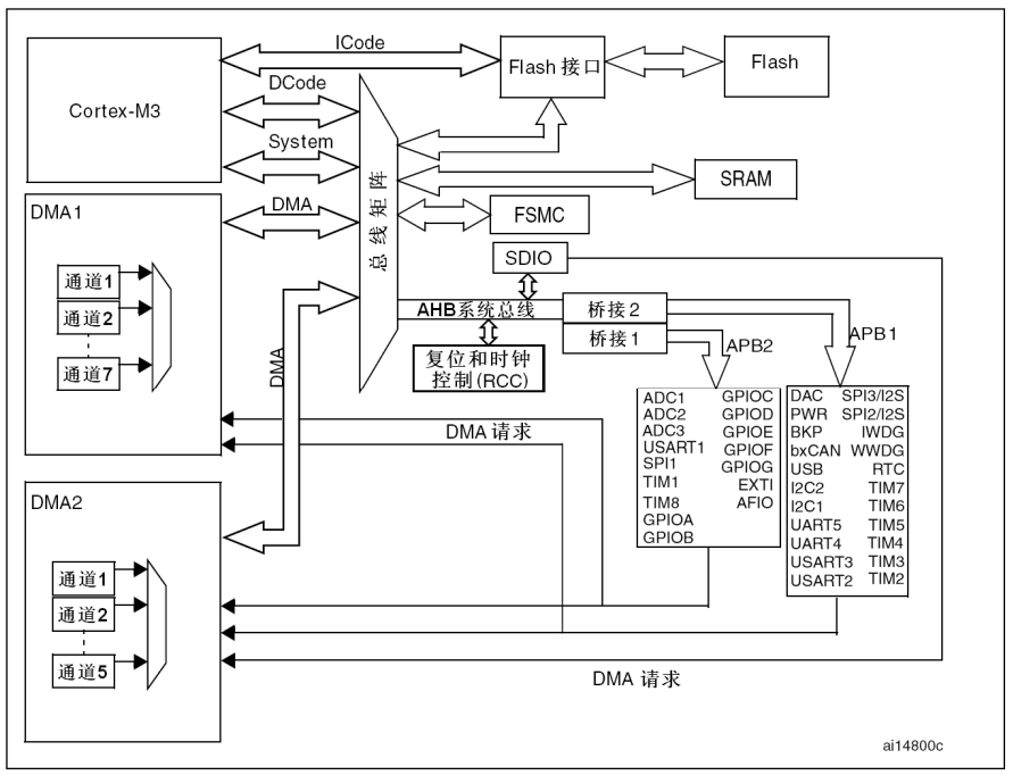

这张图是STM32的“城市规划图”，它展示了芯片内部各个功能模块是如何连接和协同工作的。初看会觉得很复杂，全是方框和箭头，但别怕，我们把它想象成一个城市的交通系统，就很容易理解了。

这张图的核心可以分为三个部分：

1. 核心处理单元 (CPU)：城市的“市政府大脑”。
2. 存储单元：城市的“图书馆”和“仓库”。
3. 总线和外设：城市的“交通网络”和“公共服务设施”。

我们来一步步拆解这张“城市规划图”。

1.1. 1. 核心处理单元：Cortex-M3 - 城市的“市政府大脑”

• 图中位置： 左上角的 Cortex-M3 方框。
• 通俗比喻： 这是整个STM32芯片的“大脑”，负责思考和决策。我们编写的所有C语言或汇编代码，最终都是由它来执行的。它决定了什么时候去读取传感器数据，什么时候去控制灯亮，什么时候去发送信息。
• 图中细节解释：
  • ICode (指令总线): 大脑思考需要“知识”，这些“知识”就是我们写的程序代码，存放在Flash（图书馆）里。ICode就是一条专用高速公路，大脑通过它快速地从Flash里读取指令（程序代码）。
  • DCode (数据总线): 大脑在思考过程中需要读取或存储一些临时数据（比如计算的中间结果），这些数据通常放在SRAM（高速仓库）里。DCode就是另一条专用高速公路，大脑通过它来快速读写SRAM里的数据。
  • System (系统总线): 这是一条“普通公路”，大脑通过它来访问和配置那些速度要求不高的“公共服务设施”（外设），比如设置一个GPIO引脚是输入还是输出。
  • DMA (DMA总线): 大脑可以不亲自干活，而是委托“搬运工”（DMA）去搬数据。这条总线就是大脑给DMA下达指令的通道。

小结： Cortex-M3这个“大脑”非常聪明，它有多条不同的“公路”连接到城市的各个地方，可以同时、高效地处理不同的事情。

1.2. 2. 存储单元：Flash 和 SRAM - “图书馆”与“高速仓库”

• 图中位置： 右上方的 Flash 和 SRAM。
• Flash (闪存)
  • 通俗比喻： 城市的“图书馆”。
  • 讲解： 它用来存放我们的程序代码。它的特点是容量大、断电不丢失。就像图书馆里的书，关门了（断电了）书还在。所以我们的程序烧录进去后，下次上电还能继续运行。
• SRAM (静态随机存取存储器)
  • 通俗比喻： 城市的“高速仓库”或你大脑里的“短期记忆”。
  • 讲解： 它用来存放程序运行时产生的各种变量和临时数据。它的特点是速度非常快，但断电后数据就全部丢失了。就像你大脑里的短期记忆，睡一觉可能就忘了。CPU处理数据时，会把数据放在SRAM里，因为读写速度快，效率高。

1.3. 3. 交通网络与公共服务：总线和外设

这是这张图最核心、最复杂的部分。我们可以把它看作城市的交通系统，连接着市政府和各个公共服务设施。

1.3.1. 3.1 城市主干道：AHB 总线 (Advanced High-performance Bus)

• 图中位置： 中间的 AHB 系统总线。
• 通俗比喻： 这是城市的“高速环路”或“主干道”，连接着所有需要高速运行的部门。
• 讲解： 所有对速度要求高的设备都挂载在AHB总线上。从图中可以看到，连接到AHB总线上的有：
  • CPU内核 (Cortex-M3)：通过总线矩阵连接。
  • 存储器 (Flash, SRAM)：程序和数据访问必须快。
  • DMA：“搬运工”必须走高速路才能体现效率。
  • FSMC, SDIO：这些连接外部存储器的控制器，也需要高速传输。
  • 桥 (Bridge)：连接到低速公路的“立交桥”。

1.3.2. 3.2 城市次干道：APB 总线 (Advanced Peripheral Bus)

• 图中位置： 右下方的 APB1 和 APB2。
• 通俗比喻： 这是城市的“普通公路”或“辅路”，连接着那些不需要那么高速度的“公共服务设施”。
• 讲解： 为了节省功耗和设计复杂度，STM32把外设分成了两类，挂载在两条不同的APB总线上。它们通过“桥 (Bridge)”连接到AHB主干道上。
  • APB2 总线 (高速外设总线)：
    • 比喻： 速度较快的“辅路”。
    • 挂载设备： 图中 APB2 下方的设备，如 GPIO、ADC、TIM1、SPI1、USART1 等。这些外设通常需要较快的响应速度或工作在较高的时钟频率下。（比如ADC采样、高速串口通信）。
  • APB1 总线 (低速外设总线)：
    • 比喻： 速度较慢的“辅路”。
    • 挂载设备： 图中 APB1 下方的设备，如 TIM2-TIM7、USART2/3、I2C、CAN、DAC 等。这些外设的工作时钟频率通常比APB2上的要低。

为什么要有不同的总线？
这就像城市交通规划，不能所有车都挤在高速上。把不同速度的设备分开，可以：

1. 提高效率： 高速设备在AHB上畅通无阻，不受低速设备影响。
2. 降低功耗： APB总线可以用较低的时钟频率运行，从而节省电能。

1.3.3. 3.3 特殊的“搬运工”：DMA (Direct Memory Access)

• 图中位置： 左侧的 DMA1 和 DMA2。
• 通俗比喻： 两个独立的“物流公司”，每个公司有多条“运输专线”（通道）。
• 讲解：
  • 当外设（比如ADC）需要把大量数据传输到内存（SRAM）时，它可以不经过CPU，而是直接向DMA发出一个“DMA请求”（看图中最下方的箭头）。
  • DMA收到请求后，就会像一个勤劳的搬运工，通过AHB总线这个“高速公路”，直接把数据从ADC搬到SRAM。
  • 搬运完成后，DMA可以通知CPU：“老板，货搬完了！”
  • 好处： 在DMA搬运数据期间，CPU这个“大脑”可以去处理其他更重要的事情，大大提高了整个系统的运行效率。这就是所谓的“CPU减负”。

1.4. 总结一下整个工作流程

1. 上电启动：RCC（图中未明确标出，但它内嵌在AHB系统总线模块中）这个“心脏”开始工作，为整个芯片提供时钟信号（心跳）。
2. CPU取指令：Cortex-M3 通过 ICode 总线从 Flash（图书馆）里读取程序指令。
3. CPU执行指令：
   • 如果需要处理数据，CPU通过 DCode 总线在 SRAM（高速仓库）中读写变量。
   • 如果需要配置一个外设，比如点亮一个灯，CPU通过 System 总线 -> 总线矩阵 -> AHB -> 桥 -> APB2，找到对应的 GPIO 寄存器，写入控制命令。
4. 外设与DMA协同工作：
   • 比如，我们要用 ADC1 连续采集1000个数据。
   • CPU先配置好 ADC1 和 DMA1。
   • ADC1 每完成一次转换，就向 DMA1 发出一个 DMA请求。
   • DMA1 响应请求，通过AHB总线将采集到的数据从 ADC1 直接搬运到 SRAM 的指定位置。
   • 这个过程CPU完全不参与，可以去干别的事。
   • 当1000个数据全部搬完后，DMA1 产生一个中断，通知CPU数据采集完成。

通过这张图，我们可以清晰地看到STM32是一个高度集成和协同工作的系统。理解了这张“城市规划图”，你就能明白为什么在写程序时，第一步总是要先配置RCC来使能各个外设的时钟——因为不给“公共服务设施”供电（提供时钟），它们是无法工作的。
