🖥️ 让你的开发板“看得见”世界！

🎯 适用对象：零基础嵌入式小白
💡 开发环境：STM32G431RBT6 + STM32CubeMX + HAL 库
✅ 屏幕型号：2.4 英寸 MCU 屏，分辨率 240×320，8080 并行接口

🌟 引子：为什么 LCD 不是“插上就能显示”？

想象你第一次去自助餐厅：

餐厅有 16 条传送带（数据线），每条都放着不同菜品（像素数据）
门口有个保安（片选 CS），只有他点头，你才能进去
还有个服务员举着牌子（RS）：“这是菜单（命令）” or “这是饭菜（数据）”
最后，厨师长喊一声“上菜！”（WR 信号），饭菜才真正端到你面前

LCD 显示也一样！
它不是“傻瓜设备”，而是一个需要严格指挥的精密舞台。
今天，我们就来当这个“导演”！

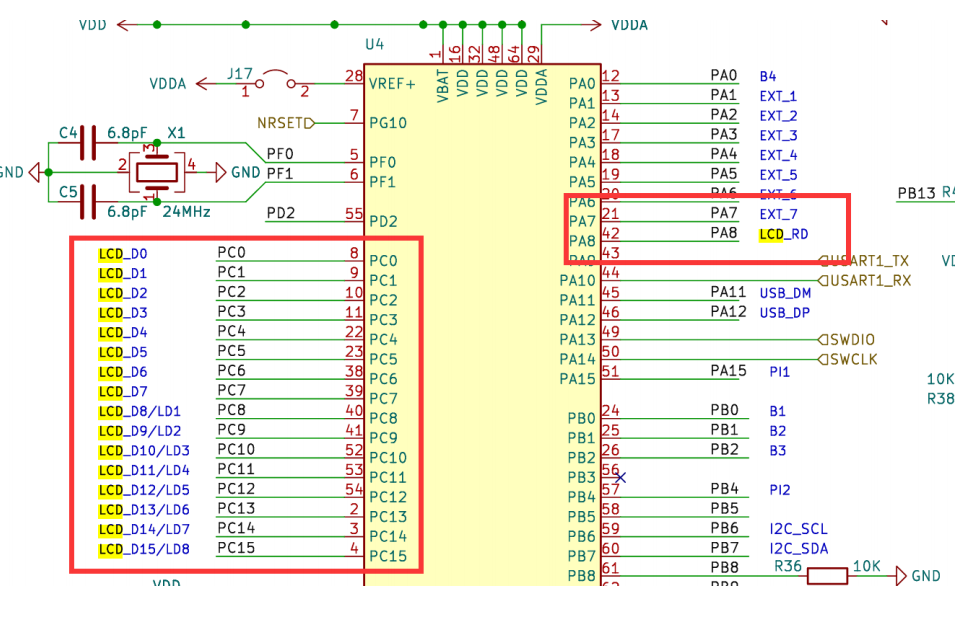

🔌 一、硬件原理图：LCD 是怎么连的？

📺 屏幕基本信息

项目	参数
尺寸	2.4 英寸
类型	MCU 屏（内置控制器，如 ILI9341）
分辨率	240 × 320 像素
接口	8080 并行时序（16 位数据线）

🧩 引脚连接（类比高速公路）

信号	STM32 引脚	功能比喻
D0–D15	GPIOC0 – GPIOC15	🛣️ 16 条车道：同时传输 16 位数据（一个像素颜色）
CS (片选)	PB9	🚧 入口大门：低电平 = 打开，允许通信
RS (寄存器选择)	PB8	🪧 路牌：低 = 命令，高 = 数据
WR (写使能)	PB5	📢 “上菜！”指令：下降沿触发写入
RD (读使能)	PA8	📥 “取菜！”指令：下降沿触发读取

✅ 关键点：所有操作必须严格按顺序+时序执行，否则 LCD 会“懵圈”！

⚠️ 二、LED 与 LCD 引脚冲突？别慌！有锁存器！

❓ 问题描述

LED 和 LCD 共用部分 GPIO 引脚
看似会互相干扰，比如：点亮 LED 会不会乱屏？

✅ 解决方案：锁存器（Latch）是幕后英雄！

🧠 生活比喻：快递分拣中心

LCD 数据像“生鲜包裹”，LED 控制像“普通信件”
所有包裹先送到中央分拣台（GPIO）
锁存器就像两个独立的传送带：
- 一条专送 LCD（实时更新）
- 一条专送 LED（只在你“确认发货”时才动）

🔒 结论：

LCD 输出变化 不会影响 LED
只有调用 LED_Update()（或类似函数）发送“锁存信号”，LED 才会刷新
更改 LED 引脚 ≠ 影响 LCD（因为 LCD 用的是固定高速并口）

🕺 三、8080 时序协议 —— “LCD 的舞蹈规则”

🎭 什么是 8080 时序？

它是一套严格的并行通信协议，就像一支16人同步舞：

每个人（数据线）必须在同一拍子上举手/放下
指挥（CS/RS/WR）必须精准打拍子
节奏乱了 → 舞蹈失败（显示错乱）

🚗 通俗解释：多车道高速公路

16 条车道（D0–D15）：同时跑 16 辆车（16 位数据）
交通灯（CS）：绿灯亮（CS=0）才能进高速
路牌（RS）：
- “前方施工”（RS=0）→ 这是命令车（如清屏、设坐标）
- “正常通行”（RS=1）→ 这是数据车（如画一个红点）
交警手势（WR）：
- 手下压（WR=0）→ “开始卸货！”
- 手抬起（WR=1）→ “卸货完成！”

❗ 为什么不能随便改引脚？
因为 8080 要求所有数据线必须在同一组 GPIO（如 GPIOC），且时序极严。
如果你把 D0 改到 PA0，D1 改到 PB1……
就像让舞者站得东倒西歪——节奏全乱，显示花屏！

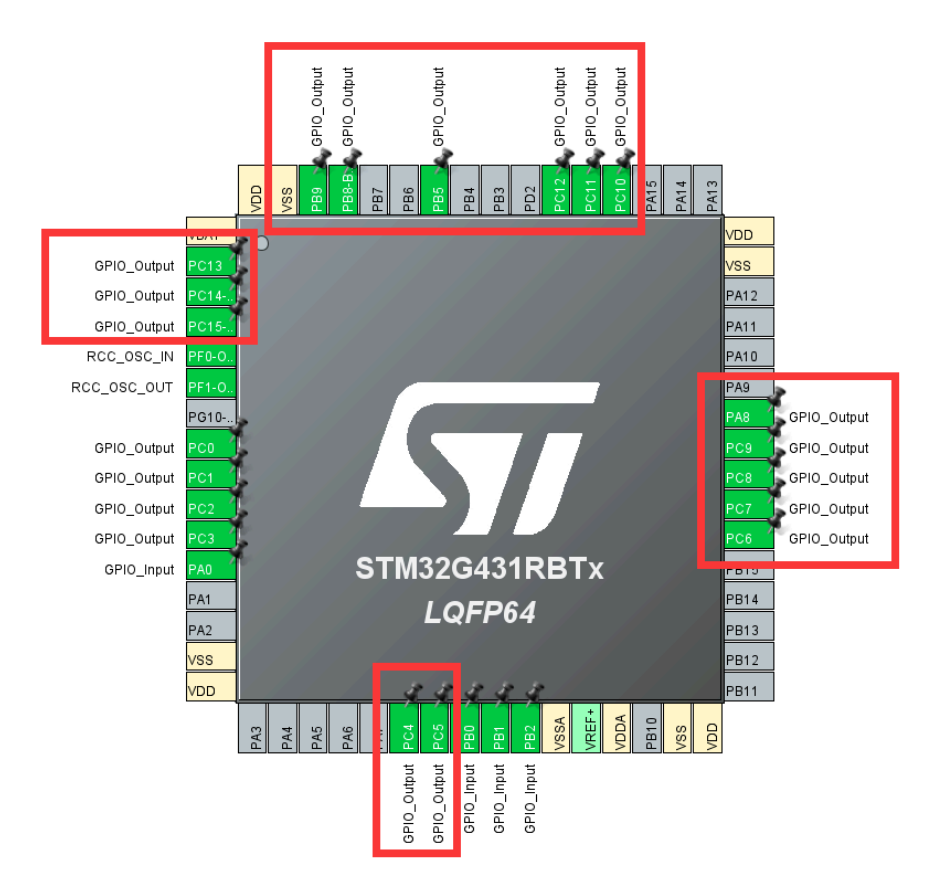

🛠️ 四、STM32CubeMX 配置要点

功能	配置项
GPIOC0–15	GPIO_Output，推挽，高速（用于数据线）
PB9 (CS)	GPIO_Output
PB8 (RS)	GPIO_Output
PB5 (WR)	GPIO_Output
PA8 (RD)	GPIO_Output（若需读屏）

💡 注意：不要启用内部上下拉！输出模式即可。

💻 五、底层代码详解

1. 核心写操作（导演的“口令”）

// 写命令
#define LCD_CS_CLR()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET)
#define LCD_CS_SET()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET)
#define LCD_RS_CLR()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET) // 命令
#define LCD_RS_SET()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET)  // 数据
#define LCD_WR_CLR()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET)
#define LCD_WR_SET()   HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET)

// 写16位数据到GPIOC
#define LCD_DATA_OUT(data)  do { GPIOC->ODR = (data); } while(0)

📜 操作流程：

写命令：LCD_RS_CLR() → LCD_DATA_OUT(cmd) → LCD_WR_CLR() → LCD_WR_SET()
写数据：LCD_RS_SET() → LCD_DATA_OUT(data) → LCD_WR_CLR() → LCD_WR_SET()

✅ 关键：WR 必须“先低后高”产生一个写脉冲

2. 高级功能：`LcdSprintf()` —— 像 `printf` 一样打印到屏幕！

#include "lcd.h"
#include <stdio.h>
#include <stdarg.h>

/**
 * @brief 格式化字符串并显示在指定的LCD行上。
 * 类似 printf，但直接输出到LCD。
 *
 * @param Line 行号（0~15，每行约20字符）
 * @param format 格式化字符串，如 "Temp: %d°C"
 * @param ... 可变参数
 *
 * @example
 * LcdSprintf(0, "Score: %d", score);
 */
void LcdSprintf(uint8_t Line, char *format, ...)
{
    char String[21];        // 缓冲区（20字符+1结束符）
    va_list arg;            // 可变参数列表

    va_start(arg, format);  // 初始化参数列表
    vsprintf(String, format, arg); // 格式化到缓冲区
    va_end(arg);            // 清理

    LCD_DisplayStringLine(Line, (u8 *)String); // 显示到LCD
}

🧠 技术点解析（笔记中的精华！）：

组件	作用	比喻
`va_list`	存储可变参数的“容器”	一个装满配料的托盘
`va_start`	指向第一个可变参数	厨师说：“从这里开始拿料！”
`vsprintf`	把格式串 + 参数 → 字符串	把配料按菜谱炒成菜
`va_end`	清理资源	洗干净托盘

✅ 效果：
以前要拼字符串再显示，现在一行搞定：
LcdSprintf(1, "X=%d, Y=%d", x, y);

3. 常用 LCD 函数速查表

函数	功能	示例
`LCD_Init()`	初始化 LCD 控制器	启动时调用一次
`LCD_Clear()`	清空整个屏幕	`LCD_Clear();`
`LCD_ClearLine(2)`	清除第2行	用于刷新单行数据
`LCD_SetTextColor(RED)`	设置文字颜色	需包含颜色宏（如 RED=0xF800）
`LCD_SetBackColor(BLUE)`	设置背景色
`LCD_DisplayStringLine(0, "Hello")`	在第0行显示字符串

🧪 六、使用示例：打造你的“信息面板”

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    LCD_Init();               // 初始化LCD
    LCD_Clear(WHITE);         // 白底
    LCD_SetTextColor(BLACK);
    LCD_SetBackColor(WHITE);

    uint8_t count = 0;

    while (1)
    {
        LcdSprintf(0, "System Ready!");
        LcdSprintf(1, "Count: %d", count++);
        LcdSprintf(2, "Time: %ds", HAL_GetTick()/1000);

        HAL_Delay(500);
    }
}

✅ 效果：屏幕上实时显示计数和运行时间，像一个迷你仪表盘！

🧠 本章口诀（背下来！）

🖥️ 2.4寸MCU屏，240x320清又明！
🛣️ 16车道并行跑，8080时序要记牢！
🚧 CS开门RS指路，WR一抖数据入！
🔒 LED LCD虽共线，锁存器来保平安！
📝 LcdSprintf真方便，printf直接上屏幕！
🎨 清屏设色画文字，你的界面你做主！
