嵌入式 Linux Ext4 分区挂载技术详解

1. 技术原理

1.1 Ext4 文件系统特性

Ext4（Fourth Extended Filesystem）是 Linux 系统中最常用的日志文件系统，具有以下关键特性，使其成为嵌入式设备的优选之一：

• 日志功能 (Journaling)：Ext4 默认开启日志功能，在系统意外断电时，能通过重放日志快速恢复文件系统一致性，极大地减少了 fsck 扫描时间。
• 大文件支持：支持最高 1EB 的文件系统容量和 16TB 的单个文件大小，满足高清视频录制等大数据量需求。
• Extent（区段）映射：使用 Extent 替代传统的块映射，减少了元数据开销，提高了大文件读写性能。
• 延迟分配 (Delayed Allocation)：数据写入时不会立即分配磁盘块，而是尽量延迟到最后时刻，从而优化磁盘布局，减少碎片。

1.2 嵌入式系统中的特殊考虑

在 eMMC 或 SD 卡等闪存介质上使用 Ext4 时，需注意：

• 写放大与寿命：频繁的日志写入可能缩短闪存寿命。
• 掉电保护：虽然日志能保证元数据一致性，但为了极致的数据安全性，建议结合应用层的 fsync() 使用。
• 启动速度：Ext4 挂载速度通常快于 FAT32，但在超大分区上可能因日志恢复而稍慢。

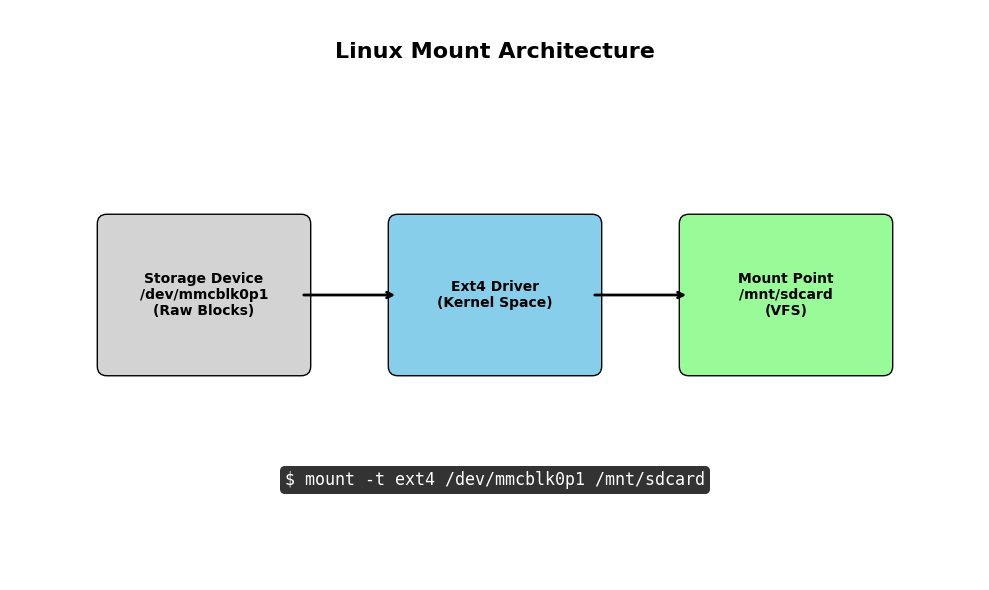

图1：Linux 挂载架构示意图 - 从物理设备到虚拟文件系统

---

2. 实际操作指南

2.1 分区创建流程

使用 fdisk 工具对存储设备进行分区。假设设备节点为 /dev/mmcblk0。

sudo fdisk /dev/mmcblk0

操作步骤：

1. 输入 p 查看当前分区表。
2. 输入 n 创建新分区。
3. 输入 p 选择主分区。
4. 输入 1 选择分区号。
5. 按回车接受默认起始扇区，再输入大小（如 +1G）。
6. 输入 w 保存更改。

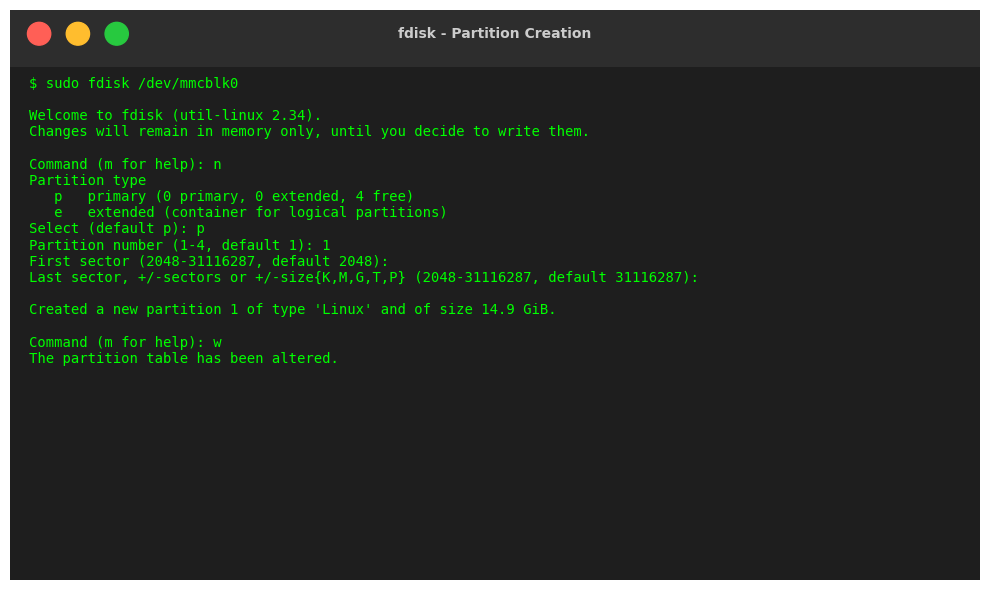

图2：fdisk 分区创建操作演示

2.2 格式化为 Ext4

使用 mkfs.ext4 工具格式化分区。

基本命令：

sudo mkfs.ext4 -L "RootFS" /dev/mmcblk0p1

常用参数详解：

参数	说明	推荐场景
-L label	设置卷标	方便后续通过 LABEL= 挂载
-O ^has_journal	禁用日志	追求极致写性能或保护脆弱闪存（慎用，掉电易丢数据）
-E stride=N	设置条带化参数	针对 RAID 或特定 Flash 物理页大小优化
-m 0	预留空间比例设为0%	嵌入式小容量存储必选（默认预留5%给root）

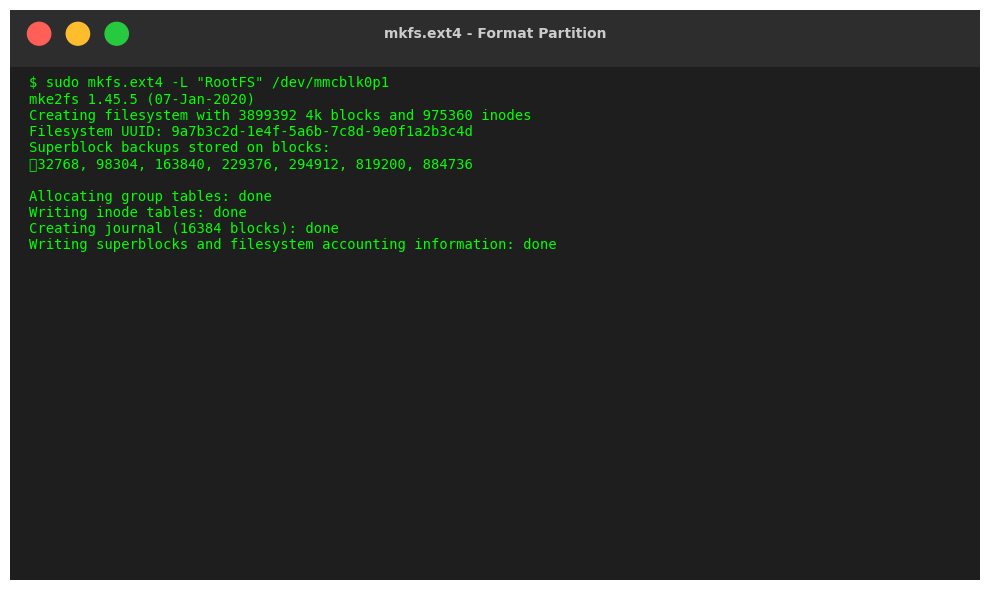

图3：mkfs.ext4 格式化过程及 UUID 生成

2.3 手动挂载 (mount)

基本语法：

mount -t ext4 [设备] [挂载点]

示例：

sudo mount -t ext4 /dev/mmcblk0p1 /mnt/sdcard

2.4 自动挂载配置 (/etc/fstab)

为了让系统启动时自动挂载，需编辑 /etc/fstab 文件。

配置规范：

<file system>    <mount point>   <type>  <options>       <dump>  <pass>
/dev/mmcblk0p1   /mnt/sdcard     ext4    defaults,noatime  0       2

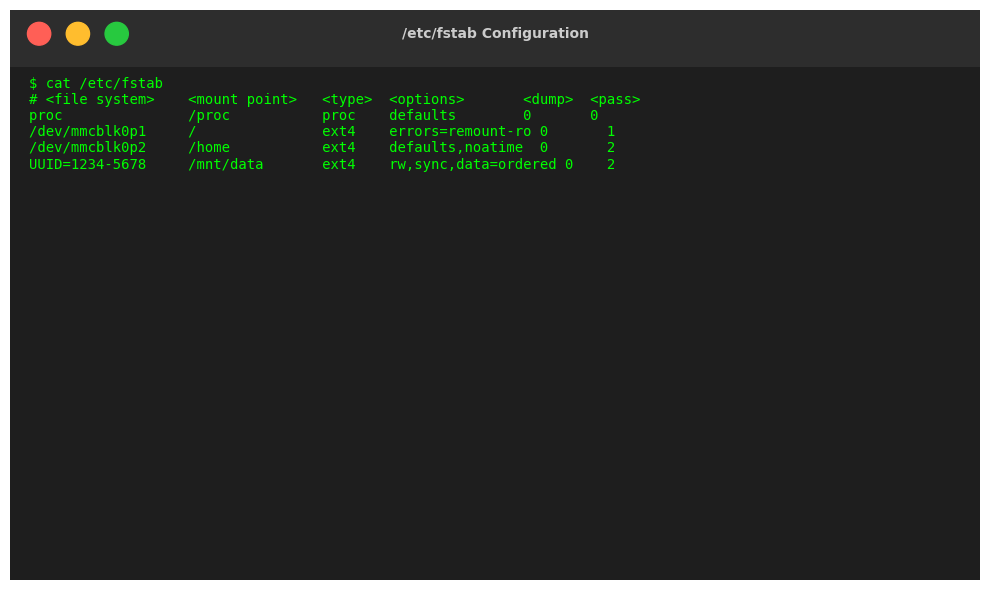

图4：/etc/fstab 配置文件示例

---

3. 性能优化

针对嵌入式 Flash 存储，可以通过挂载选项显著提升性能。

3.1 挂载选项调优

选项	作用	风险/收益
noatime	不更新文件访问时间	高收益：减少大量元数据写入，延长闪存寿命
data=writeback	仅记录元数据日志，不记录数据	高性能：写入速度最快，但崩溃后可能读到垃圾数据
data=ordered	默认模式，先写数据再写元数据	平衡了性能与安全性
commit=N	每 N 秒同步一次日志（默认5秒）	设为 60 可减少唤醒，省电但增加丢数据窗口

3.2 性能对比测试

在 eMMC 介质上进行顺序写入测试：

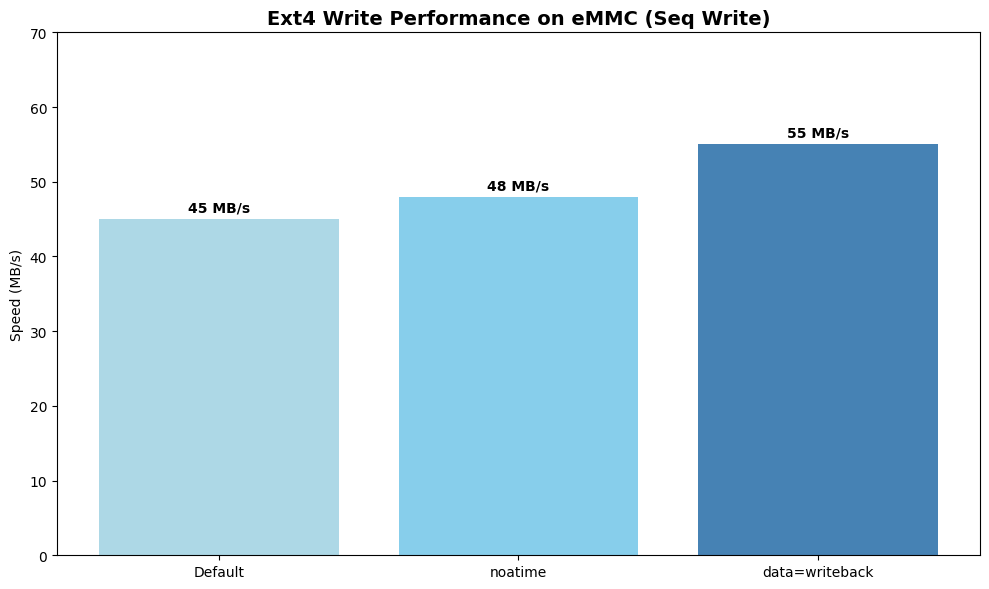

图5：不同挂载选项下的写入性能对比

---

5. 挂载时检查与异常修复

当执行 mount 命令时，内核中的 Ext4 驱动并不仅仅是简单的建立映射，还会执行一系列严密的自检流程，以确保文件系统的完整性。

5.1 挂载自检流程

内核在挂载 Ext4 分区时，主要进行以下检查：

1. 超级块校验 (Superblock Check)：检查魔数（Magic Number, 0xEF53）、块大小、日志位置等核心元数据是否合法。
2. 日志重放 (Journal Replay)：检查超级块中的 s_state 字段或日志的 Dirty 位。如果发现上次是非正常关机（Unclean Shutdown），内核会自动读取日志区域，将未提交的元数据事务重新写入文件系统，恢复一致性。
3. 孤儿节点处理 (Orphan Inodes)：清理那些已被删除但仍被进程占用的文件节点，释放其占用的空间。

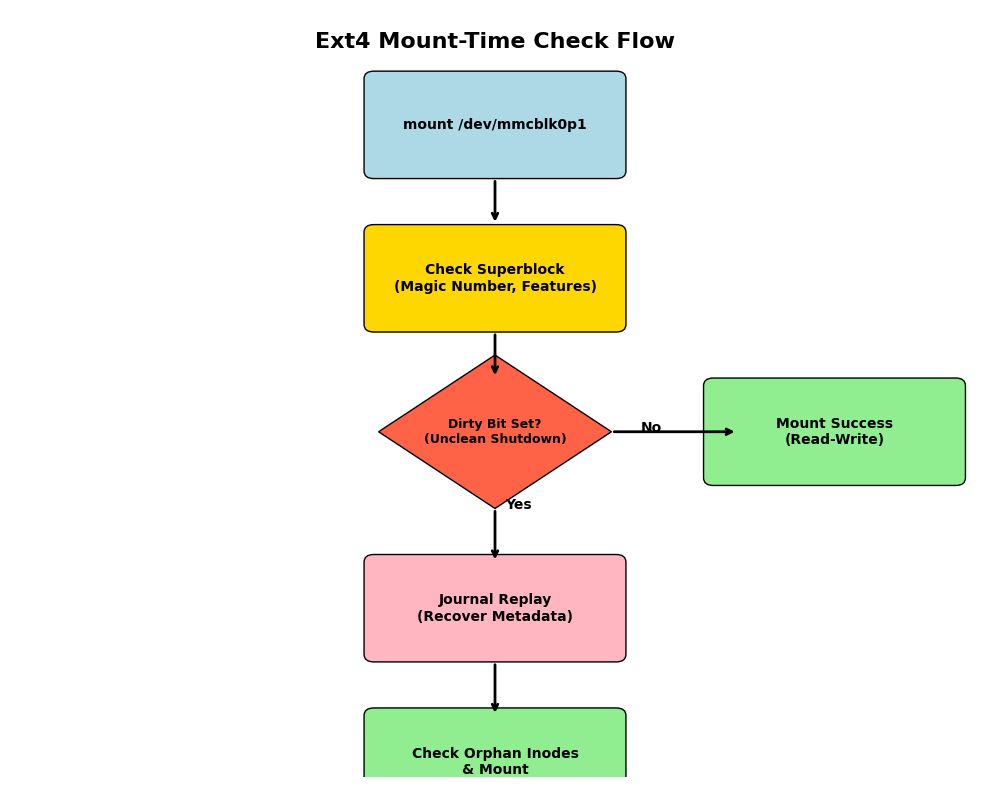

图6：Ext4 挂载时的内部自检与恢复流程

5.2 遇到错误时的行为策略 (Errors Behavior)

在嵌入式系统中，存储介质的不稳定性可能导致运行时出现 I/O 错误。Ext4 提供了 errors= 挂载选项来定义内核在发现严重错误时的行为：

策略	选项	行为描述	适用场景
继续运行	errors=continue	忽略错误，尝试继续读写。可能导致数据进一步损坏。	极不推荐
只读重挂载	errors=remount-ro	默认且推荐。立即将文件系统切换为只读模式，阻止进一步破坏，应用层可捕获 EROFS 错误。	生产环境
内核恐慌	errors=panic	触发 Kernel Panic，导致系统重启。	需要高可用且有看门狗复位的系统

图7：Ext4 遇到严重错误时的三种处理策略

5.3 强制定期检查

Ext4 支持基于时间或挂载次数的强制检查（即便系统认为是 Clean 的）。

• 查看设置：sudo tune2fs -l /dev/mmcblk0p1 | grep -i check
• 设置每30次挂载检查：sudo tune2fs -c 30 /dev/mmcblk0p1
• 设置每180天检查：sudo tune2fs -i 180d /dev/mmcblk0p1

---

6. 故障处理

6.1 常见挂载错误

1. wrong fs type, bad option…
   • 原因：未安装 ext4 驱动或分区未格式化。
   • 解决：检查 lsmod | grep ext4，确认内核支持；尝试重新格式化。
2. Structure needs cleaning
   • 原因：文件系统损坏（通常由非正常关机引起）。
   • 解决：卸载分区后运行 fsck。

6.2 文件系统修复 (fsck)

警告：运行 fsck 前必须卸载 (umount) 分区！

# 自动修复所有错误
sudo fsck.ext4 -y /dev/mmcblk0p1

6.3 查看文件系统详情

使用 dumpe2fs 查看超级块信息、挂载状态和错误行为。

sudo dumpe2fs /dev/mmcblk0p1 | grep "Filesystem state"
# 正常输出：Filesystem state: clean

---

附录：术语对照表

英文术语	中文释义
Journaling	日志功能
Superblock	超级块
Mount Point	挂载点
Inode	索引节点
Wear Leveling	磨损均衡
