SPI与W25Q通信
一、SPI与IIC对比
| 对比点 | SPI | IIC (I²C) |
|---|---|---|
| 线数 | 4根线（最常用） | 2根线 |
| 连接方式 | 主从式，多从少主 | 主从式，可多主多从 |
| 硬件开销 | 线多，资源占用高 | 线少，资源占用低 |
| 通信速率 | 高，常见几MHz~几十MHz | 相对低，标准模式100kHz，高速400kHz |
| 通信距离 | 一般适合板内或短距离 | 支持较长距离，几十厘米~米级 |
| 传输模式 | 全双工（同时收发） | 半双工（收或发） |
| 地址方式 | 不用地址，用片选信号区分从机 | 需分配地址，每个从机唯一地址 |
| 简单性 | 简单，时序易分析 | 时序复杂，需要应答信号 |
| 应用场景 | 高速、短距离、多数据量 | 简单外设挂载、慢速控制 |
| 常见设备 | Flash、SD卡、ADC、DAC | EEPROM、RTC、温湿度传感器 |
二、SPI是什么？
SPI（Serial Peripheral Interface，串行外设接口）
是一种高速、全双工、同步的串行通信总线协议，由Motorola公司提出，常用于MCU与各种外设（如Flash、AD/DA芯片、传感器等）间的短距离高速通信。
三、SPI物理架构
1. 基本硬件连线
通常有四根信号线（标准全功能）：
-
SCLK（Serial Clock，时钟）：由主机产生的时钟信号。
-
MOSI（Master Out Slave In）：主机输出、从机输入的数据线。
-
MISO（Master In Slave Out）：主机输入、从机输出的数据线。
-
SS/CS（Slave Select/Chip Select，片选）：主机用来选择某一个从机，低电平有效。
基本结构图：
每个从机有自己的CS线，主机只拉低要通讯的从机对应CS线。
四、SPI工作原理
1. 主从模式
-
主机：控制时钟（SCLK），拉低CS选择从机，发起通信。
-
从机：被动响应主机，CS被拉低后才参与数据传输。
2. 数据传输
-
同步时序：数据在SCLK时钟边沿发送和采样。
-
全双工：发送和接收可以同时进行（MOSI、MISO独立）。
-
数据长度：一般8位一帧，也可设为16位、32位等。
3. 通信流程（简述）
-
主机拉低某个从机的CS。
-
主机产生SCLK，同时在MOSI上发送数据。
-
从机在MISO线上发送数据（回送）。
-
完成一帧后，主机拉高CS。
五、SPI工作模式
SPI有四种工作模式（Mode 0~3），由CPOL（时钟极性）和CPHA（时钟相位）两个参数确定：
| 模式 | CPOL | CPHA | SCLK空闲状态 | 数据采样/输出时刻 |
|---|---|---|---|---|
| Mode 0 | 0 | 0 | 低电平 | 第一个时钟沿采样 |
| Mode 1 | 0 | 1 | 低电平 | 第二个时钟沿采样 |
| Mode 2 | 1 | 0 | 高电平 | 第一个时钟沿采样 |
| Mode 3 | 1 | 1 | 高电平 | 第二个时钟沿采样 |
CPOL = 0/1： 决定SCLK空闲时是低电平还是高电平
CPHA = 0/1： 决定数据在第一个/第二个时钟沿采样
示例：
-
STM32默认SPI是Mode 0（CPOL=0, CPHA=0）。
-
不同外设工作模式要和主机一致，否则数据会出错。
六、总结与应用建议
-
SPI适合高速、大数据量、短距离、对时序有较高要求的场合。
-
IIC适合简化硬件连线、多设备、中低速的场景。
-
SPI结构简单、效率高，但片选线随从机数量线性增加。
-
STM32、51、Arduino等平台都广泛支持SPI和IIC，通常用硬件外设模块+软件库函数实现。
库函数
SPI在不同MCU平台（如STM32、51、Arduino）下都有自己的库函数。
一、STM32 HAL库 SPI常用函数
头文件：#include "stm32f1xx_hal_spi.h"
（具体视芯片系列而定，F4系列为stm32f4xx_hal_spi.h）
1. 初始化相关
-
HAL_SPI_Init(&hspiX)
初始化SPI外设，hspiX为SPI句柄（配置见CubeMX或手动初始化）。
2. 发送接收函数
同步（阻塞式，常用）
-
HAL_SPI_Transmit(&hspiX, uint8_t *pData, uint16_t Size, uint32_t Timeout);
仅发送（主/从均可） -
HAL_SPI_Receive(&hspiX, uint8_t *pData, uint16_t Size, uint32_t Timeout);
仅接收 -
HAL_SPI_TransmitReceive(&hspiX, uint8_t *pTxData, uint8_t *pRxData, uint16_t Size, uint32_t Timeout);
同时发送和接收（全双工）
非阻塞（中断方式）
-
HAL_SPI_Transmit_IT(&hspiX, ...) -
HAL_SPI_Receive_IT(&hspiX, ...) -
HAL_SPI_TransmitReceive_IT(&hspiX, ...)
DMA方式（大数据量、效率高）
-
HAL_SPI_Transmit_DMA(&hspiX, ...) -
HAL_SPI_Receive_DMA(&hspiX, ...) -
HAL_SPI_TransmitReceive_DMA(&hspiX, ...)
3. 其他辅助函数
-
HAL_SPI_DeInit(&hspiX)// 反初始化SPI -
HAL_SPI_GetState(&hspiX)// 获取SPI状态 -
HAL_SPI_MspInit(&hspiX)// 底层硬件初始化，通常用户重载 -
__HAL_SPI_ENABLE(&hspiX)// 使能SPI -
__HAL_SPI_DISABLE(&hspiX)// 禁用SPI
二、51单片机常用SPI操作函数（C51常见写法）
通常手动操作寄存器，但有些库（如STC-ISP带的SPI驱动库）会封装函数：
-
SPI_Init();// 初始化SPI -
SPI_SendByte(uint8_t dat);// 发送一个字节，返回接收到的字节 -
SPI_CS_Low();// 片选拉低 -
SPI_CS_High();// 片选拉高
注意：51平台常常直接通过寄存器（如SPDAT, SPSTAT, SPCON等）读写实现SPI通信。
三、Arduino平台SPI常用函数
头文件：#include <SPI.h>
-
SPI.begin();// 初始化SPI总线 -
SPI.beginTransaction(SPISettings(clock, bitOrder, mode));// 设置SPI参数 -
SPI.transfer(uint8_t data);// 发送并接收一个字节 -
SPI.transfer(buffer, size);// 发送并接收多个字节 -
SPI.endTransaction();// 结束SPI事务 -
SPI.end();// 关闭SPI
片选CS的控制通常通过digitalWrite完成。
四、常用代码片段举例（以STM32 HAL为例）
// 发送并接收一个字节（同步阻塞式）
uint8_t SPI_RW(uint8_t dat)
{
uint8_t rx;
HAL_SPI_TransmitReceive(&hspi1, &dat, &rx, 1, 100);
return rx;
}
发送多字节数据（同步发送）
uint8_t tx_buf[10] = {0xAA, 0x55, ...};
HAL_SPI_Transmit(&hspi1, tx_buf, 10, 100);
发送+接收多字节数据（全双工）
uint8_t rx_buf[10];
HAL_SPI_TransmitReceive(&hspi1, tx_buf, rx_buf, 10, 100);
五、注意事项
-
STM32 HAL函数名中IT表示中断，DMA表示DMA，普通函数为阻塞式（最常用）。
-
使用前需CubeMX或手动配置SPI外设和GPIO，参数要匹配外设要求（时序、模式）。
-
Arduino和C51常需自己控制片选引脚（digitalWrite/IO口），STM32通常用片选引脚配合手动拉低/拉高。
标准外设库
一、STM32标准外设库（StdPeriph）SPI常用函数
1. SPI初始化相关
-
void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct);
SPI外设初始化。需要先配置好SPI_InitTypeDef结构体参数。 -
void SPI_StructInit(SPI_InitTypeDef* SPI_InitStruct);
将SPI_InitTypeDef结构体参数初始化为默认值（全双工主机模式、8位数据、低极性低相位等）。 -
void SPI_Cmd(SPI_TypeDef* SPIx, FunctionalState NewState);
使能/失能SPI外设（ENABLE/DISABLE）。
2. 数据收发
-
void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data);
发送数据（8位或16位，看配置）。 -
uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx);
接收数据。
3. 状态查询
-
FlagStatus SPI_I2S_GetFlagStatus(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG);
查询状态标志（如发送缓冲区空、接收缓冲区非空、忙等）。 -
void SPI_I2S_ClearFlag(SPI_TypeDef* SPIx, uint16_t SPI_I2S_FLAG);
清除指定标志位。
4. 中断操作
-
void SPI_I2S_ITConfig(SPI_TypeDef* SPIx, uint16_t SPI_I2S_IT, FunctionalState NewState);
开启/关闭指定SPI中断。 -
ITStatus SPI_I2S_GetITStatus(SPI_TypeDef* SPIx, uint16_t SPI_I2S_IT);
查询中断状态。 -
void SPI_I2S_ClearITPendingBit(SPI_TypeDef* SPIx, uint16_t SPI_I2S_IT);
清除中断挂起位。
5. 外设使能/禁用
-
void SPI_NSSInternalSoftwareConfig(SPI_TypeDef* SPIx, uint16_t SPI_NSSInternalSoft);
选择片选（NSS）软件管理模式。 -
void SPI_SSOutputCmd(SPI_TypeDef* SPIx, FunctionalState NewState);
控制主机模式下NSS输出。
二、常用收发流程举例
1. 主机发送与接收一个字节
// 发送一个字节并接收返回的数据
uint8_t SPI_RW(SPI_TypeDef* SPIx, uint8_t data)
{
// 等待发送缓冲区空
while (SPI_I2S_GetFlagStatus(SPIx, SPI_I2S_FLAG_TXE) == RESET);
// 发送数据
SPI_I2S_SendData(SPIx, data);
// 等待接收缓冲区非空
while (SPI_I2S_GetFlagStatus(SPIx, SPI_I2S_FLAG_RXNE) == RESET);
// 返回接收到的数据
return SPI_I2S_ReceiveData(SPIx);
}
三、SPI常用相关结构体
-
SPI_InitTypeDef
配置结构体，包含SPI模式、数据宽度、极性相位等参数。
四、常用标志位
-
SPI_I2S_FLAG_TXE// 发送缓冲区空 -
SPI_I2S_FLAG_RXNE// 接收缓冲区非空 -
SPI_I2S_FLAG_BSY// SPI忙标志 -
SPI_I2S_FLAG_OVR// 溢出错误
五、典型初始化流程（伪代码）
SPI_InitTypeDef SPI_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);
// 配置相关参数
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(SPI1, &SPI_InitStructure);
// 使能SPI
SPI_Cmd(SPI1, ENABLE);
六、实用小结
-
STM32标准外设库（StdPeriph）下，所有SPI操作都以
SPI_开头。 -
最常用的是初始化、数据收发（
SendData/ReceiveData）、状态查询（GetFlagStatus）、使能SPI。 -
寄存器操作和底层细节可通过库函数轻松实现，大大减少手写寄存器代码的出错率。
-
如果用的是HAL库，那就以
HAL_SPI_开头，结构和思路类似。
W25Q系列
W25Q系列（如W25Q16、W25Q32、W25Q64、W25Q128等）SPI NOR Flash的型号、参数、地址、模块引脚、存储架构、常用指令和状态寄存器等知识。
一、W25Q系列常见型号与容量
| 型号 | 容量 | 存储空间（字节） | 设备ID/厂家ID |
|---|---|---|---|
| W25Q16 | 16M bit | 2MB | 0xEF15 |
| W25Q32 | 32M bit | 4MB | 0xEF16 |
| W25Q64 | 64M bit | 8MB | 0xEF17 |
| W25Q128 | 128M bit | 16MB | 0xEF18 |
| W25Q256 | 256M bit | 32MB | 0xEF19 |
-
厂家ID（JEDEC ID）：
0xEF（Winbond厂商ID） -
设备ID由
0xEF + xx组成（后面的xx随容量而变）
二、SPI设备地址说明
-
SPI Flash没有IIC那种“设备地址”概念，用片选引脚CS来选中设备，通常直接拉低CS即可通信。
-
多个SPI Flash并联时，每个有独立的CS片选线。
三、W25Q128模块参数及引脚介绍
1. 主要参数（以W25Q128为例）
-
容量：128Mbit（16MB）
-
存储结构：256字节/页，16页/扇区，16扇区/块，256块/芯片
-
电源电压：2.7V~3.6V
-
工作温度：-40~+85℃
-
SPI接口速率：最高104MHz
2. 模块引脚说明（标准6脚封装/SOP8）
| 引脚名 | 功能 | 通用MCU接法 |
|---|---|---|
| CS (或/SS) | 片选（低有效） | 任意GPIO |
| CLK (SCK) | SPI时钟 | SPI SCK |
| MOSI (DI) | 主机数据输出 | SPI MOSI |
| MISO (DO) | 主机数据输入 | SPI MISO |
| WP | 写保护（低有效） | 拉高或MCU控制 |
| HOLD | 暂停（低有效） | 拉高或MCU控制 |
| VCC | 电源 | 3.3V |
| GND | 地 | GND |
通常WP和HOLD脚可以直接上拉到VCC（不用暂停和写保护时）。
四、W25Q128存储架构
-
存储容量：16MB
-
每页（Page）：256字节
-
每扇区（Sector）：4KB = 16页
-
每块（Block）：64KB = 16扇区
-
芯片包含：256个Block，4096个Sector，65536个Page
地址空间：24位地址，支持0x000000 ~ 0xFFFFFF（共16MB）
结构示意：
芯片
└─ 256 Block（块）
└─ 16 Sector/Block
└─ 16 Page/Sector
└─ 256 Byte/Page
五、W25Q128常用指令集
1. 基本指令（8位命令码）
| 功能 | 指令码（Hex） | 说明 |
|---|---|---|
| 读数据 | 0x03 | 低速读（标准读） |
| 高速读 | 0x0B | 支持更高SCK，需加1个dummy字节 |
| 页编程 | 0x02 | 写入数据（256字节/页） |
| 扇区擦除 | 0x20 | 4KB擦除 |
| 块擦除64KB | 0xD8 | 64KB擦除 |
| 芯片擦除 | 0xC7或0x60 | 整片全部擦除 |
| 写使能 | 0x06 | 写前须发此命令 |
| 写禁止 | 0x04 | 禁止写入 |
| 读状态寄存器1 | 0x05 | 查看忙/写保护等状态 |
| 写状态寄存器1 | 0x01 | 修改写保护等状态 |
| 读设备ID | 0x90, 0x9F | 读取JEDEC ID等 |
| 使能4字节地址 | 0xB7 | 用于大容量芯片 |
| 退出4字节地址 | 0xE9 |
六、W25Q128状态寄存器（Status Register）
W25Q128有3个状态寄存器（Status Register 1/2/3），最常用的是SR1。
1. 状态寄存器1（SR1, 地址0x05）
| Bit | 名称 | 说明 |
|---|---|---|
| 7 | SRP0 | 状态寄存器保护 |
| 6 | SEC | 扇区保护 |
| 5 | TB | 块保护区选择 |
| 4 | BP2 | 写保护 |
| 3 | BP1 | 写保护 |
| 2 | BP0 | 写保护 |
| 1 | WEL | 写使能锁定位（1=可写） |
| 0 | BUSY | 忙状态（1=忙，0=空闲） |
-
BUSY（bit0）: 1=忙（擦写/编程进行中），0=空闲可操作
-
WEL（bit1）: 写使能锁（1=写使能，0=禁止写）
-
BP0BP2（bit24）: 区域写保护设置
-
TB、SEC、SRP0：更高阶的保护管理
2. 状态寄存器2（0x35）
主要用于四线制（QUAD）SPI模式、页保护等
3. 状态寄存器3（0x15）
主要扩展存储管理等
七、W25Q128模块应用建议
-
通信方式：SPI，典型速率0~50MHz
-
工作电压3.3V
-
软件控制CS片选，一组SPI可带多个Flash
-
常见MCU/开发板直接支持，无需外部驱动
-
擦写前要写使能、等待BUSY位清零
SPI如何与W25Q通信
SPI与W25Q128（或同类W25Q系列Flash）通信的原理、基本操作步骤，并结合STM32标准库代码举例说明
一、SPI与W25Q128通信原理
1. 通信接口
-
W25Q128是标准SPI外设，主机（如STM32）通过SCK、MOSI、MISO、CS这四线与Flash通信。
-
片选CS拉低，主机发命令→发地址→收发数据→CS拉高。
-
数据都是先发命令字节，再发三字节（或四字节）地址，最后是数据区。
2. 操作流程
常用的基本操作流程为：
-
读取ID：拉低CS，发
0x9F命令，收回3个字节。 -
读数据：拉低CS，发
0x03，发3字节地址，接收N字节数据。 -
写数据：拉低CS，发
0x06写使能，CS拉高，
再拉低CS，发0x02，发3字节地址，发送N字节数据（最大256字节一页）。 -
擦除：
0x20扇区擦除（4K），需先0x06写使能。 -
其他操作如读/写状态寄存器，读忙状态等。
二、W25Q128基本操作代码实现（以STM32标准库为例）
1. SPI读写一个字节函数
// SPI发送并接收一个字节
uint8_t SPI_RW(SPI_TypeDef* SPIx, uint8_t data)
{
// 等待发送缓冲区空
while (SPI_I2S_GetFlagStatus(SPIx, SPI_I2S_FLAG_TXE) == RESET);
SPI_I2S_SendData(SPIx, data);
// 等待接收缓冲区非空
while (SPI_I2S_GetFlagStatus(SPIx, SPI_I2S_FLAG_RXNE) == RESET);
return SPI_I2S_ReceiveData(SPIx);
}
2. 拉低/拉高CS片选（假设CS用GPIO控制）
#define W25Q_CS_LOW() GPIO_ResetBits(GPIOA, GPIO_Pin_4)
#define W25Q_CS_HIGH() GPIO_SetBits(GPIOA, GPIO_Pin_4)
实际根据你接的CS引脚调整GPIO端口与引脚。
3. 读取W25Q128芯片ID
uint32_t W25Q_ReadID(void)
{
uint32_t id = 0;
W25Q_CS_LOW();
SPI_RW(SPI1, 0x9F); // 发送读ID命令
id |= SPI_RW(SPI1, 0x00) << 16; // Manufacturer
id |= SPI_RW(SPI1, 0x00) << 8; // Memory type
id |= SPI_RW(SPI1, 0x00); // Capacity
W25Q_CS_HIGH();
return id;
}
返回值如0xEF18为W25Q128。
操作流程
-
CS拉低，选中芯片
-
发送命令0x9F（JEDEC ID读命令）
-
连续读取3个字节（厂商ID、设备类型、容量）
-
CS拉高，结束
4. 读数据（标准读命令0x03）
void W25Q_ReadData(uint8_t* buf, uint32_t addr, uint16_t len)
{
W25Q_CS_LOW();
SPI_RW(SPI1, 0x03); // 读数据命令
SPI_RW(SPI1, (addr >> 16) & 0xFF); // 地址高字节
SPI_RW(SPI1, (addr >> 8) & 0xFF); // 地址中字节
SPI_RW(SPI1, addr & 0xFF); // 地址低字节
for(uint16_t i = 0; i < len; i++)
buf[i] = SPI_RW(SPI1, 0xFF); // 读数据，发空数据收实数据
W25Q_CS_HIGH();
}
操作流程
-
CS拉低
-
发送命令0x03（标准读）
-
发送3字节地址（高→低字节）
-
连续读取数据N字节（读多少收多少）
-
CS拉高
5. 写使能（所有写/擦都需先发此命令）
void W25Q_WriteEnable(void)
{
W25Q_CS_LOW();
SPI_RW(SPI1, 0x06); // 写使能命令
W25Q_CS_HIGH();
}
操作流程
-
CS拉低
-
发送命令0x06
-
CS拉高
6. 页编程（0x02）
void W25Q_PageProgram(uint8_t* buf, uint32_t addr, uint16_t len)
{
W25Q_WriteEnable(); // 先写使能
W25Q_CS_LOW();
SPI_RW(SPI1, 0x02); // 页编程命令
SPI_RW(SPI1, (addr >> 16) & 0xFF);
SPI_RW(SPI1, (addr >> 8) & 0xFF);
SPI_RW(SPI1, addr & 0xFF);
for(uint16_t i = 0; i < len; i++)
SPI_RW(SPI1, buf[i]);
W25Q_CS_HIGH();
}
-
注意：
len不能超过256，且写前目标区必须擦除（否则会变成0/1不可逆）。
操作流程
-
写使能（见上面）
-
CS拉低
-
发送命令0x02（页编程）
-
发送3字节目标地址（写入起始地址）
-
连续写入N个字节数据（最大256字节，不能跨页）
-
CS拉高
-
轮询BUSY（等待写操作完成）
7. 擦除扇区（0x20）
void W25Q_SectorErase(uint32_t addr)
{
W25Q_WriteEnable();
W25Q_CS_LOW();
SPI_RW(SPI1, 0x20); // 扇区擦除命令
SPI_RW(SPI1, (addr >> 16) & 0xFF);
SPI_RW(SPI1, (addr >> 8) & 0xFF);
SPI_RW(SPI1, addr & 0xFF);
W25Q_CS_HIGH();
}
操作流程
-
写使能
-
CS拉低
-
发送命令0x20（擦除4K扇区）
-
发送3字节目标地址（扇区内任意地址）
-
CS拉高
-
轮询BUSY（等待擦除完成）
8. 等待空闲（查询BUSY）
uint8_t W25Q_ReadSR(void)
{
uint8_t status;
W25Q_CS_LOW();
SPI_RW(SPI1, 0x05); // 读状态寄存器命令
status = SPI_RW(SPI1, 0xFF);
W25Q_CS_HIGH();
return status;
}
void W25Q_WaitBusy(void)
{
while(W25Q_ReadSR() & 0x01); // BUSY=1表示忙
}
操作流程
-
CS拉低
-
发送命令0x05（读状态寄存器1）
-
读取一个字节（bit0为BUSY，1=忙）
-
CS拉高
三、完整的写数据典型流程
-
擦除扇区
-
等待空闲
-
页编程写入
-
等待空闲
-
读数据校验
四、代码小结与注意
-
每次写/擦都需先
写使能。 -
写操作必须以页为单位，不能跨页。
-
写入前要擦除目标区，否则会出现写入不成功（只能1变0，不能0变1）。
-
擦写操作时间较长，须等待
BUSY位为0后再进行下一步。
五、实用参考（最简测试）
// 写入数据
uint8_t buf[256];
for(int i=0;i<256;i++) buf[i]=i;
W25Q_SectorErase(0x000000); // 擦除首个扇区
W25Q_WaitBusy();
W25Q_PageProgram(buf, 0x000000, 256);
W25Q_WaitBusy();
// 读取并校验
uint8_t rbuf[256];
W25Q_ReadData(rbuf, 0x000000, 256);
// 检查rbuf与buf是否一致
总结要点
-
所有**命令操作都是"CS拉低→发命令→发地址→数据收发→CS拉高"**的顺序
-
写/擦都需先写使能，并轮询BUSY位等待操作完成
-
写操作必须页对齐、扇区先擦除
HAL库
w25q128.c
#include "w25q128.h"
// 全局SPI句柄
SPI_HandleTypeDef spi_handle = {0};
/*
* @brief 初始化SPI1外设与相关GPIO
* @note SPI参数可根据实际需求进行选择和优化，具体说明见下方每行注释
*/
void w25q128_spi_init(void)
{
spi_handle.Instance = SPI1; // 选择SPI1（可选：SPI1/SPI2/SPI3）
spi_handle.Init.Mode = SPI_MODE_MASTER; // 主机模式（SPI_MODE_MASTER/SPI_MODE_SLAVE）
spi_handle.Init.Direction = SPI_DIRECTION_2LINES; // 全双工（2LINES：MOSI+MISO，1LINE仅单向）
spi_handle.Init.DataSize = SPI_DATASIZE_8BIT; // 每帧8位（可选：8/16位，Flash一般用8位）
spi_handle.Init.CLKPolarity = SPI_POLARITY_LOW; // 时钟空闲低电平CPOL=0（LOW/高CPOL=1）
spi_handle.Init.CLKPhase = SPI_PHASE_1EDGE; // 第1个时钟沿采样（CPHA=0，SPI标准模式0）
spi_handle.Init.NSS = SPI_NSS_SOFT; // 软件NSS，自己用GPIO控制片选（SOFT/HARD）
spi_handle.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16; // 波特率分频16，实际SPI时钟=主频/16。可选2/4/8/16/32/64/128/256（根据芯片最大时钟和Flash规格选用，W25Q128最高104MHz，但STM32 SPI1建议不超过主频/2）
spi_handle.Init.FirstBit = SPI_FIRSTBIT_MSB; // 先发高位（MSB/LSB，W25Q系列要求MSB先行）
spi_handle.Init.TIMode = SPI_TIMODE_DISABLE; // 禁用TI模式（一般不用）
spi_handle.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE; // 禁用CRC校验
spi_handle.Init.CRCPolynomial = 7; // CRC多项式，禁用CRC时无实际意义
HAL_SPI_Init(&spi_handle);
}
/*
* @brief HAL库SPI底层初始化函数
* @note 配置SPI管脚、时钟等，注意CS片选管脚是软件控制
*/
void HAL_SPI_MspInit(SPI_HandleTypeDef *hspi)
{
if(hspi->Instance == SPI1)
{
GPIO_InitTypeDef gpio_initstruct = {0};
__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟
__HAL_RCC_SPI1_CLK_ENABLE(); // 使能SPI1时钟
// PA4: CS，片选（推挽输出，用户手动控制）
gpio_initstruct.Pin = GPIO_PIN_4;
gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
gpio_initstruct.Pull = GPIO_PULLUP; // 上拉
gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH; // 高频率
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET); // 初始拉高片选
// PA5: SCK（SPI时钟），PA7: MOSI（主机数据输出）
gpio_initstruct.Pin = GPIO_PIN_5 | GPIO_PIN_7;
gpio_initstruct.Mode = GPIO_MODE_AF_PP; // 复用推挽输出
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
// PA6: MISO（主机数据输入）
gpio_initstruct.Pin = GPIO_PIN_6;
gpio_initstruct.Mode = GPIO_MODE_INPUT; // 输入模式
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
}
}
/*
* @brief SPI收发一个字节（阻塞模式）
* @param data 要发送的数据（uint8_t，0~255）
* @retval 接收到的数据（uint8_t，0~255）
*/
uint8_t w25q128_spi_swap_byte(uint8_t data)
{
uint8_t recv_data = 0;
HAL_SPI_TransmitReceive(&spi_handle, &data, &recv_data, 1, 1000); // 最后一个参数为超时时间（ms）
return recv_data;
}
/*
* @brief 初始化W25Q128（包括SPI初始化）
*/
void w25q128_init(void)
{
w25q128_spi_init();
}
/*
* @brief 读取W25Q128设备ID
* @retval 16位设备ID，高8位为厂商ID，低8位为设备ID
*/
uint16_t w25q128_read_id(void)
{
uint16_t device_id = 0;
W25Q128_CS(0);
w25q128_spi_swap_byte(FLASH_ManufactDeviceID); // 0x90，读厂家/设备ID指令
w25q128_spi_swap_byte(0x00); // 24位地址（全0）
w25q128_spi_swap_byte(0x00);
w25q128_spi_swap_byte(0x00);
device_id = w25q128_spi_swap_byte(FLASH_DummyByte) << 8; // 读厂商ID
device_id |= w25q128_spi_swap_byte(FLASH_DummyByte); // 读设备ID
W25Q128_CS(1);
return device_id;
}
/*
* @brief 写使能（所有写/擦除操作前都要调用）
*/
void w25q128_write_enable(void)
{
W25Q128_CS(0);
w25q128_spi_swap_byte(FLASH_WriteEnable); // 0x06
W25Q128_CS(1);
}
/*
* @brief 读取状态寄存器1
* @retval 状态寄存器1（BUSY/WEL/保护位等）
*/
uint8_t w25q128_read_sr1(void)
{
uint8_t recv_data = 0;
W25Q128_CS(0);
w25q128_spi_swap_byte(FLASH_ReadStatusReg1); // 0x05
recv_data = w25q128_spi_swap_byte(FLASH_DummyByte);
W25Q128_CS(1);
return recv_data;
}
/*
* @brief 等待W25Q128空闲（忙状态自动查询）
*/
void w25q128_wait_busy(void)
{
while((w25q128_read_sr1() & 0x01) == 0x01); // BUSY=1为忙
}
/*
* @brief 发送24位地址（高字节→低字节）
* @param address 24位物理地址，0~0xFFFFFF
*/
static void w25q128_send_address(uint32_t address)
{
w25q128_spi_swap_byte((address >> 16) & 0xFF); // 发送高8位
w25q128_spi_swap_byte((address >> 8) & 0xFF); // 发送中8位
w25q128_spi_swap_byte(address & 0xFF); // 发送低8位
}
/*
* @brief 读取数据
* @param address 起始地址（0~0xFFFFFF）
* @param data 数据缓存指针
* @param size 要读取的长度（字节数），最大0x1000000
*/
void w25q128_read_data(uint32_t address, uint8_t *data, uint32_t size)
{
W25Q128_CS(0);
w25q128_spi_swap_byte(FLASH_ReadData); // 0x03，标准读取指令
w25q128_send_address(address);
for(uint32_t i = 0; i < size; i++)
data[i] = w25q128_spi_swap_byte(FLASH_DummyByte); // 连续读取
W25Q128_CS(1);
}
/*
* @brief 写入一页数据（最大256字节，不能跨页）
* @param address 起始地址（需保证不跨页，即address%256+size<=256）
* @param data 待写入数据指针
* @param size 写入长度，1~256
*/
void w25q128_write_page(uint32_t address, const uint8_t *data, uint16_t size)
{
if (size == 0 || size > 256)
return; // 非法长度
if (((address & 0xFF) + size) > 256)
return; // 跨页写入，非法！
w25q128_write_enable(); // 写使能
W25Q128_CS(0);
w25q128_spi_swap_byte(FLASH_PageProgram); // 0x02
w25q128_send_address(address);
for(uint16_t i = 0; i < size; i++)
w25q128_spi_swap_byte(data[i]); // 写入每一字节
W25Q128_CS(1);
w25q128_wait_busy(); // 等待空闲
}
/*
* @brief 擦除一个扇区（4KB，地址需4KB对齐）
* @param address 扇区内任意地址，建议为0x0000/0x1000/0x2000...
*/
void w25q128_erase_sector(uint32_t address)
{
w25q128_write_enable();
w25q128_wait_busy(); // 擦除前保证不忙
W25Q128_CS(0);
w25q128_spi_swap_byte(FLASH_SectorErase); // 0x20
w25q128_send_address(address);
W25Q128_CS(1);
w25q128_wait_busy(); // 擦除操作一般较慢，需要等待完成
}
w25q128.h
#ifndef __W25Q128_H__
#define __W25Q128_H__
#include "sys.h"
#include "stm32f1xx_hal.h"
// 片选宏，x=0拉低选中（使能），x=1拉高释放（禁用）
#define W25Q128_CS(x) \
do { \
if (x) \
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET); \
else \
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET); \
} while(0)
/*
* ================= SPI指令集（部分常用，更多请查手册） =================
*/
// 0x90: 读取厂家/设备ID（需跟三个0x00，然后返回厂商ID+设备ID，共2字节）
#define FLASH_ManufactDeviceID 0x90 // 读取厂家/设备ID指令
// 0x9F: 读取JEDEC ID（直接读，返回三字节：厂商ID、存储类型、容量）
#define FLASH_JEDEC_ID 0x9F // 读取JEDEC ID指令
// 0x06: 写使能（所有编程/擦除前都要先发一次）
#define FLASH_WriteEnable 0x06 // 写使能指令
// 0x04: 写禁止（防止误操作写入/擦除）
#define FLASH_WriteDisable 0x04 // 写禁止指令
// 0x05: 读状态寄存器1（BUSY/WEL/保护位等状态）
#define FLASH_ReadStatusReg1 0x05 // 读状态寄存器1
// 0x03: 读取数据（标准读，后跟3字节地址，连续读出N字节数据）
#define FLASH_ReadData 0x03 // 标准读取数据指令
// 0x02: 页编程（写入数据，最大256字节，后跟3字节地址+数据流）
#define FLASH_PageProgram 0x02 // 页编程指令
// 0x20: 扇区擦除（擦除4KB，后跟3字节地址）
#define FLASH_SectorErase 0x20 // 扇区擦除（4KB）指令
// 0xC7/0x60: 整片擦除（清空全部数据）
#define FLASH_ChipErase 0xC7 // 整片擦除指令（C7/60等效）
// 0xFF: Dummy字节（用于SPI读时“占位”，通常发0xFF即可收到有效数据）
#define FLASH_DummyByte 0xFF // 占位字节（用于SPI收发时）
/*
* 其他常用指令说明（可扩展）：
* 0x35：读状态寄存器2
* 0x01：写状态寄存器1/2
* 0x75：进入掉电模式
* 0xAB：释放掉电
* 0xD8：块擦除（64KB）
* 详见Winbond原厂数据手册
*/
// ==== 接口函数声明 ====
void w25q128_init(void);
uint16_t w25q128_read_id(void);
void w25q128_read_data(uint32_t address, uint8_t *data, uint32_t size);
void w25q128_write_page(uint32_t address, const uint8_t *data, uint16_t size);
void w25q128_erase_sector(uint32_t address);
#endif
#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "w25q128.h"
//还有哪些指令
uint8_t data_write[4] = {0x11, 0x22, 0xCC, 0xDD};
uint8_t data_read[4] = {0};
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
led_init(); /* 初始化LED灯 */
uart1_init(115200);
w25q128_init();

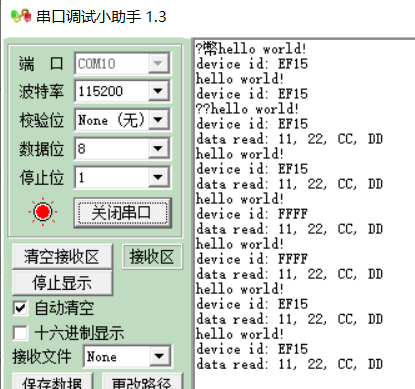

printf("hello world!\r\n");
uint16_t device_id = w25q128_read_id();
printf("device id: %X\r\n", device_id);//我读出来是EF15,良读出来是EF17
// w25q128_erase_sector(0x000000);
// w25q128_write_page(0x000000, data_write, 4);
w25q128_read_data(0x000000, data_read, 4);
printf("data read: %X, %X, %X, %X\r\n", data_read[0], data_read[1], data_read[2], data_read[3]);
while(1)
{
}
}
标准库
main.c
/**
******************************************************************************
* @ 名称 STM32 学习模板
* @ 版本 STD 库 V3.5.0
* @ 描述 适用于嵌入式虚拟仿真平台
*
* @ 注意 本程序只供学习使用
******************************************************************************
*/
#include "sys.h"
#include "stm32f10x_conf.h"
#include "delay.h"
#include "w25q128.h"
#include "IIC_OLED.h"
#include <string.h> // 标准C字符串操作
int main(void)
{
char write_buf[] = "I LOVE YOU"; // 要写入的数据（字符串）
uint8_t read_buf[32] = {0}; // 读出用的缓存，需足够大
uint32_t flash_addr = 0x000100; // Flash目标地址（4K对齐更安全，实验中这里随便选）
//delay_init(); // 延时初始化（确保delay_ms有效）
w25q128_init(); // 初始化W25Q128（SPI、GPIO等）
oled_init(); // 初始化OLED（I2C、字库、寄存器等）
// ---------- 1. 写入W25Q128 ----------
w25q128_erase_sector(flash_addr); // 擦除目标扇区（写入前必须擦除，否则数据可能会出错）
delay_ms(10); // 等待擦除完成，建议加一点延时
w25q128_write_page(flash_addr, (uint8_t*)write_buf, strlen(write_buf));
delay_ms(2); // 写入完成等待，保险起见
// ---------- 2. 读取W25Q128 ----------
w25q128_read_data(flash_addr, read_buf, strlen(write_buf));
read_buf[strlen(write_buf)] = '\0'; // 确保字符串以0结尾
// ---------- 3. OLED显示 ----------
oled_fill(0x00); // 清屏
oled_show_string(0, 2, (char*)read_buf, 16); // 第2行显示，字号16
while(1)
{
// 如果要动态刷新，可以在这里添加代码
}
}
w25q128.c
#include "w25q128.h"
/**********************************************************************
* @brief SPI1和片选GPIO初始化
* SCK-PA5 MISO-PA6 MOSI-PA7 CS-PA4
***********************************************************************/
void w25q128_gpio_spi_init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
SPI_InitTypeDef SPI_InitStructure;
// 1. 打开GPIOA和SPI1时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 使能GPIOA
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE); // 使能SPI1
// 2. 配置SCK/MOSI为复用推挽输出，MISO为浮空输入，CS为推挽输出
// 2.1 SCK-PA5, MOSI-PA7
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 2.2 MISO-PA6
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; // 浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 2.3 CS-PA4
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_SetBits(GPIOA, GPIO_Pin_4); // 默认拉高（不选中）
// 3. 配置SPI1工作模式、参数（模式0：CPOL=0,CPHA=0，8位，主机）
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; // 全双工
SPI_InitStructure.SPI_Mode = SPI_Mode_Master; // 主机模式
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; // 8位数据帧
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low; // 时钟空闲低（CPOL=0）
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge; // 第1个沿采样（CPHA=0）
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; // 软件NSS
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16;// 分频16
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; // MSB先行
SPI_InitStructure.SPI_CRCPolynomial = 7; // CRC多项式，默认
SPI_Init(SPI1, &SPI_InitStructure);
SPI_Cmd(SPI1, ENABLE); // 使能SPI1
}
/**********************************************************************
* @brief SPI收发一个字节
* @param data 要发送的数据（uint8_t，0~255）
* @retval 收到的数据（uint8_t，0~255）
***********************************************************************/
uint8_t w25q128_spi_rw(uint8_t data)
{
// 1. 等待发送缓冲区空
while (SPI_I2S_GetFlagStatus(W25Q128_SPI, SPI_I2S_FLAG_TXE) == RESET);
// 2. 发送数据
SPI_I2S_SendData(W25Q128_SPI, data);
// 3. 等待接收缓冲区非空
while (SPI_I2S_GetFlagStatus(W25Q128_SPI, SPI_I2S_FLAG_RXNE) == RESET);
// 4. 返回收到的数据
return SPI_I2S_ReceiveData(W25Q128_SPI);
}
/**********************************************************************
* @brief W25Q128初始化（包含SPI、GPIO初始化）
***********************************************************************/
void w25q128_init(void)
{
w25q128_gpio_spi_init();
}
/**********************************************************************
* @brief 读取W25Q128设备ID
* @retval 16位设备ID（高8位=厂商ID，低8位=设备ID）
***********************************************************************/
uint16_t w25q128_read_id(void)
{
uint16_t device_id = 0;
W25Q128_CS(0); // 片选拉低
w25q128_spi_rw(FLASH_ManufactDeviceID); // 0x90，命令
w25q128_spi_rw(0x00); // 24位地址，读ID用0x00
w25q128_spi_rw(0x00);
w25q128_spi_rw(0x00);
device_id = w25q128_spi_rw(FLASH_DummyByte) << 8; // 读厂商ID
device_id |= w25q128_spi_rw(FLASH_DummyByte); // 读设备ID
W25Q128_CS(1); // 片选拉高
return device_id;
}
/**********************************************************************
* @brief 写使能（写/擦除前必须调用）
***********************************************************************/
static void w25q128_write_enable(void)
{
W25Q128_CS(0);
w25q128_spi_rw(FLASH_WriteEnable); // 0x06
W25Q128_CS(1);
}
/**********************************************************************
* @brief 读取状态寄存器1
* @retval 状态寄存器1（BUSY/WEL等状态位）
***********************************************************************/
static uint8_t w25q128_read_sr1(void)
{
uint8_t status = 0;
W25Q128_CS(0);
w25q128_spi_rw(FLASH_ReadStatusReg1); // 0x05
status = w25q128_spi_rw(FLASH_DummyByte);
W25Q128_CS(1);
return status;
}
/**********************************************************************
* @brief 等待W25Q128芯片空闲（BUSY=0）
***********************************************************************/
void w25q128_wait_busy(void)
{
while (w25q128_read_sr1() & 0x01); // BUSY=1为忙，0为空闲
}
/**********************************************************************
* @brief 发送24位地址（高8位→中8位→低8位）
* @param address 24位物理地址
***********************************************************************/
static void w25q128_send_address(uint32_t address)
{
w25q128_spi_rw((address >> 16) & 0xFF); // 发送高8位
w25q128_spi_rw((address >> 8) & 0xFF); // 发送中8位
w25q128_spi_rw(address & 0xFF); // 发送低8位
}
/**********************************************************************
* @brief 读取数据（标准读指令）
* @param address 起始地址（0~0xFFFFFF）
* @param data 缓存区指针
* @param size 读取字节数
***********************************************************************/
void w25q128_read_data(uint32_t address, uint8_t *data, uint32_t size)
{
W25Q128_CS(0);
w25q128_spi_rw(FLASH_ReadData); // 0x03
w25q128_send_address(address);
for (uint32_t i = 0; i < size; i++)
data[i] = w25q128_spi_rw(FLASH_DummyByte);
W25Q128_CS(1);
}
/**********************************************************************
* @brief 页编程（写入最大256字节，不能跨页）
* @param address 起始地址（需保证同一页）
* @param data 数据指针
* @param size 写入字节数，1~256
***********************************************************************/
void w25q128_write_page(uint32_t address, const uint8_t *data, uint16_t size)
{
if (size == 0 || size > 256)
return; // 长度非法
if (((address & 0xFF) + size) > 256)
return; // 跨页写入，不支持！
w25q128_write_enable(); // 写使能
W25Q128_CS(0);
w25q128_spi_rw(FLASH_PageProgram); // 0x02
w25q128_send_address(address);
for (uint16_t i = 0; i < size; i++)
w25q128_spi_rw(data[i]);
W25Q128_CS(1);
w25q128_wait_busy(); // 等待操作完成
}
/**********************************************************************
* @brief 擦除一个扇区（4KB，地址4K对齐）
* @param address 扇区内任意地址
***********************************************************************/
void w25q128_erase_sector(uint32_t address)
{
w25q128_write_enable();
w25q128_wait_busy();
W25Q128_CS(0);
w25q128_spi_rw(FLASH_SectorErase); // 0x20
w25q128_send_address(address);
W25Q128_CS(1);
w25q128_wait_busy(); // 擦除时间较长
}
w25q128.h
#ifndef __W25Q128_H__
#define __W25Q128_H__
#include "stm32f10x.h" // STM32F10x标准库头文件
/********** W25Q128 芯片的引脚定义和片选宏 **********/
#define W25Q128_SPI SPI1 // SPI外设
#define W25Q128_CS_PORT GPIOA // 片选端口
#define W25Q128_CS_PIN GPIO_Pin_4 // 片选引脚
// 片选宏，x=0拉低选中，x=1拉高释放
#define W25Q128_CS(x) do { \
if(x) GPIO_SetBits(W25Q128_CS_PORT, W25Q128_CS_PIN); \
else GPIO_ResetBits(W25Q128_CS_PORT, W25Q128_CS_PIN); \
} while(0)
/********** W25Q128 常用指令集（附详细注释） **********/
#define FLASH_ManufactDeviceID 0x90 // 读厂家/设备ID（0x90+3字节地址+2字节ID）
#define FLASH_JEDEC_ID 0x9F // 读JEDEC ID（0x9F+3字节ID）
#define FLASH_WriteEnable 0x06 // 写使能（必须，写/擦前发）
#define FLASH_WriteDisable 0x04 // 写禁止
#define FLASH_ReadStatusReg1 0x05 // 读状态寄存器1（BUSY/WEL/保护等）
#define FLASH_ReadData 0x03 // 标准读数据
#define FLASH_PageProgram 0x02 // 页编程（最多256字节）
#define FLASH_SectorErase 0x20 // 扇区擦除（4KB）
#define FLASH_ChipErase 0xC7 // 整片擦除
#define FLASH_DummyByte 0xFF // Dummy字节（SPI收发时填充）
/********** 接口函数声明 **********/
void w25q128_gpio_spi_init(void); // SPI、GPIO初始化
uint8_t w25q128_spi_rw(uint8_t data); // SPI读写1字节
void w25q128_init(void); // W25Q128初始化
uint16_t w25q128_read_id(void); // 读设备ID
void w25q128_read_data(uint32_t address, uint8_t *data, uint32_t size); // 读数据
void w25q128_write_page(uint32_t address, const uint8_t *data, uint16_t size); // 页写入
void w25q128_erase_sector(uint32_t address); // 扇区擦除
void w25q128_wait_busy(void); // 等待芯片空闲
#endif
openvela 操作系统专为 AIoT 领域量身定制，以轻量化、标准兼容、安全性和高度可扩展性为核心特点。openvela 以其卓越的技术优势，已成为众多物联网设备和 AI 硬件的技术首选，涵盖了智能手表、运动手环、智能音箱、耳机、智能家居设备以及机器人等多个领域。
更多推荐
24
0- 0
已为社区贡献1条内容
所有评论(0)
