基于状态机的按键消抖设计与Verilog实现：原理、状态转移与仿真验证

2301_77513383

1038人浏览 · 2026-01-03 10:20:58

2301_77513383 · 2026-01-03 10:20:58 发布

文章目录

概要

本文将系统介绍一种基于摩尔型状态机的按键消抖硬件设计方案。文章从机械按键的抖动原理出发，深入分析传统消抖方法的局限性，重点阐述为何选择摩尔型状态机——因其输出稳定、状态明确、抗干扰性强，特别适合按键消抖场景。通过四个核心状态（空闲态、按下消抖态、等待释放态、释放消抖态）的划分和状态转移图绘制，结合完整的Verilog实现代码与仿真验证，展示如何设计一个可靠、可配置的按键消抖模块。文章不仅提供可直接复用的工程代码，还详细讨论亚稳态处理、计数器同步、参数化扩展等实际问题，是一篇从理论到实践全面覆盖的硬件设计实战指南。

整体架构流程

一、引言

在嵌入式系统或FPGA开发中，按键输入是最常见的人机交互方式之一。然而，由于机械结构的物理特性，按键在按下和释放的瞬间会产生电平抖动，这种抖动会导致系统误判多次按键动作，影响系统稳定性。因此，按键消抖（Debouncing）是嵌入式系统中必不可少的基础模块。

本文将从按键抖动原理出发，详细讲解基于状态机的按键消抖设计方法，包括状态划分、状态转移图绘制、Verilog代码实现，以及通过仿真验证设计功能的全过程。

二、按键抖动原理分析

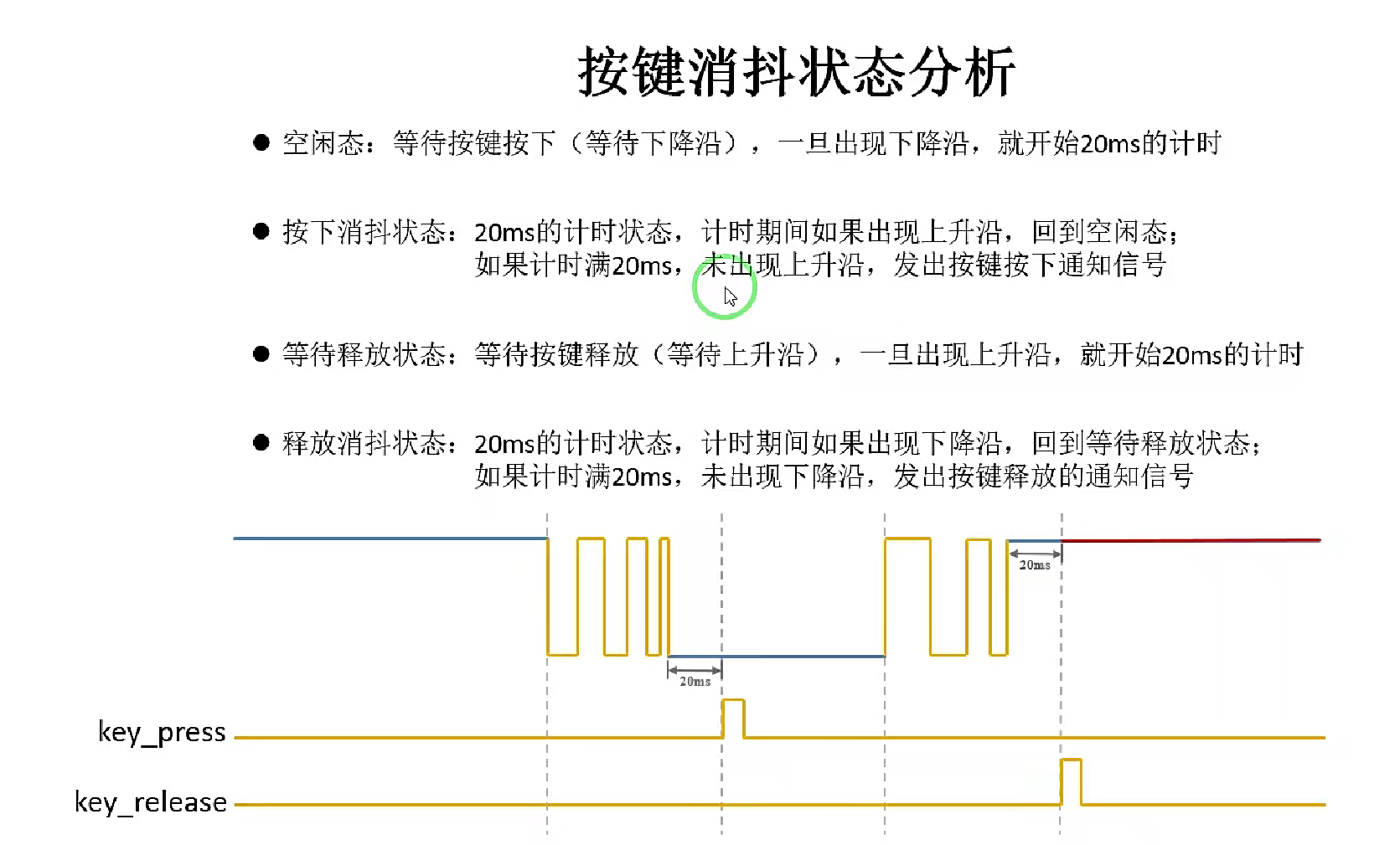

2.1 按键结构与抖动产生原因
轻触按键由塑料外壳、金属触点、弹簧片等组成。按下时，弹簧片变形使触点接通；释放时，弹簧片回弹使触点断开。由于金属触点的弹性振动，会在接通或断开的瞬间产生多次短暂的接触与分离，表现为电平的快速跳变，即“抖动”。
在这里插入图片描述
抖动特点：

持续时间通常在 1ms ~ 20ms 之间
按下抖动比释放抖动更明显
抖动期内会出现多个上升沿和下降沿

2.2 抖动的危害
在FPGA或单片机系统中，系统时钟频率往往在几十MHz，周期仅为几十纳秒。而抖动信号的周期在毫秒级，远大于系统时钟周期。若不处理，一次物理按键会被误检测为多次按键事件，导致功能异常，例如：

串口重复发送
菜单多次跳转
计数器误触发等

三、按键消抖方法对比

3.1 传统延时采样法
检测到按键边沿后，固定延时20ms再采样电平状态。缺点明显：

无法适应抖动时间超过20ms的劣质按键
采样时刻可能仍处于抖动阶段，结果不可靠

3.2 基于稳定时间的判定法（本文采用）
核心思想：以电平持续时间为判定条件，而非固定延时。

按下判定：检测到下降沿后开始计时，低电平持续≥20ms才确认为有效按下，期间若出现上升沿则视为抖动。
释放判定：检测到上升沿后开始计时，高电平持续≥20ms才确认为有效释放。

该方法自适应性强，可靠性高，适用于各类环境。

四、状态机建模与状态转移图

4.1 状态划分
将一次完整的按键过程划分为四个状态：

状态	说明
IDLE	空闲态，等待按键按下
P_FILTER	按下消抖态，检测按下抖动
WAIT_R	等待释放态，按键稳定按下
R_FILTER	释放消抖态，检测释放抖动

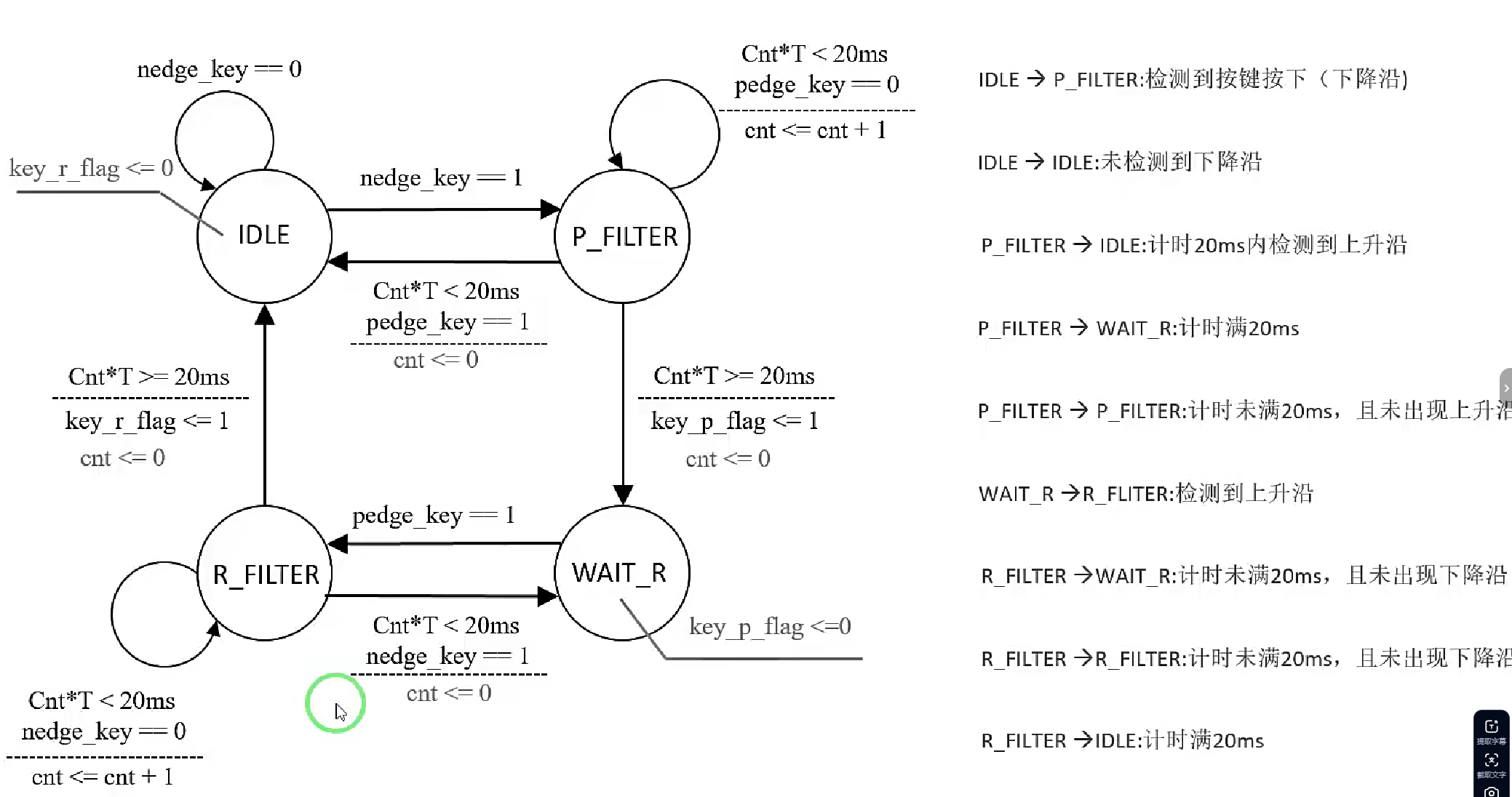

4.2 状态转移图

        +-------------------+
        |       IDLE        |
        | (等待下降沿)      |
        +-------------------+
                | neg_edge
                v
        +-------------------+
        |    P_FILTER       |
        | (计时20ms,检测上升沿)|
        +-------------------+
                | time_20ms & !pos_edge
                v
        +-------------------+
        |    WAIT_R         |
        | (等待上升沿)      |
        +-------------------+
                | pos_edge
                v
        +-------------------+
        |    R_FILTER       |
        | (计时20ms,检测下降沿)|
        +-------------------+
                | time_20ms & !neg_edge
                v
              返回 IDLE

转移条件说明：

neg_edge：下降沿信号
pos_edge：上升沿信号
time_20ms：计时满20ms标志

五、Verilog实现详解

主程序编写：

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Engineer: HZ
// 独立按键消抖设计与验证
// Create Date: 2026/01/01 17:16:22
// Design Name:
// Module Name: key_ffilter
// Project Name:
//////////////////////////////////////////////////////////////////////////////////
module key_filter(
    input           Clk,         // 系统时钟，50MHz
    input           Reset_n,       // 复位信号，低电平有效
    input           Key,         // 原始按键输入（低电平按下）
    output reg      Key_p_flag,  // 按键按下稳定标志（单周期高脉冲）
    output reg      Key_r_flag   // 按键释放稳定标志（单周期高脉冲）
);
//闲状态 （IDLE）、按下抖动滤除状态 （FILTER0）、按下稳定状态 （DOWN） 以及释放抖动滤除状态 （FILTER1）
// --------------------------- 1. 异步信号同步（防亚稳态） ---------------------------
reg sync_d0k;  // 第一级同步寄存器
reg sync_d1k;  // 第二级同步寄存器
reg rk;        // 用于边沿检测的前一拍信号

always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n) begin
        sync_d0k <= 1'b1;  // 按键默认高电平（未按下）
        sync_d1k <= 1'b1;
        rk <= 1'b1;
    end else begin
        sync_d0k <= Key;          // 第一级同步：采集原始按键信号
        sync_d1k <= sync_d0k;     // 第二级同步：稳定信号
        rk <= sync_d1k;           // 存储同步后的前一拍信号，用于边沿检测
    end
end

// --------------------------- 2. 边沿检测（上升沿/下降沿） ---------------------------
wire neg_edge_k;  // 按键下降沿标志（按下瞬间）
wire pos_edge_k;  // 按键上升沿标志（释放瞬间）

// 下降沿：前一拍高，当前拍低（按键按下）
assign neg_edge_k = (rk == 1'b1) && (sync_d1k == 1'b0);
// 上升沿：前一拍低，当前拍高（按键释放）
assign pos_edge_k = (rk == 1'b0) && (sync_d1k == 1'b1);

// --------------------------- 3. 状态机定义与编码 ---------------------------
// 状态枚举：空闲态、按下消抖态、等待释放态、释放消抖态
localparam IDLE      = 2'b00,
           P_FILTER  = 2'b01,
           WAIT_R    = 2'b10,
           R_FILTER  = 2'b11;

reg [1:0] curr_state;  // 当前状态
reg [1:0] next_state;  // 下一状态

// --------------------------- 4. 状态机时序逻辑（状态寄存器） ---------------------------
always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n) begin
        curr_state <= IDLE;  // 复位后进入空闲态
    end else begin
        curr_state <= next_state;  // 时钟沿更新当前状态
    end
end

// --------------------------- 5. 状态机组合逻辑（下一状态判断） ---------------------------
always @(*) begin
    next_state = curr_state;  // 默认保持当前状态
    case (curr_state)
        // 空闲态：等待按键按下（检测下降沿）
        IDLE: begin
            if (neg_edge_k) begin
                next_state = P_FILTER;  // 检测到按下，进入按下消抖态
            end
        end

        // 按下消抖态：计时20ms，判断是否稳定按下
        P_FILTER: begin
            if (time_20ms_reach) begin
                next_state = WAIT_R;  // 20ms稳定，进入等待释放态
            end else if (pos_edge_k) begin
                next_state = IDLE;    // 20ms内检测到释放，判定为抖动，返回空闲态
            end
        end

        // 等待释放态：等待按键释放（检测上升沿）
        WAIT_R: begin
            if (pos_edge_k) begin
                next_state = R_FILTER;  // 检测到释放，进入释放消抖态
            end
        end

        // 释放消抖态：计时20ms，判断是否稳定释放
        R_FILTER: begin
            if (time_20ms_reach) begin
                next_state = IDLE;    // 20ms稳定，返回空闲态
            end else if (neg_edge_k) begin
                next_state = WAIT_R;  // 20ms内检测到按下，判定为抖动，返回等待释放态
            end
        end
    endcase
end

// --------------------------- 6. 20ms计时器（消抖核心） ---------------------------
reg [19:0] cnt;  // 计数器：50MHz时钟下，20ms = 50e6 * 0.02 = 1e6个时钟周期
wire time_20ms_reach;  // 20ms计时完成标志

// 计数器逻辑：仅在消抖态（P_FILTER/R_FILTER）计数，其他状态清零
always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n) begin
        cnt <= 20'd0;
    end else begin
        case (curr_state)
            P_FILTER, R_FILTER: begin  // 按下/释放消抖态：计数
                if (time_20ms_reach) begin
                    cnt <= 20'd0;  // 计时完成，清零计数器
                end else begin
                    cnt <= cnt + 1'b1;
                end
            end
            default: cnt <= 20'd0;  // 其他状态：计数器清零
        endcase
    end
end

// 20ms计时完成判断（50MHz时钟：1e6个周期 = 20ms）
assign time_20ms_reach = (cnt >= 20'd1000000);

// --------------------------- 7. 输出标志信号（按下/释放） ---------------------------
// 按下标志：P_FILTER态计时完成时，输出单周期高脉冲
always @(posedge Clk or negedge Reset_n) begin
    if (Reset_n) begin
       Key_p_flag <= 1'b0;
    end else begin
        if (curr_state == P_FILTER && time_20ms_reach) begin
            Key_p_flag <= 1'b1;  // 按下稳定，置1
        end else if (curr_state == WAIT_R) begin
            Key_p_flag <= 1'b0;  // 进入等待释放态，拉低
        end
    end
end

// 释放标志：R_FILTER态计时完成时，输出单周期高脉冲
always @(posedge Clk or negedge Reset_n) begin
    if (!Reset_n) begin
        Key_r_flag <= 1'b0;
    end else begin
        if (curr_state == R_FILTER && time_20ms_reach) begin
            Key_r_flag <= 1'b1;  // 释放稳定，置1
        end else if (curr_state == IDLE) begin
            Key_r_flag <= 1'b0;  // 回到空闲态，拉低
        end
    end
end

endmodule

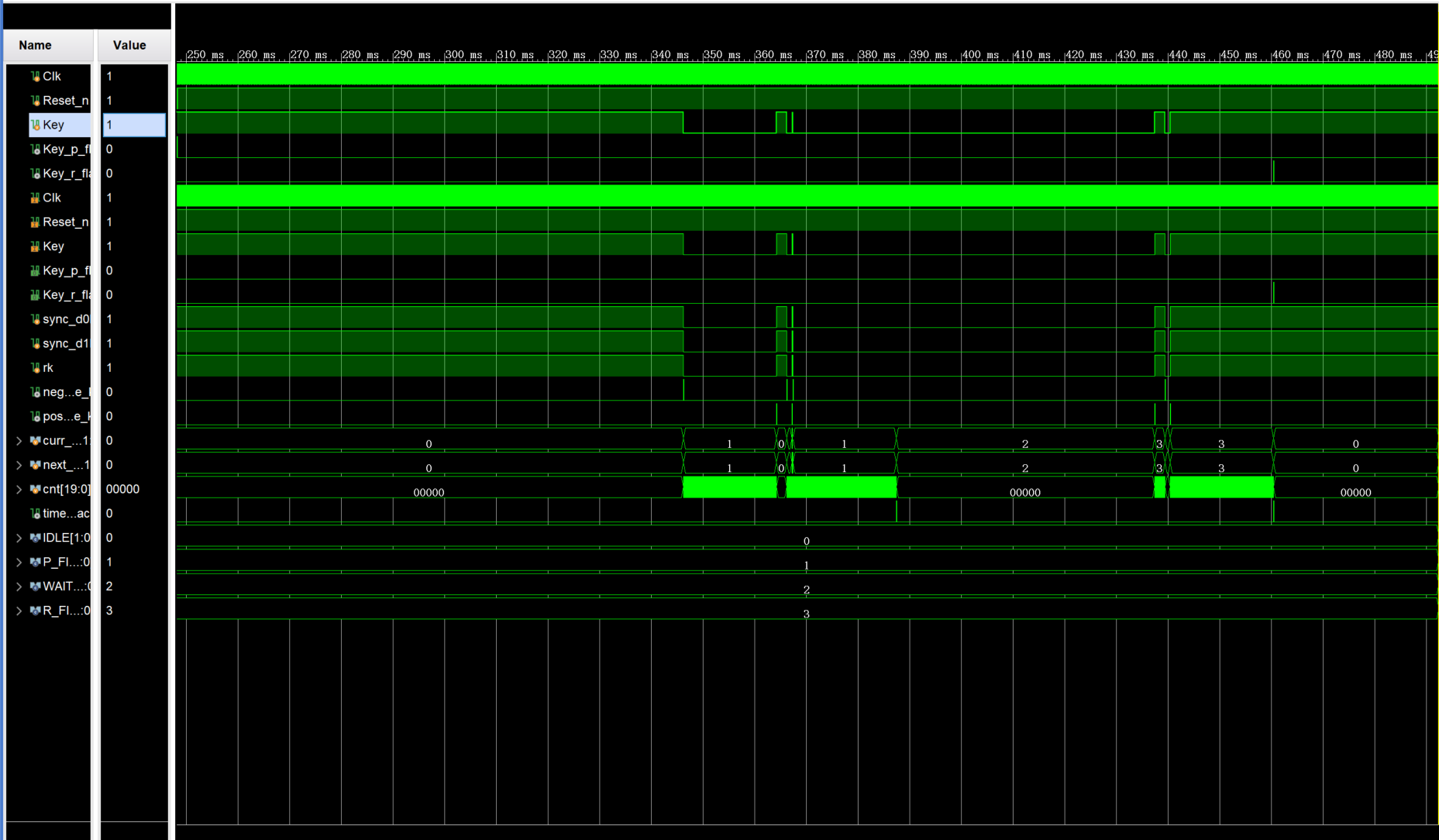

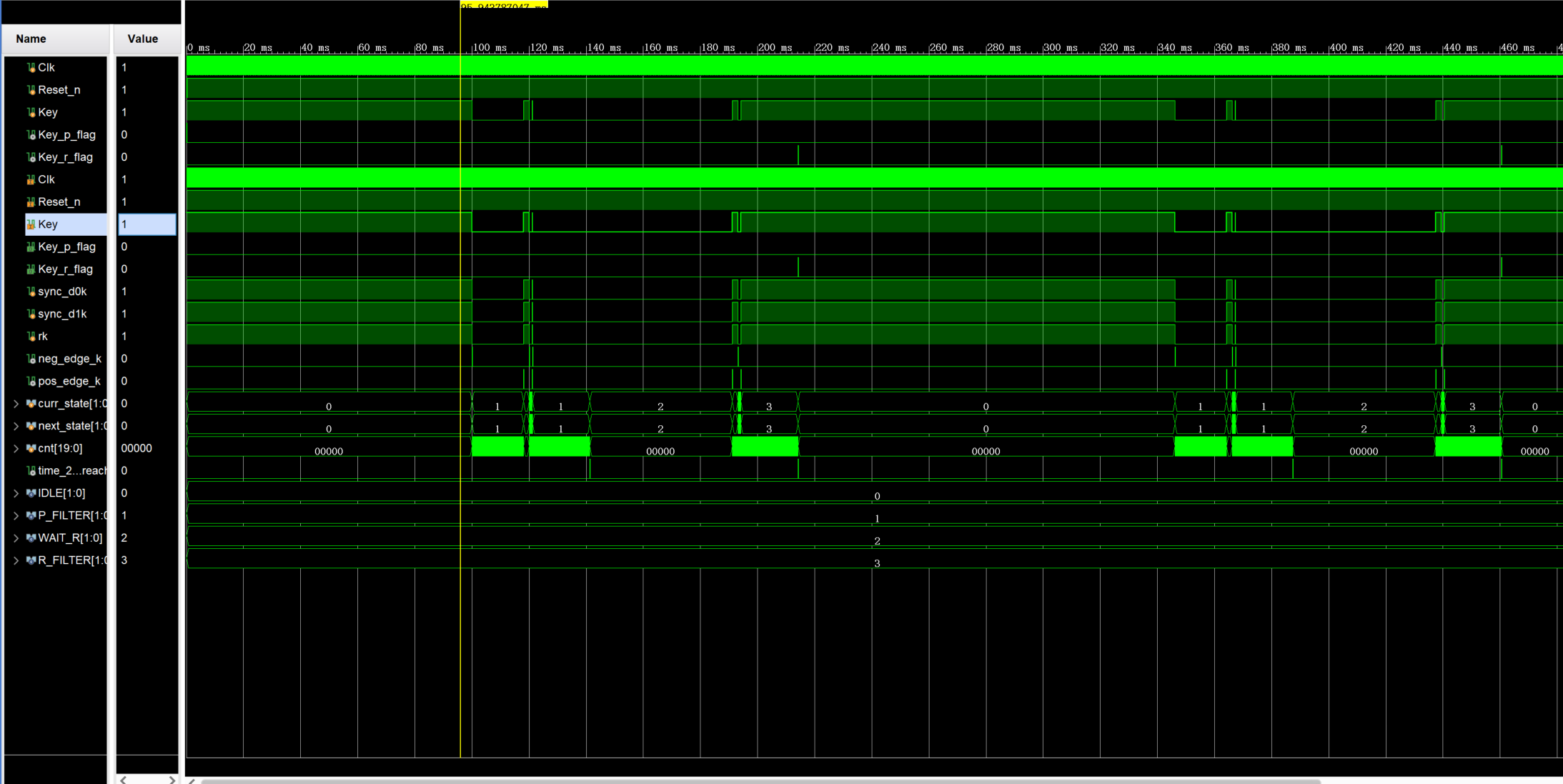

六、仿真验证与波形分析

Testbench设计

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Engineer: HZ
// 独立按键消抖设计与验证
// Create Date: 2026/01/01 17:16:22
// Design Name:
// Module Name: key_ffilter
// Project Name:
//////////////////////////////////////////////////////////////////////////////////
module key_filter_tb;
// --------------------------- 2. 信号定义 ---------------------------
reg Clk;         // 测试时钟
reg Reset_n;       // 测试复位
reg Key;         // 模拟按键输入
wire Key_p_flag; // 模块输出：按下标志
wire Key_r_flag; // 模块输出：释放标志
// --------------------------- 3. 实例化待测试模块 ---------------------------
key_filter uut (
    .Clk(Clk),
    .Reset_n(Reset_n),
    .Key(Key),
    .Key_p_flag(Key_p_flag),
    .Key_r_flag(Key_r_flag)
);
    initial Clk=1;
    always#10 Clk = ~Clk;

    initial begin
        Reset_n=0;
        Key=1;
        #201;
        Reset_n=1;

        //第一次按下测试
        //空闲稳定
        Key=1;
       #100000000//空闲 稳定 100ms

        //按下抖动
        Key=0; #18000000//按下 抖动 低18ms
        Key=1; #2000000//按下 抖动 高2ms
        Key=0; #1000000//按下 抖动 低1ms
        Key=1; #200000//按下 抖动 高0.2ms
        Key=0; #20000000//按下 抖动 低20ms

        //按下稳定
        Key=0; #50000000//按下 稳定 稳定50ms

        //释放抖动
        Key=1; #2000000//释放 抖动 高2ms
        Key=0; #1000000//释放 抖动 低1ms
        Key=1; #2000000//释放 稳定 高20ms

         //释放稳定
        Key=1; #50000000//释放 稳定 继续50ms

       //第二次按下测试
       //空闲稳定
       Key=1; #100000000//释放 稳定 继续100ms

       //按下抖动
        Key=0; #18000000//按下 抖动 低18ms
        Key=1; #2000000//按下 抖动 高2ms
        Key=0; #1000000//按下 抖动 低1ms
        Key=1; #200000//按下 抖动 高0.2ms
        Key=0; #20000000//按下 抖动 低20ms

       //按下稳定
        Key=0; #50000000//按下 稳定 稳定50ms

        //释放抖动
        Key=1; #2000000//释放 抖动 高2ms
        Key=0; #1000000//释放 抖动 低1ms
        Key=1; #2000000//释放 稳定 高20ms

         //释放稳定
        Key=1; #50000000//释放 稳定 继续50ms
        $stop;
       end

endmodule
