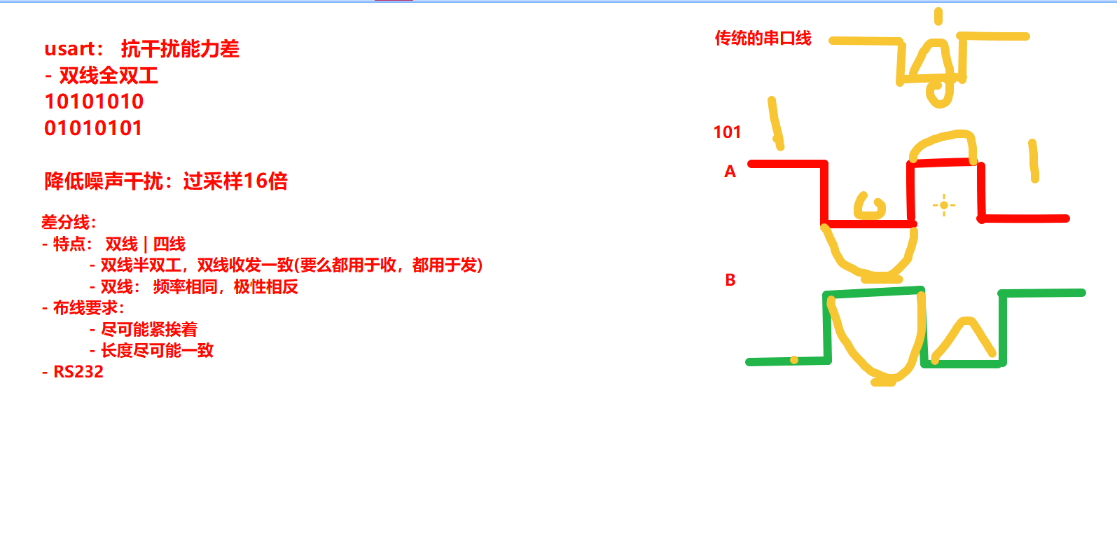

Usart：抗干扰能力差，双线全双工

usart I²C是怎么降低噪声的？

USART 和 I²C 作为嵌入式中常用的串行通信协议，降低噪声的核心思路是「从物理层设计 + 协议层机制」双管齐下—— 物理层减少噪声的产生和耦合，协议层校验噪声带来的数据错误。两者的降噪手段因总线结构不同（USART 是点对点，I²C 是多主多从）有明显差异，下面分别拆解：

一、USART 的降噪手段

USART 是 异步串行通信，通常用 TX/RX 两根信号线 实现点对点通信，噪声主要来自电磁干扰（EMI）和信号反射。它的降噪设计分为 物理层硬件措施 和 协议层容错机制 两类。

1. 物理层：从根源减少噪声干扰

这是 USART 降噪的核心，也是嵌入式开发中最常配置的部分。

（1）采用差分信号传输（RS-485/RS-422 标准）
工业级场景会把 USART 升级为 差分传输（如 RS-485）：用两根线（A/B）传输互补的差分信号，噪声会同时耦合到两根线上，接收端通过计算两根线的电压差还原信号，共模噪声会被抵消。这是 USART 抗干扰能力提升最显著的手段，适合远距离（几百米）、强电磁干扰的场景（如工业现场）。
差分线的特点为：（1）双线|四线，（2）双线半双工，双线收发一致；（3）双线频率相同，极性相反。
差分线的布线要求：（1）尽可能挨着（2）长度尽可能一致。
RS232等于串口、RS485双线半双工、RS422四线全双
（2）匹配阻抗，消除信号反射
当 USART 通信速率较高（如超过 115200bps）或传输距离较远时，信号在导线末端会发生反射，反射信号会和原信号叠加，形成噪声干扰。解决方法是 在总线末端并联匹配电阻（通常 120Ω，和导线特性阻抗一致），吸收反射信号，减少信号畸变。
（3）电平标准优化
普通 TTL 电平（高电平 3.3V/5V，低电平 0V）抗干扰阈值低，噪声容易误触发电平翻转。改用 RS-232 电平（高电平 +12V，低电平 -12V），电平摆幅更大，抗干扰能力更强；缺点是需要电平转换芯片（如 MAX232），且传输距离较短（几十米）。
（4）硬件滤波
在 TX/RX 信号线靠近芯片引脚的位置，串联 小阻值电阻（如 10Ω~100Ω） 或并联 小电容（如 100pF），组成 RC 低通滤波器，滤除高频噪声（如电磁辐射带来的尖峰干扰）。注意：电容不能太大，否则会导致信号边沿变缓，限制通信速率。

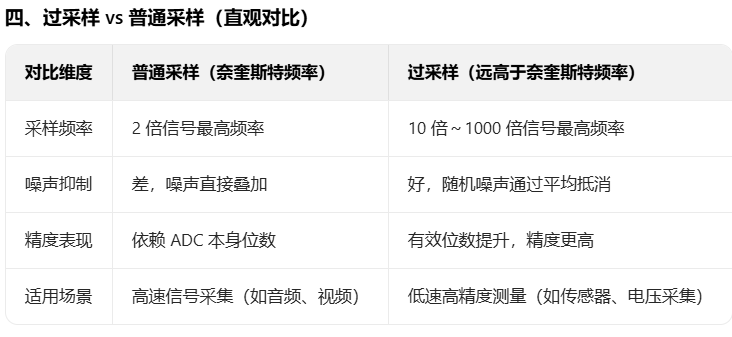

（5）过采样
在一个比特周期内采样 3 次 / 5 次，取多数值作为最终结果（比如 3 次采样中有 2 次是高电平，就判定为 1），这就是串口通信中的 「3 次采样法则」，是硬件层面的过采样，能有效抵抗噪声导致的比特错误，一般情况下使用的采样频率位16倍的波特率，判断的标准是取任意3份，结果应该一致，同为1或者同为0，其他数据为被干扰无效数据。若大于16倍成本高，若采样频率低，数据容易很粗糙。如果三个值都一样也有可能会出现问题，很严重的硬件问题。

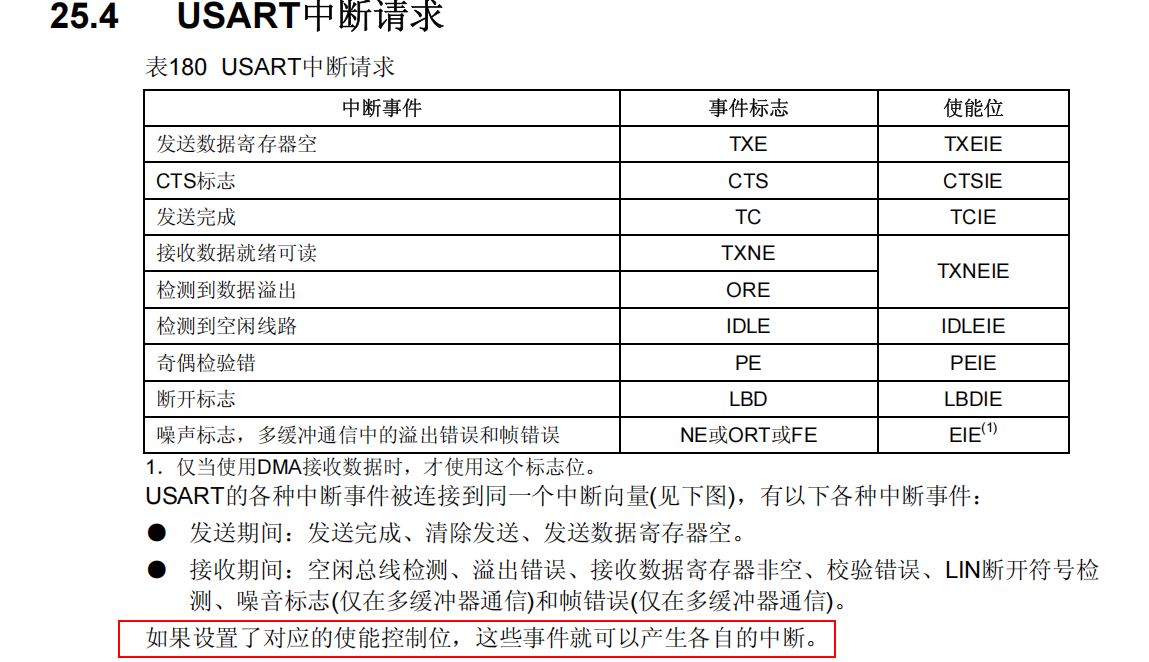

2. 协议层：容错 + 校验，修正噪声导致的错误

即使物理层有降噪措施，仍可能出现比特错误，USART 协议层通过以下机制兜底：
起始位 + 停止位的帧同步机制USART 采用异步帧格式：1位起始位（低电平） + n位数据位 + 1位校验位 + 1位停止位（高电平）。一般情况下是10位（没有校验位）
奇偶校验位在数据位后添加 1 位校验位，分为奇校验 / 偶校验：
- 奇校验：整个帧（数据位 + 校验位）的 1 的个数为奇数；
- 偶校验：整个帧的 1 的个数为偶数。接收端会重新计算 1 的个数，若和校验位不符，判定为帧错误，丢弃该数据。缺点：只能检测奇数个比特错误，无法检测偶数个比特错误，适合对可靠性要求不高的场景。
软件层面的重传 + 校验（自定义机制）对于高可靠性需求的场景，会在 USART 数据帧中自定义 校验字段（如 CRC 校验、和校验），接收端计算校验值，若不一致则请求发送端重传，进一步降低错误率。

二、I²C 的降噪手段

I²C 是 同步串行通信，采用 SDA（数据线）+ SCL（时钟线） 两根线实现多主多从通信，总线挂载多个设备，噪声干扰的风险更高。它的降噪手段同样分为物理层和协议层，且有独特的总线机制。

1. 物理层：总线结构优化 + 硬件防护

上拉电阻的关键作用I²C 是 开漏输出 总线，SDA 和 SCL 必须外接上拉电阻（通常 1kΩ~10kΩ）才能输出高电平。上拉电阻的取值直接影响抗干扰能力：
- 电阻太小：总线电平翻转速度快，但功耗大，且容易引入电源噪声；
- 电阻太大：总线电平翻转慢，通信速率降低，但抗干扰能力更强（电平更稳定）。实际开发中需要根据通信速率和总线长度匹配上拉电阻（如 100kHz 速率用 4.7kΩ，400kHz 用 2.2kΩ）。
总线电容控制I²C 总线上所有设备的引脚电容会叠加，总线电容过大会导致 SDA/SCL 信号边沿变缓，容易被噪声干扰触发误采样。降噪措施：
1. 减少总线上挂载的设备数量；
2. 缩短导线长度，使用屏蔽线降低电磁干扰；
3. 选择引脚电容小的芯片（datasheet 中会标注 C_pin 参数）。
差分 I²C（I3C 或工业级 I²C 标准）普通 I²C 是单端信号，抗共模干扰能力弱。工业场景会采用 差分 I²C：SDA/SCL 各用一对差分线传输，原理和 RS-485 类似，能抵消共模噪声，适合远距离、强干扰环境。
硬件滤波和静电防护和 USART 类似，可在 SDA/SCL 线上串联小电阻（如 22Ω）抑制高频噪声，并联 TVS 管或压敏电阻，防止静电放电（ESD）损坏总线和芯片。

2. 协议层：总线仲裁 + 应答机制 + 校验

I²C 协议本身设计了多种容错机制，应对噪声导致的通信异常：

（1）位同步机制（时钟同步）
I²C 是同步通信，SCL 时钟由主设备控制，所有从设备的采样时刻都和 SCL 上升沿同步。只有在 SCL 高电平时，SDA 的电平才被判定为有效，噪声导致的 SDA 电平抖动（发生在 SCL 低电平时）会被忽略，大大降低误采样概率。
（2）应答（ACK/NACK）机制
每传输一个字节（8 位）后，接收端必须回复一个 应答位（ACK，低电平）：
- 若接收端成功接收字节，回复 ACK，发送端继续传输下一字节；
- 若接收端未成功接收（如噪声导致比特错误），回复 NACK，发送端会停止传输或重传。这个机制是 I²C 保证数据传输可靠性的核心，能及时发现单字节传输错误。
（3）总线仲裁机制（多主设备场景）
当多个主设备同时抢占总线时，噪声可能导致总线冲突。I²C 的仲裁机制会让每个主设备在发送数据时，同时监听 SDA 电平：若自己发送的电平和总线实际电平不一致，说明发生冲突，立即退出总线竞争，避免数据错乱。
（4）软件校验（自定义 CRC）

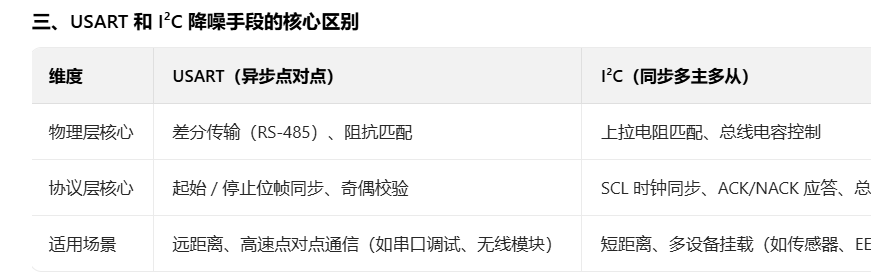

标准 I²C 协议没有内置 CRC 校验，对于高可靠性需求（如传感器数据传输），可以在数据帧末尾添加 CRC 校验字节，接收端通过 CRC 算法验证数据完整性，错误则重传。
