一、前言

GD32H759 是 GigaDevice 推出的 Cortex‑M7 高性能 MCU，主频最高 600MHz，带 FPU 和丰富片上外设，非常适合跑 RTOS。 FreeRTOS 则是目前应用最广泛的轻量级实时操作系统，内核小巧、移植简单，官方已经提供了 Cortex‑M7 的标准移植层。

这篇文章记录把 FreeRTOS V202212.00 移植到 GD32H759 + Keil MDK（使用 ARM Compiler 5） 的完整过程，包括踩坑和调试经验，最终实现一个简单的 FreeRTOS 点灯任务，并通过串口打印调试信息。

---

二、工程准备

2.1 硬件与软件环境

• MCU：GD32H759 系列（本文以 GD32H759I_start开发板为例）。

• IDE：Keil MDK‑ARM 5.x

• 编译器：ARM Compiler V5.06（armcc）

• FreeRTOS：FreeRTOS‑Kernel V202212.00

• 官方库：GD32H7xx 标准外设库

保证先有一个 裸机点灯 的 Keil 工程，这是移植的基础。

2.2 新建/拷贝基础工程

通常做法是：

1. 使用 GigaDevice 提供的 GD32H759 示例工程，复制一份作为 FreeRTOS 工程模板。

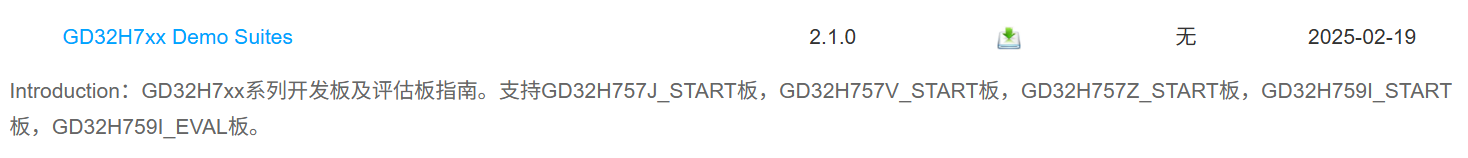

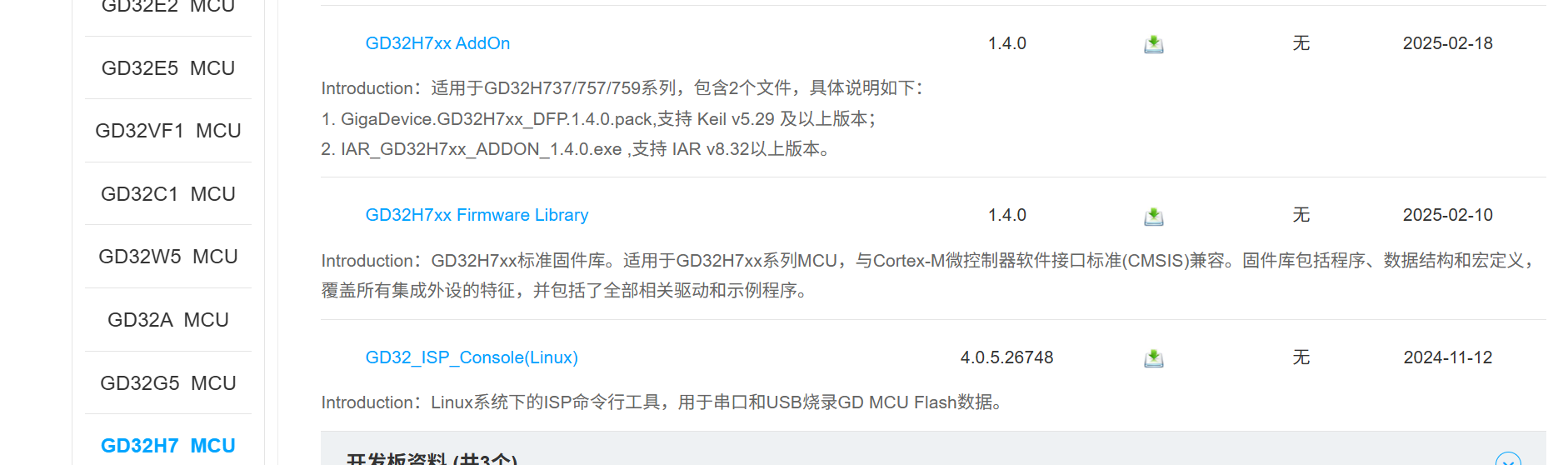

浏览器搜索“兆易创新资料下载中心”，左边点击GD32H7，右边找到应用软件，找到GD32H7xx addon   ,如果自己的keil里面没得GD32H7的包，那么就得先安装这个包。

然后下载这官方个例程

自己先跑一下这个例程，能否在板子上正常的跑起来。没问题就可以。

移植第一个点灯例程作为模板。

---

三、添加 FreeRTOS 内核到 GD32 工程

3.1 拷贝 FreeRTOS 源码

从 FreeRTOS 官方仓库下载内核源码后，下载 FreeRTOS - FreeRTOS™

拷贝以下文件到工程根目录下的 FreeRTOS 文件夹。

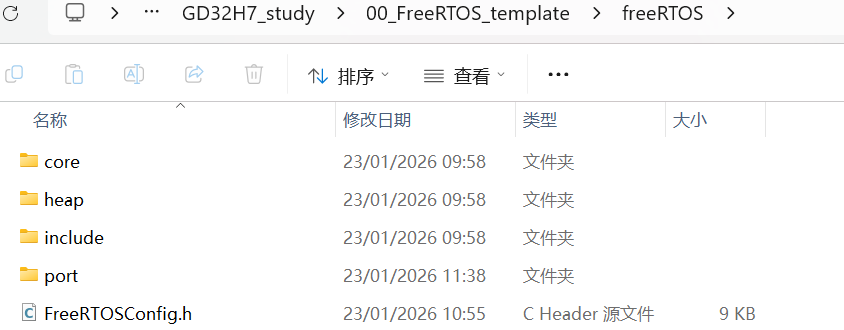

自己创建FreeRTOS 文件结构如下：

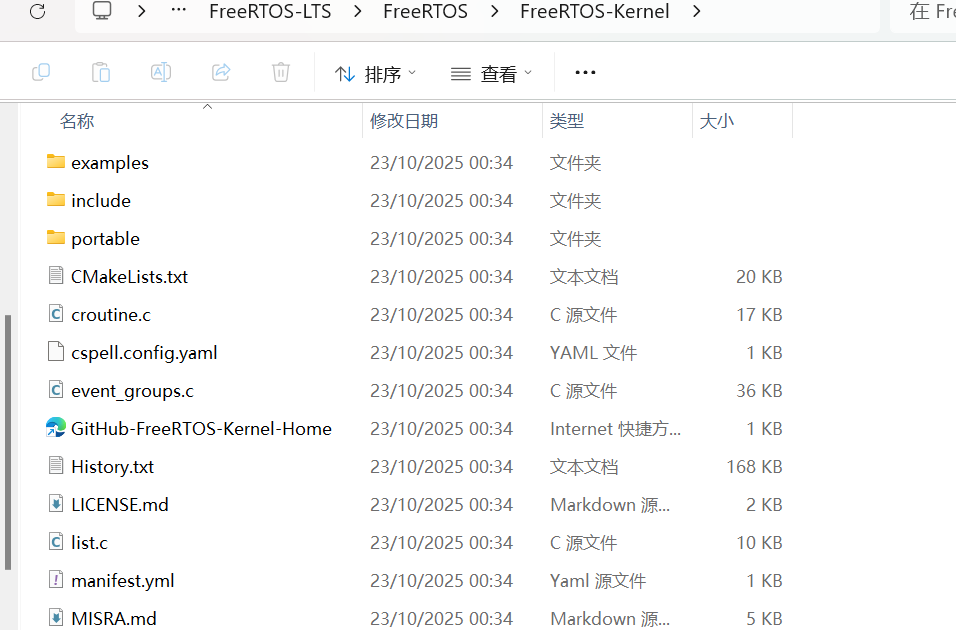

解压后的freertos文件

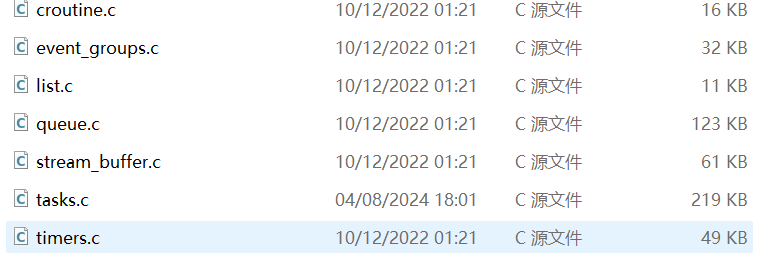

复制一下文件到core

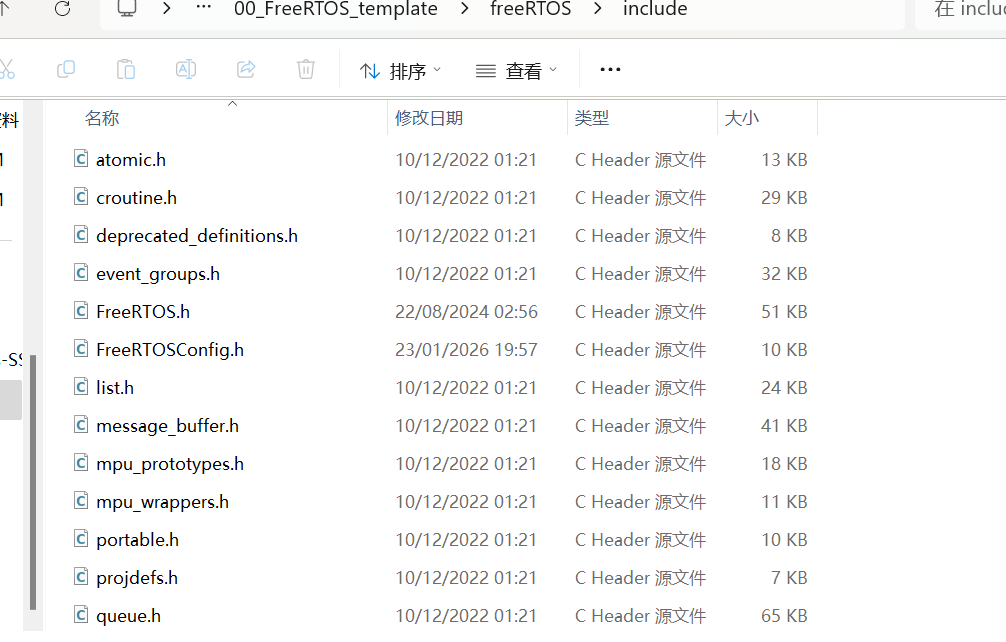

头文件：

• 整个 FreeRTOS/Source/include/ 目录。

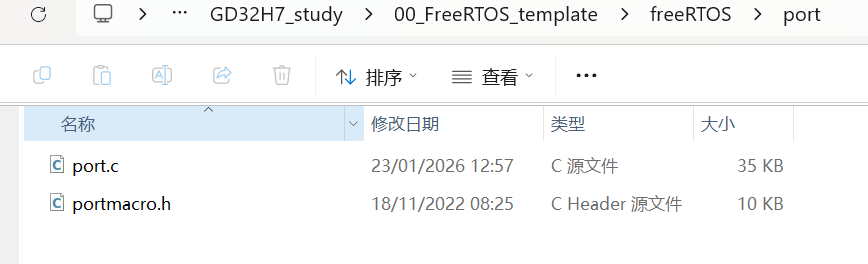

使用Keil AC5则需要移植RVDS路径的port.c，AC6则是GCC下的.

• FreeRTOS/Source/portable/RVDS/ARM_CM7/r0p1/port.c

• FreeRTOS/Source/portable/RVDS/ARM_CM7/r0p1/portmacro.h

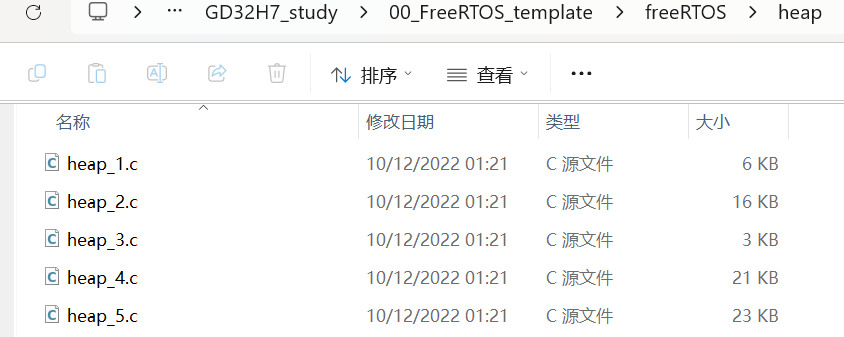

内存管理：

• FreeRTOS/Source/portable/MemMang/heap_4.c（常用，支持内存合并）

3.2 在 Keil 工程中加入文件

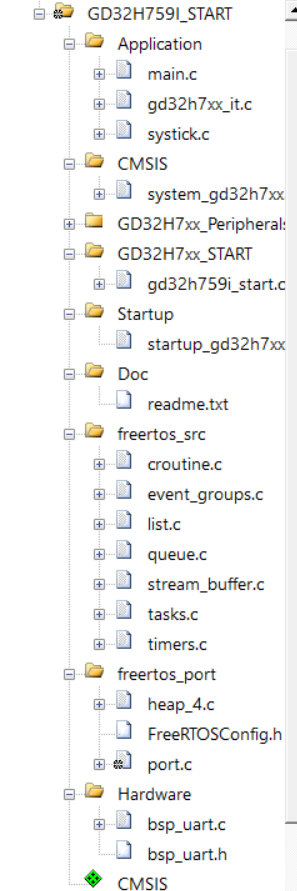

建议在 Keil 工程中建立如下的分组，结构更清晰：

3.3 配置头文件路径

在 Keil 中打开 Options for Target → C/C++ → Include Paths，加入freertos的头文件路径。

确保没有把 GCC\ARM_CM7 路径也加进来，否则容易和 AC5 产生语法冲突。

---

四、编写 FreeRTOSConfig.h（GD32H759 版）

在工程中新建 FreeRTOSConfig.h，核心配置如下，可以根据需要调整参数

#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H

#include "gd32h7xx.h"
#include "bsp_uart.h"

/*-----------------------------------------------------------
 * Application specific definitions.
 *
 * These definitions should be adjusted for your particular hardware and
 * application requirements.
 *
 * THESE PARAMETERS ARE DESCRIBED WITHIN THE 'CONFIGURATION' SECTION OF THE
 * FreeRTOS API DOCUMENTATION AVAILABLE ON THE FreeRTOS.org WEB SITE.
 *
 * See http://www.freertos.org/a00110.html
 *----------------------------------------------------------*/
//针对不同的编译器调用不同的stdint.h文件
/* Ensure stdint is only used by the compiler, and not the assembler. */
#if defined(__ICCARM__) || defined(__CC_ARM) || defined(__GNUC__)
	#include <stdint.h>
	extern uint32_t SystemCoreClock;
#endif

/* 置1：RTOS使用抢占式调度器；置0：RTOS使用协作式调度器（时间片）
 *
 * 注：在多任务管理机制上，操作系统可以分为抢占式和协作式两种。
 * 协作式操作系统是任务主动释放CPU后，切换到下一个任务。
 * 任务切换的时机完全取决于正在运行的任务。
 */
#define configUSE_PREEMPTION			1

/*
 * 写入实际的CPU内核时钟频率，也就是CPU指令执行频率，通常称为Fclk
 * Fclk为供给CPU内核的时钟信号，我们所说的cpu主频为 XX MHz，
 * 就是指的这个时钟信号，相应的，1/Fclk即为cpu时钟周期；
 */
#define configCPU_CLOCK_HZ				( SystemCoreClock )
//RTOS系统节拍中断的频率。即一秒中断的次数，每次中断RTOS都会进行任务调度
#define configTICK_RATE_HZ				( ( TickType_t ) 1000 )
//可使用的最大优先级
#define configMAX_PRIORITIES			( 32 )
//空闲任务使用的堆栈大小
#define configMINIMAL_STACK_SIZE		( ( unsigned short ) 128 )
//任务名字字符串长度
#define configMAX_TASK_NAME_LEN			( 10 )

#define configUSE_16_BIT_TICKS			0
//空闲任务放弃CPU使用权给其他同优先级的用户任务
#define configIDLE_SHOULD_YIELD			1
//使用互斥信号量
#define configUSE_MUTEXES				1
/* 设置可以注册的信号量和消息队列个数 */
#define configQUEUE_REGISTRY_SIZE		8
//使用递归互斥信号量
#define configUSE_RECURSIVE_MUTEXES		1

#define configUSE_APPLICATION_TASK_TAG	0
//为1时使用计数信号量
#define configUSE_COUNTING_SEMAPHORES	1

#define configGENERATE_RUN_TIME_STATS	0

/*****************************************************************
              FreeRTOS与内存申请有关配置选项
*****************************************************************/
//支持动态内存申请
#define configSUPPORT_DYNAMIC_ALLOCATION        1
//支持静态内存
#define configSUPPORT_STATIC_ALLOCATION			0
//系统所有总的堆大小
#define configTOTAL_HEAP_SIZE					((size_t)(36*1024))
/***************************************************************
             FreeRTOS与钩子函数有关的配置选项
**************************************************************/
/* 置1：使用空闲钩子（Idle Hook类似于回调函数）；置0：忽略空闲钩子
 *
 * 空闲任务钩子是一个函数，这个函数由用户来实现，
 * FreeRTOS规定了函数的名字和参数：void vApplicationIdleHook(void )，
 * 这个函数在每个空闲任务周期都会被调用
 * 对于已经删除的RTOS任务，空闲任务可以释放分配给它们的堆栈内存。
 * 因此必须保证空闲任务可以被CPU执行
 * 使用空闲钩子函数设置CPU进入省电模式是很常见的
 * 不可以调用会引起空闲任务阻塞的API函数
 */

#define configUSE_IDLE_HOOK				0

/* 置1：使用时间片钩子（Tick Hook）；置0：忽略时间片钩子
 *
 *
 * 时间片钩子是一个函数，这个函数由用户来实现，
 * FreeRTOS规定了函数的名字和参数：void vApplicationTickHook(void )
 * 时间片中断可以周期性的调用
 * 函数必须非常短小，不能大量使用堆栈，
 * 不能调用以”FromISR" 或 "FROM_ISR”结尾的API函数
 */
 /*xTaskIncrementTick函数是在xPortSysTickHandler中断函数中被调用的。因此，vApplicationTickHook()函数执行的时间必须很短才行*/
#define configUSE_TICK_HOOK				0

#define configUSE_MALLOC_FAILED_HOOK	0
/*
 * 大于0时启用堆栈溢出检测功能，如果使用此功能
 * 用户必须提供一个栈溢出钩子函数，如果使用的话
 * 此值可以为1或者2，因为有两种栈溢出检测方法 */
#define configCHECK_FOR_STACK_OVERFLOW	1
/* 置1：启用堆栈溢出检测功能；置0：忽略堆栈溢出检测功能
 * 此值可以为1或者2，因为有两种栈溢出检测方法 */
//#define configCHECK_FOR_STACK_OVERFLOW  2
/* 置1：启用 malloc 失败钩子函数；置0：忽略 malloc 失败钩子函数
 * 当动态内存申请失败时，会调用此钩子函数
 * 此值可以为1或者2，因为有两种 malloc 失败检测方法 */
//#define configUSE_MALLOC_FAILED_HOOK    1

/***********************************************************************
                FreeRTOS与软件定时器有关的配置选项
**********************************************************************/
/* Software timer definitions. */
#define configUSE_TIMERS				1
#define configTIMER_TASK_PRIORITY		 (configMAX_PRIORITIES-1)
#define configTIMER_QUEUE_LENGTH		10
#define configTIMER_TASK_STACK_DEPTH	( configMINIMAL_STACK_SIZE * 2 )

/* Set the following definitions to 1 to include the API function, or zero
to exclude the API function. */
#define INCLUDE_vTaskPrioritySet		1
#define INCLUDE_uxTaskPriorityGet		1
#define INCLUDE_vTaskDelete				1
#define INCLUDE_vTaskCleanUpResources	1
#define INCLUDE_vTaskSuspend			1
#define INCLUDE_vTaskDelayUntil			1
#define INCLUDE_vTaskDelay				1

//#define INCLUDE_vTaskSuspend                          1
#define INCLUDE_xResumeFromISR                          1
#define configUSE_TRACE_FACILITY                        1
#define configUSE_STATS_FORMATTING_FUNCTIONS            1
// 硬件适配
//#define configSYSTICK_CLOCK_HZ      configCPU_CLOCK_HZ // SysTick 时钟源
//#define configSYSTICK_PERIPHERAL    SYSTICK_CLKSOURCE_HCLK // 使用内核时钟

// 中断优先级配置（Cortex-M4）
//#define configKERNEL_INTERRUPT_PRIORITY   0xF0 // 最低优先级（FreeRTOS 系统中断）
//#define configMAX_SYSCALL_INTERRUPT_PRIORITY 0x80 // 允许调用 FreeRTOS API 的最高中断优先级

/* 放在 FreeRTOSConfig.h 中 */
#define configENABLE_FPU    1
#define configENABLE_MPU    0

/* Cortex-M specific definitions. */
#ifdef __NVIC_PRIO_BITS
	/* __BVIC_PRIO_BITS will be specified when CMSIS is being used. */
	#define configPRIO_BITS       		__NVIC_PRIO_BITS
#else
	#define configPRIO_BITS       		4        /* 15 priority levels */
#endif

/* 在调用 “设置优先级” 函数时可以使用的最低中断优先级. */
#define configLIBRARY_LOWEST_INTERRUPT_PRIORITY			0xf

/* 任何调用中断安全的 FreeRTOS API 函数的中断服务程序所能使用的最高中断优先级。
不要从优先级高于此的任何中断中调用中断安全的 FreeRTOS API 函数！（优先级越高，数值越小） */
//系统可管理的最高中断优先级
#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY	5

/* 内核端口层自身使用的中断优先级。这些优先级对所有 Cortex-M 端口都是通用的，并且不依赖任何特定的库函数。. */
#define configKERNEL_INTERRUPT_PRIORITY 		( configLIBRARY_LOWEST_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )
/* !!!! configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to zero !!!!
See http://www.FreeRTOS.org/RTOS-Cortex-M3-M4.html. */
#define configMAX_SYSCALL_INTERRUPT_PRIORITY 	( configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )

/* Normal assert() semantics without relying on the provision of an assert.h
header file. */
#define configASSERT( x ) if( ( x ) == 0 ) { taskDISABLE_INTERRUPTS(); for( ;; ); }

/* Definitions that map the FreeRTOS port interrupt handlers to their CMSIS
standard names. */
/****************************************************************
            FreeRTOS与中断服务函数有关的配置选项
****************************************************************/
#define vPortSVCHandler     SVC_Handler
#define xPortPendSVHandler  PendSV_Handler
#define xPortSysTickHandler SysTick_Handler

#endif /* FREERTOS_CONFIG_H */

这里最关键的是：

• configCPU_CLOCK_HZ 使用 SystemCoreClock，避免频率修改后忘记同步。

• 中断优先级宏设置必须保证 configMAX_SYSCALL_INTERRUPT_PRIORITY 不为 0、且与芯片实际优先级位数匹配，否则会导致 HardFault。

---

五、处理 SysTick / SVC / PendSV 中断冲突

FreeRTOS 在 Cortex‑M 端口中会接管三个系统中断：SysTick、PendSV、SVC。

GD32 的模板工程一般在 gd32h7xx_it.c 里已经给出了默认的中断实现，需要手动处理：

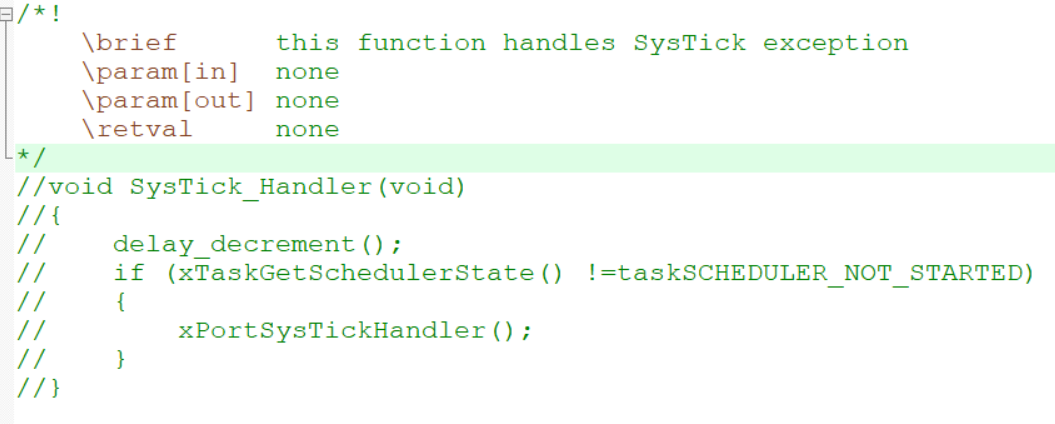

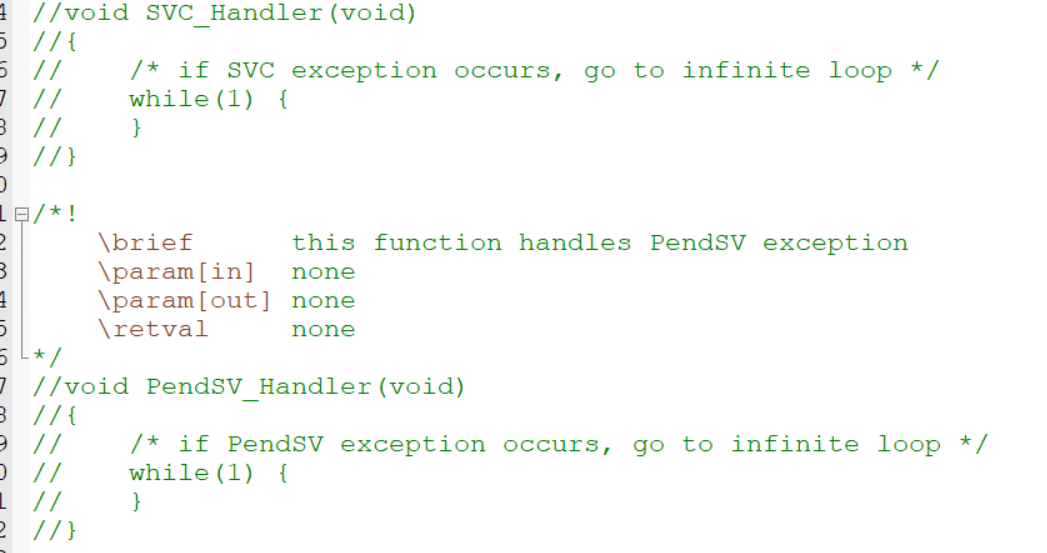

1. 打开 gd32h7xx_it.c，注释或者删掉以下函数。

1. 注意不要再手工调用 SysTick_Config() 或在应用中重新配置 SysTick，避免与 FreeRTOS 配置冲突。

---

六、Keil 中编译器与 FPU 设置（重点坑点）

6.1 选择 ARM Compiler 版本与端口文件匹配

• 使用 ARM Compiler 5（armcc） 时，必须使用 portable\RVDS\ARM_CM7\r0p1 下的 port 文件；

• 如果改用 ARM Compiler 6（armclang），则更适合使用 portable\GCC\ARM_CM7\r0p1 下的文件。

不能出现 AC5 + GCC 端口 或 AC6 + RVDS 端口 这种混搭，否则容易出现内联汇编语法错误或 A1944E 之类的报错。

6.2 FPU 启用与宏定义

在 Keil：

• Options for Target → Target → Floating Point Hardware 选择 Double Precision（GD32H759 支持双精度 FPU）。

某些 FreeRTOS 移植文件在开头会检查：

#ifndef __TARGET_FPU_VFP #error This port can only be used when the project options are configured to enable hardware floating point support. #endif

如果工程设置正确却仍然报错，可以在 C/C++ → Preprocessor Symbols → Define 中手工添加：

__TARGET_FPU_VFP

确保 FPU 检查顺利通过。

---

七、实现第一个 FreeRTOS 点灯任务（PC9）

7.1 LED GPIO 初始化

以板载 PC9 ---led1为例，main.c文件如下：

/**
 * @file main.c
 * @author lingxiao (lingxiao@qq.com)
 * @brief  FreeRTOS在GD32H7xx上的简单应用示例
 * @version 1.0
 * @date 2026-01-23
 *
 * @copyright Copyright (c) 2026
 *
*/


#include "gd32h7xx.h"
#include "systick.h"
#include "bsp_uart.h"
#include "FreeRTOS.h"
#include "task.h"

#define TASK_STACK_SIZE 512      // 任务栈大小,字为单位
#define TASK_PRIORITY   6        // 任务优先级,最大32
TaskHandle_t start_task_handle ; // 任务句柄
void start_task(void *pvParameters);

/*!
    \brief      enable the CPU Chache
    \param[in]  none
    \param[out] none
    \retval     none
*/
static void cache_enable(void)
{
    /* Enable I-Cache */
    SCB_EnableICache();

    //指令缓存（Instruction Cache，ICache）：用于存储CPU最近执行的指令，提高程序执行效率。
    //数据缓存（Data Cache，DCache）：用于存储CPU最近访问的数据，提高数据访问效率。

    /* Enable D-Cache */
    SCB_EnableDCache();
}


/*!
    \brief      main function
    \param[in]  none
    \param[out] none
    \retval     none
*/
int main(void)
{
    /* enable the CPU Cache */
    cache_enable();
    /*串口调试打印初始化   */
	bsp_uart1_init();
    printf("\n");
    printf("FreeRTOS run in gd32h759i demo\r\n");
	printf("hello\n");
    /* 使能GPIOC时钟 配置PC9为输出模式 */
    rcu_periph_clock_enable(RCU_GPIOC);
    gpio_mode_set(GPIOC,GPIO_MODE_OUTPUT,GPIO_PUPD_NONE,GPIO_PIN_9);
    gpio_output_options_set(GPIOC,GPIO_OTYPE_PP,GPIO_OSPEED_60MHZ,GPIO_PIN_9);
    gpio_bit_reset(GPIOC,GPIO_PIN_9);
    /* 创建启动任务 */
    xTaskCreate( (TaskFunction_t) start_task,
        (char *)  "start_task", //任务名称
        ( configSTACK_DEPTH_TYPE )TASK_STACK_SIZE,  //任务栈大小
        (void *)  NULL,
        (UBaseType_t) TASK_PRIORITY,//任务优先级
        (TaskHandle_t *) &start_task_handle);       //任务句柄

    vTaskStartScheduler(); //启动任务调度器会自动创建一个空闲任务
    while(1)
	{

    }
}

/**
 * @brief 启动任务
 *
 * @param pvParameters
*/
void start_task(void *pvParameters)
{

    while(1)
    {
        gpio_bit_toggle(GPIOC, GPIO_PIN_9);  // 翻转 PC9
        vTaskDelay(500);      // 延时 500ms
        printf("led1 have lignting\n");
    }

}
/**
 * @brief 堆栈溢出钩子函数
 *
 * @param xTask 发生堆栈溢出的任务句柄
 * @param pcTaskName 发生堆栈溢出的任务名称
*/
void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName)
{
    // 堆栈溢出时会到这里
    printf("Stack Overflow: %s\r\n", pcTaskName);
    taskDISABLE_INTERRUPTS();
   while(1)
   {
   }
}

/**
 * @brief malloc 失败钩子函数
 * @param  none
 * @retval none
 */
void vApplicationMallocFailedHook(void)
{
    printf("Malloc Failed!\r\n");
    taskDISABLE_INTERRUPTS();
    while(1)
   {
   }
}











如果下载后 led1闪烁，说明 FreeRTOS 已经成功在 GD32H759 上跑起来了。

---

八、常见问题与排坑记录

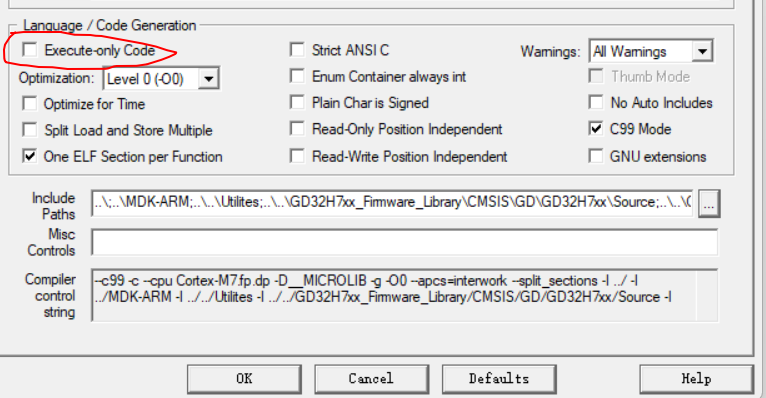

1. A1944E: Literal pool entries cannot be generated in execute-only sections

   • 原因：使用 AC6 编译器配 RVDS 端口文件或开启了执行保护（XOM）。

   • 解决：保持 AC5 + RVDS 或 AC6 + GCC 的正确组合，并关闭执行‑only 段。

   •

2. 端口文件语法错误（portmacro.h 内联汇编 expected ')'）

   • 原因：用 AC5 编译 GCC 版本的 portmacro.h。

   • 解决：确认 port.c/portmacro.h 路径来自 RVDS\ARM_CM7\r0p1。

3. 程序运行但 FreeRTOS 任务不执行，LED 不闪

   • 检查 SysTick 中断是否被自己写的 SysTick_Handler 抢走；

   • 确认没有重复配置 SysTick；

   • 检查 configCPU_CLOCK_HZ 与 SystemCoreClock 是否一致。

4. 在任务里加 printf 后串口卡死

   • 先增大任务栈并打开栈溢出钩子；

   • 检查 UART 发送函数是否在临界区或禁止中断状态下阻塞太久。

---

九、总结与后续扩展

通过以上步骤，可以在 GD32H759 上稳定跑起 FreeRTOS 内核，实现基本任务调度和  点灯示例。移植完成后，接下来可以逐步引入：

• 任务间消息队列、二值/计数信号量。

• 事件组、软件定时器。

• 中断服务函数里使用 “FromISR” 版本的 FreeRTOS API，实现外设事件驱动。

• 更复杂的多任务框架（如串口命令行、以太网协议栈等）。

在实际项目中，建议从“一个主任务 + 若干简单任务”起步，逐步引入复杂模块，同时配合串口日志和栈/堆监控，减少调试难度。

---
