        在嵌入式系统开发领域，STM32微控制器凭借其高性能、低功耗和丰富的外设资源，已成为全球开发者最信赖的32位解决方案之一。作为意法半导体（ST）基于ARM Cortex-M内核开发的系列产品，STM32通过持续的技术迭代和生态建设，在工业控制、消费电子、物联网等场景中展现出强大的适应能力。

一、技术内核：ARM Cortex-M的深度优化

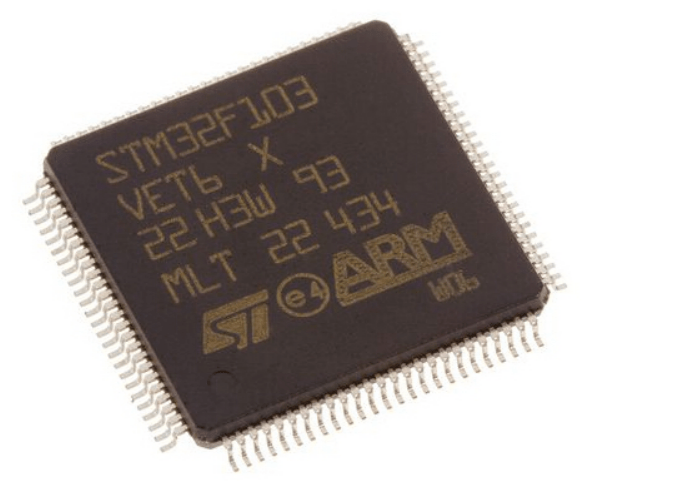

        STM32的核心竞争力源于ARM Cortex-M系列内核的深度定制。以主流的STM32F103系列为例，其搭载的Cortex-M3内核采用三级流水线架构，在72MHz主频下可实现1.25DMIPS/MHz的运算效率，较传统8位单片机提升数倍。内核集成的硬件除法器和单周期乘法指令，使电机控制、信号处理等实时性要求高的任务得以高效执行。

        在高端型号中，技术突破更为显著。STM32H7系列采用双核架构，主核Cortex-M7运行频率达480MHz，辅核Cortex-M4负责低功耗任务，配合硬件加速器和L1缓存，在CoreMark跑分中突破2000分大关。这种设计使H7系列既能满足工业机器人、无人机等场景的复杂运算需求，又能通过动态电压调节将功耗控制在毫瓦级。

二、外设生态：开箱即用的开发体验

        STM32的外设设计遵循"软硬协同"理念，既提供标准化接口，又支持灵活配置：

• 通信接口
  集成USART、SPI、I2C等传统接口，同时支持CAN FD、Ethernet等工业协议。STM32WB系列更集成蓝牙5.0和IEEE 802.15.4无线模块，在智能家居网关中实现多协议转换。某物联网终端采用WB55模块，通过动态功率控制将无线传输功耗降低40%。

• 模拟外设
  12位ADC采样率达1Msps，支持多通道同步采样，在电机相位检测中可实现μs级响应。DAC模块输出精度达12位，配合比较器可构成简易示波器。某医疗设备利用F4系列的双ADC并行采样，实现心电图信号的实时滤波处理。

• 控制外设
  定时器资源支持编码器接口、霍尔传感器接口等多种模式。在伺服驱动应用中，TIM8的输入捕获功能可精确测量电机转速，而输出比较功能则用于生成SVPWM波形。某3D打印机主控板通过TIM2的PWM输出控制步进电机细分驱动，打印精度达0.01mm。

三、开发支持：降低门槛的完整生态

        ST构建了从硬件到软件的完整开发体系：

1. 开发工具链
   STM32CubeMX图形化配置工具可自动生成初始化代码，支持HAL库和LL库两种开发模式。Keil MDK、IAR Embedded Workbench等主流IDE均提供完整支持，配合ST-Link调试器可实现实时变量监控和代码覆盖率分析。

2. 软件资源
   官方提供FreeRTOS、Azure RTOS等实时操作系统移植方案，以及LWIP、USB Host等协议栈。在机器学习领域，STM32Cube.AI工具可将TensorFlow模型转换为MCU可执行代码，某智能摄像头项目通过此工具在F7系列上实现了人脸识别功能。

3. 社区支持
   ST社区汇聚全球开发者，提供超过10万份开源项目和问题解答。某农业监测系统开发者通过社区获取了LoRaWAN协议栈移植方案，仅用两周就完成了从硬件设计到云端对接的全流程开发。

        从2007年首款F1系列发布至今，STM32已形成覆盖200余款型号的产品矩阵，全球出货量突破100亿颗。其成功秘诀在于：既保持ARM生态的开放性，又通过深度优化实现差异化竞争；既提供标准化解决方案，又支持开发者进行二次创新。在工业4.0和物联网时代，STM32正通过持续的技术迭代，重新定义嵌入式系统的性能边界。
