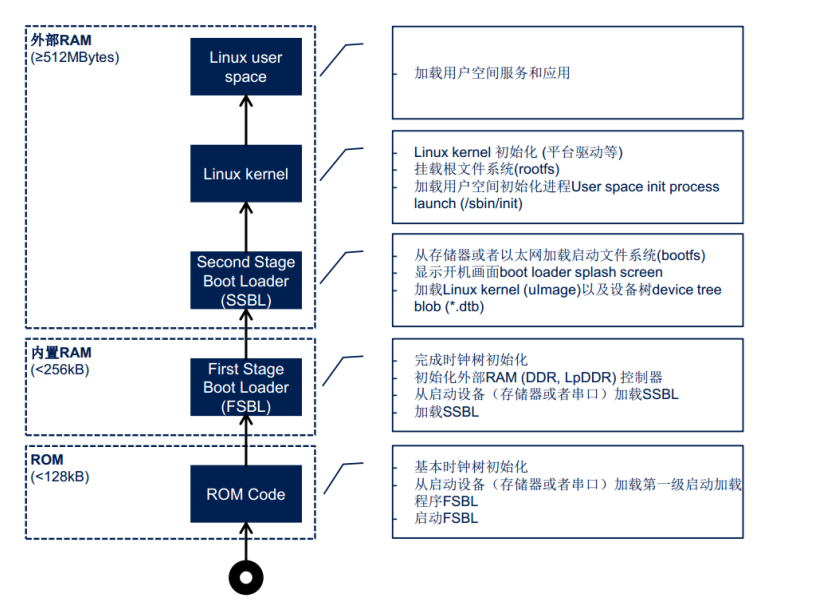

1. 最底层：ROM Code（固化在芯片内部的启动代码）

• 存储位置：芯片内置的 ROM（容量 < 128KB），是硬件出厂时就固化的代码。
• 核心作用：
  • 完成最基础的时钟初始化，让芯片的时钟模块正常工作。
  • 从启动设备（如闪存、串口）加载第一阶段启动加载器 FSBL。
  • 启动 FSBL，将系统控制权交给它。
• 这是整个启动流程的 “起点”，仅负责唤醒硬件最基础的功能，并找到下一级启动程序。

2. 第一阶段启动加载器：FSBL（First Stage Boot Loader）

• 核心功能：

  • 最小化硬件初始化：仅初始化启动必需的硬件，无任何冗余功能，包括：
    • 芯片核心：时钟树（PLL / 晶振）、CPU 核、MMU / 缓存基础配置；
    • 存储相关：DDR（SDRAM/DDR3/4）初始化（关键！让系统有可运行的内存）、eMMC/SD 卡 / NOR Flash 的底层驱动；
    • 调试相关：串口（UART）初始化（仅用于打印简单启动日志，无交互）；
    • 其他：电源管理（PMIC）、启动介质检测（识别从 eMMC/SD/ 网口启动）。
  • 加载 SSBL 到 DDR：从指定启动介质（如 eMMC BOOT1 分区、SD 卡指定扇区）读取 SSBL（U-Boot）的二进制文件，将其拷贝到 DDR 的指定内存地址（如 STM32MP1 的0x80000000）。
  • 权限移交：FSBL 自身不驻留内存，完成加载后直接跳转到 SSBL 在 DDR 的内存地址，将 CPU 执行权完全交给 SSBL，自身执行结束。

• 关键特点

  • 极致轻量：代码量极小（通常几十 KB 到几百 KB），编译后体积远小于 SSBL，适配芯片引导区的小容量空间；
  • 不可定制 / 极少定制：由原厂基于芯片底层架构开发（如 STM32MP1 的 FSBL 由 ST 官方基于 STM32Cube 开发），开发者无需修改，仅需按板卡手册烧写到指定介质即可；
  • 无交互 / 无配置：无命令行、无环境变量、无用户交互，执行流程固化，仅打印简单的 “初始化成功 / 加载 SSBL 完成” 日志；

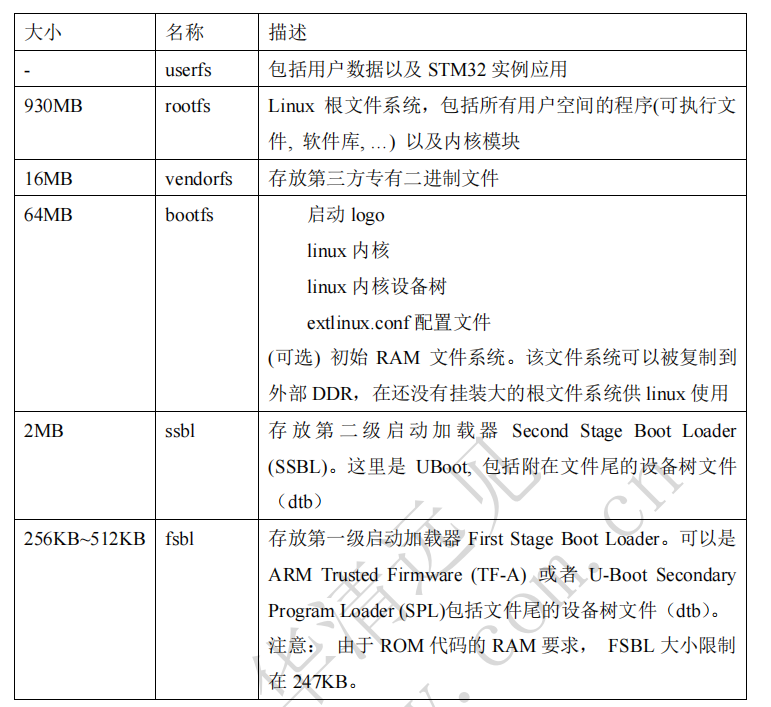

  • 存储位置固定：必须烧写到芯片指定的 “专用引导分区”（如 eMMC 的 BOOT0/BOOT1 分区、SD 卡的前 128/256 个扇区），否则 ROM Boot 无法识别加载；
  • 运行位置：先在芯片内部的 SRAM（片上小内存）运行（DDR 未初始化前无外部内存），DDR 初始化后自身仍在 SRAM，仅将 SSBL 加载到 DDR
• 这一步的核心目标是 “解锁” 外部大容量内存，为后续复杂程序的运行做准备。

3. 第二阶段启动加载器：SSBL（Second Stage Boot Loader）

• 核心功能

  • 系统级硬件初始化：在 FSBL 基础上，初始化所有系统运行需要的硬件，包括：
    • 扩展硬件：网口（Ethernet）、USB、SPI/I2C、LCD、NAND Flash；
    • 存储高级配置：eMMC/SD 卡的分区识别、文件系统驱动（如 FAT32/ext4）；
    • 内存高级配置：DDR 全区域管理、内存映射（MMU）完整配置；
  • 提供交互式命令行：这是 SSBL（U-Boot）的核心特征，支持各种调试 / 配置命令，比如你熟悉的：
    • 存储操作：mmc list/mmc read/ums 0 mmc 1（UMS 模式）；
    • 网络操作：ping/tftp/nfs（加载内核 / 根文件系统）；
    • 启动配置：setenv bootcmd/saveenv（修改启动命令、保存环境变量）；
  • 加载并启动 Linux 内核 / 根文件系统：
    • 从 eMMC/SD/ 网口（TFTP/NFS）读取 Linux 内核（zImage/Image）和设备树（dtb），加载到 DDR 指定地址；
    • 传递启动参数（如根文件系统路径root=/dev/mmcblk1p2），跳转到内核地址，启动 Linux；
  • 启动环境管理：提供非易失性环境变量（保存在 eMMC/SD 的专用分区），可定制启动流程（如从 NFS 挂载根文件系统、默认启动内核版本）；
  • 系统调试 / 救砖：支持中断内核启动、进入命令行，可修复损坏的内核 / 根文件系统，是嵌入式开发中 “救砖” 的核心工具（比如 eMMC Bootloader 损坏后，用 SD 卡的 SSBL 启动并修复 eMMC）。

• 关键特点

  • 功能丰富、高度可定制：开发者可通过修改 U-Boot 源码、配置make menuconfig添加 / 删减功能（如开启 NFS/UMS/TFTP），适配自研板卡；
  • 有交互、有配置：提供完整的命令行交互，支持环境变量配置，可灵活修改启动逻辑；
  • 运行位置固定：全程在DDR 内存中运行（由 FSBL 加载到 DDR，自身不占用片上 SRAM）；
  • 存储位置灵活：可烧写到 eMMC/SD 的用户区分区（非专用引导区），只要 FSBL 能识别其存储地址即可；
  • 代码量较大：编译后体积通常几 MB，包含各种硬件驱动和命令逻辑。
• 这是连接硬件与 Linux 内核的 “桥梁”，负责准备内核启动所需的文件和环境。

4. Linux Kernel（Linux 内核）

• 存储位置：外部 RAM。
• 核心作用：
  • 初始化平台驱动等内核级硬件支持，让内核能管理硬件设备。
  • 挂载根文件系统（rootfs）（包含系统的基础文件、目录结构，是用户空间的 “根”）。
  • 加载并启动用户空间初始化进程（如 /sbin/init），将控制权交给用户空间。
• 内核启动后，系统进入受内核管理的状态，开始构建用户空间的运行环境。

5. 最上层：Linux User Space（Linux 用户空间）

• 存储位置：外部 RAM。
• 核心作用：
  • 加载并运行用户空间的各种服务和应用程序（如桌面环境、网络服务、用户自定义应用等）。
  • 这是用户能直接交互的层面，所有上层功能都在这里运行

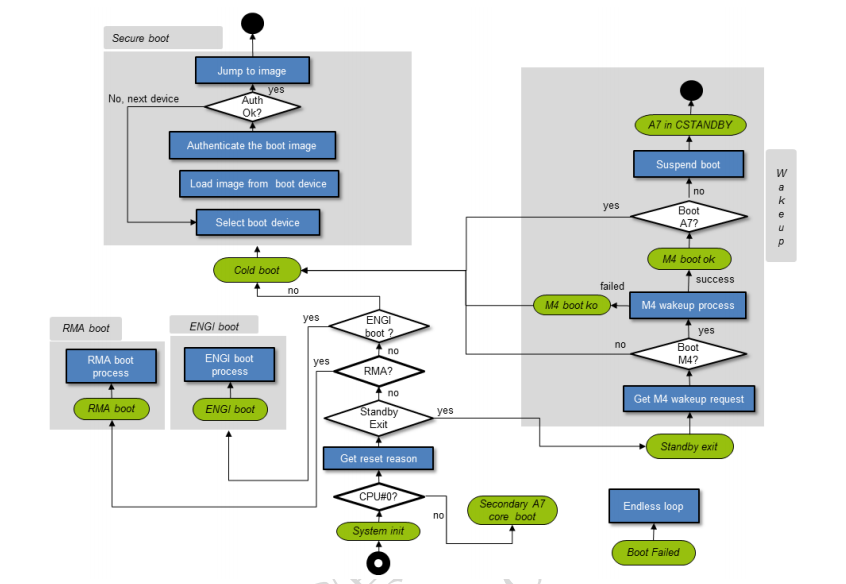

流程总览

ROM Code 是芯片上电 / 复位后执行的第一段代码，核心作用是初始化硬件、选择启动路径、加载并验证启动镜像，最终完成系统启动。整个流程按功能分为 5 个核心模块：

• 安全启动子流程（左上）
• 主启动分支判断（中间）
• 待机唤醒处理（右侧）
• 特殊模式启动（左下：RMA/ENGI）
• 错误处理（底部）

核心模块详解

1. 安全启动子流程（左上灰色模块）

这是正常冷启动的核心路径，负责从外部设备加载并验证启动镜像：

1. Select boot device
   • 功能：遍历启动设备列表（如 SPI Flash、eMMC、SD 卡），选择当前优先级最高的设备。
   • 触发：冷启动时进入，或前一个设备认证失败后重试。
2. Load image from boot device
   • 功能：从选中设备读取启动镜像（如 BL1、U-Boot）到内部 RAM。
3. Authenticate the boot image
   • 功能：校验镜像签名 / 哈希值，确保镜像未被篡改、来源合法。
4. Auth Ok?（判断）
   • ✅ Yes → Jump to image：跳转到验证通过的镜像入口，执行后续启动（如加载内核）。
   • ❌ No → 回到 Select boot device：切换到下一个设备重试，直到所有设备尝试完毕。

2. 主启动分支判断（中间核心逻辑）

系统复位后，先区分主核 / 从核，再根据复位原因选择启动模式：

1. Get reset reason
   • 功能：读取复位状态寄存器，判断复位类型（冷复位、待机唤醒、看门狗复位等）。
2. CPU#0?（判断是否为主核）
   • ✅ Yes → System init：主核（A7 主核）执行硬件初始化（时钟、RAM、外设复位等）。
   • ❌ No → Secondary A7 core boot：从核进入从核启动流程，等待主核同步。

3. 复位原因分支（System init 之后的判断）

主核初始化完成后，根据复位原因进入不同模式：

1. Standby Exit?（是否为待机唤醒？）
   • ✅ Yes → 进入右侧「待机唤醒处理流程」
   • ❌ No → 继续判断
2. RMA?（是否为售后维修模式？）
   • ✅ Yes → RMA boot process → RMA boot：加载维修专用镜像，跳过部分安全校验，用于硬件检测 / 修复。
   • ❌ No → 继续判断
3. ENGI boot?（是否为工程调试模式？）
   • ✅ Yes → ENGI boot process → ENGI boot：加载未签名的调试镜像，开放调试接口，用于研发验证。
   • ❌ No → Cold boot：进入正常冷启动，触发「安全启动子流程」。

4. 待机唤醒处理流程（右侧灰色模块）

处理系统从深度待机（CSTANDBY）唤醒的场景，此时 A7 休眠，需优先恢复低功耗的 M4 核：

1. A7 in CSTANDBY（初始状态）：唤醒前 A7 处于深度低功耗状态。
2. Suspend boot：暂停 A7 启动，优先处理唤醒源（如 M4 触发的唤醒）。
3. Boot A7?（判断是否立即启动 A7）
   • ❌ No → 先处理 M4 唤醒：
     • Boot M4?（判断是否启动 M4）
       • ✅ Yes → Get M4 wakeup request：读取 M4 唤醒请求参数。
       • ❌ No → Standby exit：直接退出待机，恢复到唤醒前状态。
     • M4 wakeup process：初始化 M4 时钟、RAM，加载并启动 M4 镜像。
     • M4 boot ok（判断 M4 启动是否成功）
       • ✅ success → 回到 Boot A7? 再次判断。
       • ❌ failed → M4 boot ko：回到主流程（如触发冷启动或启动失败）。
   • ✅ Yes → Cold boot：触发正常冷启动流程。

5. 错误处理流程

• Endless loop：启动失败（如所有设备认证失败、核心初始化失败）时进入无限循环，防止系统异常跳转。
• Boot Failed：循环后标记启动失败，通过硬件引脚 / 日志通知外部。

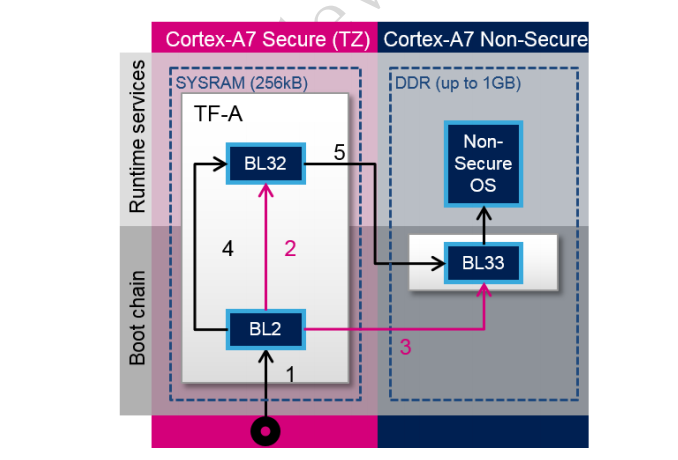

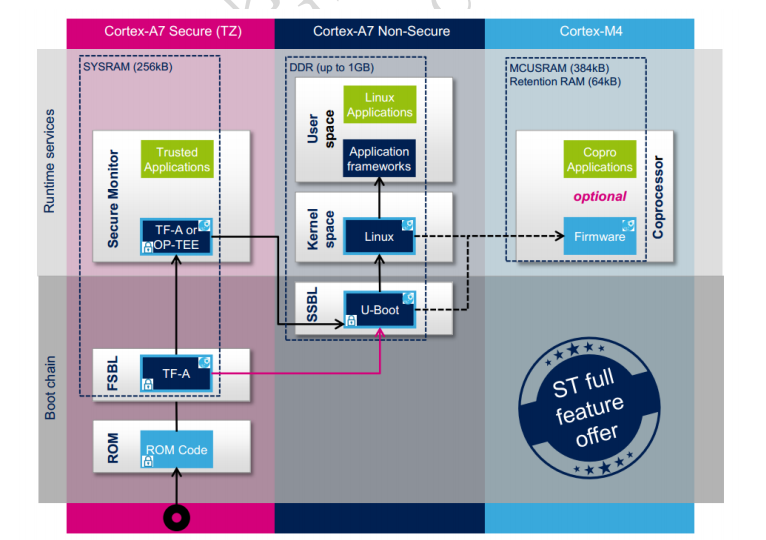

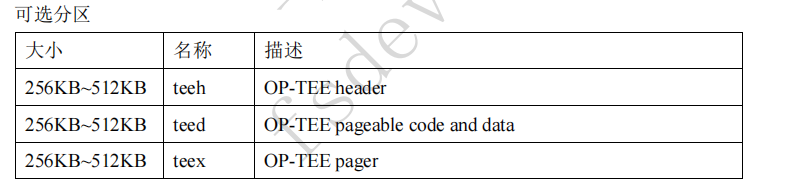

2.3.2、TF-A

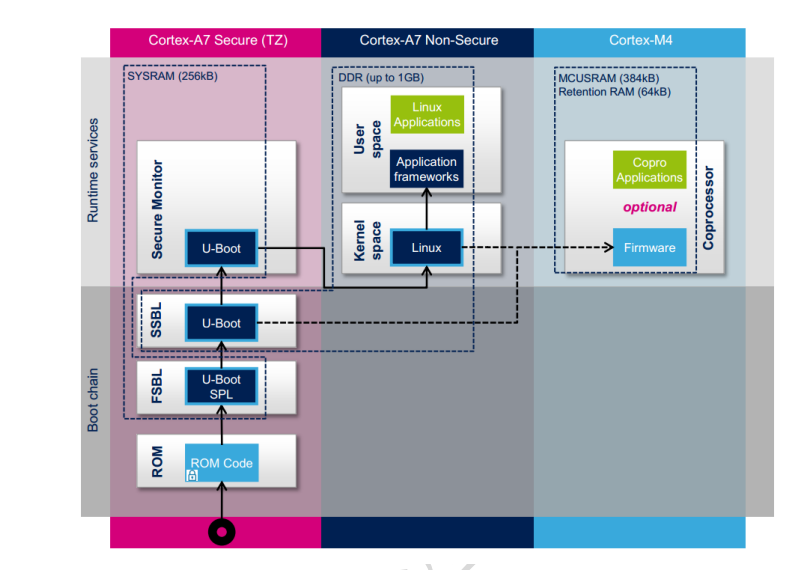

        U-Boot 全称 Universal Boot Loader，是一款开源的、跨平台的嵌入式系统引导加载程序（Bootloader），也是嵌入式领域应用最广泛的 Bootloader 之一，你在 STM32MP1 上接触到的 U-Boot 就是其针对该异构多核平台的移植版本，它是嵌入式系统上电启动后，介于硬件裸机和操作系统内核之间的核心程序。

        简单来说，嵌入式设备（如 STM32MP1、嵌入式开发板、工业控制器等）没有 PC 的 BIOS/UEFI，U-Boot 就承担了类似 BIOS 的核心作用，同时功能更贴合嵌入式场景的定制化需求。

3.1、核心定位

        嵌入式系统启动流程的关键中间层：上电后 CPU 先执行片内 ROM 中的固化引导程序（如 STM32MP1 的 ROM Boot），由其加载 U-Boot 到内存中运行；U-Boot 完成硬件初始化后，再加载 Linux/RTOS 内核、根文件系统等，最终将系统控制权交给内核，完成整个启动流程。

3.2、U-Boot 的核心功能（贴合 STM32 开发场景）

1. 硬件底层初始化这是最基础的功能：上电后硬件处于裸机状态，U-Boot 会初始化核心硬件（CPU、内存 SDRAM/DDR、时钟、串口、MMC/SD/eMMC、NAND Flash 等），为后续加载内核搭建可用的硬件环境（比如你之前用mmc dev命令，前提是 U-Boot 已经初始化了 MMC 控制器）。
2. 加载并启动系统镜像从存储设备（MMC、NAND、SPI Flash、网络等）读取系统镜像（Linux 的 zImage/uImage、裸机程序、根文件系统 ramdisk 等），加载到指定的内存地址，并执行启动（这也是你之前接触的go/bootz/bootm命令的核心作用）。
3. 提供交互式命令行环境这是 U-Boot 的特色功能：启动后会进入串口命令行，支持各种操作命令（如 MMC 设备管理、内存读写、镜像烧写、网络下载、环境变量配置等），方便开发、调试和系统配置（比如你之前用到的mmc dev、go都是 U-Boot 命令行的常用命令）。
4. 环境变量管理支持自定义环境变量（如bootcmd启动命令、bootargs内核启动参数、mmcdev默认 MMC 设备号等），保存在非易失性存储中，无需修改 U-Boot 源码即可定制启动逻辑（比如设置bootcmd为mmc dev 1;bootz，即可实现上电自动从 eMMC 启动 Linux）。
5. 辅助开发 / 调试功能支持网络下载（tftp、nfs）、镜像烧写（将内核 / 文件系统烧写到 MMC/NAND）、内存查看 / 修改（md/mw 命令）、分区管理等，大幅降低嵌入式系统的开发和调试成本。

3.3、U-Boot 的核心特点

• 开源免费：基于 GPL 协议，可根据硬件平台自由移植和修改；
• 跨平台：支持 ARM、x86、MIPS 等几乎所有嵌入式 CPU 架构，适配各种嵌入式硬件；
• 可定制化：按需裁剪功能（比如仅保留 MMC 和串口功能，减小 U-Boot 镜像体积），适配资源受限的嵌入式设备；
• 支持多种存储 / 网络：兼容嵌入式领域几乎所有的存储设备和网络协议。

3.4、对 STM32MP1 开发的实际意义

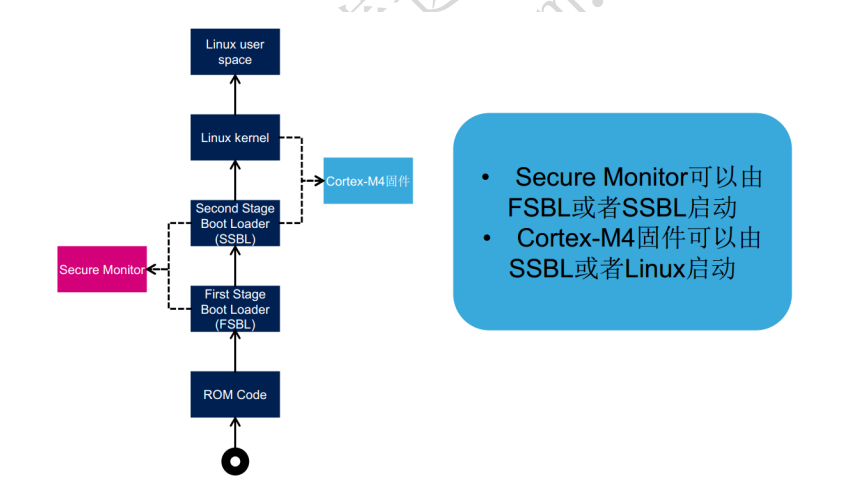

        STM32MP1 是异构多核平台（A7 核 + M4 核），其 U-Boot 不仅完成 A7 核侧的硬件初始化、Linux 内核加载，还能实现对 M4 核的引导（加载 M4 核的 FreeRTOS / 裸机程序），是 STM32MP1 异构系统启动和调试的核心工具，你之前接触的 MMC 命令、启动命令，都是其在该平台上的具体应用。

        简单总结：U-Boot 是嵌入式系统的 “启动管家”，也是开发调试的 “便捷工具”，是嵌入式 Linux 开发（包括 STM32MP1）的必备基础。
