搞电力电子的兄弟们都懂，三相PWM整流器/逆变器在能量转换领域那绝对是扛把子选手。这玩意儿既能当充电宝（整流）又能当放电侠（逆变），核心秘诀就在那个直流母线电压稳不稳。咱们今天不整虚的，直接上干货。

先看这个控制逻辑的魂——DQ变换。这货能把三相交流量拍扁成两个直流量，比喝奶茶加珍珠还方便。代码层面其实特简单，核心就是个坐标变换矩阵：

function [id, iq] = abc2dq(ia, ib, ic, theta)
    alpha = 2/3*(ia - 0.5*ib - 0.5*ic);
    beta = 2/3*(sqrt(3)/2*ib - sqrt(3)/2*ic);
    id = alpha.*cos(theta) + beta.*sin(theta);
    iq = -alpha.*sin(theta) + beta.*cos(theta);
end

这个函数吃进去三相电流和电角度，吐出来的id、iq就是咱们要的直流量。注意那个2/3系数不是随便写的，保证功率守恒才是关键。仿真的时候经常能看到新手这里翻车，搞出些诡异的波形。

说到波形，实测中的交流电流总带着高频纹波。这时候就得祭出空间矢量PWM（SVPWM）这个大杀器。FPGA里实现这个有讲究，得把七段式开关序列安排明白。Verilog代码里最核心的状态机大概长这样：

always @(posedge clk)
begin
    case(state)
        0: begin //零矢量阶段
            gate_signal <= 6'b000000;
            if(cnt >= t0) state <= 1;
        end
        1: begin //有效矢量1
            gate_signal <= sector_lut[3:0];
            if(cnt >= t1) state <= 2;
        end
        //...后续状态省略
    endcase
end

这个状态机的节奏把握不好，直流侧电压能给你整出心电图效果。实际调试的时候拿示波器怼着直流母线电容看，波纹要是超过5%就得回来调这段代码。

三相pwm电压型整流器/逆变器 控直流电压 交流电流和直流侧波形如图 dsp fpga架构 dq变换 matlab仿真

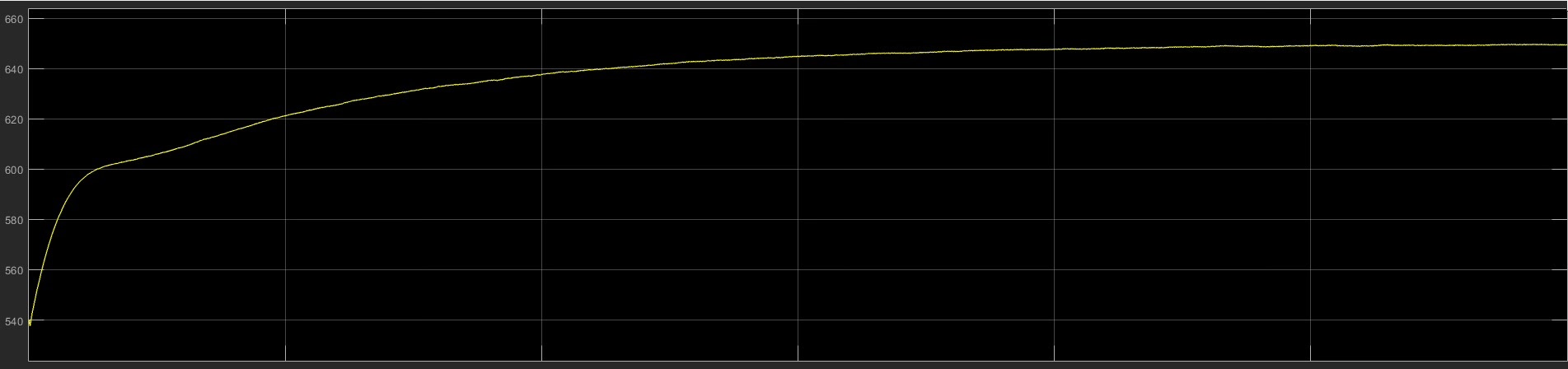

Matlab仿真别光看波形漂亮，得盯着直流电压闭环那块的动态响应。下面这段PI控制代码暗藏玄机：

Kp = 0.5; Ki = 20;
voltage_error = Vdc_ref - Vdc_meas;
integral = integral + voltage_error*Ts;
Id_ref = Kp*voltage_error + Ki*integral;

这里的积分系数Ki要是设大了，仿真里看着挺稳，但实际跑起来电机能给你啸叫到怀疑人生。有个经验公式：Ki值别超过开关频率的1/10，比如10kHz的系统，Ki最好压在1000以内。

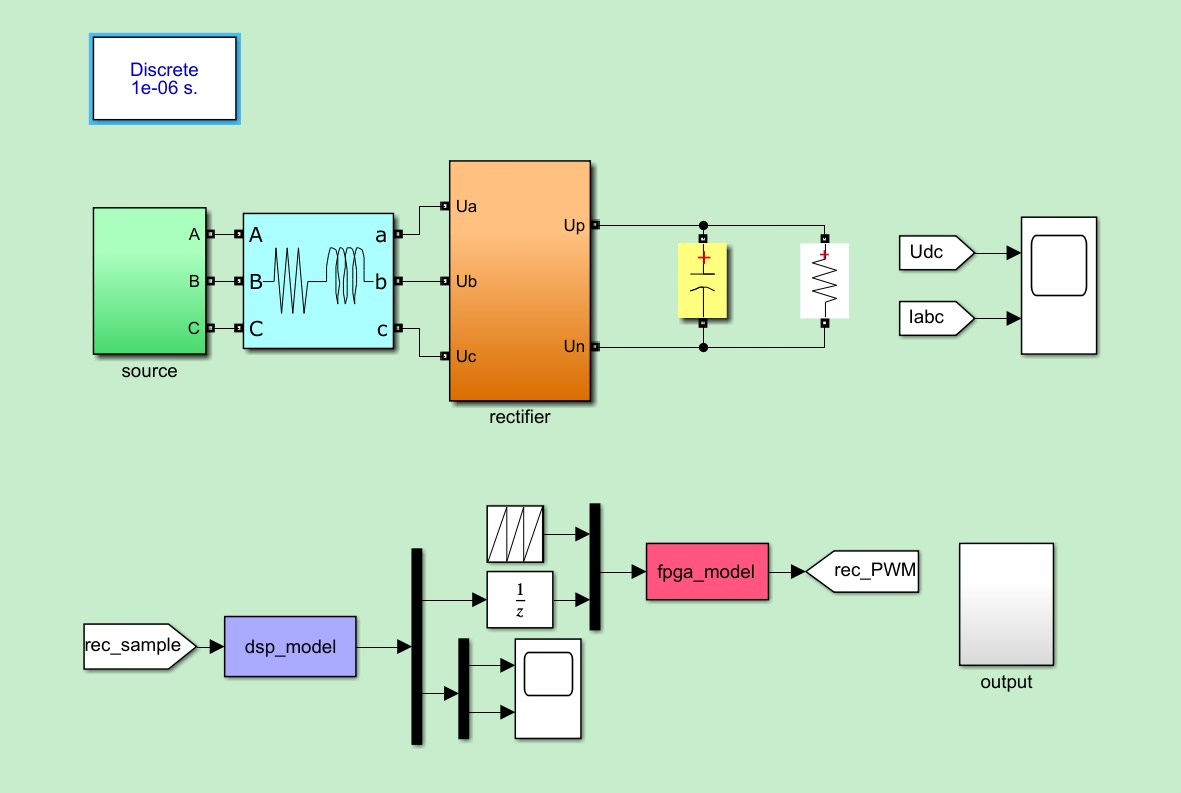

硬件架构方面，现在流行DSP+FPGA双打配合。DSP负责慢活（电流环计算、通讯协议），FPGA专攻快事（PWM生成、保护锁存）。记得在代码里做好跨时钟域处理，别让这两个哥们打架。有一次我忘了加异步FIFO，直接导致IGBT炸出烟花效果，老板的脸比示波器的X轴还黑。

最后说个血泪教训：仿真完美的代码下到板子里不一定好使。特别是那个DQ变换的角度补偿，得考虑采样延迟。有次调了三天三夜才发现，算法里的theta忘了加1.5个PWM周期的相位补偿，导致实际电流总是滞后30度。所以兄弟们，离线仿真和实时系统之间，差的可能不只是几行代码啊。
