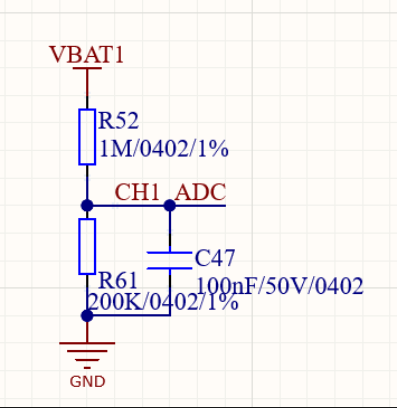

这个电路是典型的高精度分压采样 + 低通滤波电路，核心功能是将 VBAT1（通常是电池或外部电源的高压端）按比例降压，转化为 MCU 的 ADC 可采集的低电压，同时滤除噪声以提升采样稳定性。

一、核心元件作用拆解

二、核心工作原理

1. 分压转换

这是一个电阻分压电路，分压比例为：

• 若 VBAT1 为 4.2V（典型锂电池电压），CH1_ADC 电压≈0.7V；
• 若 VBAT1 为 19.8V，CH1_ADC 电压≈3.3V（刚好适配 3.3V MCU 的 ADC 输入上限）。

2. 噪声滤波

R61 与 C47 组成 RC 低通滤波，时间常数：该时间常数与电池电压变化的慢特性（变化速率通常＜0.1Hz）匹配，既可以有效滤除高频干扰，又不会过度延迟电压响应。

三、设计要点解读

1. 低功耗优化1MΩ+200KΩ 的总电阻，使静态电流仅约 3.5μA（以 4.2V 输入为例），非常适合电池供电的低功耗设备（如便携传感器、智能手环）。

2. 分压比例适配1/6 的分压比例，让 VBAT1 在 0~19.8V 范围内时，CH1_ADC 电压始终在 0~3.3V，完美适配多数 3.3V 供电 MCU 的 ADC 输入范围。

3. 滤波参数匹配20ms 的 RC 时间常数，既滤除了电源纹波和电磁干扰，又不会因为滤波延迟导致电压采样滞后，适合电池电压这类缓慢变化的信号。

四、典型应用场景

该电路常见于需要电源监测的嵌入式设备，例如：

• 锂电池 / 铅酸电池的电压监测（如充电宝、电动工具）；
• 外部电源输入的过压 / 欠压检测；
• 低功耗传感器节点的电源状态采集。
