基于STM32DSP库与MATLAB的数字滤波器设计与实现

联系QQ1922638

354人浏览 · 2026-01-21 19:45:00

联系QQ1922638 · 2026-01-21 19:45:00 发布

使用STM32DSP库制作的数字滤波器，滤波器系数通过MATLAB生成。配合STM32串口输出，在Excel中绘图，上面只是演示了低通滤波器。源码，包括滤波器系数生成教程。

在嵌入式系统开发中，数字滤波器是一项极为实用的技术，它能对信号进行各种处理，比如去除噪声、分离不同频率成分等。今天咱们就来聊聊如何使用STM32DSP库制作数字滤波器，并且借助MATLAB生成滤波器系数，再配合STM32串口输出数据到Excel中绘图展示。这里先以低通滤波器为例来演示整个流程。

MATLAB生成滤波器系数

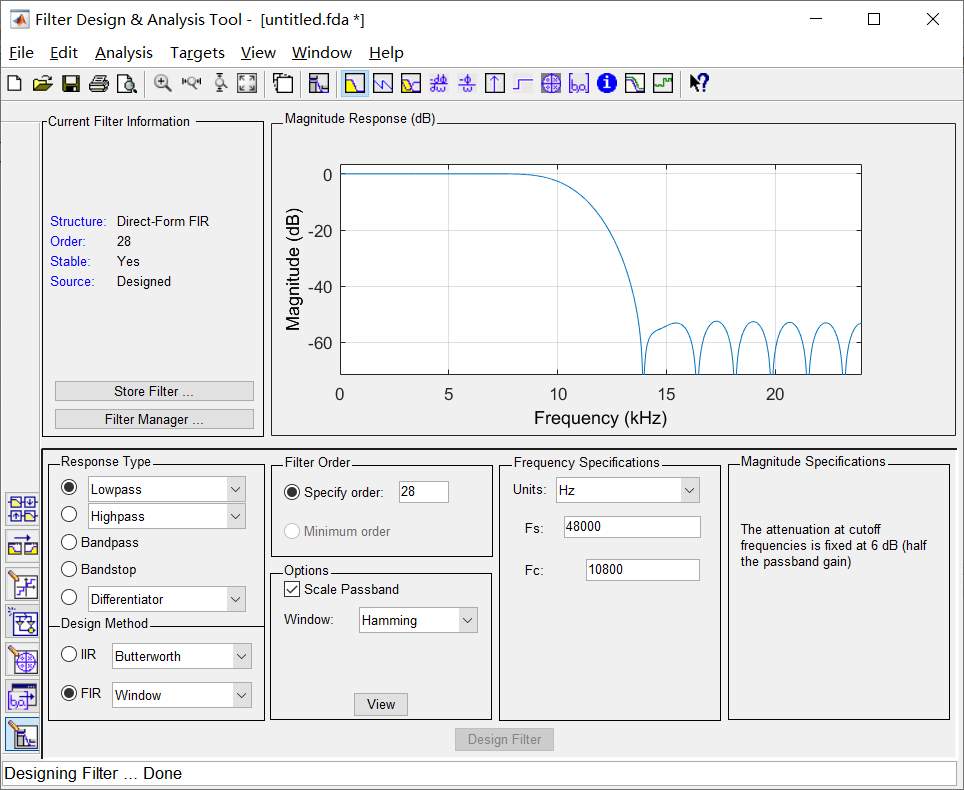

MATLAB 作为一款强大的数学计算与信号处理工具，生成滤波器系数那是相当方便。以低通滤波器为例，我们可以使用 fir1 函数来设计。

% 设定滤波器参数
fs = 1000; % 采样频率 1000Hz
fc = 100; % 截止频率 100Hz
n = 50; % 滤波器阶数

% 计算归一化截止频率
Wn = 2 * fc / fs;

% 使用fir1函数设计FIR低通滤波器
b = fir1(n, Wn);

% 输出滤波器系数
disp('滤波器系数：');
disp(b);

这段代码中，我们首先定义了采样频率 fs、截止频率 fc 和滤波器阶数 n。通过 2 * fc / fs 计算出归一化截止频率 Wn，这是因为 fir1 函数要求的截止频率是归一化到 $[0, 1]$ 范围的，1 代表采样频率的一半。然后使用 fir1 函数设计出FIR低通滤波器，得到滤波器系数 b，最后通过 disp 函数把系数打印出来，方便我们在后续STM32代码中使用。

STM32中使用DSP库实现滤波器

有了MATLAB生成的滤波器系数，接下来在STM32中使用DSP库实现数字滤波。假设我们使用的是STM32CubeIDE开发环境，并且已经配置好了相关的DSP库。

首先，要在代码中包含DSP库的头文件：

#include "arm_math.h"

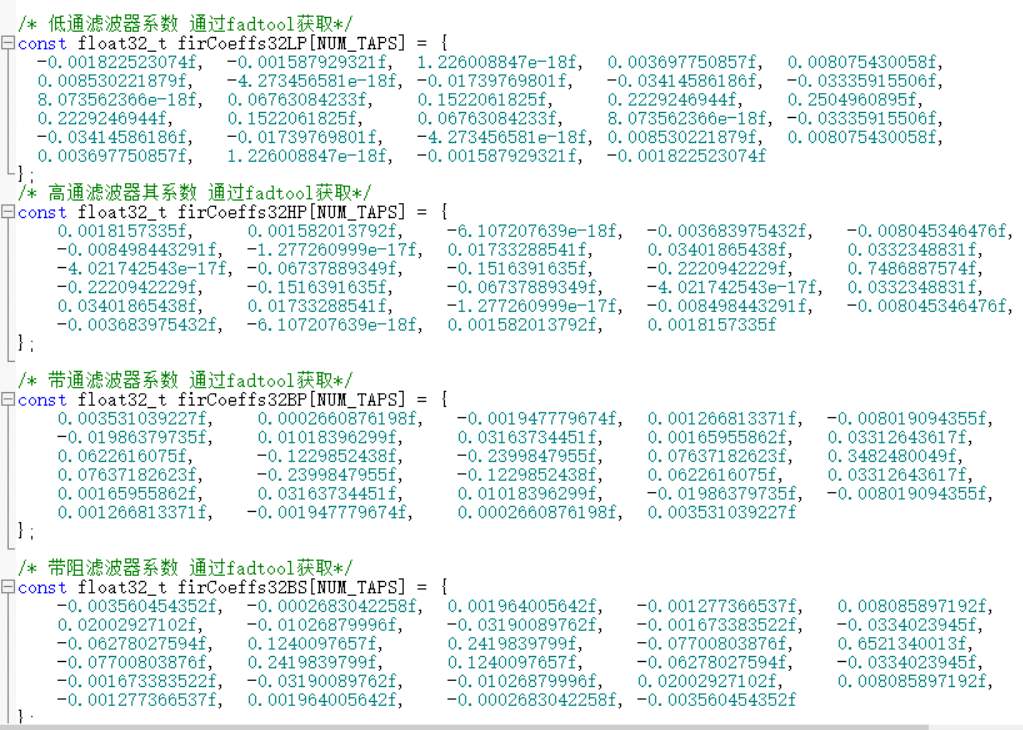

然后，定义滤波器系数数组，把MATLAB生成的系数填进去：

const float32_t firCoeffs[51] = {
    // 这里填入MATLAB生成的系数
};

接着，初始化FIR滤波器结构体：

arm_fir_instance_f32 S;
arm_fir_init_f32(&S, 51, firCoeffs, &stateF32[0], 1);

这里 armfirinit_f32 函数初始化了FIR滤波器实例 S，参数分别是滤波器实例指针、滤波器阶数、系数数组指针、状态变量数组指针和步长（这里设为1）。状态变量数组 stateF32 用于保存滤波器的内部状态，在每次滤波运算时会更新。

在主循环中，假设我们从ADC获取到采样数据 inputSample，就可以进行滤波操作：

float32_t inputSample;
float32_t outputSample;
while (1) {
    // 假设这里从ADC获取到采样数据
    inputSample = get_adc_sample();
    arm_fir_f32(&S, inputSample, &outputSample);
    // 串口发送滤波后的数据
    send_data_to_uart(outputSample);
}

armfirf32 函数对输入采样数据 inputSample 进行滤波，结果存储在 outputSample 中。然后通过自定义的 senddatato_uart 函数把滤波后的数据发送出去。

STM32串口输出与Excel绘图

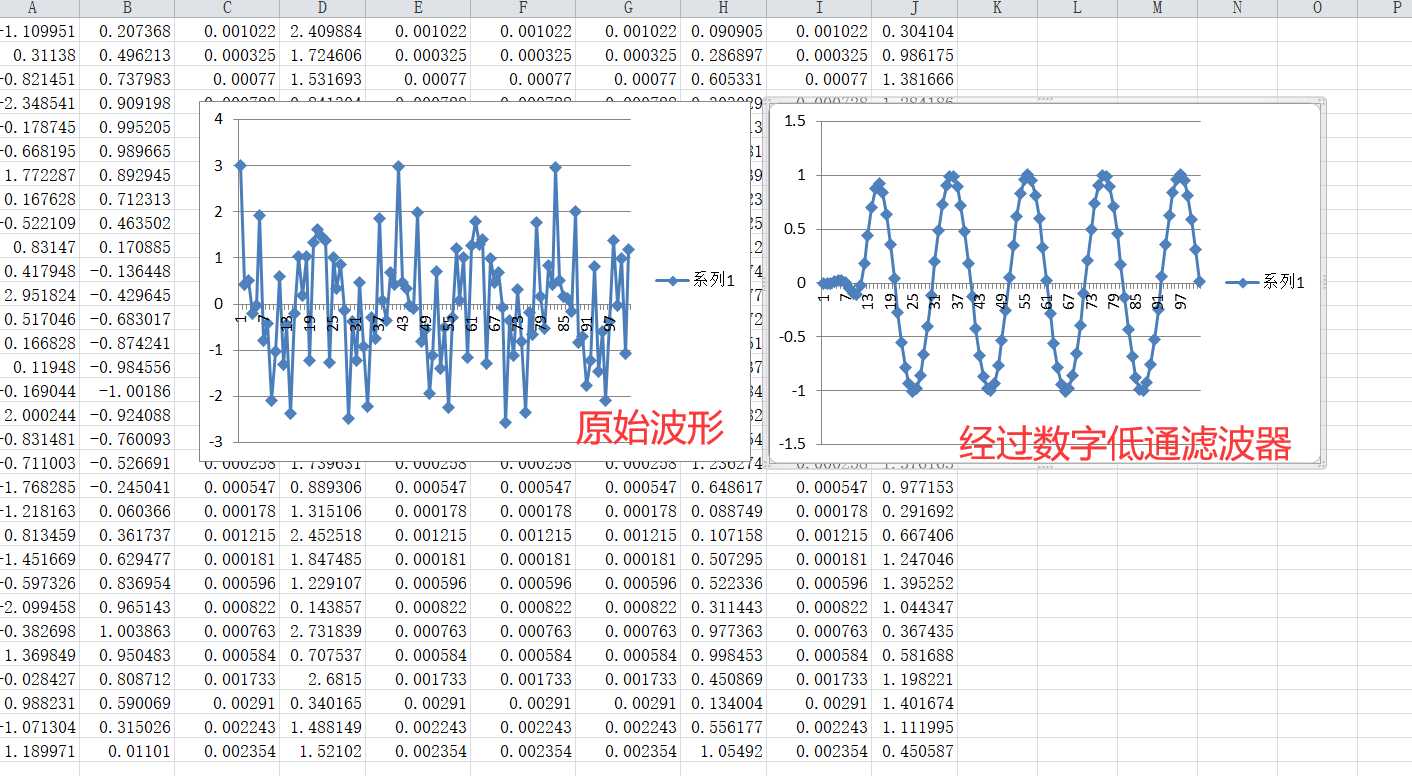

STM32通过串口将滤波后的数据发送出来，我们可以在电脑端使用串口助手接收数据，然后把数据复制粘贴到Excel中绘图。

在STM32代码中，配置串口发送数据的代码可能类似这样：

#include "stm32f4xx_hal.h"

UART_HandleTypeDef huart1;

void MX_USART1_UART_Init(void)
{
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 115200;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart1)!= HAL_OK)
    {
        Error_Handler();
    }
}

void send_data_to_uart(float32_t data)
{
    char buffer[16];
    sprintf(buffer, "%.4f\r\n", data);
    HAL_UART_Transmit(&huart1, (uint8_t *)buffer, strlen(buffer), HAL_MAX_DELAY);
}

这里配置了USART1串口，波特率设为115200，数据位8位，停止位1位，无奇偶校验，只使用发送模式。senddatato_uart 函数将浮点型数据转换为字符串并通过串口发送出去，\r\n 是为了让数据在串口助手中换行显示，方便复制。
