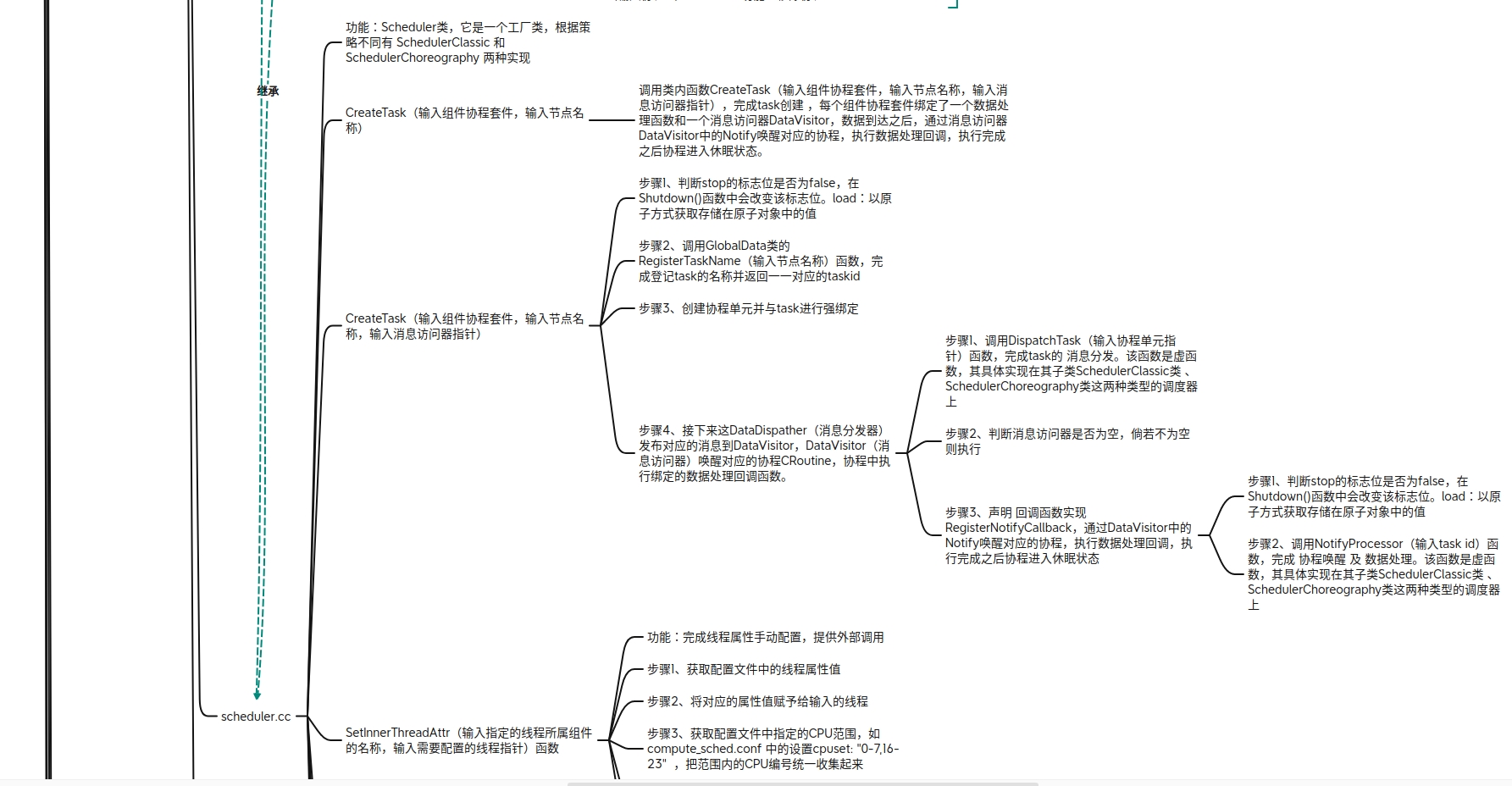

Apollo7.0_CyberRT调度框架思维导图及该模块注释代码， Apollo 7.0为Apollo最新版本，自Apollo3.5版本开始摒弃原来的ROS调度方式改用自研的CyberRT调度架构以来，截止至7.0版本的CyberRT也最为成熟。

Apollo 7.0版本的发布，标志着自2017年Apollo 3.5版本以来自研CyberRT调度框架的进一步成熟。CyberRT作为Apollo的核心调度架构，经历了从无到有，从学习ROS到完全自主研发的蜕变。在这个过程中，CyberRT不仅解决了ROS架构在实时性和资源利用率上的诸多问题，还为Apollo平台的性能优化和扩展性打下了坚实的基础。

那么，CyberRT到底是什么？它是如何工作的？它的核心模块有哪些？让我们一起来深入探讨一下。

1. CyberRT的发展背景

在Apollo 3.5版本之前，Apollo平台采用的是ROS（Robot Operating System）作为调度框架。ROS虽然功能强大，但在实时性和资源利用效率上表现一般。这在车规级应用中尤其明显，自动驾驶系统对实时性的要求极高， ROS的调度机制常常显得力不从心。

CyberRT的诞生，就是为了解决这些问题。从3.5版本开始，Apollo团队逐步抛弃了ROS，转而使用自研的CyberRT调度框架。经过多个版本的迭代，到7.0版本，CyberRT已经非常成熟，成为Apollo平台的核心调度架构。

2. CyberRT的核心模块

CyberRT的架构设计非常模块化，核心模块包括：

Scheduler（调度器）：用来管理任务的执行顺序和周期。
Publisher/Subscriber（发布/订阅机制）：负责节点间的消息传输。
Timer Manager（定时器管理器）：用于管理周期性任务的执行。
Node（节点）：任务的基本执行单元。

核心模块代码示例

以下是一段CyberRT调度框架的核心模块代码，展示了CyberRT节点的基本初始化过程：

#include "cyber/kit/node.h"

int main(int argc, char **argv) {
  // 初始化节点
  cyber::Node node("example_node");

  // 注册回调函数
  node.RegisterCallback(
      "example_topic",
      std::bind(&ExampleClass::OnMessage, &example_object),
      nullptr);

  // 启动节点
  node.Start();

  // 进入主循环
  while(running) {
    // 任务执行
    node.Run();
  }

  // 停止节点
  node.Stop();
  return 0;
}

代码分析：

节点初始化：cyber::Node node("examplenode"); 这行代码创建了一个名为examplenode的节点。CyberRT的节点是任务的基本执行单位，每个节点可以注册多个回调函数，处理不同的消息。
回调函数注册：node.RegisterCallback(...) 这里注册了一个回调函数，表示当节点接收到example_topic主题的消息时，会调用OnMessage方法。
节点启动和主循环：node.Start()用于启动节点，node.Run()进入主循环，处理所有注册的任务。

3. CyberRT的工作原理

CyberRT采用了一种更加高效的任务调度方式，主要包括以下几个步骤：

任务初始化：节点初始化时，会注册任务相关的回调函数。
任务调度：调度器根据任务的优先级和执行周期，为每个任务分配执行时间。
消息传输：发布者节点将消息发布到指定主题，订阅者节点通过订阅主题获取消息。
任务执行：每个任务在调度器分配的时间窗口内执行，并通过回调函数处理消息。

定时任务实现示例

以下是一段CyberRT实现定时任务的代码示例：

#include "cyber/timer/timer_manager.h"

class TimerExample {
 public:
  TimerExample() {
    timer_manager_.SetInterval(std::bind(&TimerExample::OnTimer, this), 1000); // 1秒间隔
    timer_manager_.Start();
  }

 private:
  void OnTimer() {
    // 定时任务执行的代码
    std::cout << "Timer tick!" << std::endl;
  }

  cyber::timer::TimerManager timer_manager_;
};

代码分析：

定时器初始化：timermanager.SetInterval(...) 设置了定时器的间隔时间为1秒，并绑定回调函数OnTimer。
定时器启动：timermanager.Start()启动定时器，定时任务开始执行。
回调函数：OnTimer函数会在每隔1秒时被调用，执行相应的任务。

4. CyberRT的性能优势

相比ROS，CyberRT在性能上有以下几个显著优势：

更低的延迟：CyberRT采用更高效的调度算法，任务间的切换更加迅速。
更高的吞吐量：通过优化消息传输机制，CyberRT能够处理更多的消息。
更好的实时性：CyberRT支持硬实时任务调度，能够确保任务在规定的时间内完成。

高性能消息传输示例

以下是一段CyberRT高效消息传输的代码示例：

#include "cyber/publisher.h"
#include "cyber/subscriber.h"

// 发布消息
void PublishMessage() {
  auto message = std::make_shared<ExampleMessage>();
  message->data = "Hello, CyberRT!";
  publisher_->Publish(message);
}

// 订阅消息
void OnSubscribe(const std::shared_ptr<ExampleMessage>& message) {
  std::cout << "Received message: " << message->data << std::endl;
}

int main() {
  // 创建发布者和订阅者
  cyber::Publisher<ExampleMessage> publisher("example_topic");
  cyber::Subscriber<ExampleMessage> subscriber("example_topic", std::bind(&OnSubscribe, std::placeholders::_1));

  // 发布消息
  PublishMessage();

  return 0;
}

代码分析：

消息发布：publisher->Publish(message); 这行代码将消息发布到exampletopic主题。
消息订阅：subscriber绑定了一个回调函数OnSubscribe，当有消息发布到example_topic时，OnSubscribe会被调用，处理接收到的消息。
