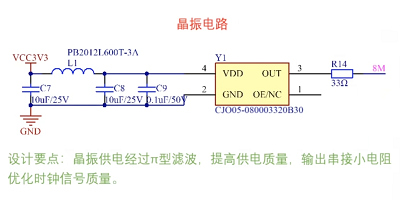

这个电路是一个带 π 型电源滤波和输出阻抗匹配的有源晶振时钟电路，核心功能是为嵌入式系统（如 MCU、FPGA）提供低噪声、高稳定性的时钟信号，下面从元件作用、工作原理、设计要点展开分析：

一、关键元件作用拆解

二、核心工作原理

该电路通过 “电源净化→时钟生成→信号匹配” 三步实现稳定时钟输出：

1. 电源净化：VCC3V3 输入经过 π 型滤波（L1+C6+C8+C9）后，滤除电源上的低频纹波和高频噪声，为有源晶振提供低噪声的 3.3V 供电，避免电源干扰引入时钟抖动。
2. 时钟生成：有源晶振内部的振荡电路在纯净电源驱动下，产生精准的 8MHz 时钟信号，从 OUT 引脚输出。
3. 信号匹配：时钟信号经 R14（33Ω）阻抗匹配后，传输到 XM 节点（如 MCU 的时钟输入引脚），33Ω 电阻与传输线特征阻抗（通常 50Ω）匹配，减少信号反射，保证时钟信号的上升沿 / 下降沿清晰、抖动小。

三、设计要点解读

1. π 型滤波的必要性有源晶振对电源噪声极其敏感，电源上的纹波或毛刺会直接引入时钟抖动，导致系统时序错误（如 MCU 指令执行异常）。π 型滤波由电感和电容组成，能同时抑制差模和共模噪声，是晶振电源滤波的经典方案。

2. 串联电阻 R14 的匹配逻辑时钟信号是高速数字信号，传输线的阻抗不匹配会引发信号反射，产生振铃和过冲，降低信号质量。33Ω 是典型的匹配电阻值，与常见传输线的特征阻抗（50Ω）接近，可有效减少反射，优化时钟信号的完整性。

3. 布局优化

   • 滤波元件（L1、C6、C8、C9）必须紧贴晶振的 VDD 引脚放置，缩短电源回路走线，减少寄生电感，提升滤波效果。
   • 晶振和 R14 应 紧贴负载（如 MCU 的时钟输入引脚）放置，缩短时钟线长度，减少信号衰减和外部干扰。

4. 有源晶振的优势有源晶振内部集成了振荡电路和温度补偿，比无源晶振具有更高的频率稳定性和更低的抖动，适合对时钟精度要求高的场景（如通信、数据采集系统）。

四、典型应用场景

该电路广泛用于嵌入式系统的时钟源设计，例如：

• MCU/FPGA 的系统时钟输入；
• 通信模块（如 Wi-Fi、蓝牙）的时钟源；
• 高精度数据采集设备的同步时钟。
