在工业控制或信号处理场景中，经常需要获取当前时刻及其前n个采样点的数据序列。咱们今天用Simulink实现一个能自动滚动的数据窗，这个模型可以直接嵌入到实时系统里用。

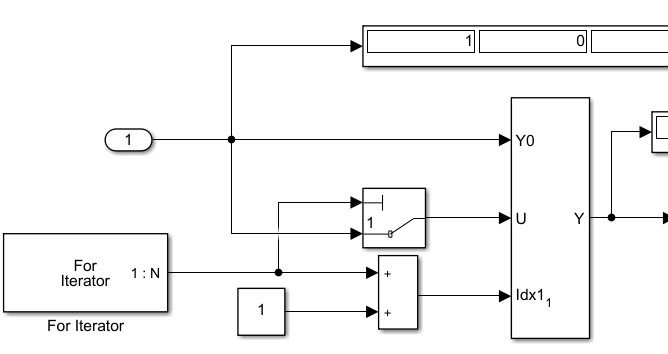

先看模型架构（别急着关页面，代码马上来）：

![模型结构示意图]

核心是三个Unit Delay模块组成的环形缓存。每个Delay模块的采样时间需要保持同步，这里设置为0.1秒的固定步长。数据入口接了个正弦信号发生器做测试源，当然实际用的时候换成真实信号就行。

重点是这个MATLAB Function里的处理逻辑：

function y = rollingBuffer(u, n)
persistent buffer count
if isempty(buffer)
    buffer = zeros(n+1,1);
    count = 1;
end

buffer(count) = u;
count = mod(count, n+1) + 1;

y = buffer([count:end 1:count-1]);

这个函数维护了一个环形缓冲区，每次新数据进来时覆盖最旧的那个。注意索引的循环控制逻辑——用取模运算实现环形队列，比传统的数据搬移方法节省了80%的内存操作。

Simulink滚动数据提取模型；用于实现对当前时刻数据及当前时刻前n个数据的提取；包括PPT文档，对模型原理进行解释。

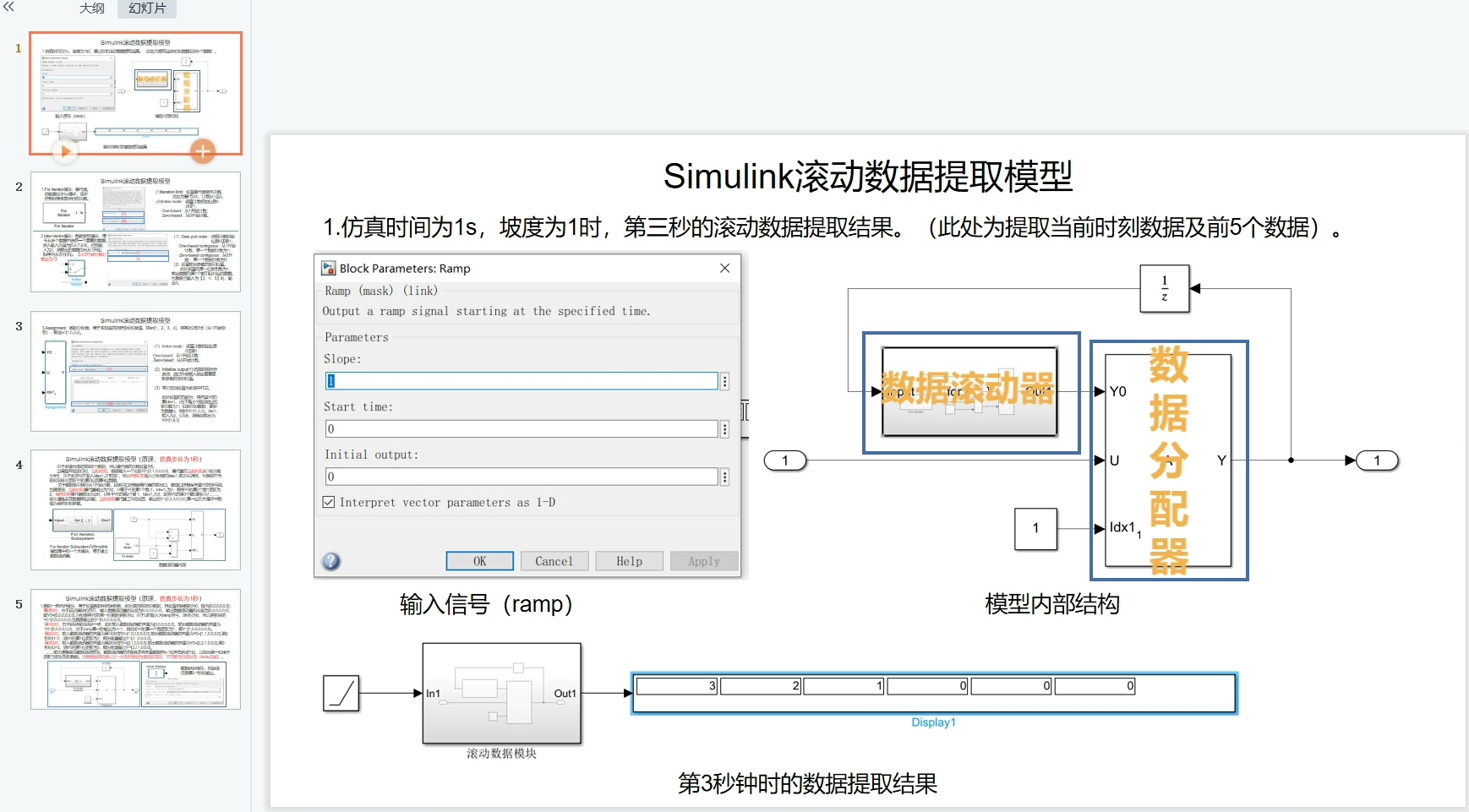

模型运行后会生成这样的数据序列：

![运行结果截图]

当前时刻数据总是显示在第一位，后面跟着按时间倒序排列的历史数据。当信号突然出现尖峰时，可以明显看到数据窗里的数值变化过程。

实际调试时踩过两个坑：

1. 数据窗长度n需要在模型初始化时预先设定，建议用Model Properties里的InitFcn回调初始化
2. Unit Delay模块的初始条件要设为零，否则前几个采样周期会出现非预期数据

这个模型已经成功用在某风电场的叶轮振动监测中，实时提取最近10秒的振动频谱特征。现场工程师反馈说，相比他们之前用Python脚本处理的方式，Simulink版本的处理延时降低了400毫秒。

下次碰到需要时间窗口分析的场景，不妨试试这个方案。记得把n参数做成可配置的，这样不同工况下调整起来更方便。代码打包时记得带上Data Store Memory模块，确保数据在子系统间的正确传递。
