在嵌入式系统中，Eink墨水屏的显示控制依赖于稳定高效的驱动程序。操作库作为连接硬件与应用层的桥梁，承担着波形控制、温度补偿、刷新模式管理等关键任务。本文将系统解析Eink墨水屏操作库的核心功能模块，帮助开发者理解其工作原理并优化显示性能。

一、概述

eink墨水屏操作库是LuatOS的电子墨水屏驱动库，支持微雪电子多种尺寸和型号的黑白电子墨水屏；

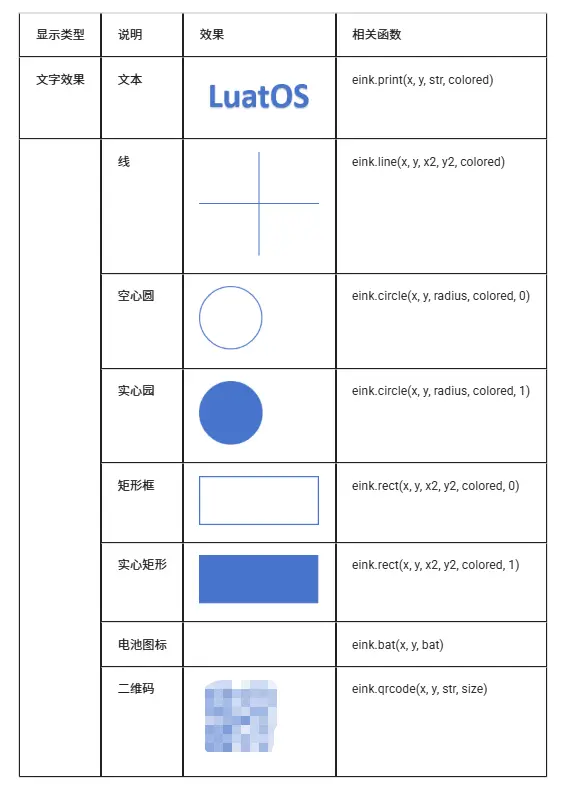

eink 库提供了如下几大类功能：

1、墨水屏初始化配置：支持多种型号的墨水屏初始化；

2、基本图形绘制：直线、圆、矩形、二维码等基本图形的绘制；

3、文本显示：支持中英文字体显示；

4、位图显示：支持 XBM 格式位图显示；

5、二维码生成：支持二维码生成和显示；

6、电池图标绘制：支持电池电量图标绘制；

注意事项：

1、墨水屏刷新速度较慢，不适合频繁更新的场景；

2、eink 初始化之前需要先初始化 SPI；

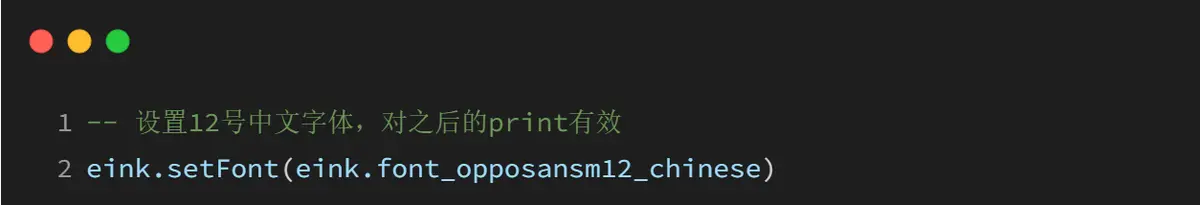

3、显示中文字体前，需要先使用 eink.setFont(font)接口进行设置，

4、目前大部分型号都只支持 eink.font_opposansm12 中文 12 号字体，

5、通过 eink.print(x, y, str, color)接口显示字符串，不管中文还是英文，

显示内容均以设置的坐标参数作为左下角进行显示；

6、未开启异步刷新 eink.async(1)的情况下，使用 eink.show()刷新缓冲区内容到屏幕，

需要等待刷新完代码才会往下执行。开启异步刷新eink.async(1)的情况下，

使用eink.show()屏幕刷新的同时代码也会往下执行；

7、部分屏幕使用 eink.clear(color, true)清除缓冲区和 eink.show(x, y, true)显示缓冲区内容这 2 个接口时，

屏幕都会执行清屏，可以只使用eink.show(x, y, true)接口就能实现清屏+显示的效果；

支持功能演示

二、核心示例

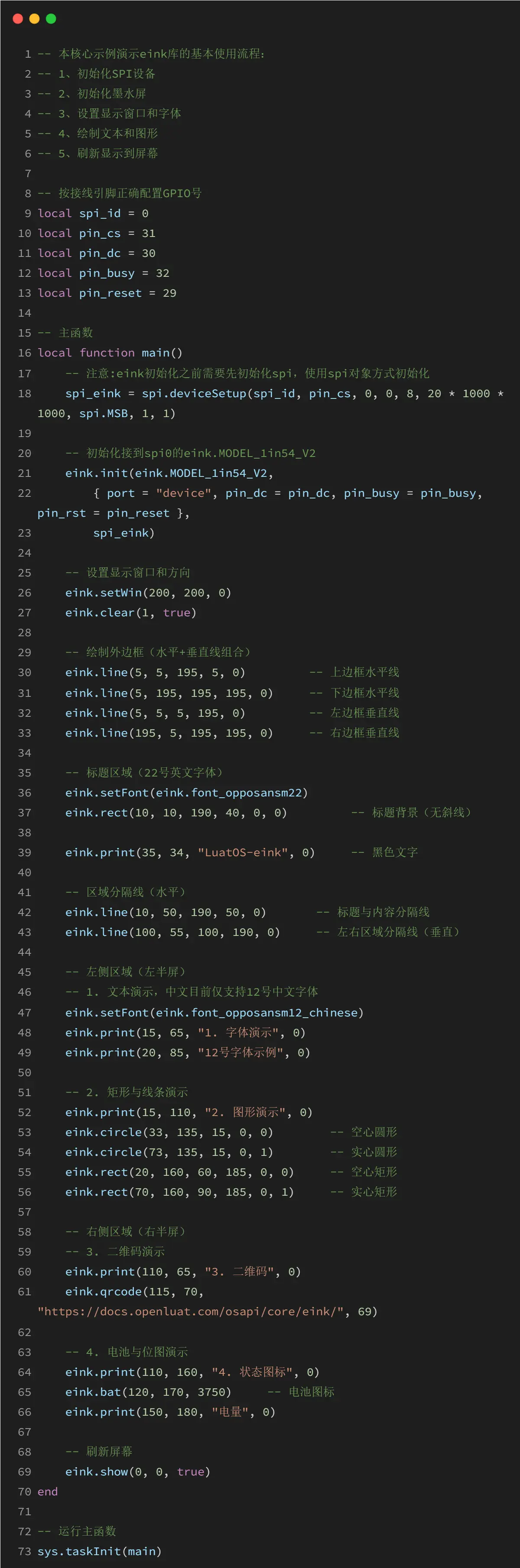

1、核心示例是指：使用本库文件提供的核心 API，开发的基础业务逻辑的演示代码；

2、核心示例的作用是：帮助开发者快速理解如何使用本库，所以核心示例的逻辑都比较简单；

2.1 核心代码

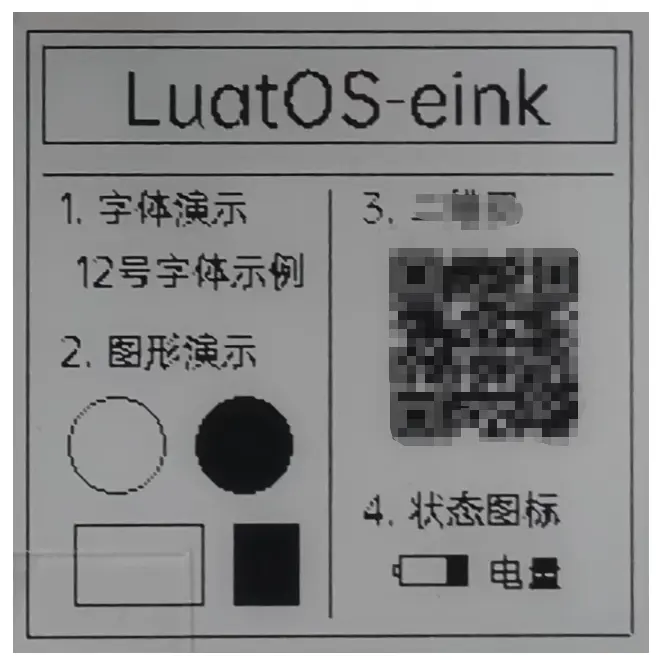

2.2核心代码演示效果

三、常量详解

核心库常量，顾名思义是由 LuatOS 内核固件中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用，包含以下常量；

3.1 屏幕型号常量

屏幕型号常量都是对应的微雪的屏幕型号

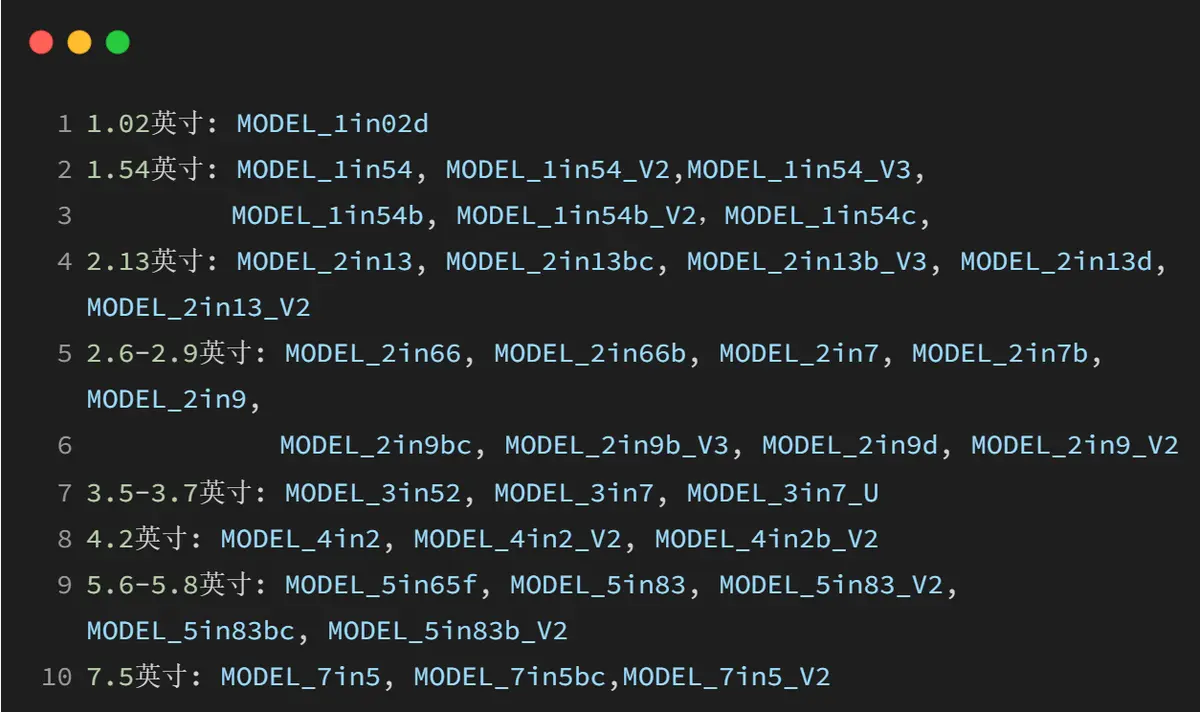

3.1.1 黑白屏幕常量分类汇总

3.1.2 屏幕常量解释

3.1.2.1 eink.MODEL_1in02d

3.1.2.2 eink.MODEL_1in54

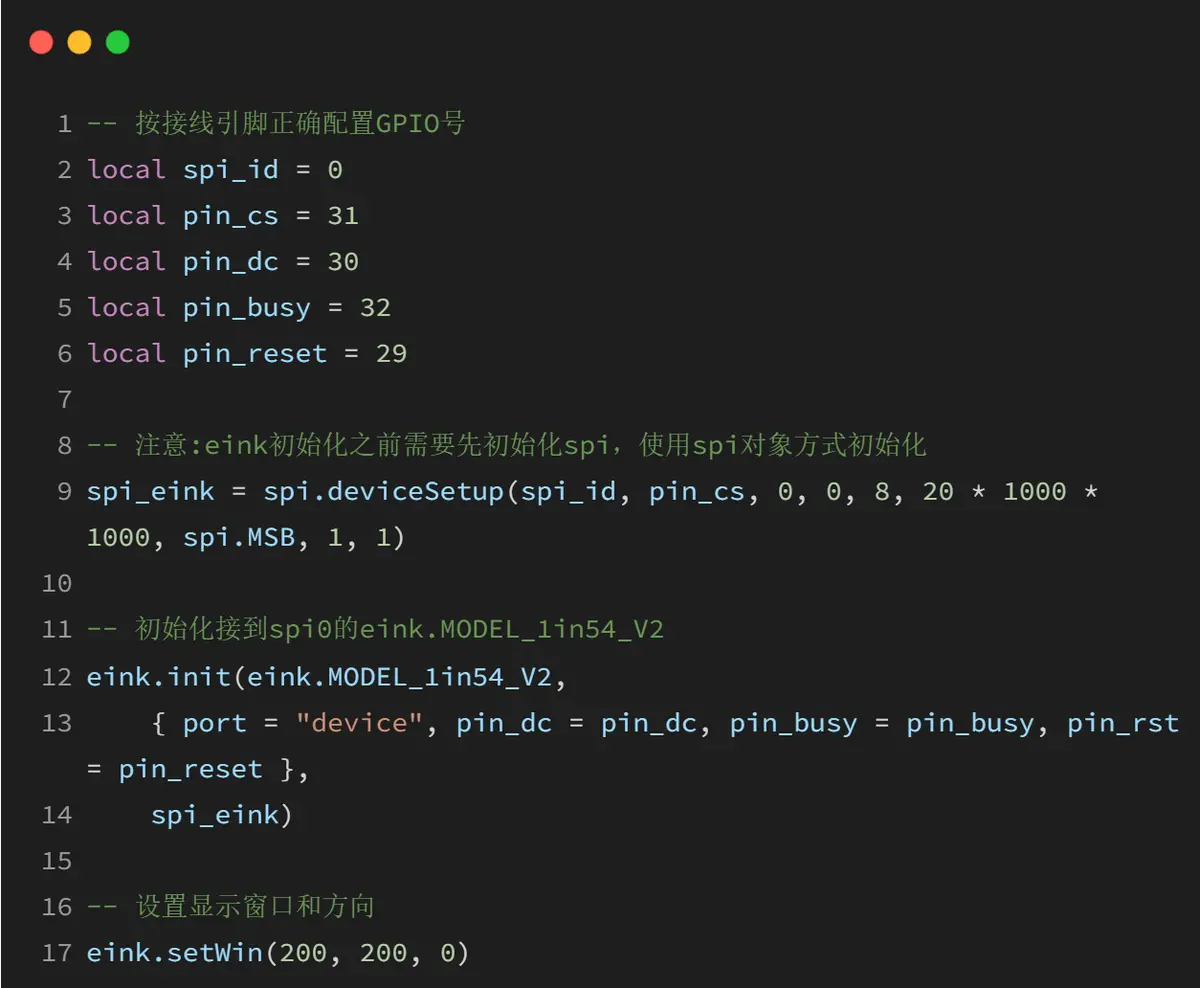

3.1.2.3 eink.MODEL_1in54_V2

3.1.2.4 eink.MODEL_1in54b

3.1.2.5 eink.MODEL_1in54b_V2

3.1.2.6 eink.MODEL_1in54_V3

3.1.2.7 eink.MODEL_1in54c

3.1.2.8 eink.MODEL_1in54r

3.1.2.9 eink.MODEL_2in13

3.1.2.10 eink.MODEL_2in13bc

3.1.2.11 eink.MODEL_2in13d

3.1.2.12 eink.MODEL_2in13_V2

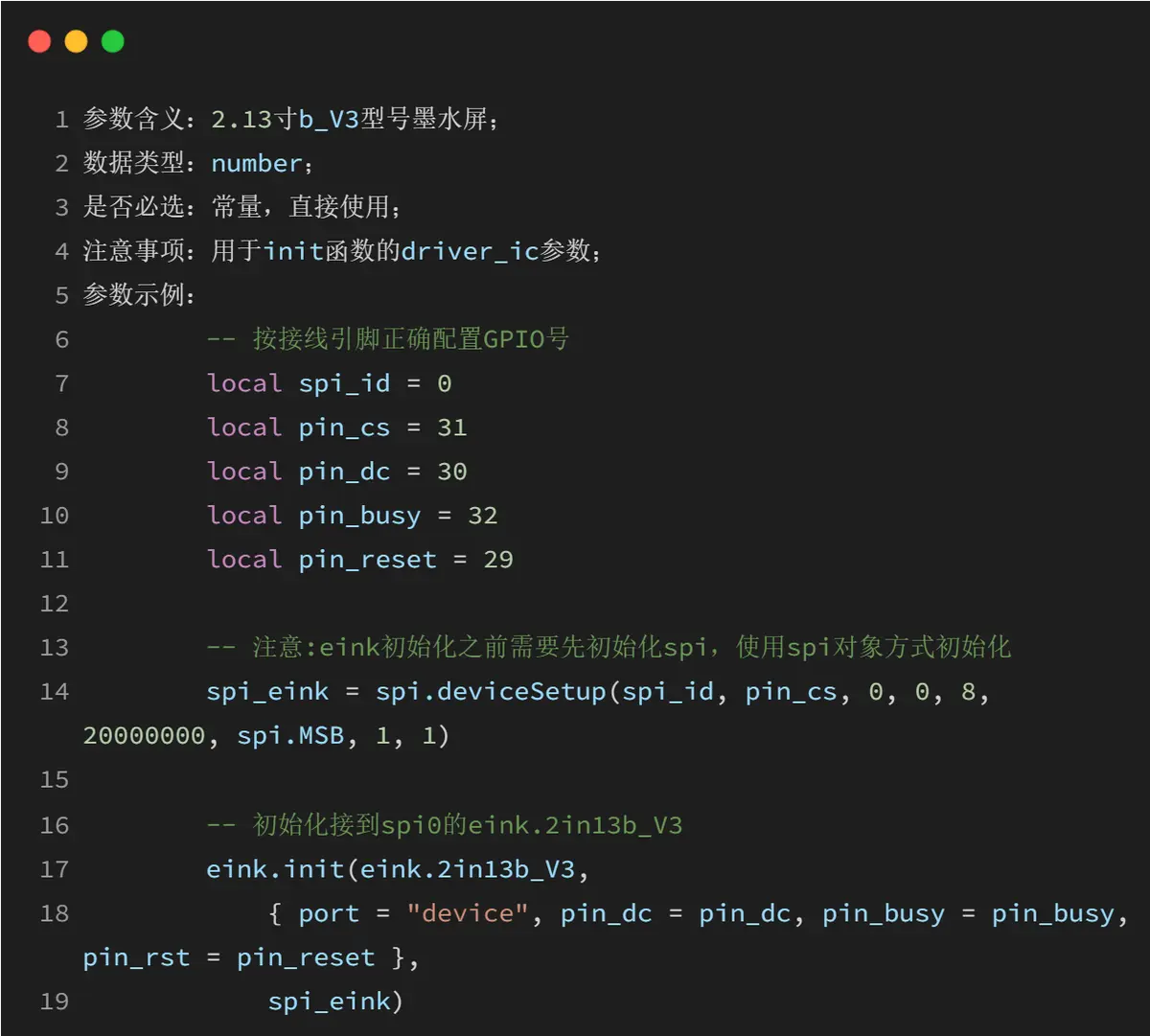

3.1.2.13 eink.2in13b_V3

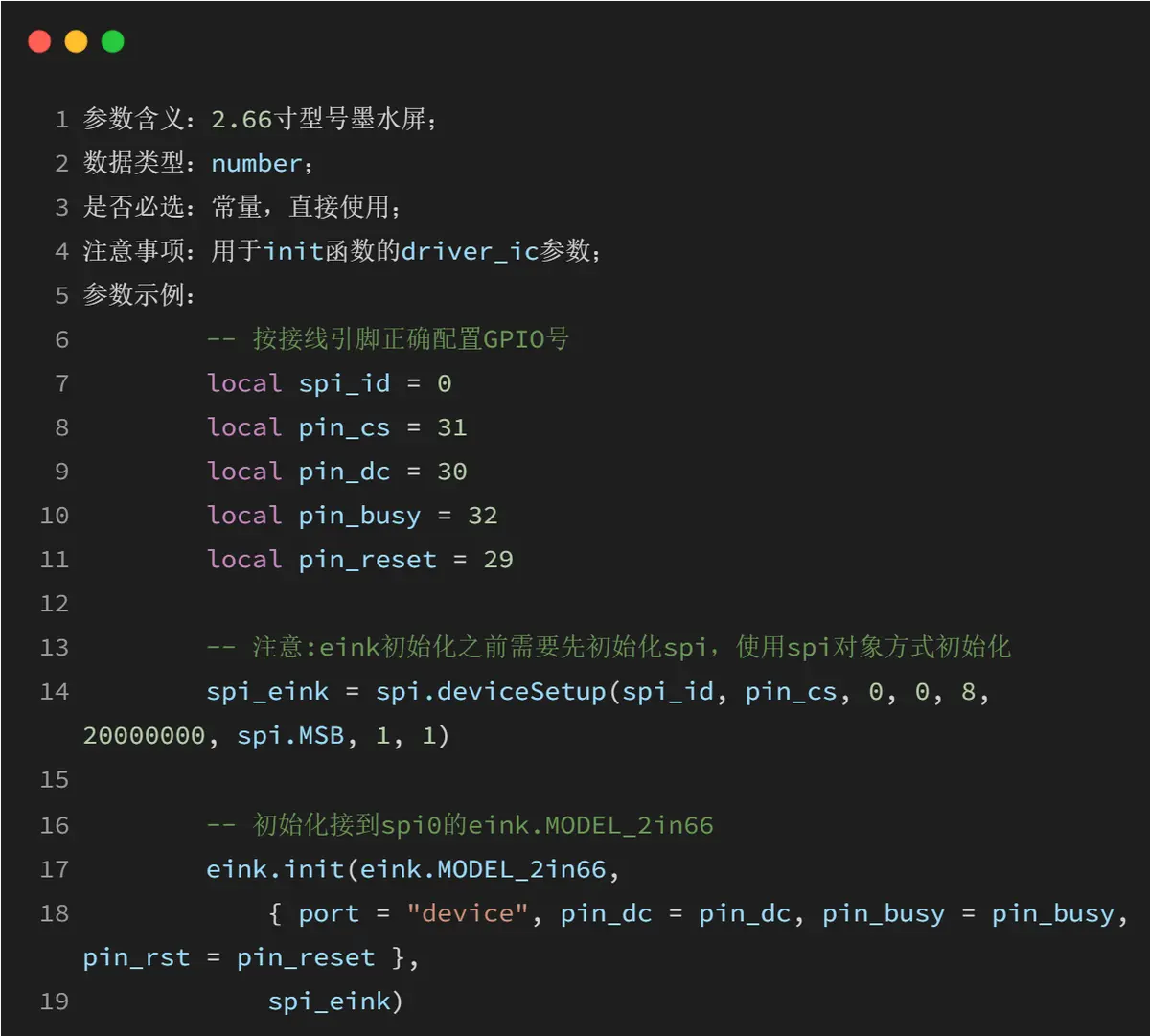

3.1.2.14 eink.MODEL_2in66

3.1.2.15 eink.MODEL_2in66b

3.1.2.16 eink.MODEL_2in7

3.1.2.17 eink.MODEL_2in7b

3.1.2.18 eink.MODEL_2in9

3.1.2.19 eink.MODEL_2in9_V2

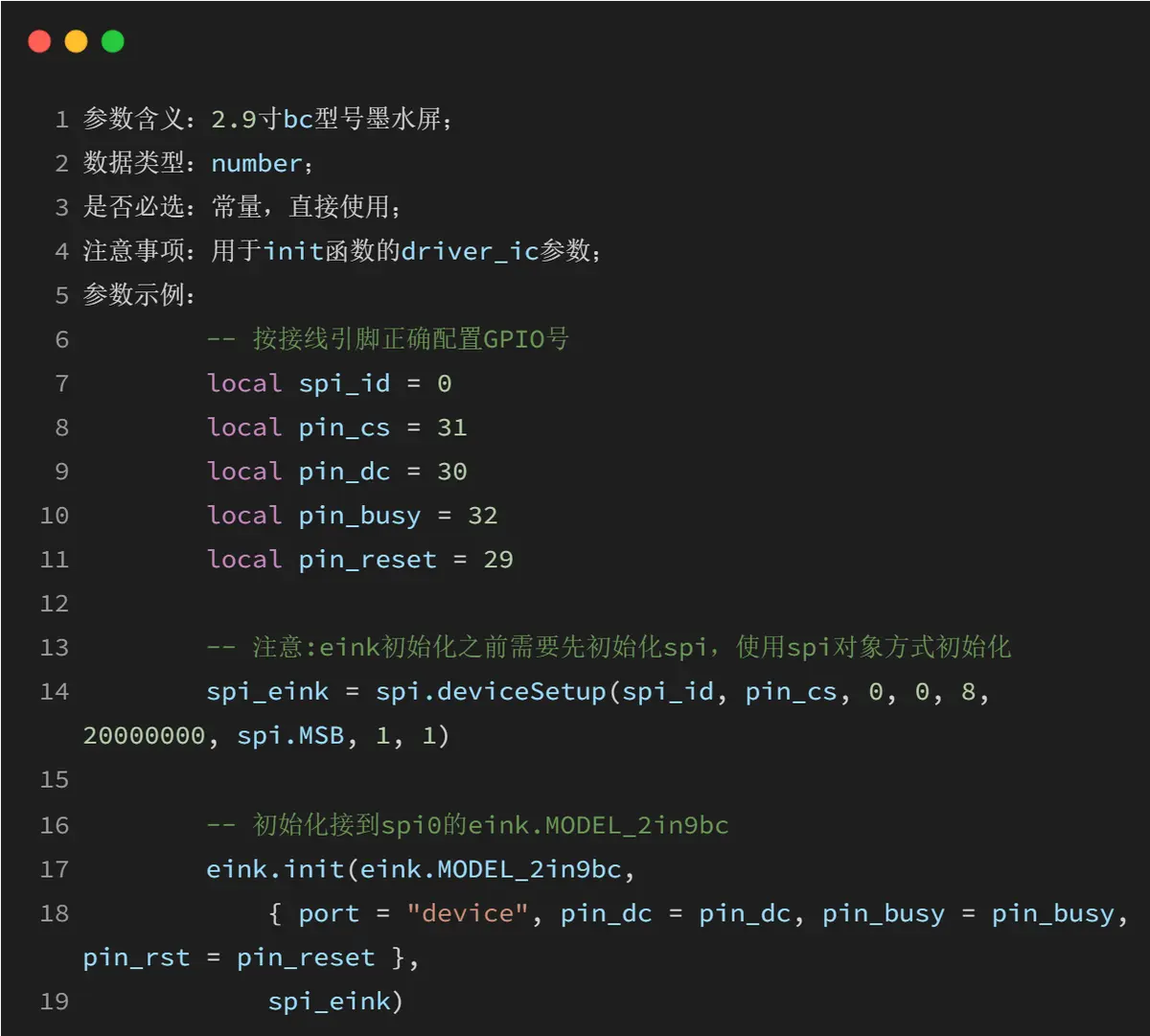

3.1.2.20 eink.MODEL_2in9bc

3.1.2.21 eink.MODEL_2in9b_V3

3.1.2.22 eink.MODEL_2in9d

3.1.2.23 eink.MODEL_3in52

3.1.2.24 eink.MODEL_3in7

3.1.2.25 eink.MODEL_3in7_U

3.1.2.26 eink.MODEL_4in2

3.1.2.27 eink.MODEL_4in2_V2

3.1.2.28 eink.MODEL_4in2bc

3.1.2.29 eink.MODEL_4in2b_V2

3.1.2.30 eink.MODEL_5in65f

3.1.2.31 eink.MODEL_5in83

3.1.2.32 eink.MODEL_5in83bc

3.1.2.33 eink.MODEL_5in83_V2

3.1.2.34 eink.MODEL_5in83b_V2

3.1.2.35 eink.MODEL_7in5

3.1.2.36 eink.MODEL_7in5_HD

3.1.2.37 eink.MODEL_7in5_V2

3.1.2.38 eink.MODEL_7in5bc

3.1.2.39 eink.MODEL_7in5b_HD

3.1.2.40 eink.MODEL_7in5b_V2

3.2 字体常量

3.2.1 eink.font_opposansm12

3.2.2 eink.font_opposansm16

3.2.3 eink.font_opposansm18

3.2.4 eink.font_opposansm20

3.2.5 eink.font_opposansm22

3.2.6 eink.font_opposansm24

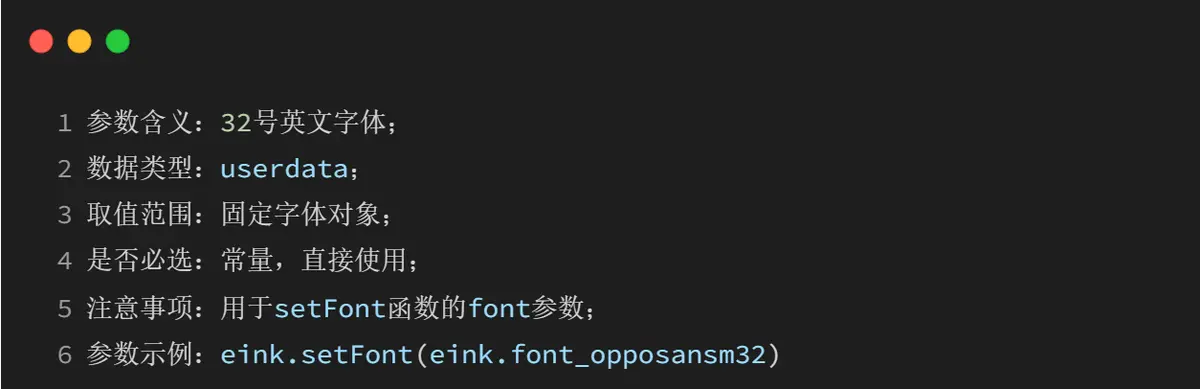

3.2.7 eink.font_opposansm32

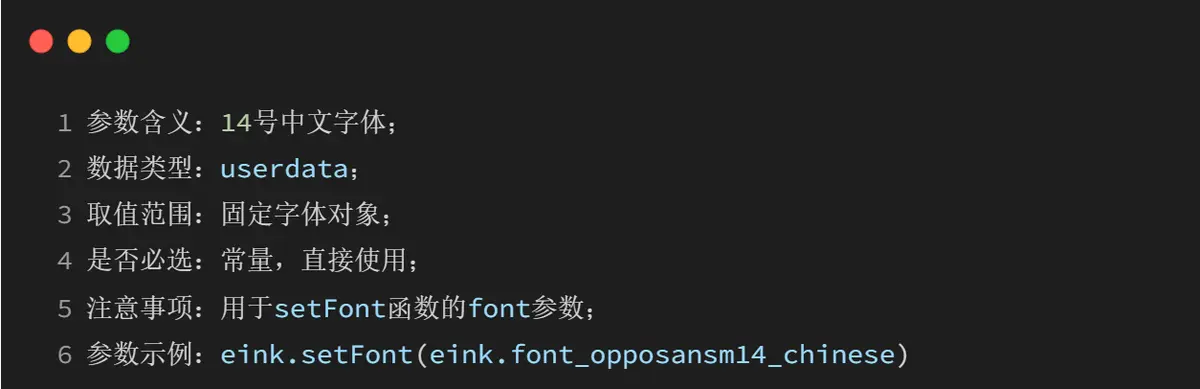

3.2.8 eink.font_opposansm12_chinese

3.2.9 eink.font_opposansm14_chinese

3.2.10 eink.font_opposansm16_chinese

3.2.11 eink.font_opposansm18_chinese

3.2.12 eink.font_opposansm20_chinese

3.2.13 eink.font_opposansm22_chinese

3.2.14 eink.font_opposansm24_chinese

3.2.15 eink.font_opposansm32_chinese

四、 函数详解

4.1 初始化函数详解

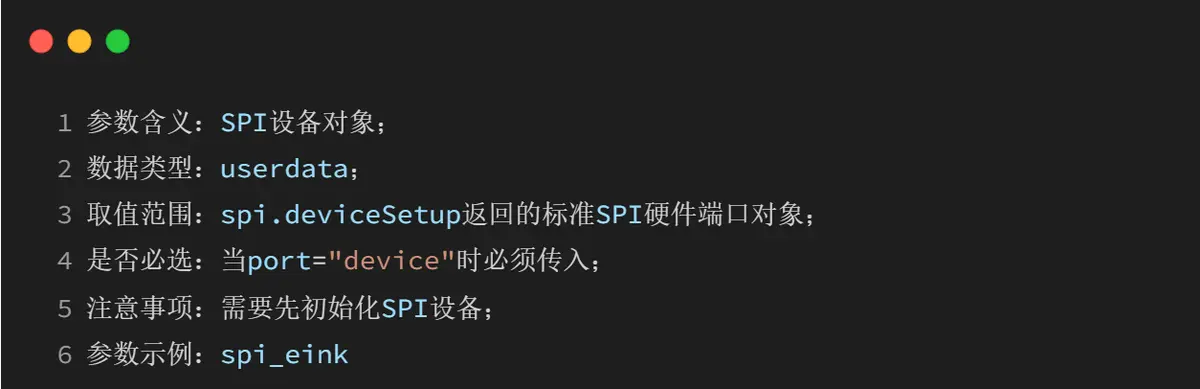

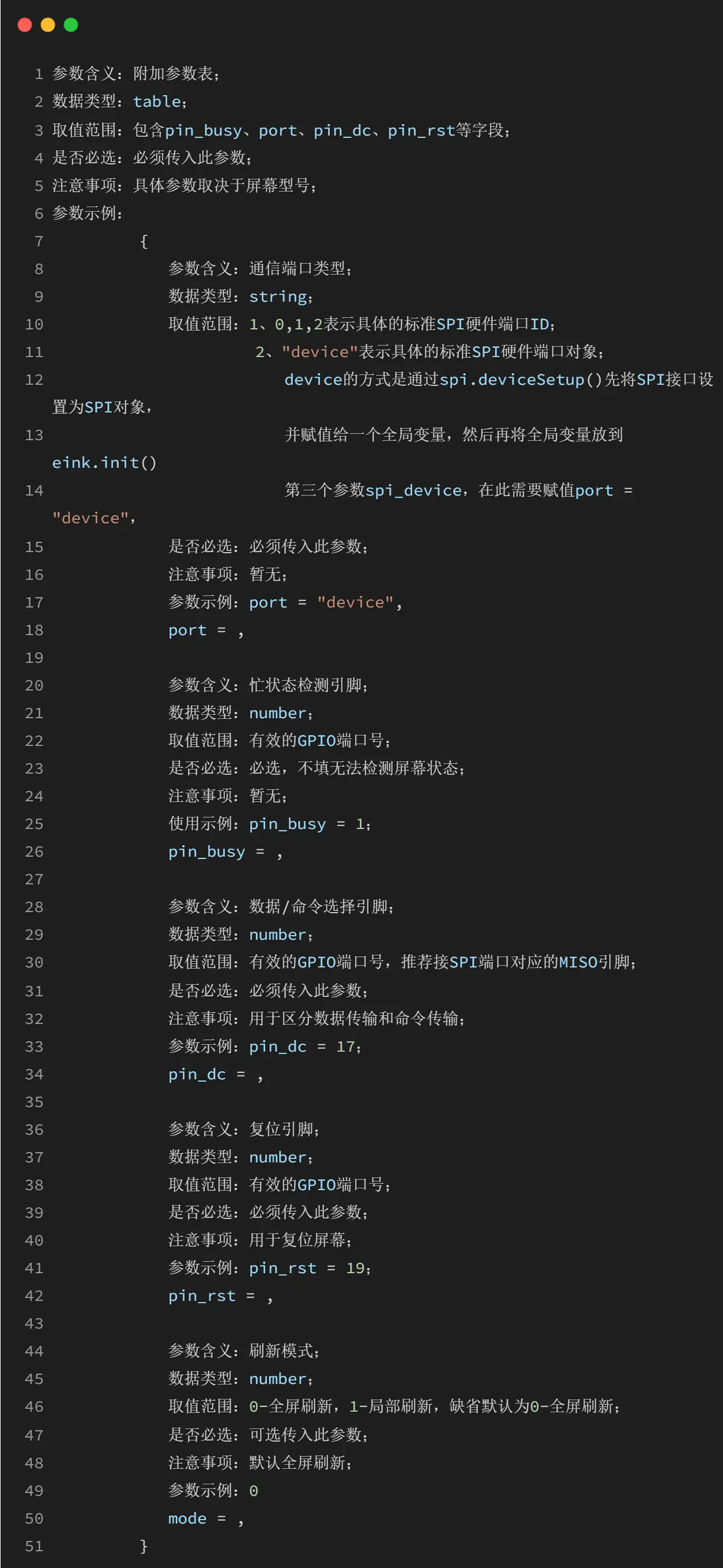

4.1.1 eink.init(driver_ic, param, spi_device)

功能

eink 显示屏初始化（新接口），支持初始化时一次性设置屏幕型号，推荐使用此方式；

注意事项

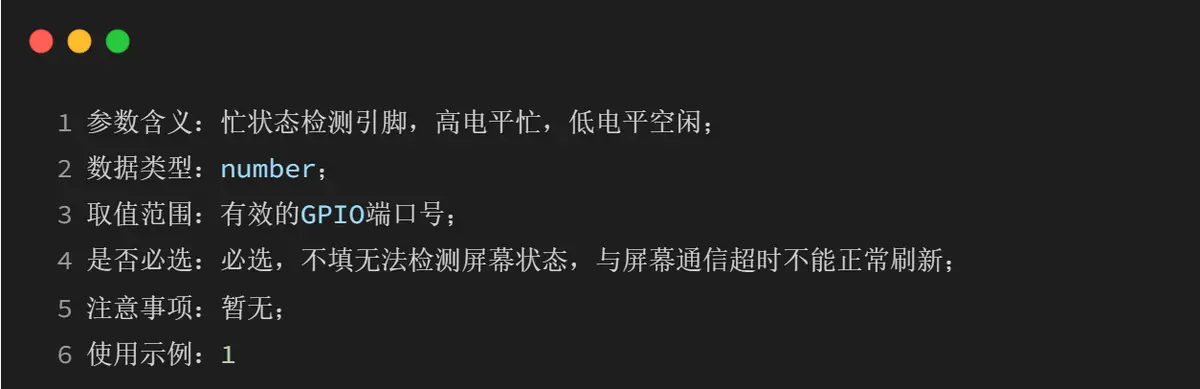

初始化前必须使用 SPI 对象的方式进行 SPI 接口初始化，且 spi_id 、pin_cs 一定要按实际接线填对应引脚的 GPIO 号，否则会无显示；

在使用任何 eink 绘图功能前，必须先调用此函数初始化显示屏，且 pin_dc 、pin_busy 、pin_reset 一定要按实际接线填对应引脚的 GPIO 号，否则会无显示；

参数

driver_ic

param

spi_device

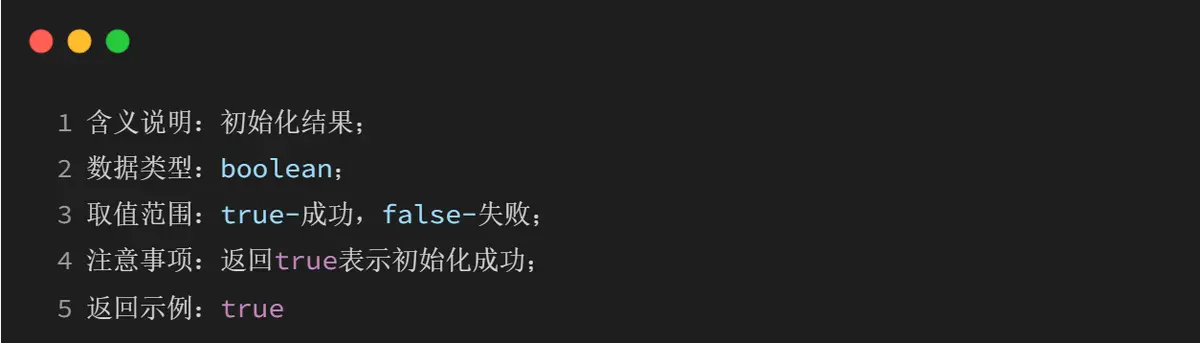

返回值

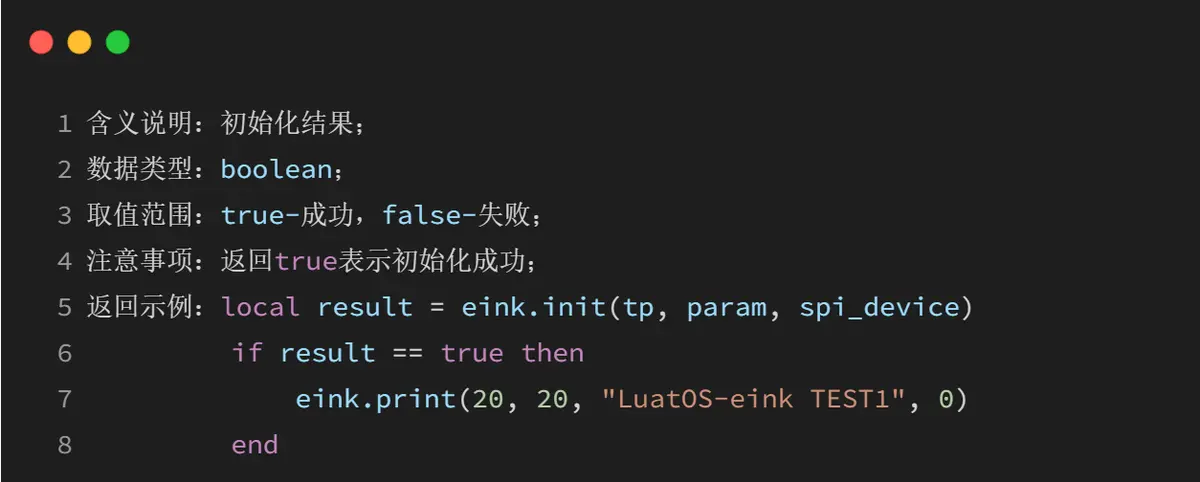

local result = eink.init(tp, param, spi_device)

result

示例

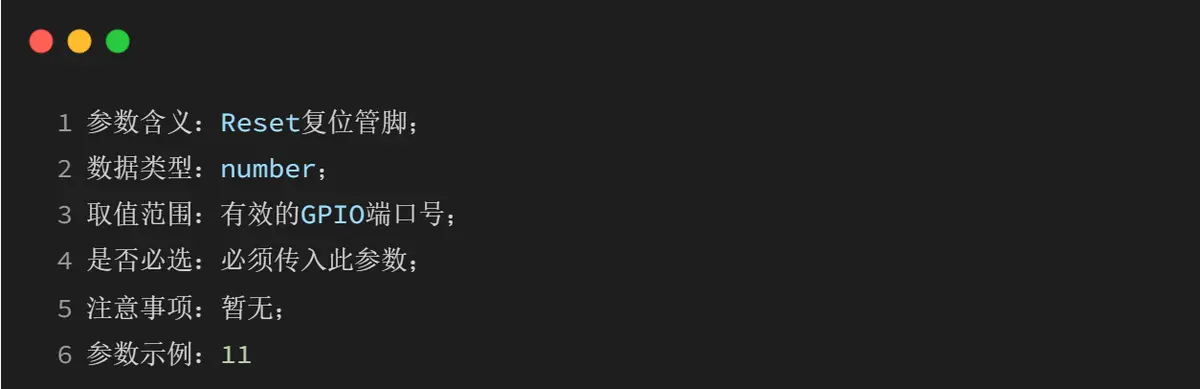

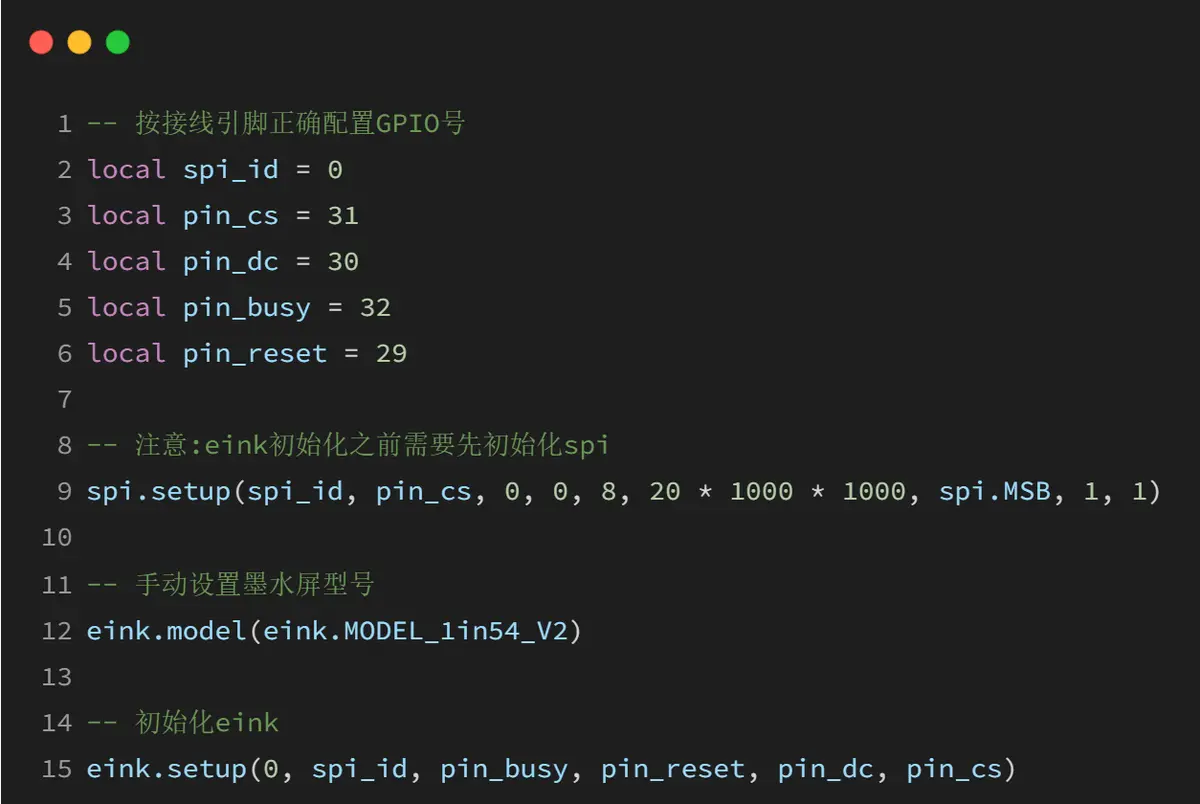

4.1.2 eink.setup(mode , spiid, pin_busy, pin_reset, pin_dc, pin_cs)

功能

eink 显示屏初始化（老接口），老接口不支持初始化时一次性设置屏幕型号，次选使用；

参数

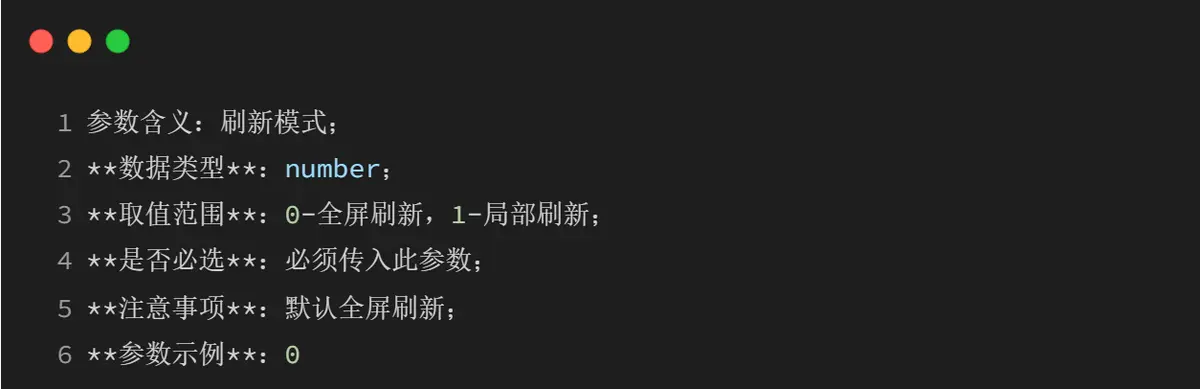

mode

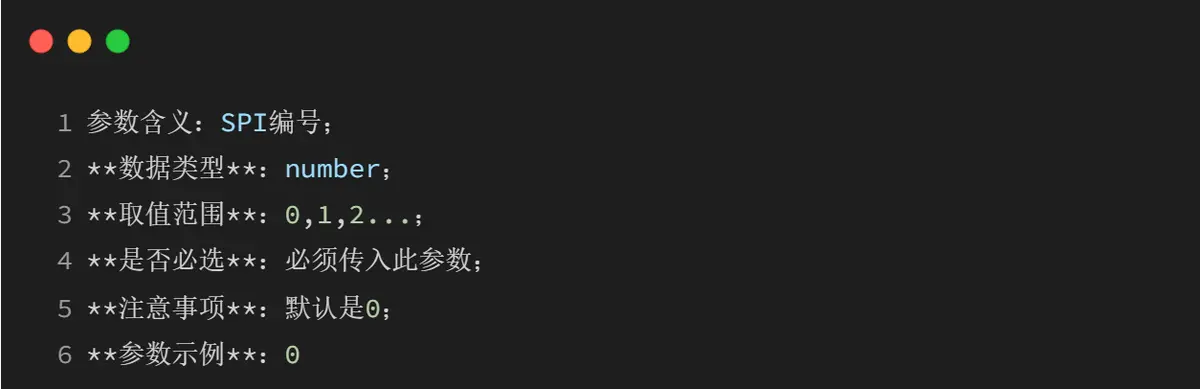

spiid

pin_busy

pin_reset

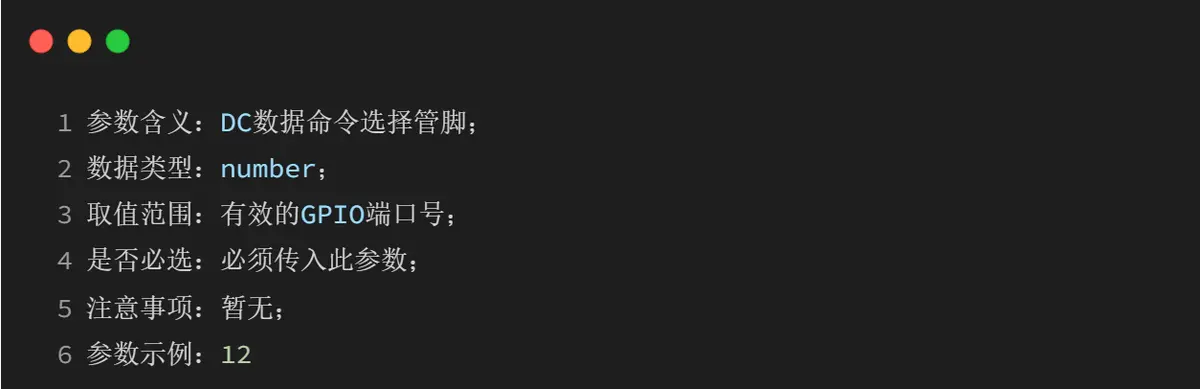

pin_dc

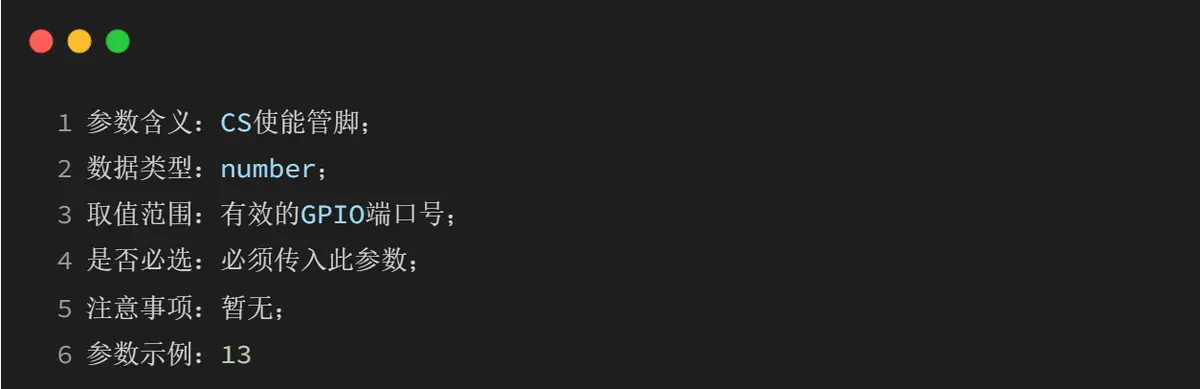

pin_cs

返回值

local result = eink.setup(full, spiid, pin_busy, pin_reset, pin_dc, pin_cs)

result

示例

4.2 屏幕控制函数详解

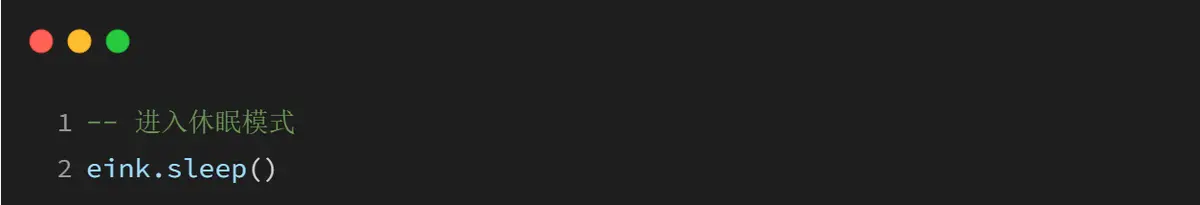

4.2.1 eink.sleep()

功能

进入休眠模式，休眠后需要重新初始化才能使用，显示字体需要重新使用 eink.setFont(font)设置后再使用；

参数

无

返回值

无

示例

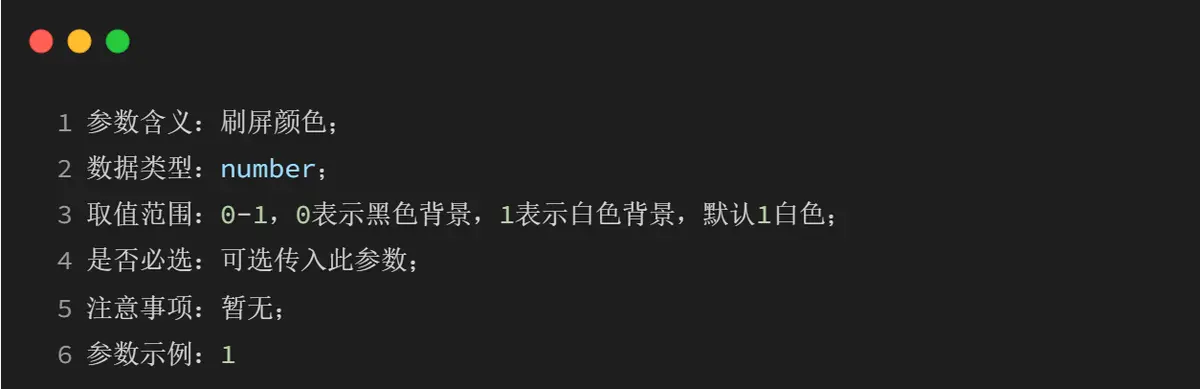

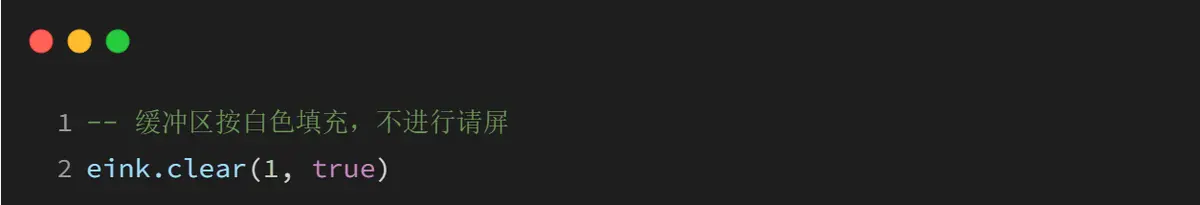

4.2.2 eink.clear(color, force)

功能

清除绘图缓冲区；

注意事项

如果执行 eink.clear(color, force)接口屏幕会进行多次清屏，可以使用将 force 参数填 true;

参数

color

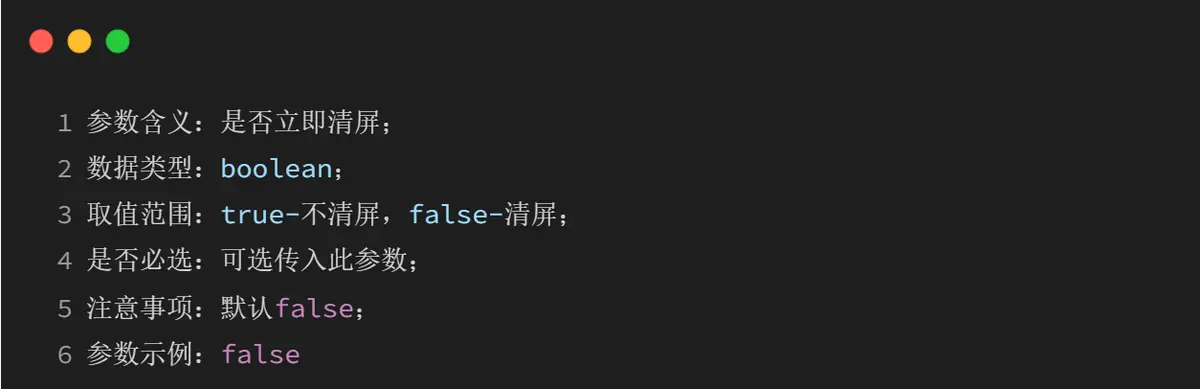

force

返回值

无

示例

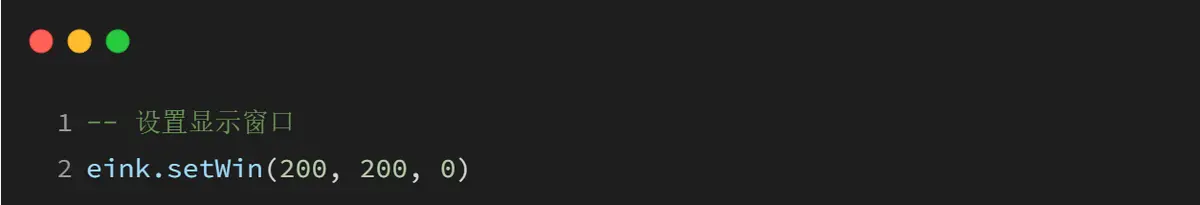

4.2.3 eink.setWin(width, height, rotate)

功能

设置显示窗口像素高度、像素宽度和显示方向；

参数

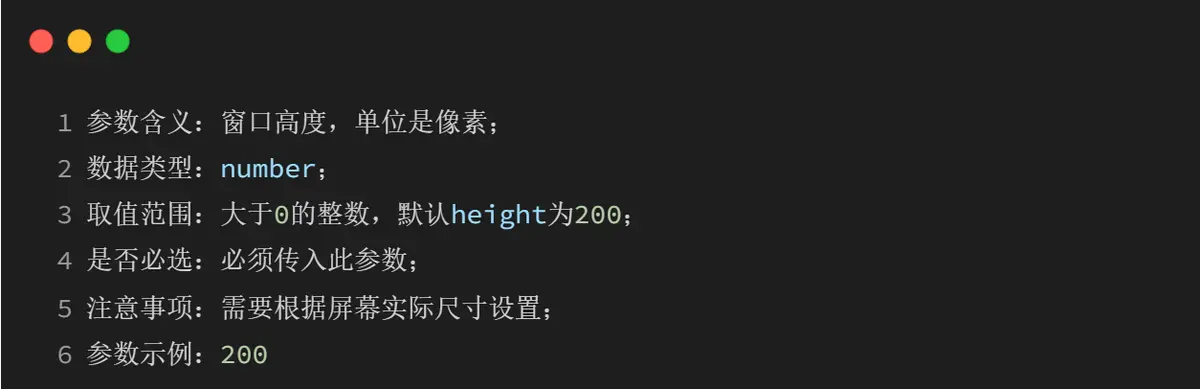

width

height

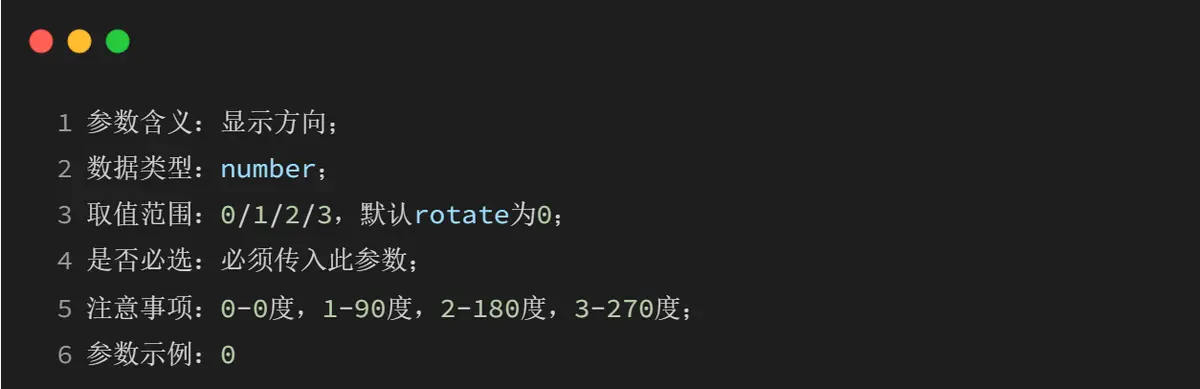

rotate

返回值

无

示例

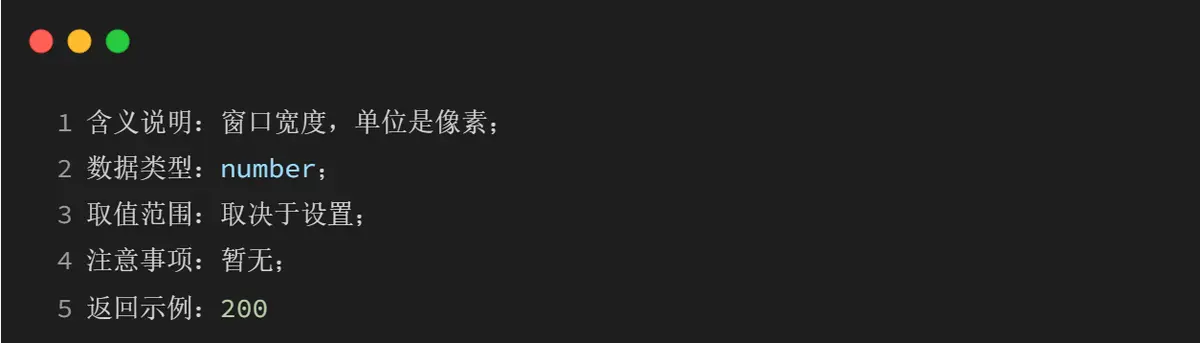

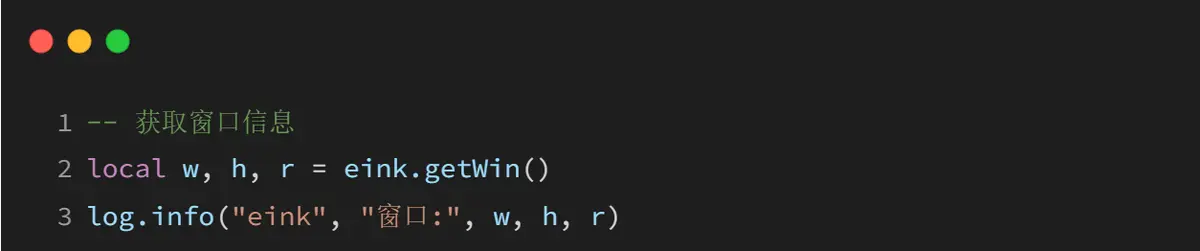

4.2.4 eink.getWin()

功能

获取窗口信息；

参数

无

返回值

local width, height, rotate = eink.getWin()

width

height

rotate

示例

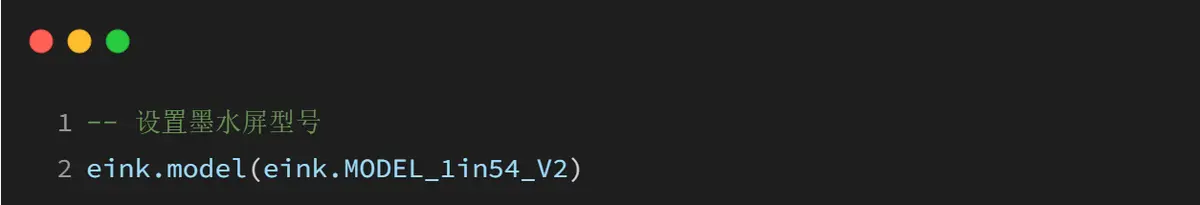

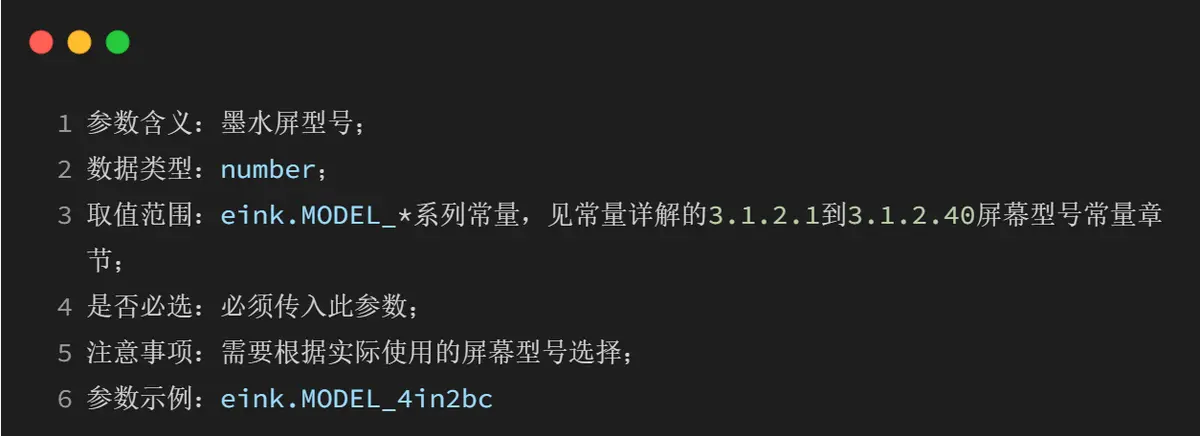

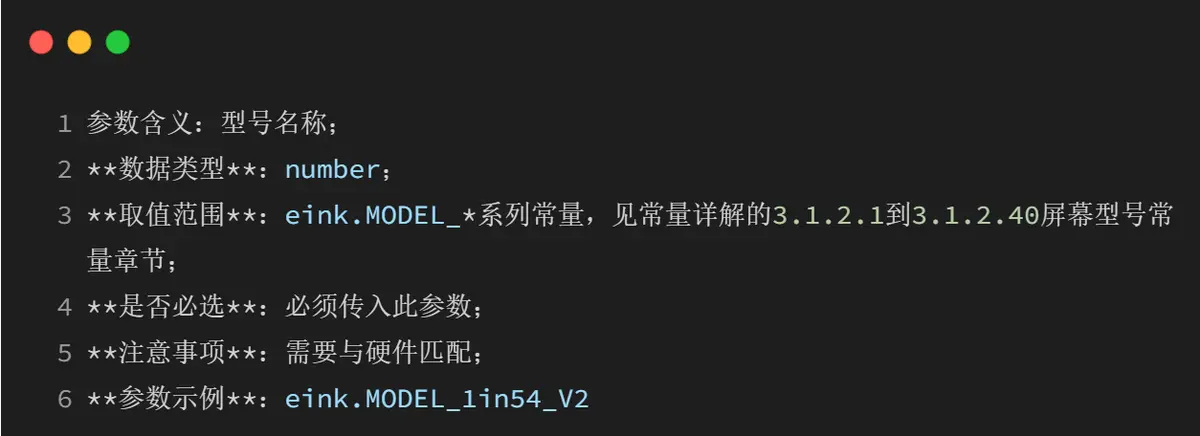

4.2.5 eink.model(m)

功能

设置墨水屏驱动型号；

注意事项

用于动态切换墨水屏型号；

参数

m

返回值

无

示例

4.3 文本显示函数详解

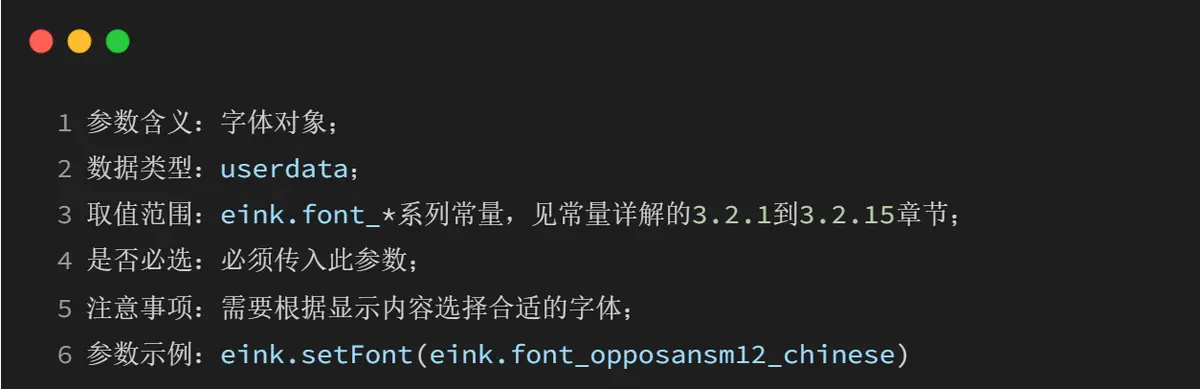

4.3.1 eink.setFont(font)

功能

设置后续使用的字体；

注意事项

设置后会影响后续所有文本绘制操作；

参数

font

返回值

无

示例

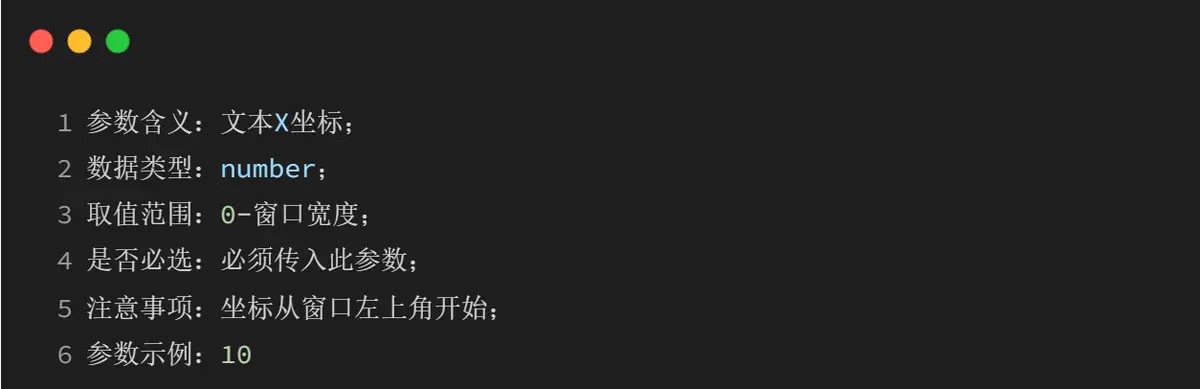

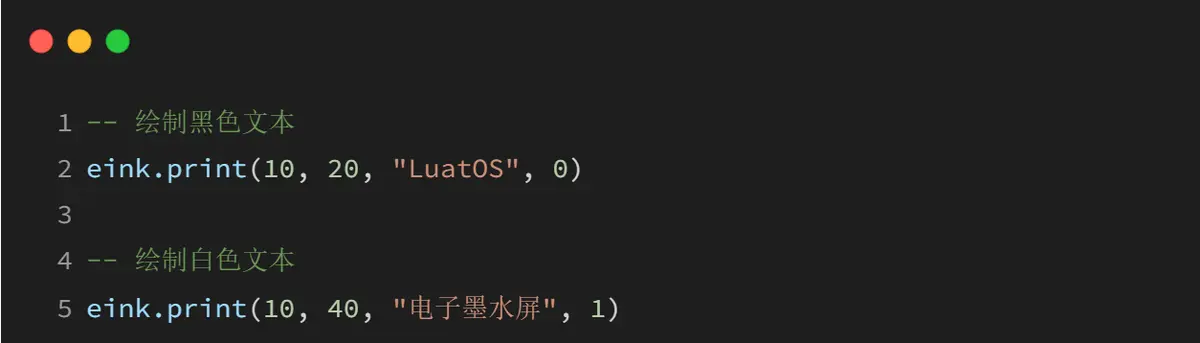

4.3.2 eink.print(x, y, str, color)

功能

在指定位置绘制文本；

注意事项

需要在设置字体后调用；

参数

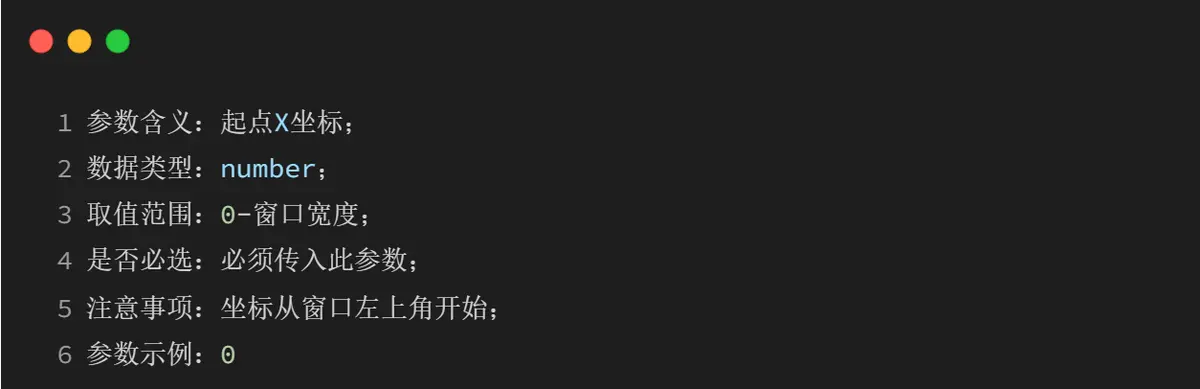

x

y

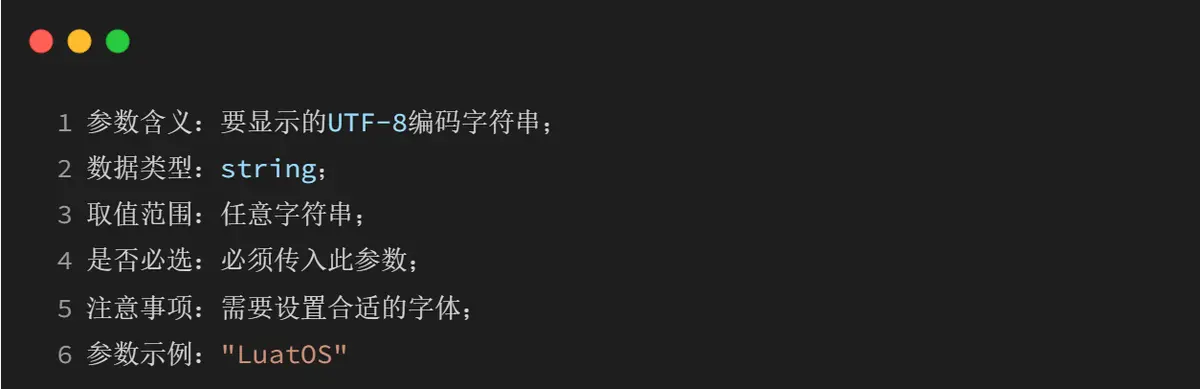

str

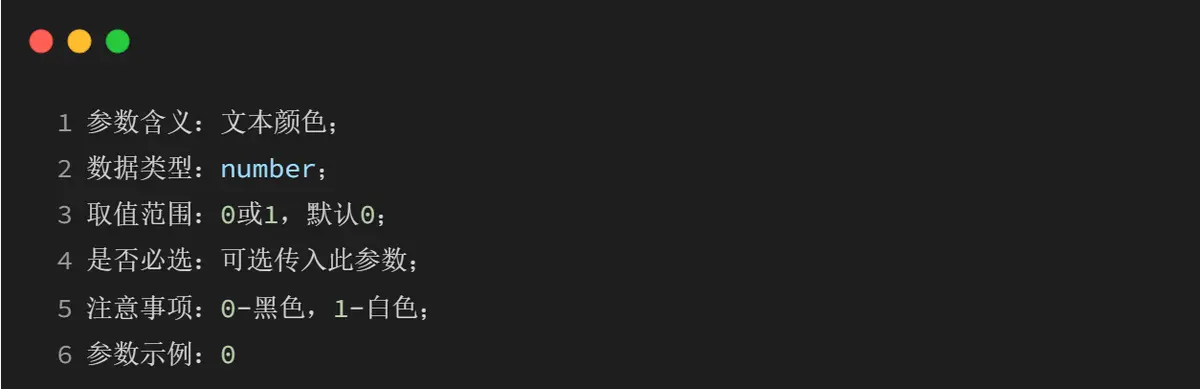

color

返回值

无

示例

4.4 基本图形绘制函数详解

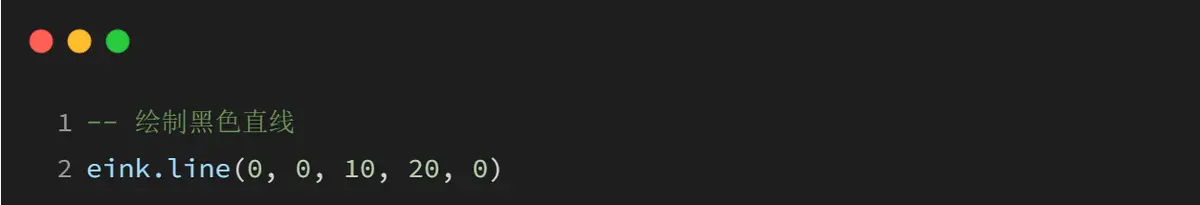

4.4.1 eink.line(x, y, x2, y2, color)

功能

绘制直线，不能绘制斜线；

注意事项

在缓冲区中绘制直线；

参数

x

y

x2

y2

color

返回值

无

示例

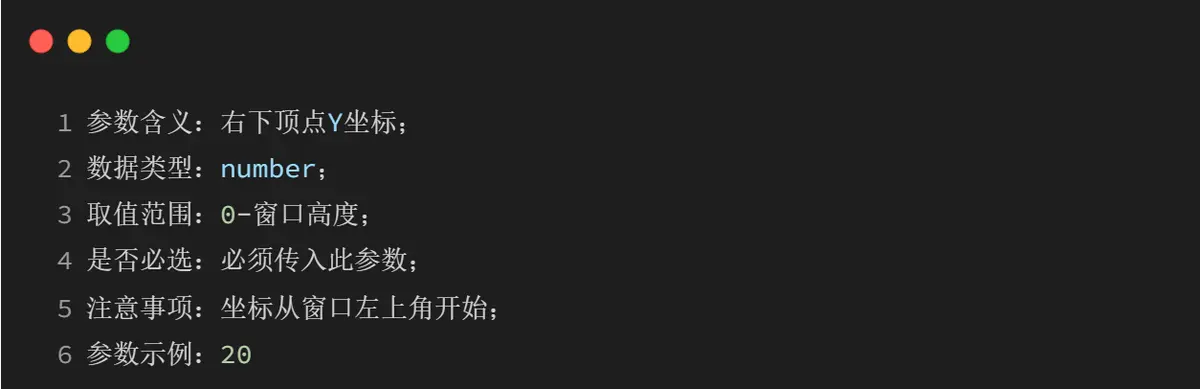

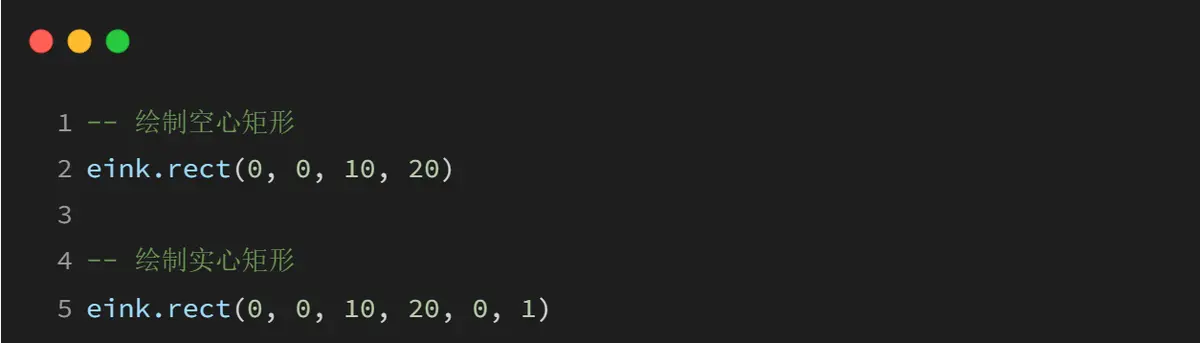

4.4.2 eink.rect(x, y, x2, y2, color, fill)

功能

绘制矩形；

注意事项

可以绘制空心或实心矩形；

参数

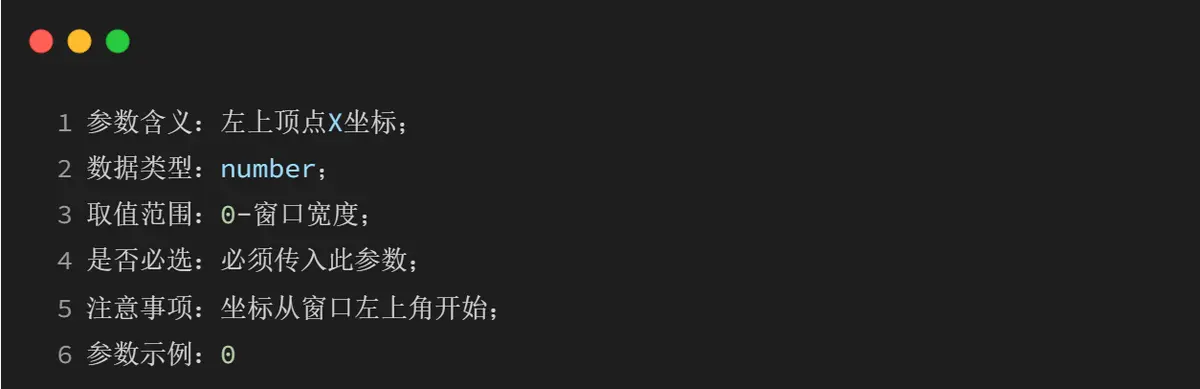

x

y

x2

y2

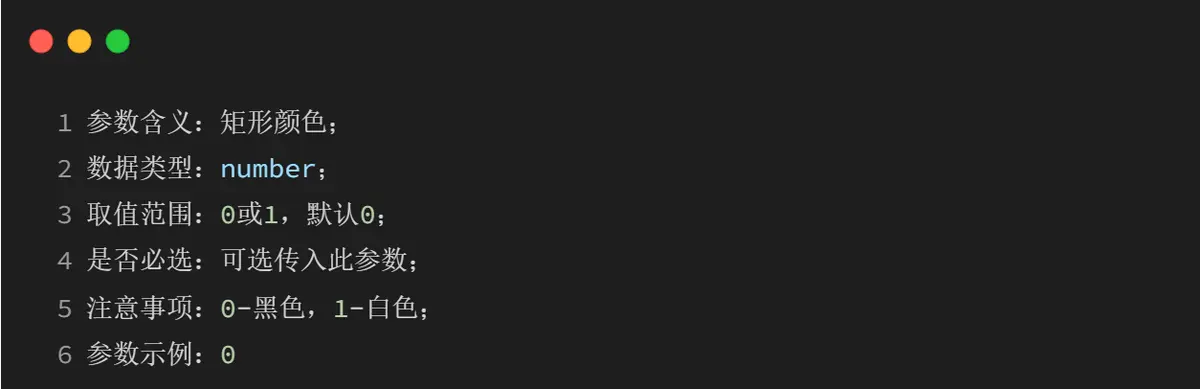

color

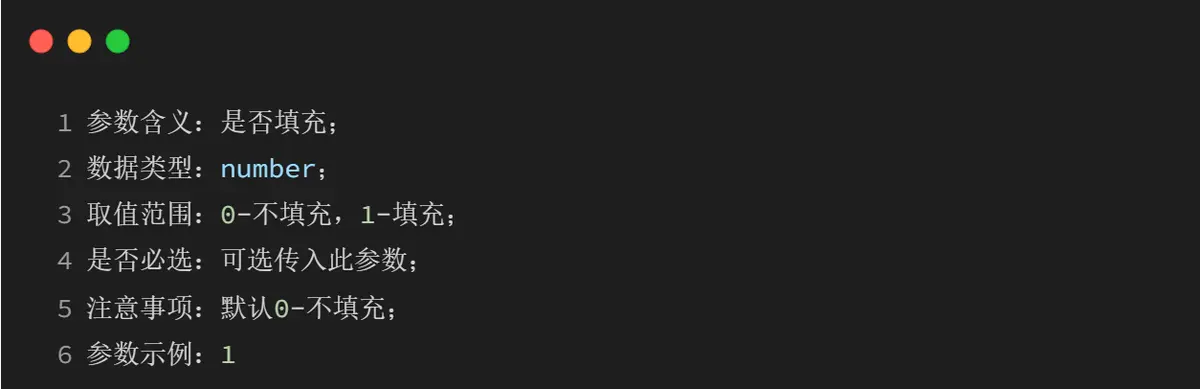

fill

返回值

无

示例

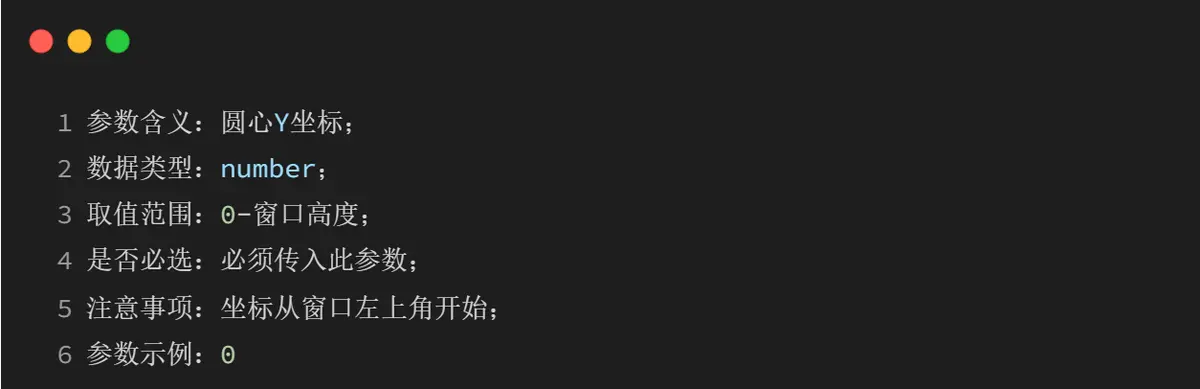

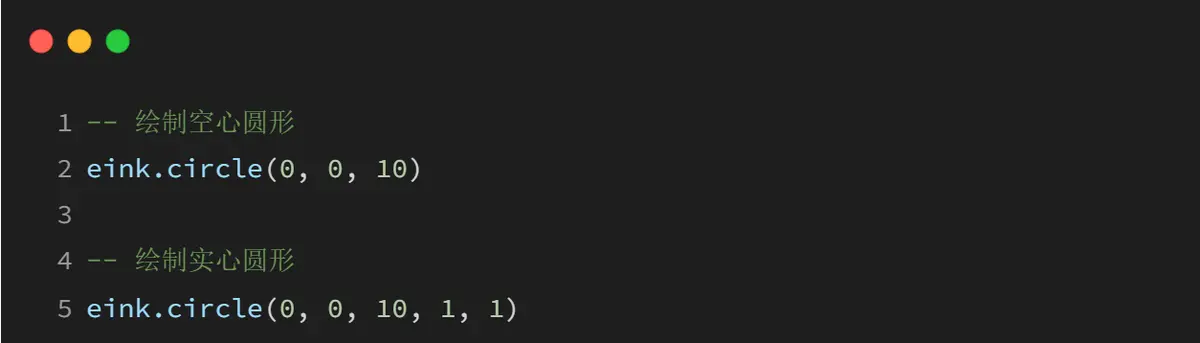

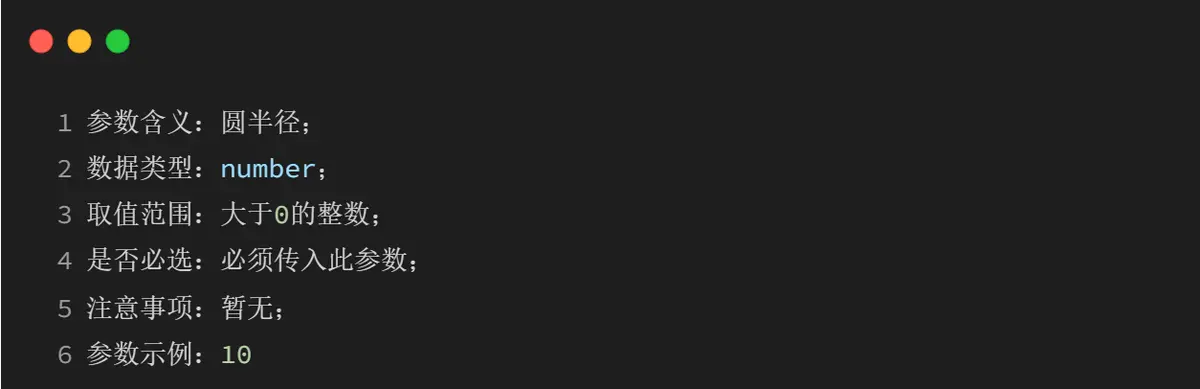

4.4.3 eink.circle(x, y, radius, color, fill)

功能

绘制圆形；

注意事项

可以绘制空心或实心圆形；

参数

x

y

radius


color

fill

返回值

无

示例

4.5 高级功能函数详解

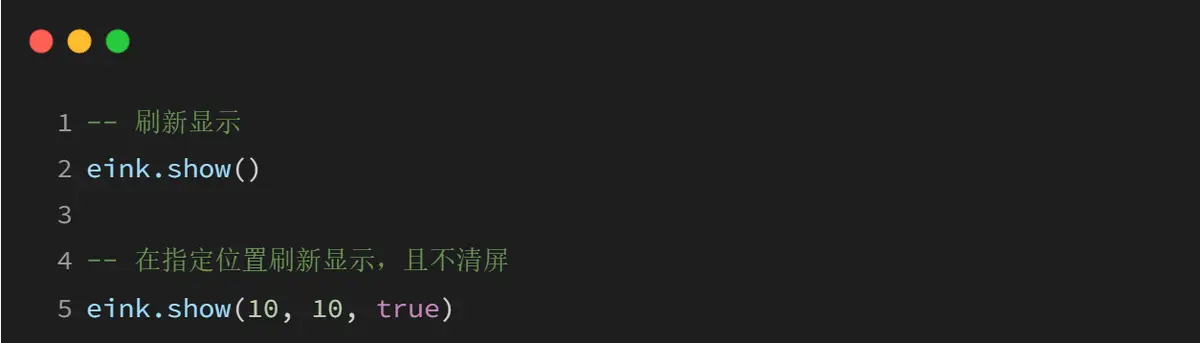

4.5.1 eink.show(x, y, noClear)

功能

将缓冲区图像输出到屏幕；

注意事项

所有绘图操作都是在缓冲区中进行，需要调用此函数才能显示；

如果执行 eink.show(x, y, false) 接口屏幕会进行多次清屏，可以使用将 noClear 参数填 true;

如果执行 eink.show(x, y, true) 接口屏幕会进行清屏，可以省略使用 eink.clear(color, force)接口;

参数

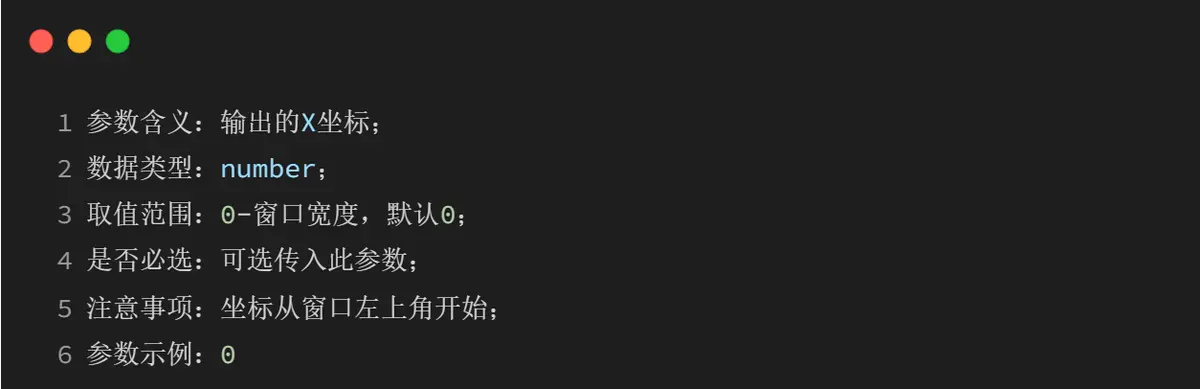

x

y

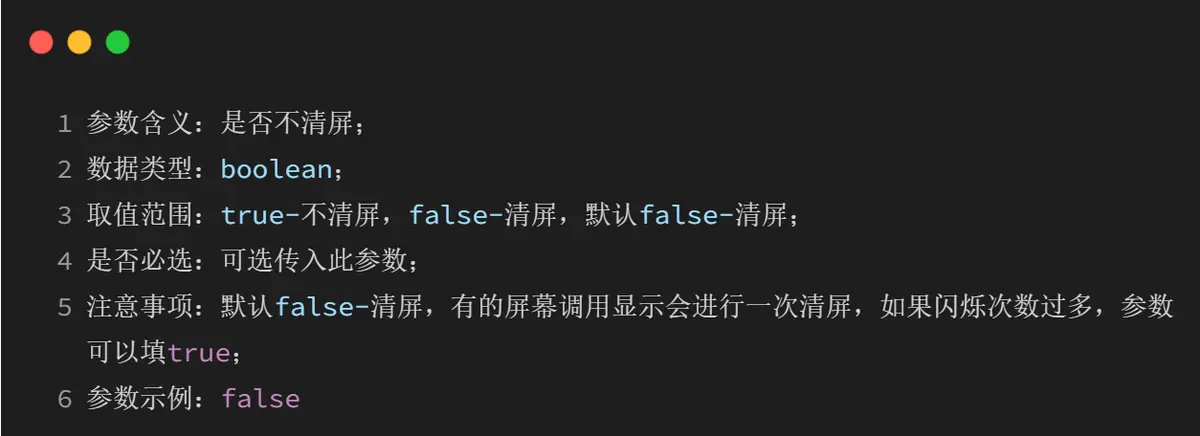

noClear

返回值

无

示例

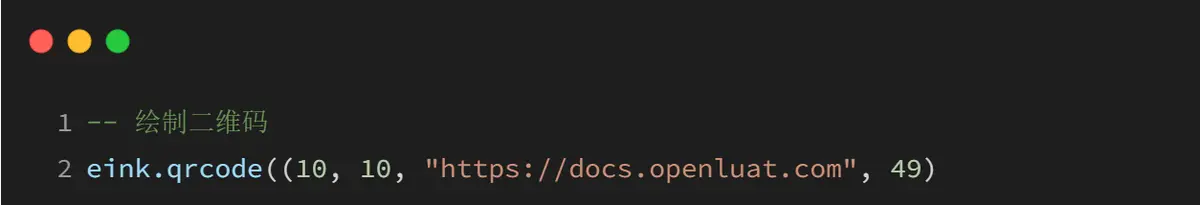

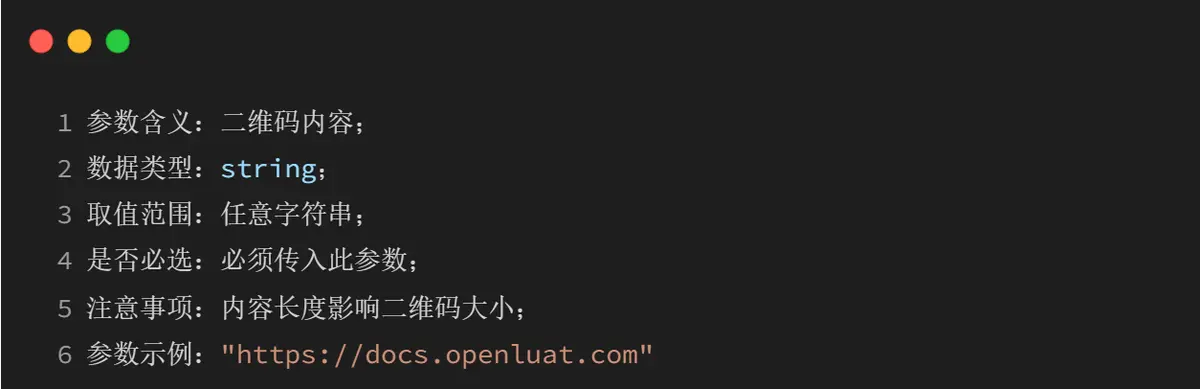

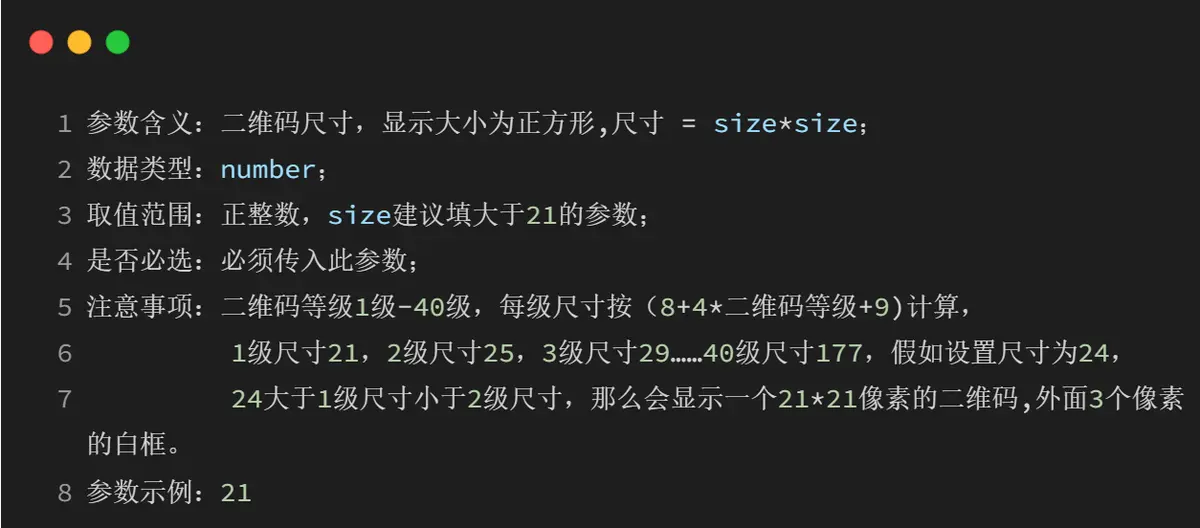

4.5.2 eink.qrcode(x, y, str, size)

功能

绘制二维码；

注意事项

二维码大小会根据内容和纠错等级自动调整；

参数

x

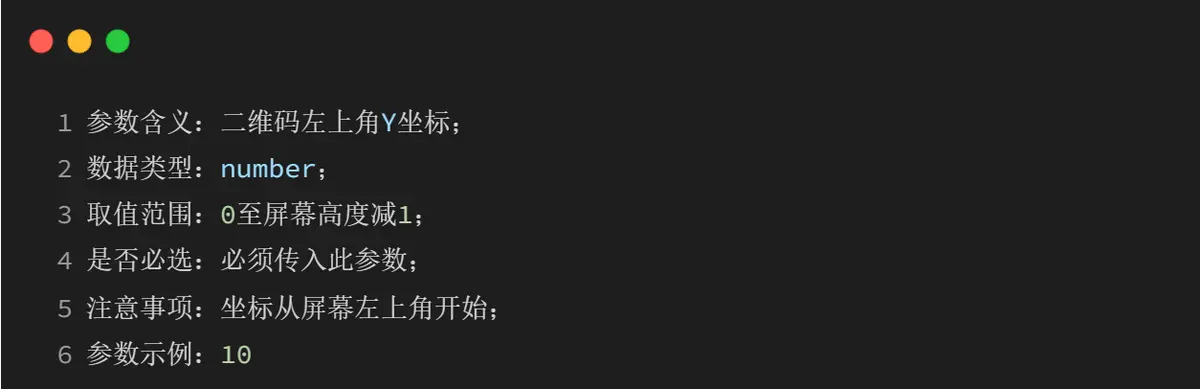

y

str

size

返回值

无

示例

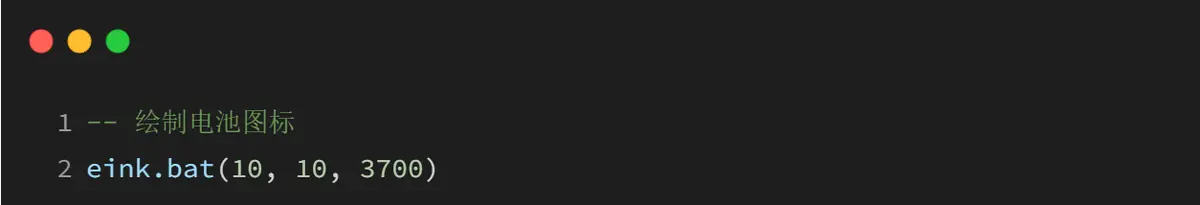

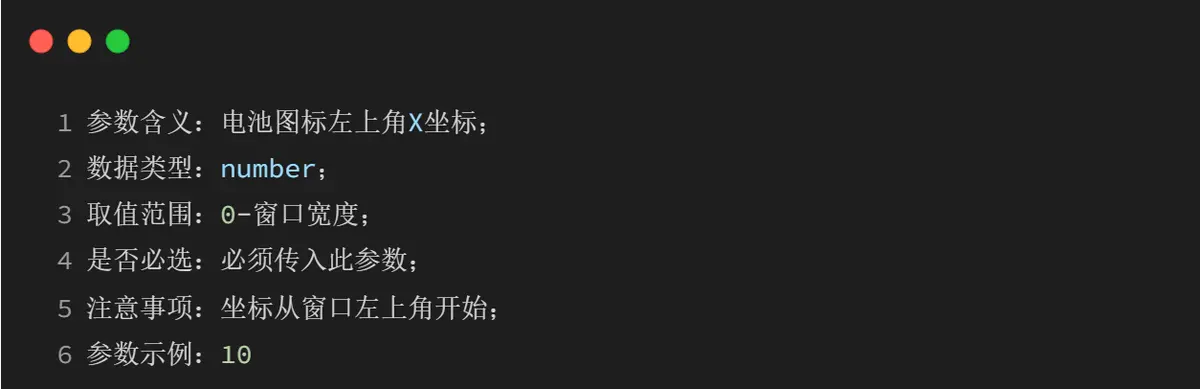

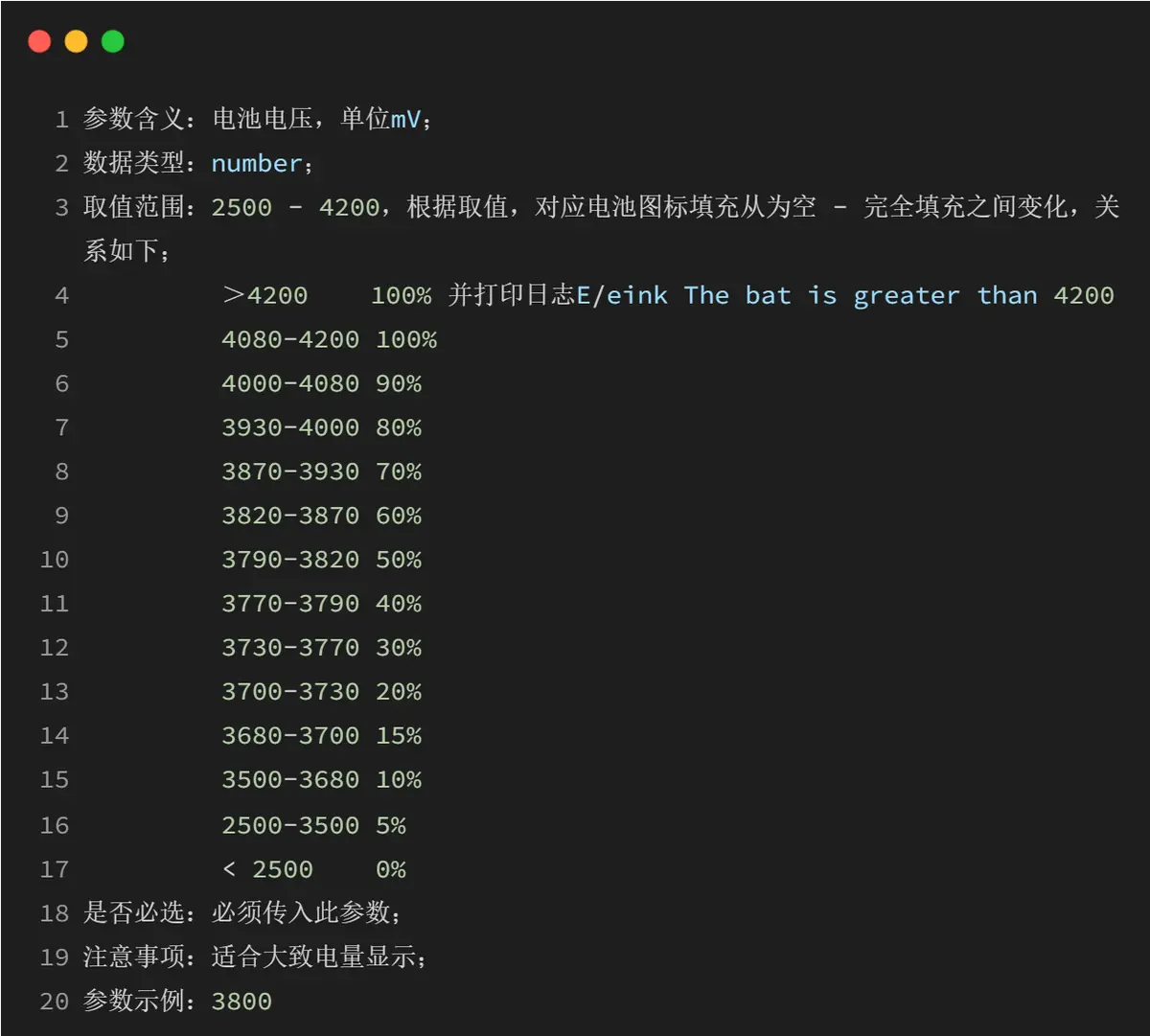

4.5.3 eink.bat(x, y, bat)

功能

绘制电池图标；

注意事项

根据电池电压绘制电量图标；

参数

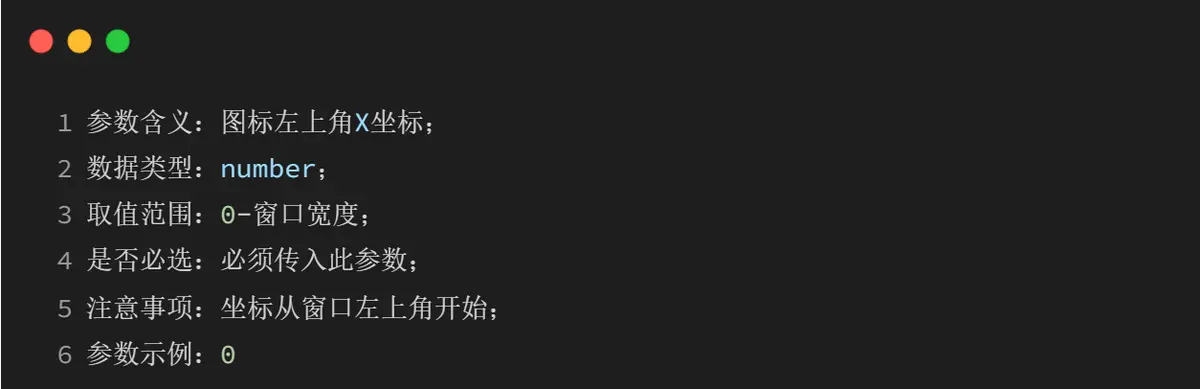

x

y

bat

返回值

无

示例

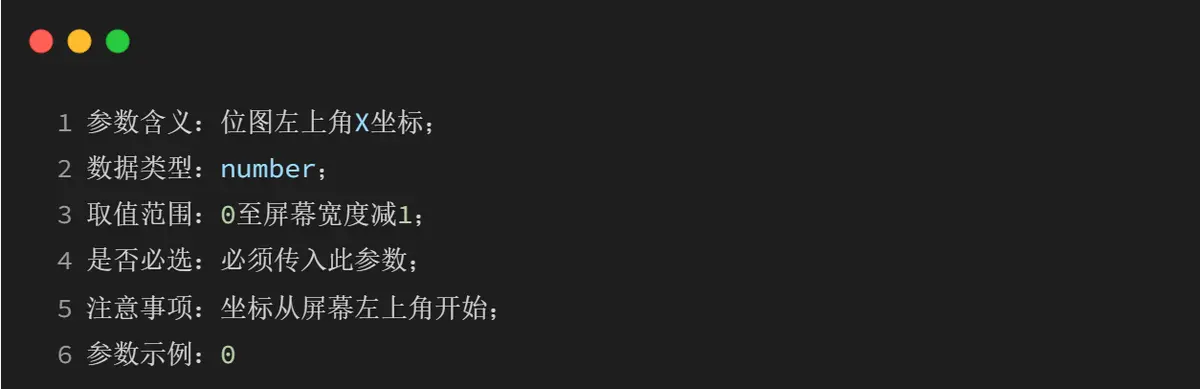

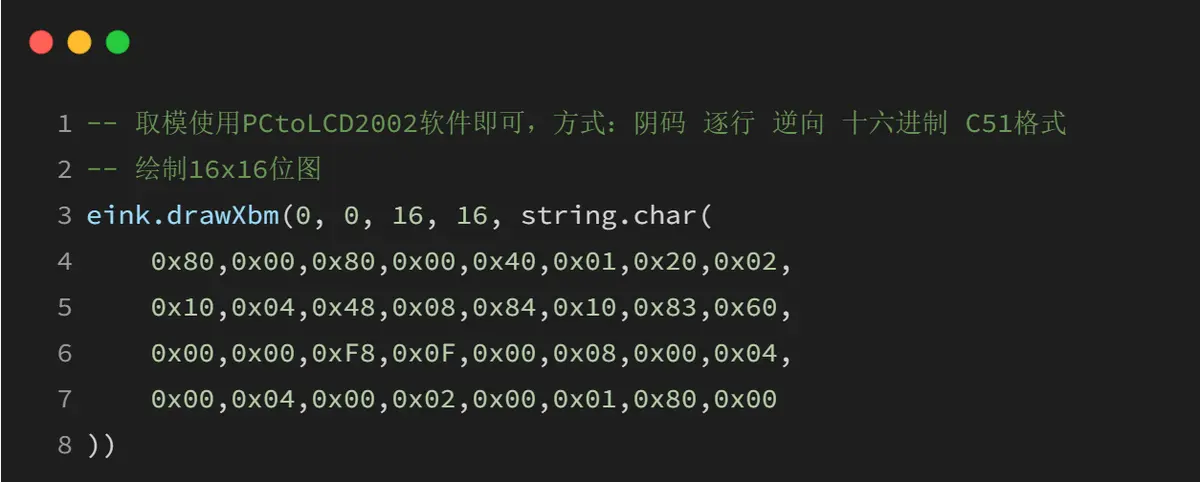

4.5.4 eink.drawXbm(x, y, w, h, data)

功能

绘制 XBM 格式位图；

注意事项

XBM 是单色位图格式，每个 bit 位表示一个像素；

参数

x

y

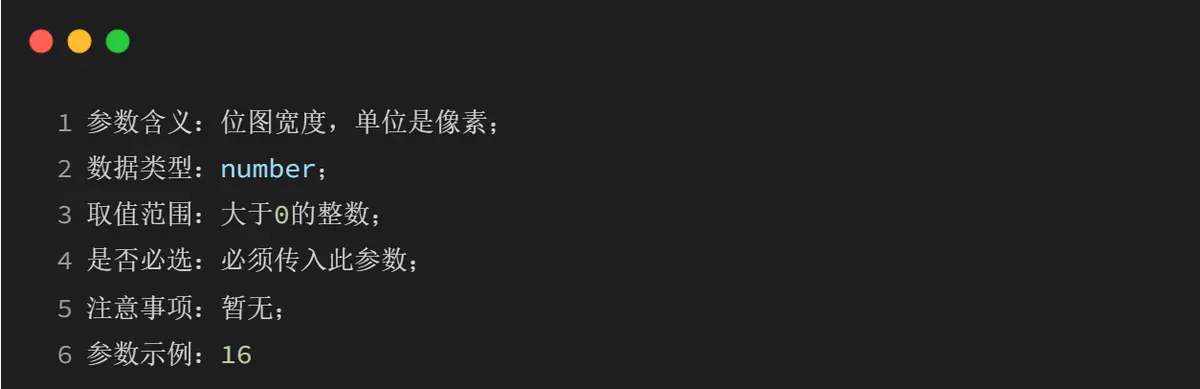

w

h

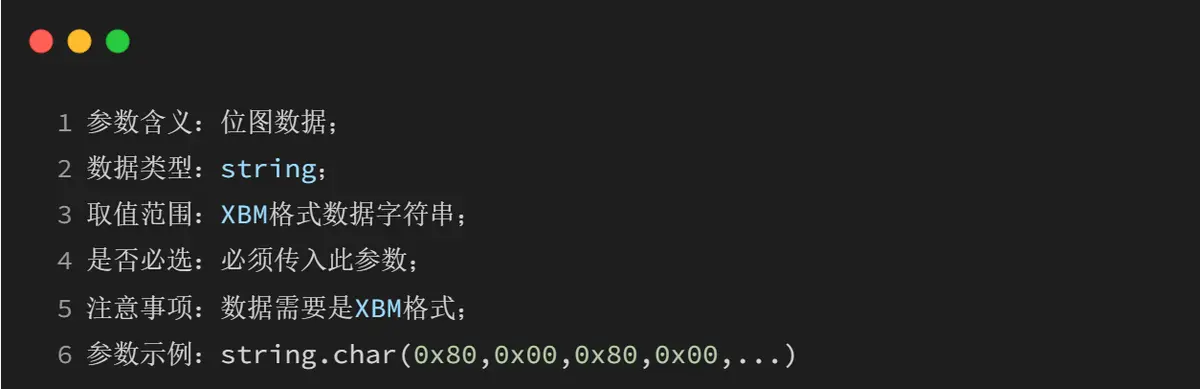

data

返回值

无

示例

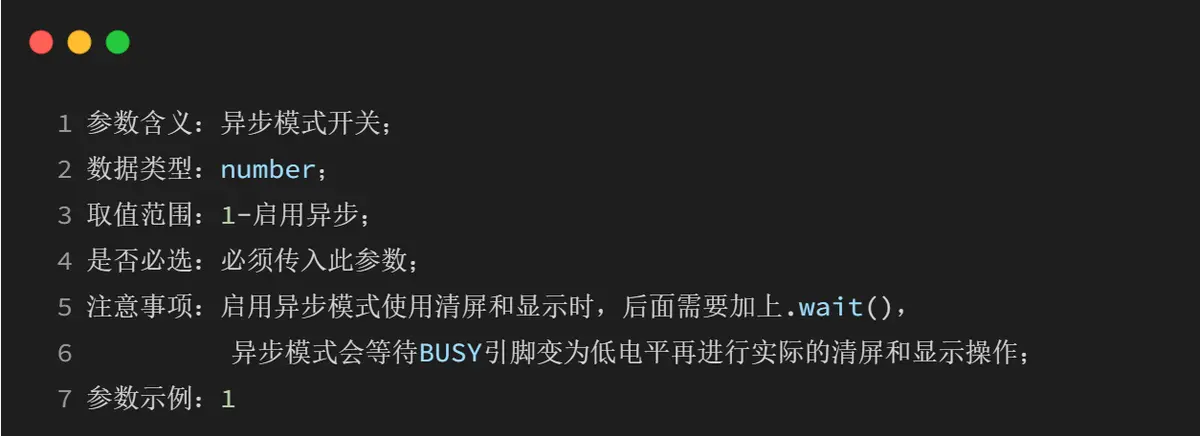

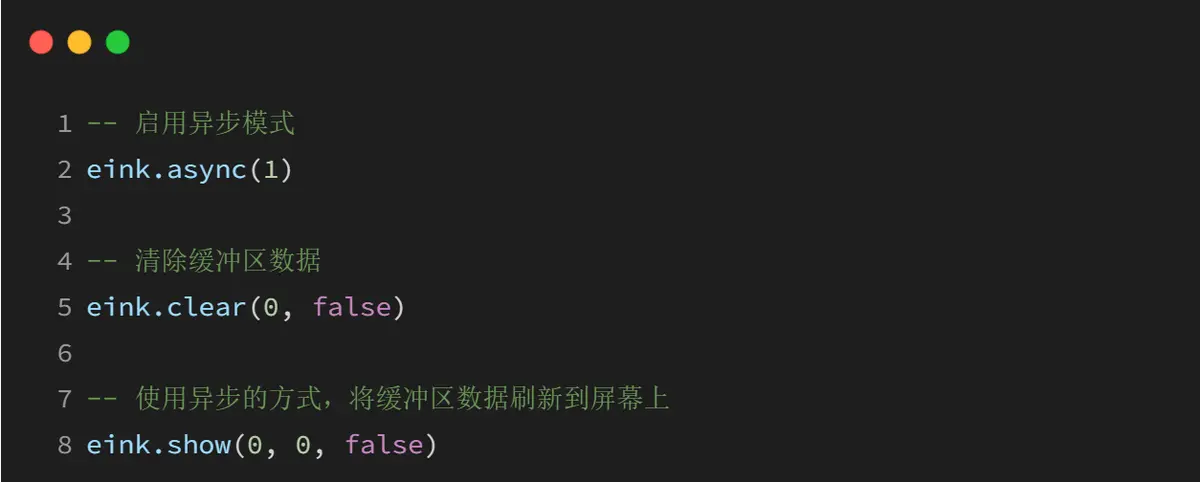

4.5.5 eink.async(index)

功能

启用异步刷新模式，启用后使用 eink.clear(color, force)和 eink.show(x, y, noClear)2 个接口，无需等待接口执行完毕也会执行之后的代码。在异步模式下可以使用 eink.clear().wait()和 eink.show().wait()实现同步模式的效果。

注意事项

1、异步模式下执行 eink.clear().wait() 接口，等价于同步模式下执行 eink.clear(color, false)接口

2、异步模式下执行 eink.show().wait()接口，等价于同步模式下执行 eink.show(0, 0, false) 接口

参数

index

返回值

无

示例

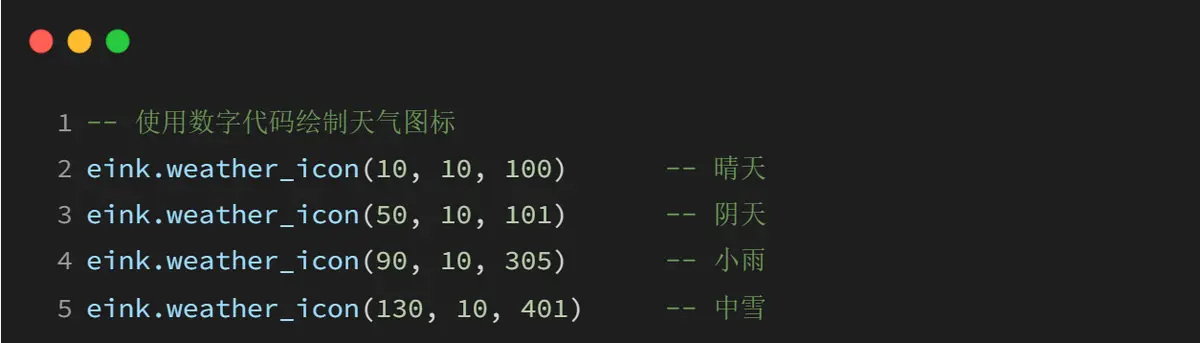

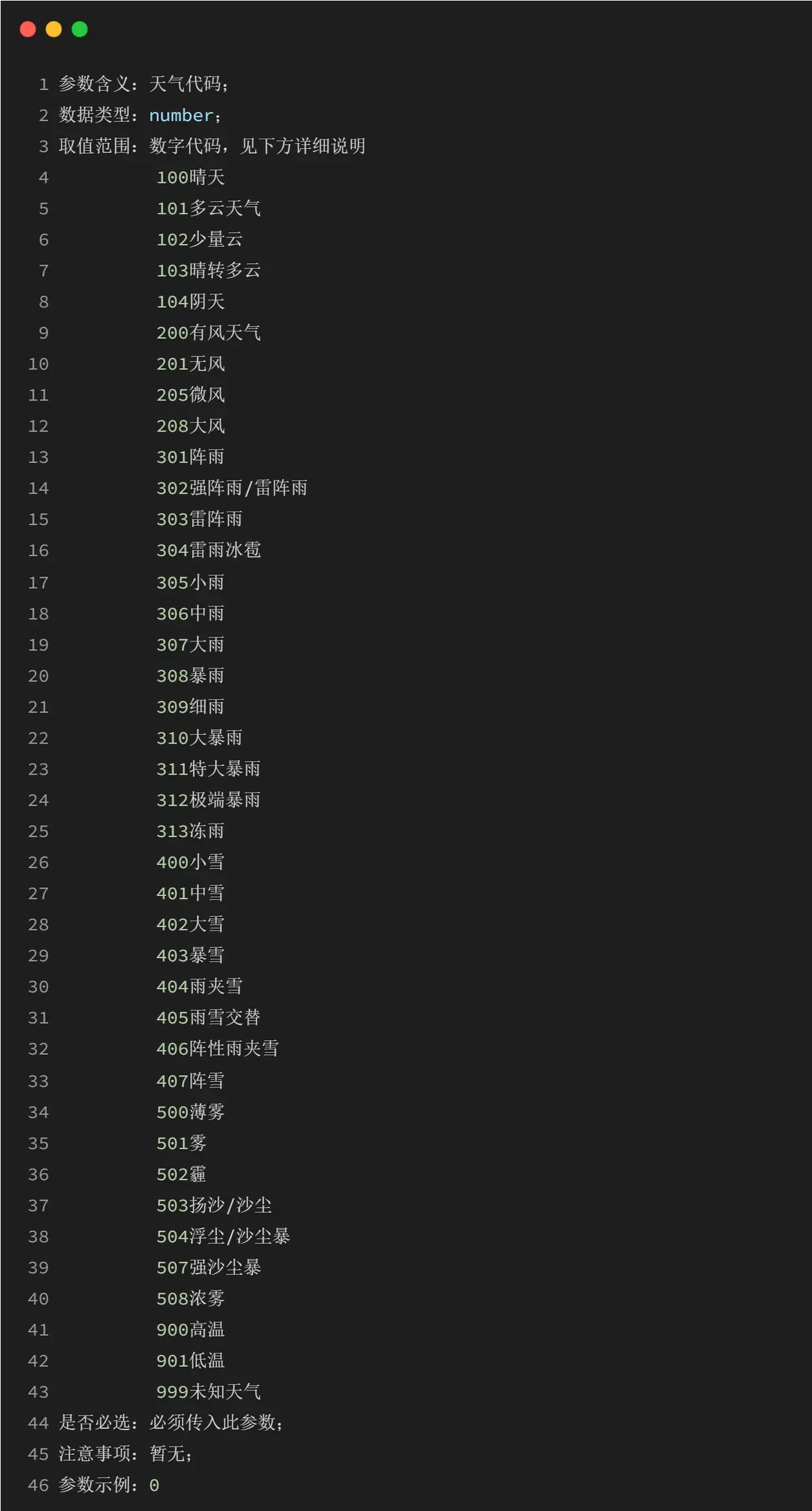

4.5.6 eink.weather_icon(x, y, code)

功能

根据天气代码绘制天气图标；

参数

X

Y

Code

返回值

无

示例

五、模组支持说明

1、软件是否支持，可以查看手册中  LuatOS 固件 章节对应型号是否支持 eink 核心库。

2、大部分 API 都只能在 eink.init(tp, param, spi_device)初始化成功后使用

今天的内容就分享到这里了~
