本文章适合有MCU和FreeRTOS的使用基础，进一步学习FreeRTOS内核与单片机底层

参考视频与文章：

01_任务的引入_ARM架构_汇编简明教程_哔哩哔哩_bilibili

ARM架构汇编基础-CSDN博客

一、CPU

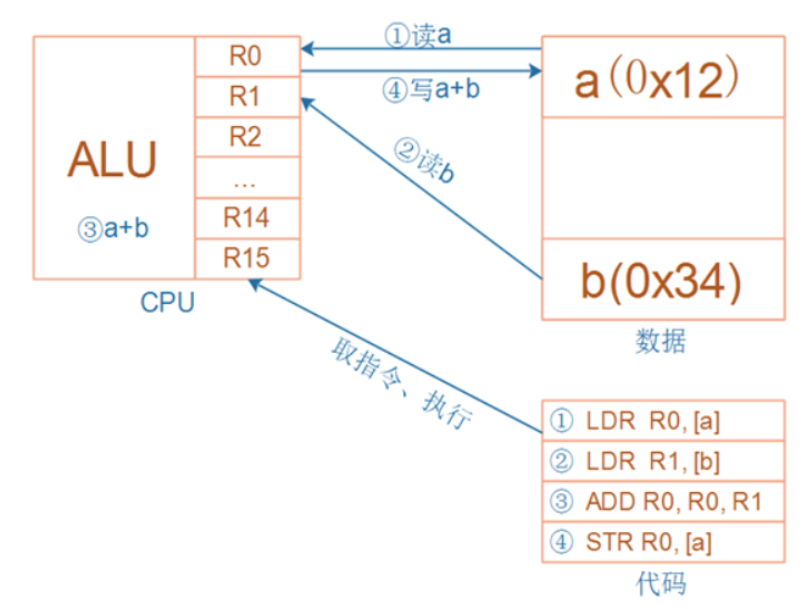

ARM芯片属于精简指令集计算机(RISC：Reduced Instruction Set Computing)，它所用的指令比较简单，有如下特点：

① 对内存只有读、写指令

② 对于数据的运算是在CPU内部实现

③ 使用RISC指令的CPU复杂度小一点，易于设计

二、寄存器与核心汇编

1、核心寄存器的作用：

寄存器	类型	作用
R0–R3	通用	参数传递、临时变量（调用者保存）
R4–R11	通用	局部变量（被调用者保存）
R12	通用	临时变量（调用者保存）
R13 (SP)	栈指针	指向当前栈顶
R14 (LR)	链接寄存器	保存返回地址
R15 (PC)	程序计数器	指向当前指令（Cortex-M 中，有 MSP/PSP之分）
xPSR	状态寄存器	包含条件标志、中断状态等

物理上存在两个独立的栈指针寄存器：

MSP（主栈指针，Main Stack Pointer）：复位后默认使用，通常用于内核代码和中断服务程序。
PSP（进程栈指针，Process Stack Pointer）：用于用户任务/线程（在 RTOS 中，每个任务有自己的栈，但 PSP 一次只能指向一个任务栈）。

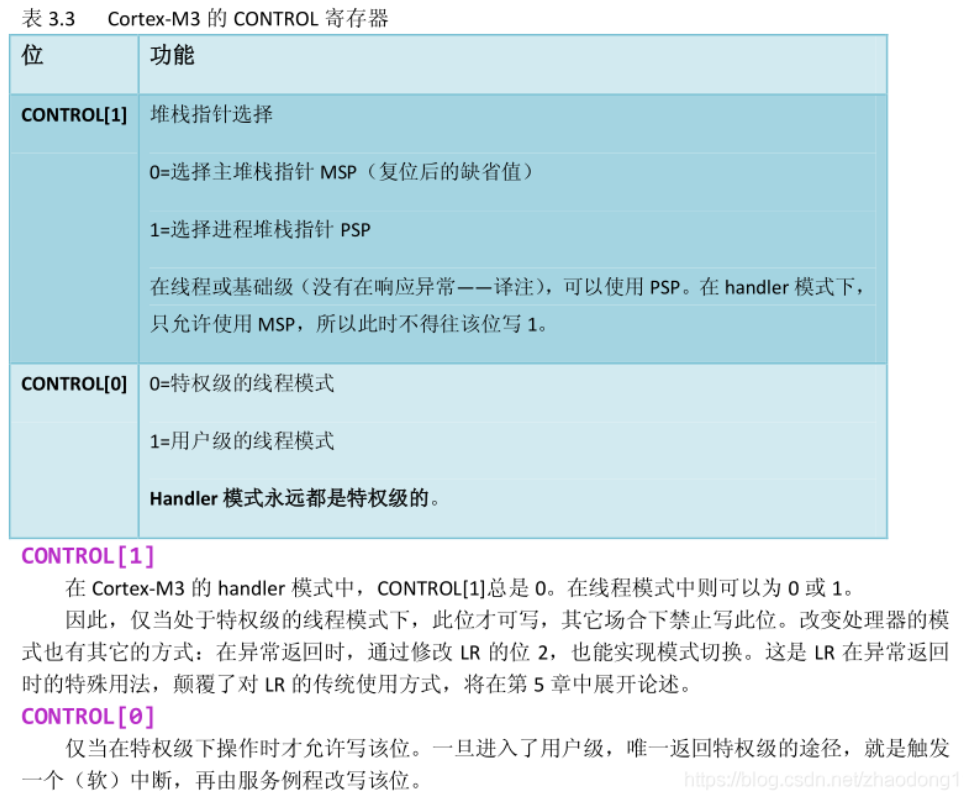

在任何时刻，当前使用的栈指针是 MSP 还是 PSP，由CONTROL寄存器的 bit1 决定。当处于线程模式（用户任务）时，可以选择使用 PSP；当处于 handler 模式（中断/异常）时，强制使用 MSP。

2、主要汇编

2.1、数据读写指令：实现内存与寄存器之间的数据传输

① LDR：加载，将内存中的数据读取到寄存器（例：LDR R0, [R1]，将 R1 指向的内存地址数据加载到 R0）；

② STR：存储，将寄存器中的数据写入内存（例：STR R0, [R1]，将 R0 数据写入 R1 指向的内存地址）。

LDRB/LDRH/LDR和STRB/STRH/STR，分别对应 1 字节 / 2 字节 / 4 字节的读写，解决不同数据类型（char/short/int）的内存访问需求

2.2、运算指令：

③ ADD，实现寄存器间的加法运算（例：ADD R0, R1, R2，R1+R2 的结果存入 R0），核心说明所有运算均在寄存器中完成。

2.3、栈操作指令：任务上下文保存 / 恢复的核心，也是任务切换的关键

④ PUSH：将寄存器数据压入栈，同时更新栈指针 SP（例：PUSH {R3, LR}，保存 R3 和 LR 到栈，用于函数调用前的上下文保护）；

⑤ POP：从栈中弹出数据到寄存器，更新 SP（例：POP {R3, PC}，从栈恢复数据到 R3 和 PC，实现函数返回）。

指令关键说明：函数调用时 R0~R3 无需手动保存（硬件自动处理），但任务切换时需要保存所有寄存器，因为任务无法预知后续会使用哪些寄存器，这是任务上下文保存的核心原则。

3、索引方式
前索引：LDR R0, [R1, #4] → 先计算R1+4的地址，再读取数据，不修改 R1；
后索引：LDR R0, [R1], #4 → 先从 R1 地址读取数据，再计算R1+4，修改 R1；
自动索引：LDR R0, [R1, #4]! → 先计算R1+4，读取数据后把新地址写回 R1。

三、一条代码的执行

下面给出C语言与对应的汇编，理解一下寄存器操作，特别是SP LR PC的操作

// 简单加法函数
int add(int a, int b)
{
    return a + b; // 核心逻辑：a+b，返回结果
}

int main(void)
{
    int x = 10;
    int y = 20;
    int z = add(x, y); // 调用add函数，z=30
    while(1); // 死循环
}

; add函数的汇编实现
add:
    ADD     R0, R0, R1  ; R0 = R0+R1（a+b，ARM中函数参数存在R0/R1）
    BX      LR          ; 跳回LR保存的地址（main函数中调用add的下一行）

; main函数的汇编实现
main:
    ; 1. 初始化栈（编译器自动生成，这里简化）
    LDR     SP, =0x20000400  ; 设置主栈指针MSP
    ; 此时的栈
    ; 地址        内容
    ; 0x20000400  ——（SP指向这里，空）
    ; 0x200003FC  ——
    ; 0x200003F8  ——
    ; 0x200003F4  ——

    ; 2. 执行int x=10; int y=20;
    MOV     R0, #10          ; R0=10，#10表示“常量10”，不是地址/寄存器
    STR     R0, [SP, #-4]!   ; 压栈保存x（SP=SP-4，x存在SP指向的地址）
    MOV     R1, #20          ; R1=20， #-4是“偏移量常量”，表示SP减4
    STR     R1, [SP, #-4]!   ; 压栈保存y（SP=SP-4，y存在SP指向的地址）
    ; '!'把计算后的新地址写回基址寄存器
    ; 地址        内容
    ; 0x20000400  ——
    ; 0x200003FC  10（x）
    ; 0x200003F8  20（y，SP指向这里）
    ; 0x200003F4  ——
    ; 3. 执行int z = add(x, y);
    LDR     R0, [SP, #4]     ; 从栈中取出x到R0（函数第一个参数）
    LDR     R1, [SP]         ; 从栈中取出y到R1（函数第二个参数）
    BL      add              ; 调用add函数：
                             ; - 第一步：把当前PC+4（下一条指令地址）写入LR
                             ; - 第二步：跳转到add函数执行

    ; 4. add函数返回后，执行这行
    STR     R0, [SP, #-4]!   ; R0是add返回值（30），压栈保存为z

    ; 5. 执行while(1);
loop:
    B       loop             ; 死循环

BL 指令：带 “记忆功能” 的跳转，自动把返回地址存到 LR，再跳转到目标函数；
BX 指令：“按记忆返回” 的跳转，把 LR 中保存的返回地址写入 PC，实现函数返回；
LR 的作用：全程自动保存返回地址，是 BL 和 BX 之间的 “桥梁”，没有 LR 就无法实现函数的调用和返回。

四、任务现场保存

运行现场（Execution Context / CPU Context）：指程序在某一时刻被中断或切换时，CPU 所有寄存器的当前值。包括：

通用寄存器（R0–R12）
特殊寄存器：LR（Link Register，返回地址）、PC（Program Counter）、PSR（Program Status Register）

1.任务切换场景大全

场景	谁打断谁？	保存哪些寄存器？	谁负责保存？	是否需要完整上下文？
函数调用	主调函数 → 子函数	按 AAPCS：callee 保存 R4–R11；caller 自行保护 R0–R3	编译器自动生成	❌ 否（按约定即可）
硬件中断	外设 → 当前代码	硬件自动保存 R0–R3,R12,LR,PC,xPSR；软件补充 R4–R11（若用到）	硬件 + ISR 编写者	⚠️ 部分（看 ISR 是否调用函数）
任务切换	调度器 → 当前任务	全部寄存器（R0–R12, LR, PC, PSR, SP）	RTOS 内核（如 FreeRTOS 的 PendSV）	✅ 是（完整上下文）

2.硬件中断切换场景

ARM AAPCS（ARM Architecture Procedure Call Standard）约定：

R0–R3：用于传递前 4 个参数（整型/指针）
返回值：放在 R0
LR（R14）：保存返回地址
R4–R11：属于“被调用者保存寄存器”（callee-saved），若子函数要用，必须先压栈保存，返回前恢复
R0–R3、R12：属于“调用者保存寄存器”（caller-saved），调用完就可能被破坏，主调函数若需保留，自己保存

步骤	谁执行	动作	使用的栈	补充说明
中断前	任务 A	运行，使用 PSP，指向任务栈	任务栈	FreeRTOS 中，任务运行时用 PSP（进程栈指针），MSP 仅作为备用
中断响应	硬件	自动切换到 MSP（内核强制）	系统主栈	ARMv7-M/ARMv8-M 内核规定：所有异常（中断）处理必须使用 MSP
-	硬件	压栈 R0–R3, R12, LR, PC, xPSR 到系统主栈	系统主栈	这 8 个寄存器是 “硬件自动压栈”，占 32 字节（每个寄存器 4 字节），是固定开销
-	硬件	从向量表加载 ISR 地址，更新 PC 到 ISR 入口；LR 自动设为`EXC_RETURN`值	-	LR 不再是任务返回地址，而是`EXC_RETURN`（特殊值，用于中断返回时判断栈 / 模式）
ISR 执行	软件（编译器）	如果 ISR 中使用了 R4–R11，编译器会自动压栈这些寄存器	系统主栈	这 8 个寄存器是 “软件手动压栈”（编译器生成的序言代码），非硬件自动，占 32 字节（可选）
-	软件	执行用户编写的 ISR 代码（如读中断标志、缓存数据）	系统主栈	用户代码的局部变量、函数调用都会占用 MSP 栈
ISR 返回前	软件（编译器）	如果之前压了 R4–R11，编译器会自动弹出这些寄存器	系统主栈	编译器生成的收尾代码，与压栈对应
中断返回	硬件	弹出之前硬件压栈的 8 个寄存器（R0–R3, R12, LR, PC, xPSR）	系统主栈	栈指针 MSP 自动回退，恢复中断前的 CPU 状态
-	硬件	根据 LR（EXC_RETURN）的值，切换回 PSP（若中断前是任务运行）	-	EXC_RETURN 的 bit2 决定返回后用 MSP 还是 PSP：0=MSP，1=PSP（任务场景下是 1）
返回后	任务 A	继续执行，使用 PSP 指向任务栈	任务栈	完全恢复中断前的任务执行状态

3.硬件中断前后SP指针如何恢复：MSP和PSP?

中断前，任务 A 使用的是 PSP，硬件响应中断时自动切换为 MSP，所以 PSP 的值没有被改变，只是不再使用。
中断返回时，硬件根据 EXC_RETURN 切回 PSP，PSP 的值就是任务 A 原来的栈顶，所以任务栈立即可用。
MSP 在中断过程中被使用，硬件压栈/出栈会自动调整 MSP，返回后 MSP 也恢复到压栈前的值。

因此，SP 的恢复是通过栈指针的切换 + 硬件自动调整实现的，无需保存 SP 的具体数值。

4. FreeRTOS 任务切换场景（详细的请到我主页看下一章）

着重讲任务切换（FreeRTOS 核心机制）

这是最复杂的情况！

任务 A 正在跑，调度器决定切到任务 B。
A 和 B 完全无关，B 不会帮 A 保存任何东西。
必须保存 A 的完整现场：所有寄存器（R0–R12, LR, PC, PSR, SP...）

任务切换简化流程如下：

触发 PendSV 异常（专用于上下文切换的低优先级异常，在NVIC中的优先级最低）
在 PendSV_Handler 中：
- 判断是否要切换任务
- 手动保存当前任务的完整寄存器到其自己的 TCB（Task Control Block）的栈中
- 从新任务的 TCB 栈中恢复所有寄存器
异常返回时，CPU 自动从新任务的栈弹出寄存器 → 实现切换！

5.硬件中断和任务切换对比

维度	硬件中断现场保存	FreeRTOS 任务切换现场保存
触发方式	硬件异步触发（如定时器、串口中断）	软件主动触发（如`taskYIELD()`、滴答定时器中断）
执行主体	纯硬件（CPU 内核自动完成）	软件（FreeRTOS 的 PendSV 中断服务函数）
PC 的保存逻辑	硬件自动压栈（中断响应时强制保存）	软件手动压栈（PendSV 中主动保存）
保存的寄存器范围	硬件默认压栈：R0-R3、R12、LR、PC、xPSR软件按需压栈：R4-R11（编译器决定）	软件全量压栈：R0-R12、LR、PC、xPSR（所有寄存器）（因为任务切换需要完整保存上下文）
使用的栈	固定使用 MSP（系统主栈）	切换前用当前任务的 PSP（任务栈），压栈到该任务的私有栈中
保存目的	中断返回后，恢复同一个任务的执行	切换后，恢复另一个任务的执行
灵活性	固定流程，无软件干预空间	可定制（如 FreeRTOS 可配置栈大小、保存策略）
