# 反射内存卡的技术解析与应用前景

反射内存卡（Reflective Memory Card）作为一种高性能实时数据共享解决方案，在航空航天、国防军工、工业自动化等领域发挥着重要作用。本文将深入探讨采用PCIe x4总线接口、单向传输速度不低于10Gbps的反射内存卡的技术特点、工作原理及其应用价值。

## 反射内存技术基础

反射内存技术本质上是一种分布式共享内存系统，它通过在多个独立计算机节点间建立实时数据共享机制，实现极低延迟的数据同步。这种技术最早由VMIC公司开发，后被GE Fanuc收购并持续改进。反射内存网络中的每个节点都配备反射内存卡，所有节点的反射内存卡通过光纤或铜缆互连，形成一个环形或星形拓扑结构。当某一节点向本地反射内存写入数据时，数据会立即"反射"到网络中所有其他节点的反射内存中，确保各节点内存内容严格一致。

与传统网络通信相比，反射内存技术具有显著优势：它采用硬件实现数据广播，避免了操作系统协议栈带来的延迟；数据传输过程无需CPU干预，实现了真正的零拷贝传输；采用确定性的传输机制，能够保证严格的时序要求。这些特性使得反射内存技术特别适合需要高精度时间同步和确定性响应的应用场景。

## PCIe x4接口的技术优势

采用PCIe x4总线接口的反射内存卡代表了该技术领域的最新发展方向。PCIe（Peripheral Component Interconnect Express）是一种高速串行计算机扩展总线标准，x4表示该接口具有4条数据传输通道。PCIe 3.0标准的x4接口理论带宽可达3.94GB/s（约31.5Gbps双向），完全能够满足反射内存卡单向10Gbps的传输需求。

PCIe接口相比传统的PCI或PCI-X总线具有多项优势：首先，它采用点对点串行架构而非共享并行总线，消除了总线仲裁带来的延迟；其次，支持更高的时钟频率和更低的电压，实现了更高的能效比；再者，具有更好的可扩展性，支持热插拔功能。这些特性使得基于PCIe的反射内存卡能够更好地适应现代计算环境的需求。

值得注意的是，PCIe接口的全双工特性意味着x4接口实际上可以同时支持两个方向的10Gbps传输，这对于需要双向高速数据交换的应用场景尤为重要。同时，PCIe接口的广泛普及也降低了反射内存卡的部署成本，提高了系统兼容性。

## 10Gbps传输速度的实现

实现单向传输速度不低于10Gbps是衡量反射内存卡性能的关键指标。这一高速传输能力的实现依赖于多项技术的协同工作：

在物理层，反射内存卡采用高性能SerDes（串行器/解串器）技术，将并行数据转换为高速串行信号。现代SerDes技术如NRZ（非归零）或PAM4（四电平脉冲幅度调制）编码能够在有限带宽下实现更高的数据速率。同时，先进的信号完整性设计确保了高速信号在PCB传输过程中的质量。

在协议层，反射内存卡采用精简的通信协议，最大限度地减少协议开销。与TCP/IP等传统网络协议相比，反射内存协议去除了复杂的流量控制、错误恢复等机制，专注于实现最低延迟的数据广播。这种设计理念使得绝大部分带宽都能用于有效载荷传输。

在系统架构层面，反射内存卡通常集成大容量高速缓存和DMA（直接内存访问）引擎。DMA技术允许数据直接在反射内存和主机内存之间传输，无需CPU参与，既降低了延迟又释放了CPU资源。而大容量缓存则能够平滑瞬时带宽波动，确保持续稳定的传输性能。

## 关键性能指标分析

除了传输速度外，评估反射内存卡性能还需关注以下几个关键指标：

延迟性能是反射内存卡最重要的指标之一。高性能反射内存卡通常能够实现微秒级甚至纳秒级的节点间延迟，这比传统网络技术快数个数量级。低延迟特性使得反射内存技术能够满足最严苛的实时性要求。

确定性是指数据传输时间的可预测性。在工业控制和军事应用中，往往需要确保特定操作在精确的时间点执行。反射内存技术通过硬件实现的传输机制提供了高度确定性的性能，避免了软件协议栈带来的时间抖动。

容错能力也是关键考量因素。优质的反射内存卡应具备完善的错误检测和恢复机制，包括CRC校验、重传机制、热备份支持等，确保在恶劣环境下仍能可靠工作。某些高端型号还支持冗余网络拓扑，进一步提高系统可用性。

同步精度对于分布式系统尤为重要。先进的反射内存卡能够实现纳秒级的时间同步精度，为多节点协同工作提供统一的时间基准。这一特性在航空航天测试、分布式仿真等领域具有不可替代的价值。

## 典型应用场景

基于PCIe x4接口的高速反射内存卡在多个领域展现出了独特价值：

在航空航天领域，反射内存技术被广泛应用于飞行模拟器、航电系统测试平台等场景。例如，在飞行模拟器中，多个子系统（视景系统、运动平台、仪表系统等）需要严格同步运行，反射内存网络能够确保各子系统以完全一致的状态工作，提供逼真的模拟体验。美国NASA的多个航天器测试设施就采用了反射内存技术构建其数据采集和控制系统。

国防军工领域是反射内存技术的传统应用市场。现代武器系统如相控阵雷达、电子战系统往往由多个计算节点组成，需要实时共享大量数据。反射内存技术能够满足这类系统对低延迟和高确定性的苛刻要求。据报道，美国"宙斯盾"作战系统的早期版本就采用了反射内存技术实现各子系统间的数据共享。

工业自动化领域也逐渐认识到反射内存技术的价值。在高端制造装备如半导体晶圆加工设备中，多个运动控制轴需要精确协调，传统网络技术难以满足其同步要求。基于反射内存的控制系统能够实现微米级的位置同步精度，显著提高产品质量。德国某知名半导体设备制造商已在其最新机型中采用反射内存技术替代原有的实时以太网方案。

## 技术发展趋势

反射内存技术正朝着更高速度、更低延迟、更强功能的方向发展：

在传输速率方面，随着PCIe 4.0和5.0标准的普及，下一代反射内存卡有望实现40Gbps甚至更高的单向传输速度。这将进一步拓宽其在大数据量实时处理领域的应用空间。例如，自动驾驶测试平台需要实时处理来自多个高分辨率传感器的海量数据，高速反射内存网络将成为理想解决方案。

在延迟优化方面，新型硅光子技术的引入有望将节点间延迟降低至纳秒级别。硅光子技术能够实现光信号在芯片内部的直接处理和传输，消除传统光模块的电-光-电转换开销。Intel等公司已开始在其数据中心产品中应用硅光子技术，未来很可能渗透到反射内存领域。

功能集成是另一个重要趋势。现代反射内存卡正逐渐从单纯的数据共享设备演变为多功能计算平台。某些最新型号已集成FPGA协处理器，支持用户自定义的数据预处理功能。这种架构既保持了反射内存的低延迟特性，又增加了边缘计算能力，特别适合需要实时数据处理的场景。

## 选型与实施建议

在选择和实施PCIe x4反射内存卡时，需考虑以下因素：

系统兼容性是首要考量。虽然PCIe标准具有很好的兼容性，但仍需确认反射内存卡与目标主机的电气和机械兼容性，特别是对于加固型或特殊规格的工业计算机。同时，操作系统的驱动程序支持也不容忽视，尤其是对于实时操作系统如VxWorks或QNX的应用场景。

网络拓扑设计直接影响系统性能。虽然反射内存网络支持环形、星形等多种拓扑，但对于要求高可靠性的应用，建议采用双星形冗余拓扑。同时，光纤类型的选择（多模或单模）也应根据传输距离和成本预算权衡考虑。多模光纤通常足以满足机房内设备互联的需求，而单模光纤则适合长距离传输。

软件开发方面，现代反射内存卡通常提供丰富的API支持，包括C/C++、LabVIEW、MATLAB等多种编程环境。为提高开发效率，建议充分利用厂商提供的示例代码和开发工具。对于时间关键型应用，还需特别注意内存屏障和缓存一致性等底层细节，确保数据访问的实时性。

## 挑战与解决方案

尽管反射内存技术具有诸多优势，但在实际应用中仍面临一些挑战：

成本问题是反射内存技术推广的主要障碍。相比普通网络设备，反射内存卡的价格通常高出一个数量级。为优化成本，可以考虑混合架构方案：仅在真正需要高实时性的子系统间部署反射内存网络，其他部分仍采用传统网络。随着技术的普及和国产化进程的推进，反射内存卡的成本有望逐步降低。

技术复杂性也是不容忽视的挑战。反射内存系统的设计、调试和维护需要专业知识和经验。建议用户在项目实施初期就寻求厂商技术支持，并考虑参加专业培训。同时，建立完善的文档体系和配置管理流程也能有效降低长期维护难度。

生态系统支持相对有限是另一个现实问题。与以太网等通用网络技术相比，反射内存的第三方工具和社区资源较少。用户应优先选择产品线丰富、技术积累深厚的供应商，确保未来扩展和升级的灵活性。同时，积极参与用户社区和交流活动也能获取宝贵的实践经验。

## 未来展望

随着工业4.0、自动驾驶、5G等新兴技术的发展，对高性能实时通信的需求将持续增长。反射内存技术凭借其独特的性能优势，有望在以下领域获得更广泛应用：

智能制造领域，特别是需要多机器人协同的精密装配场景，反射内存网络能够提供传统工业总线难以实现的同步精度和响应速度。据行业预测，未来五年内反射内存技术在高端制造装备市场的渗透率将显著提升。

自动驾驶测试验证平台是另一个潜力市场。自动驾驶系统的开发需要海量真实道路数据的回放和仿真，这对数据传输系统提出了极高要求。基于反射内存的测试平台能够确保传感器数据的高保真同步回放，加速算法迭代和验证过程。

科学研究设施如大型射电望远镜阵列、粒子加速器等也需要反射内存技术来实现分布式数据采集和处理。这些设施通常分布在广阔的地理区域，但又要求严格的时间同步，反射内存技术与精密时钟同步技术的结合将提供理想解决方案。

总之，采用PCIe x4接口、单向传输速度不低于10Gbps的反射内存卡代表了实时数据共享技术的先进水平。随着技术的不断进步和成本的逐步降低，反射内存技术有望从航空航天、国防等高端领域向更广泛的工业应用扩展，为构建高性能实时系统提供关键基础设施。

工业数据高速传输用什么卡？

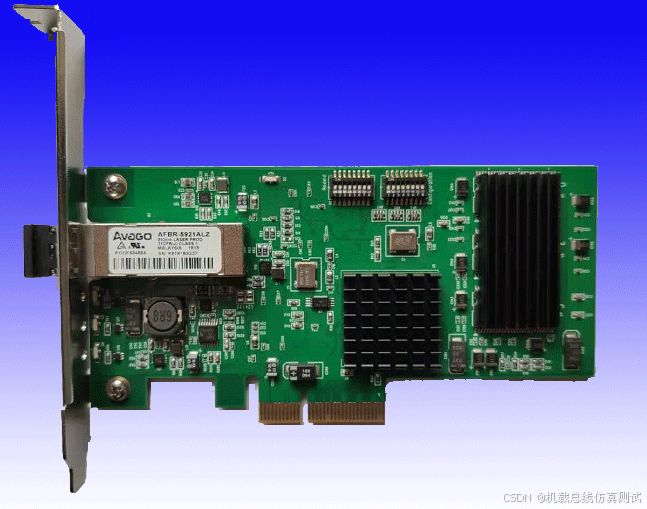

‍康德航测 KD-556510G-110000 反射内存卡，支持 10G 速率
