在嵌入式系统开发中，面对引脚资源紧张且需连接多个传感器的场景，One-Wire（单总线）协议凭借其仅需单根信号线即可实现双向通信的特性，成为节省硬件成本的理想选择。本文将作为一份详尽的技术实战指南，深入剖析One-Wire协议的底层时序逻辑，结合经典的DS18B20温度传感器，系统讲解从总线初始化、设备搜索到数据读写的完整实现流程，帮助开发者掌握这一简洁高效的外围扩展技术。

一、概述

OneWire（单总线）是一种由Dallas Semiconductor（现Maxim Integrated）开发的通信协议，它只需要一根数据线（加上地线）即可实现双向通信。这种协议广泛应用于温度传感器（如DS18B20）、存储器、ADC/DAC等设备。LuatOS支持OneWire协议，允许开发者方便地与各种单总线设备进行通信。

1.1 OneWire协议简介

协议特点：单线双向通信，节省IO资源

通信速率：标准模式16kbps，高速模式142kbps

拓扑结构：总线型拓扑，支持多设备并联

设备类型：温度传感器、存储器、ADC、DAC等

供电方式：支持寄生供电和外部供电

1.2 硬件接口特性

GPIO映射：可参考各型号复用表，配置GPIO作为OneWire总线

上拉电阻：需要4.7kΩ上拉电阻到VCC（3.3V）

总线电容：建议总线电容不超过1000pF

电缆长度：标准模式下可达100米

1.3 设备地址说明

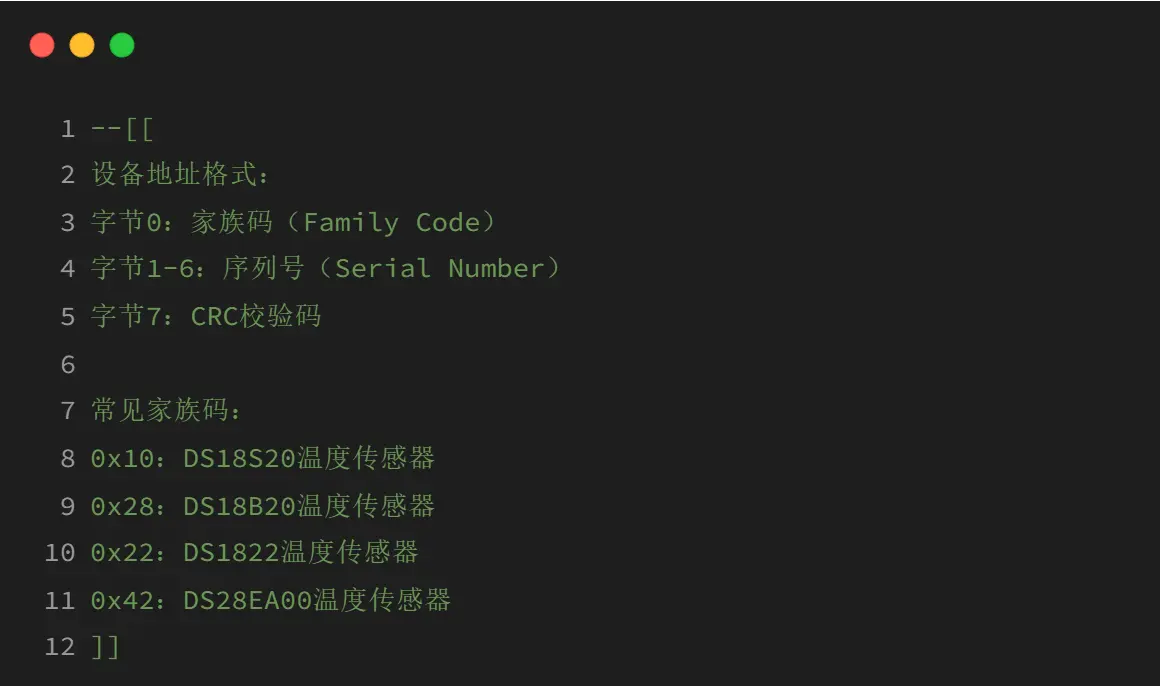

OneWire设备地址由8字节组成：

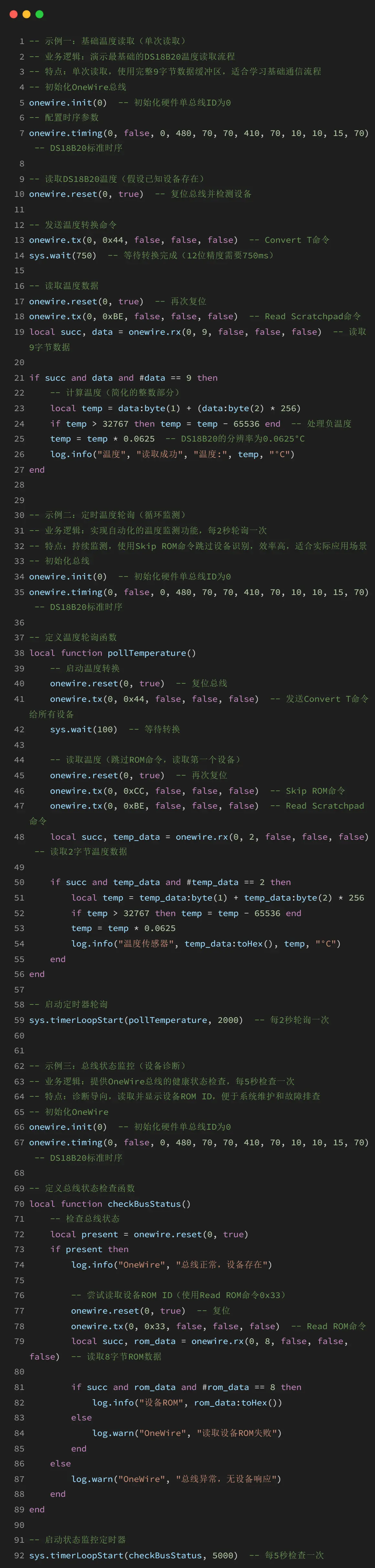

二、核心示例

1、核心示例是指：使用本库文件提供的核心 API，开发的基础业务逻辑的演示代码；

2、核心示例的作用是：帮助开发者快速理解如何使用本库，所以核心示例的逻辑都比较简单；

三、常量详解

核心库常量，顾名思义是由 LuatOS 内核固件中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用；

每个常量对应的常量取值仅做日志打印时查询使用，不要将这个常量取值用做具体的业务逻辑判断，因为LuatOS内核固件可能会变更每个常量对应的常量取值；

如果用做具体的业务逻辑判断，一旦常量取值发生改变，业务逻辑就会出错；

onewire核心库无常量

四、函数详解

4.1 onewire.init(id)

功能

初始化OneWire总线；

注意事项

初始化硬件单总线，每个ID对应一个硬件单总线；

参数

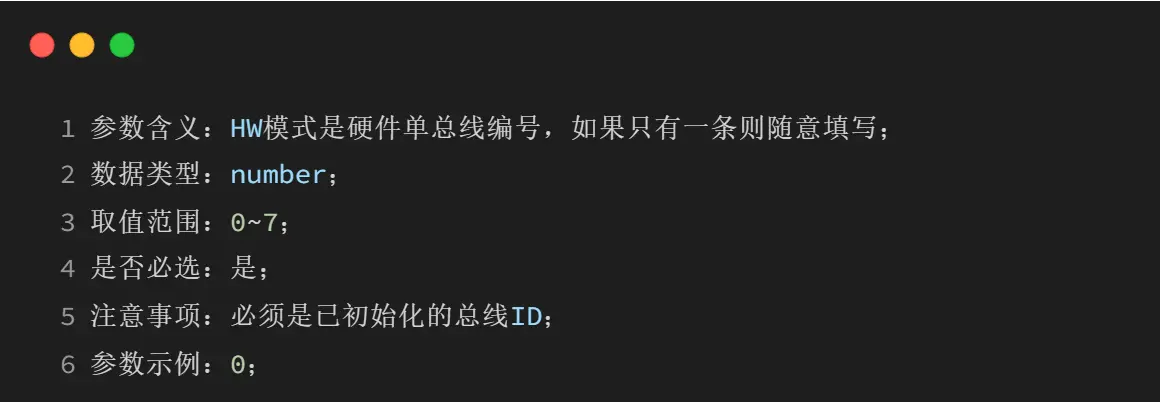

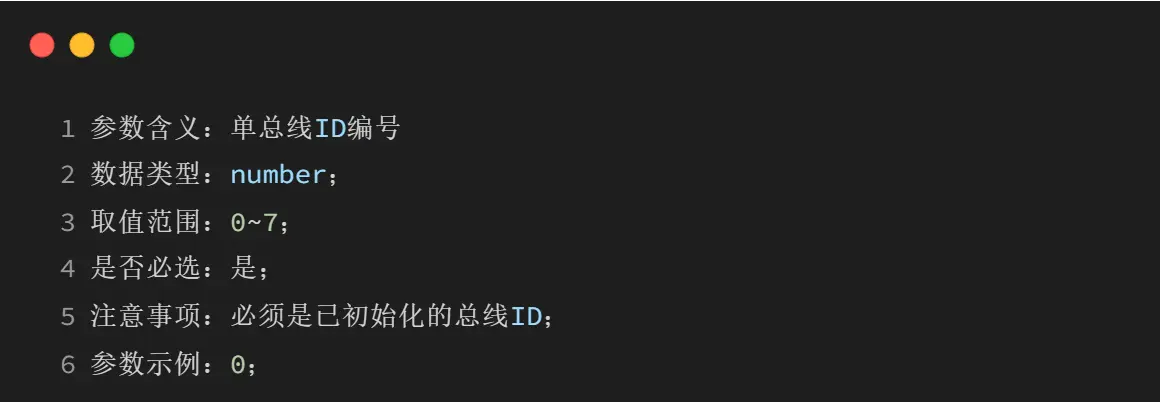

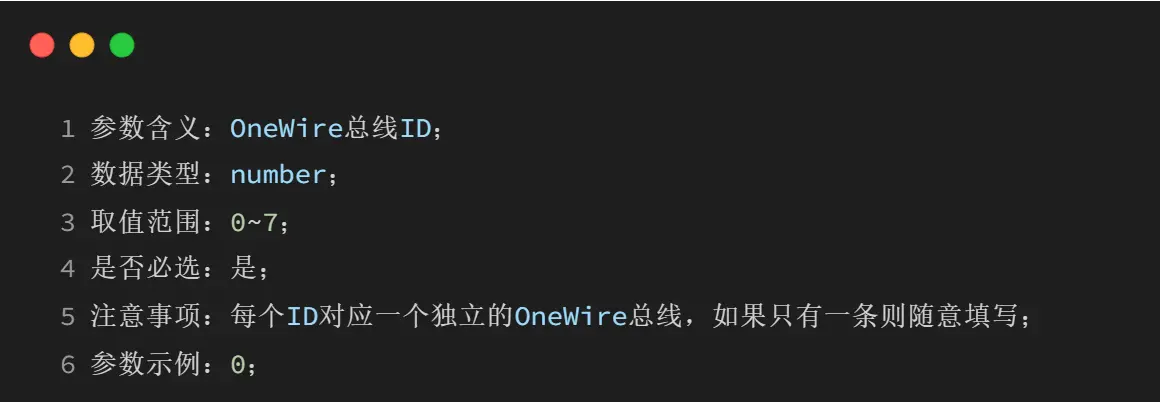

id

返回值

无返回值

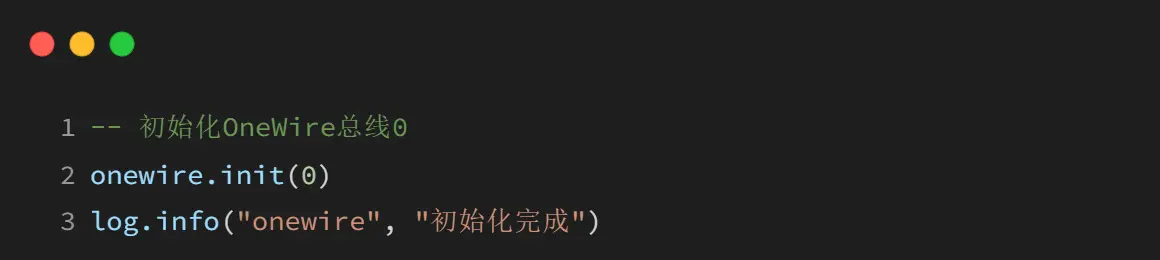

示例

4.2 onewire.timing(id, is_tick, clk_div, tRSTL, tRSTH, tPDHIGH, tPDLOW, tSLOT, tStart, tLOW1, tRDV, tREC)

功能

配置OneWire总线时序参数，用于匹配不同的单总线设备；

注意事项

1、如果不配置，默认情况下是直接匹配DS18B20；

2、标准模式通信距离更远，高速模式速度更快；

3、需要在初始化后调用；

4、影响所有后续通信的时序；

5、从Maxim Integrated官网或其他芯片供应商处获取对应传感器的官方数据手册，重点关注"Timing Diagrams"或"Electrical Characteristics"章节，来查找时序图，芯片手册定义了芯片的理论能力范围；

6、DS18S20/DS18B20/DS1822/DS28EA00,这四种温度传感器请参考第六章节；

参数

id

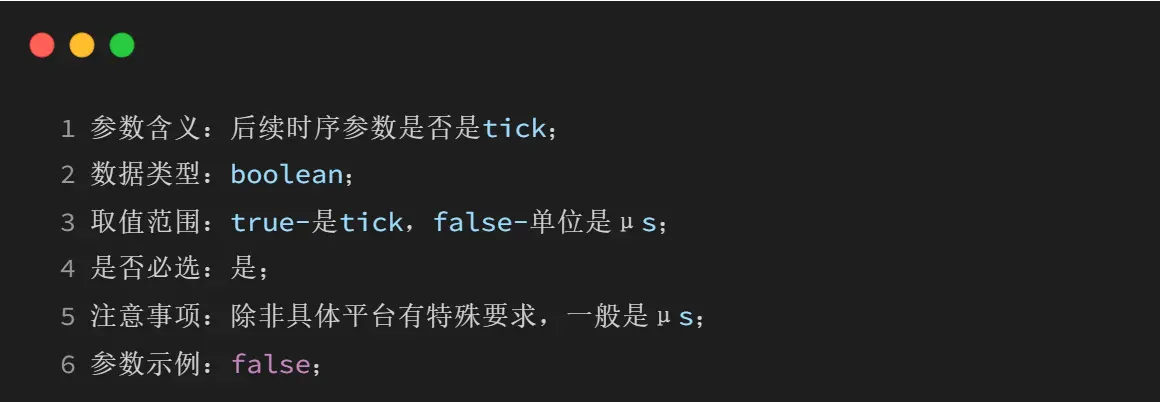

is_tick

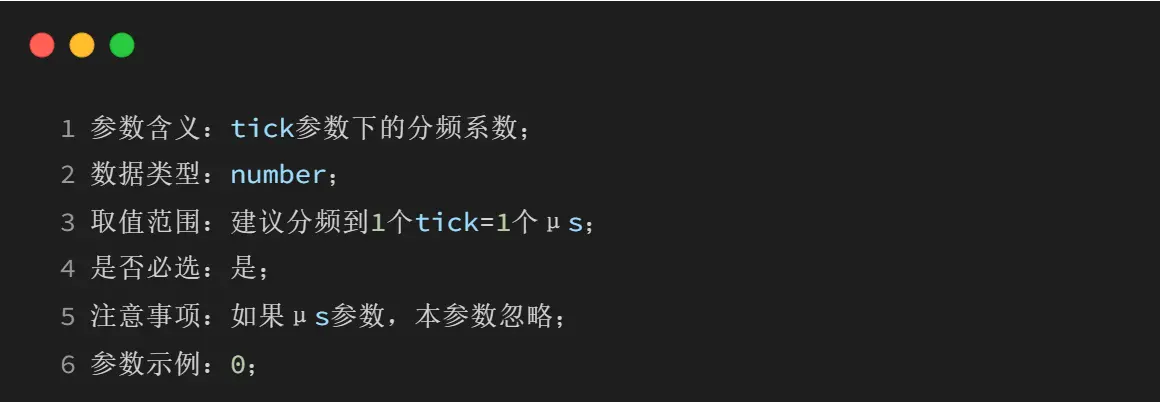

clk_div

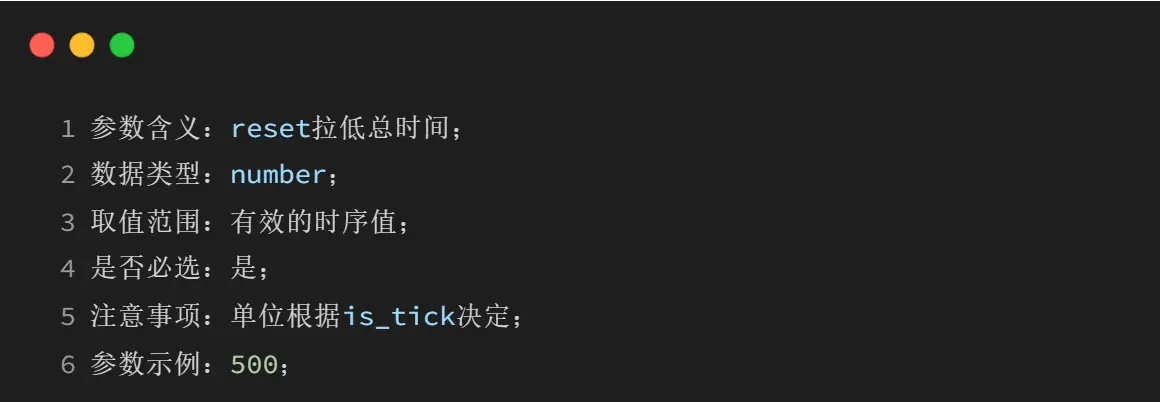

tRSTL

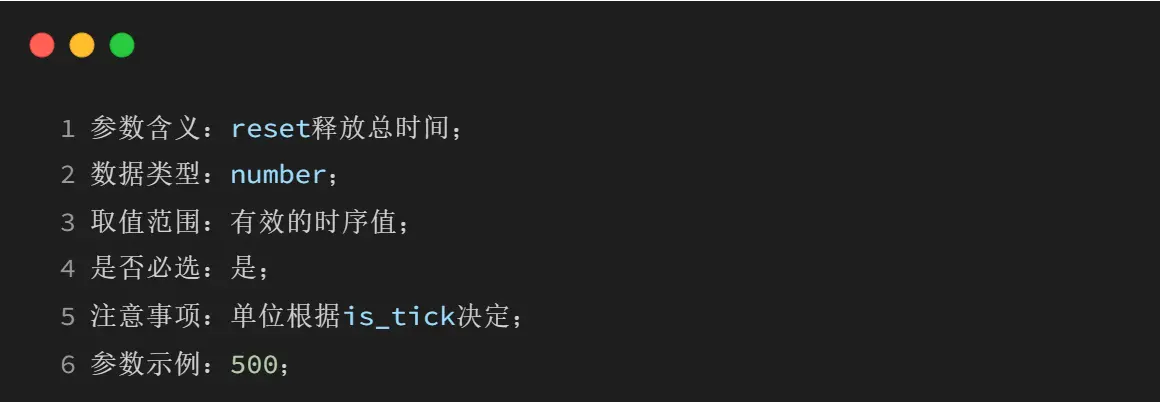

tRSTH

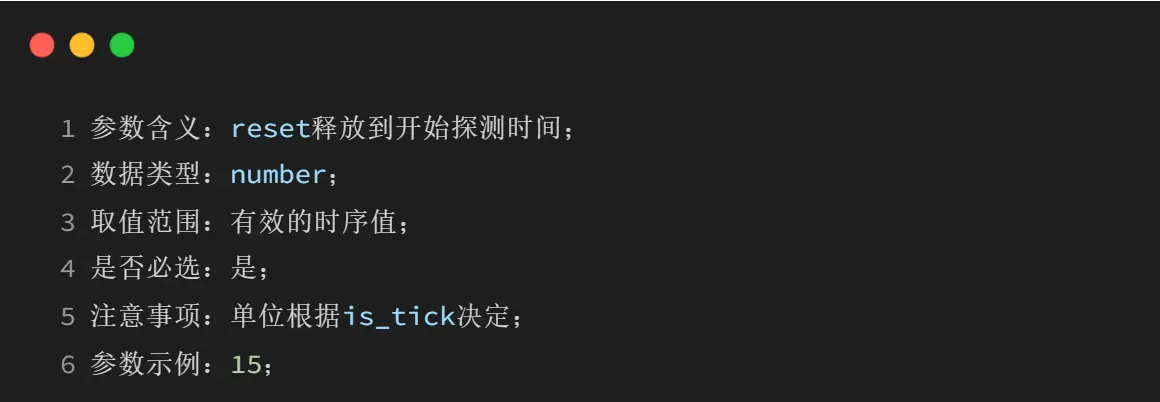

tPDHIGH

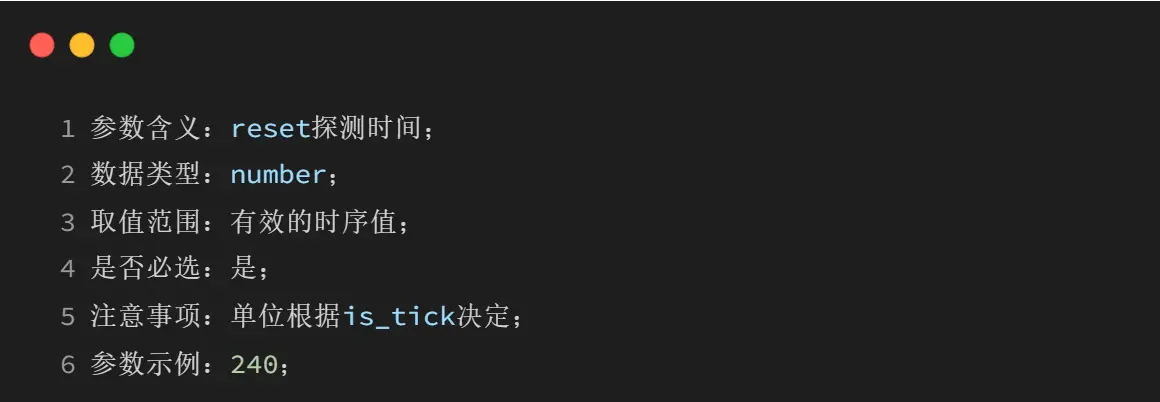

tPDLOW

tSLOT

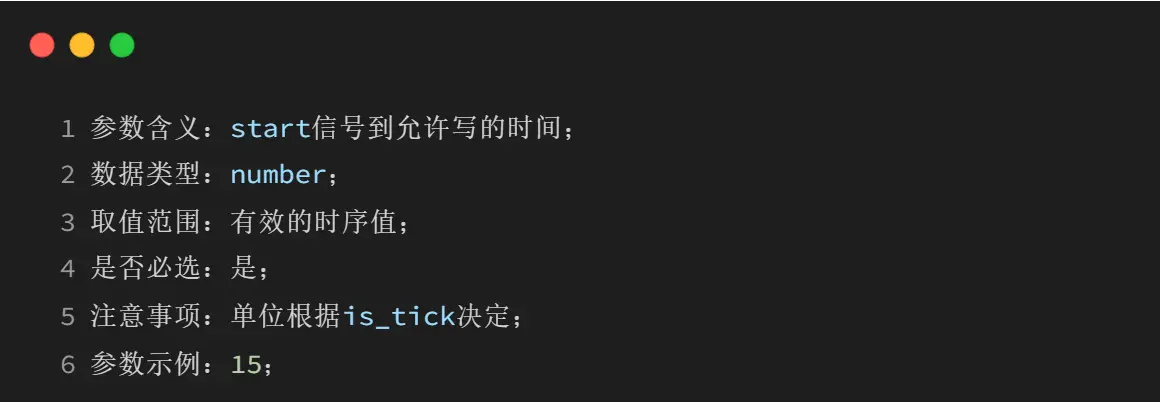

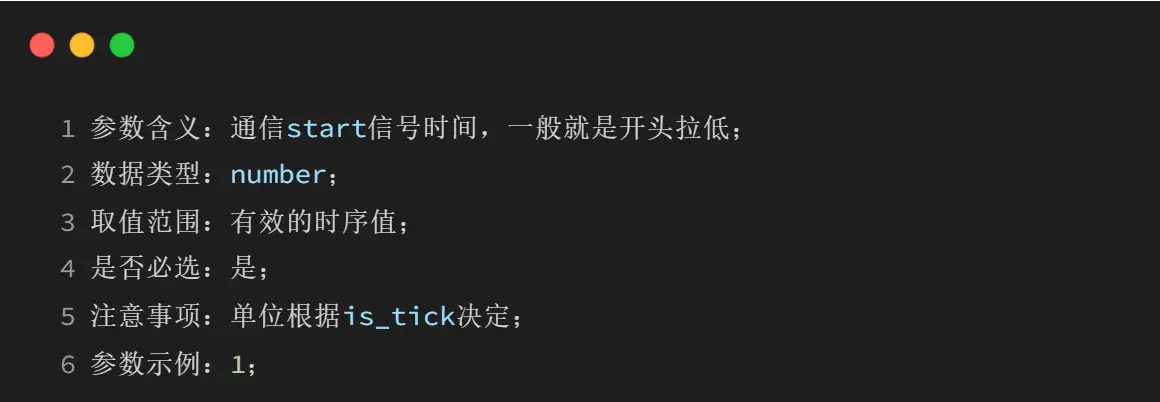

tStart

tLOW1

tRDV

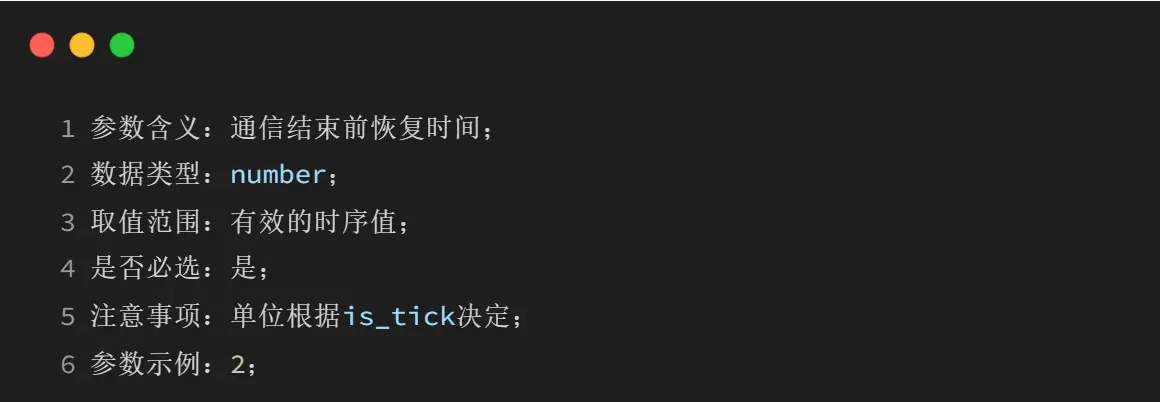

tREC

返回值

无返回值

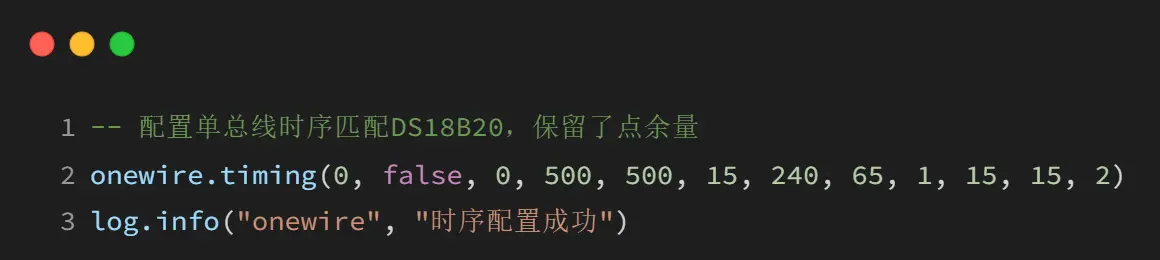

示例

4.3 onewire.reset(id, need_ack)

功能

发送复位脉冲并检测设备是否存在；

注意事项

1、复位脉冲的使用策略：

- 设备初始化阶段：建议发送复位脉冲确保设备就绪；

- 关键命令前：如温度转换、ROM操作等建议复位；

- 连续数据传输：已知设备在线可省略复位以提高效率；

- 错误恢复：通信失败时应重新发送复位脉；

2、返回值表示是否有设备响应；

3、会重置总线上的所有设备；

参数

id

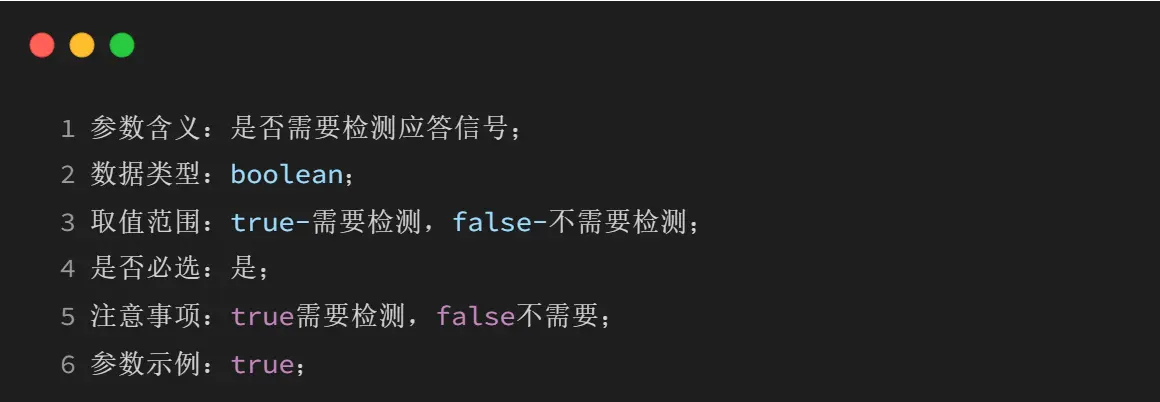

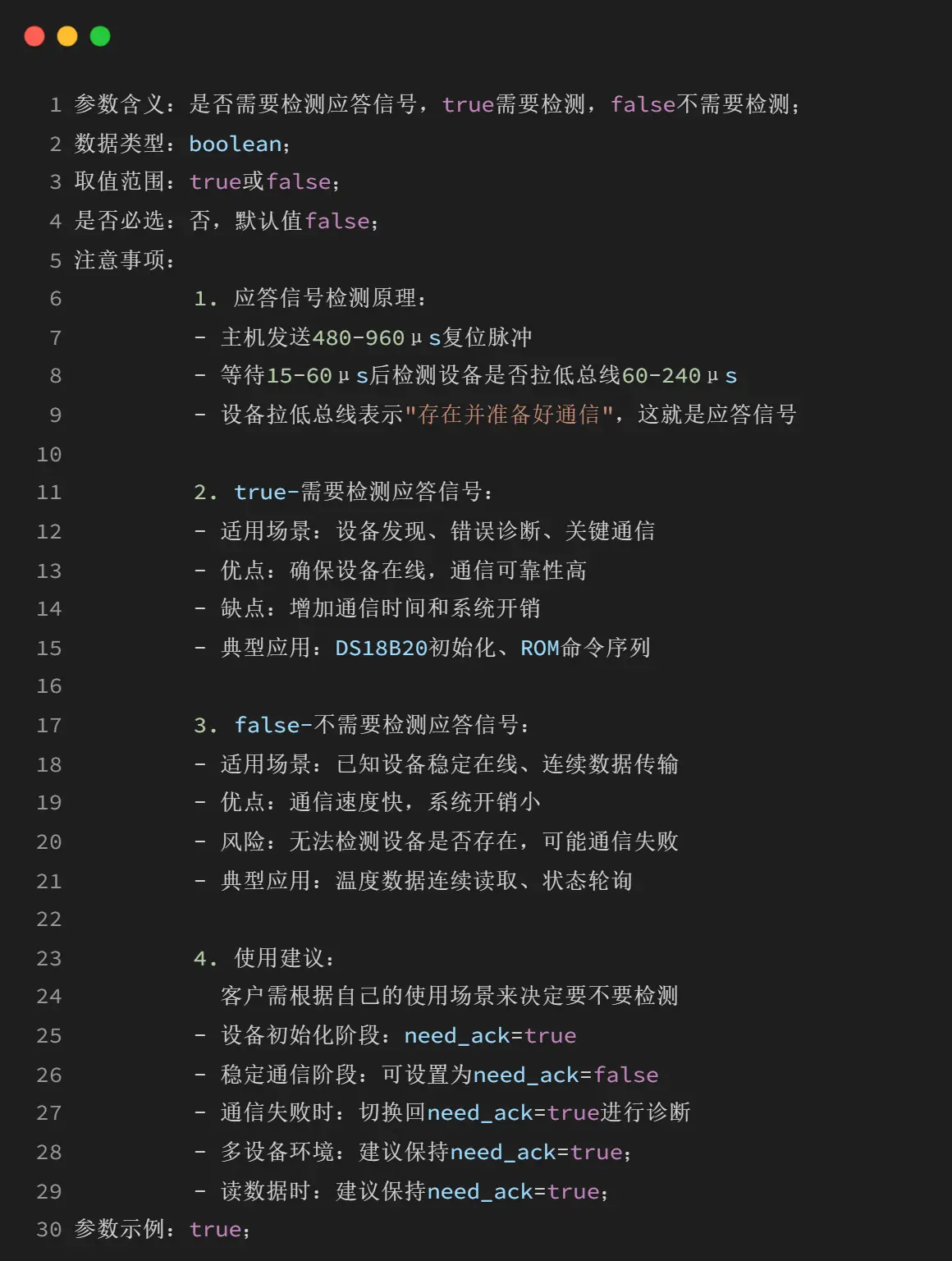

need_ack

返回值

local present = onewire.reset(id, need_ack)

有一个返回值 present

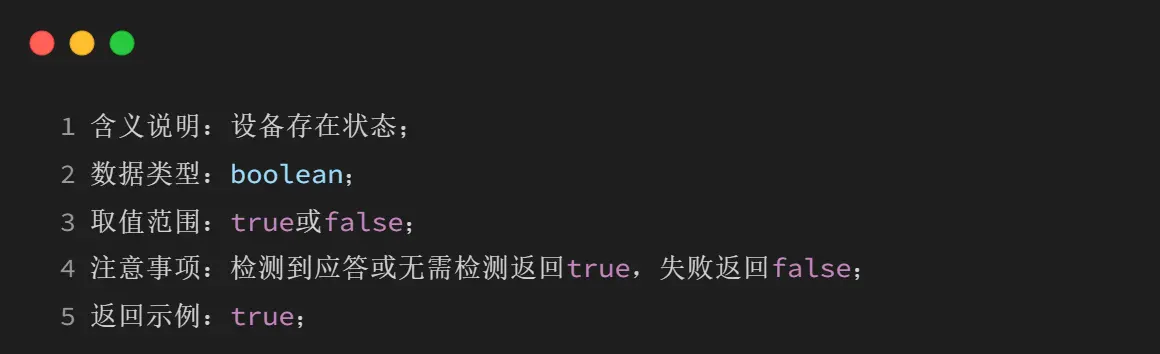

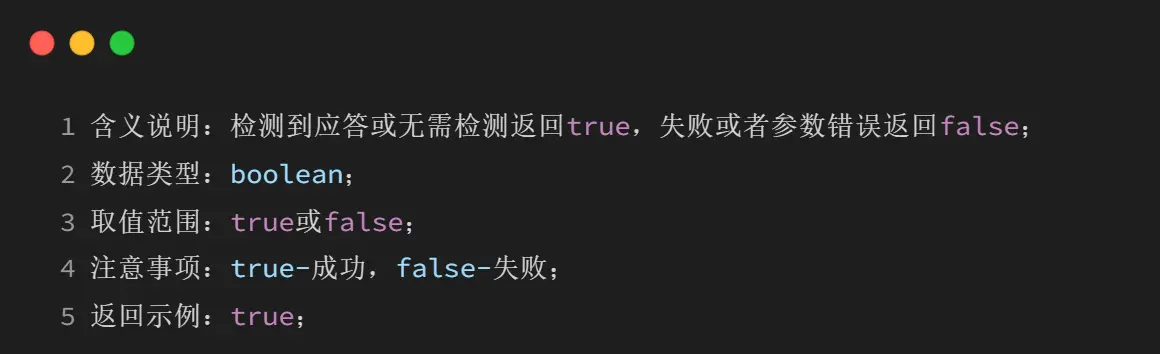

present

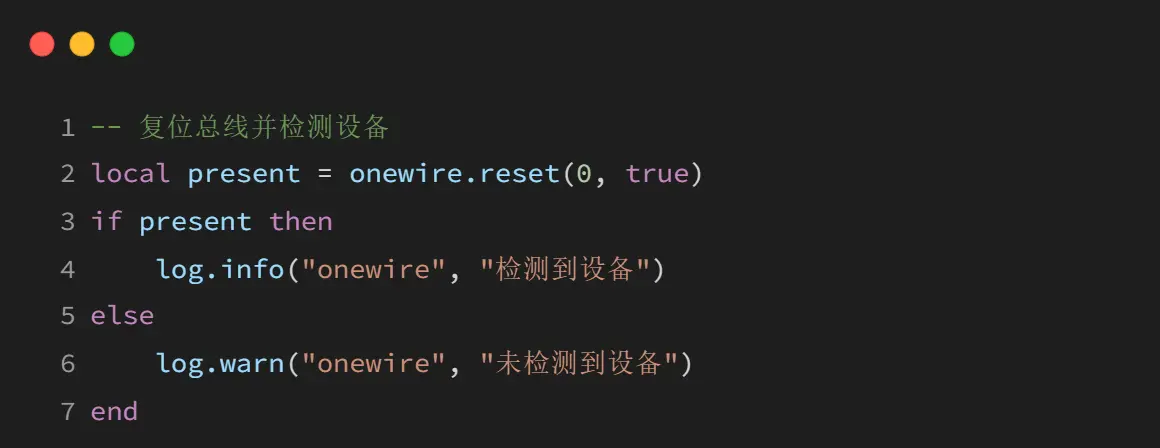

示例

4.4 onewire.bit(id, send1bit)

功能

硬件单总线发送或接收1bit；

注意事项

1、可以发送或接收单个位；

2、发送单个位时，send1bit参数为要发送的值；

3、接收单个位时，send1bit参数为nil或留空；

参数

id

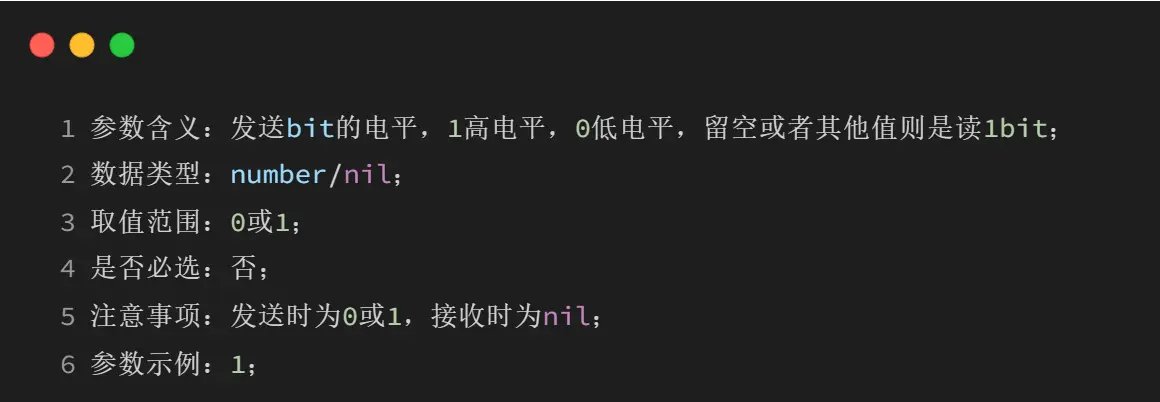

send1bit

返回值

local result = onewire.bit(id, send1bit)

有一个返回值 result

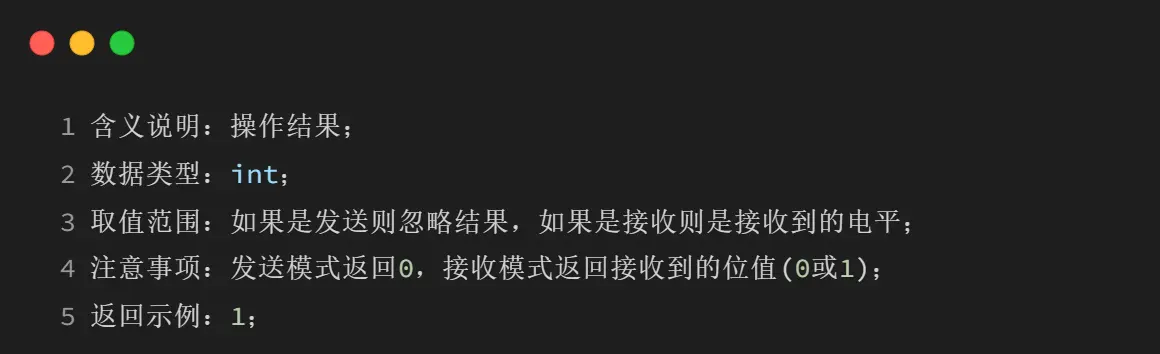

result

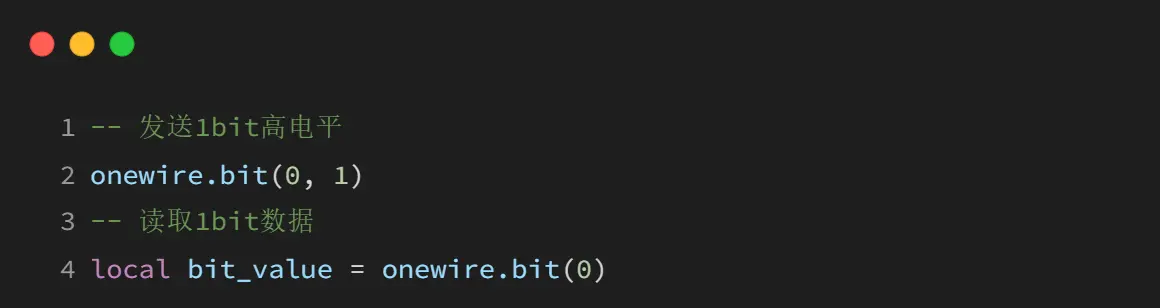

示例

4.5 onewire.tx(id, data, is_msb, need_reset, need_ack)

功能

发送数据到OneWire设备；

注意事项

1、支持发送整数、字符串或zbuff数据；

2、如果是整数则是1个字节数据，如果是zbuff则是从开头到指针前的数据；

3、可以控制是否需要先发送reset信号；

参数

id

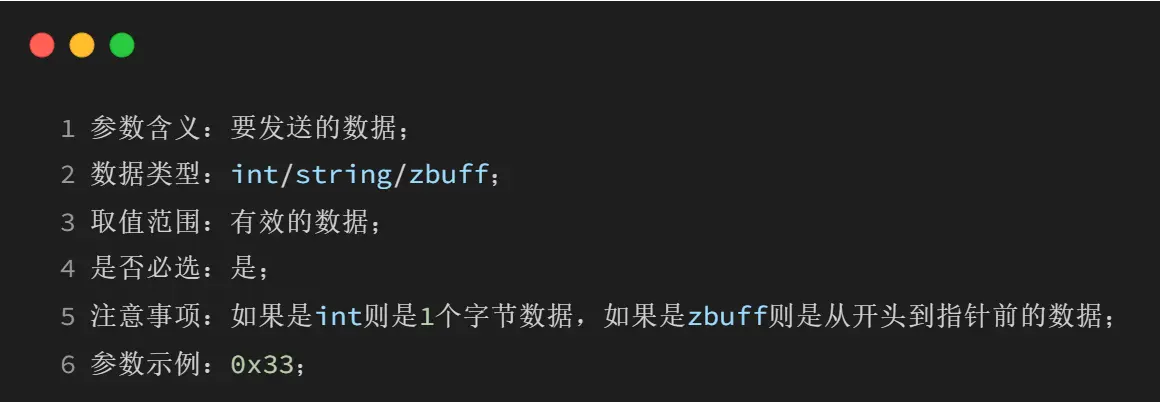

data

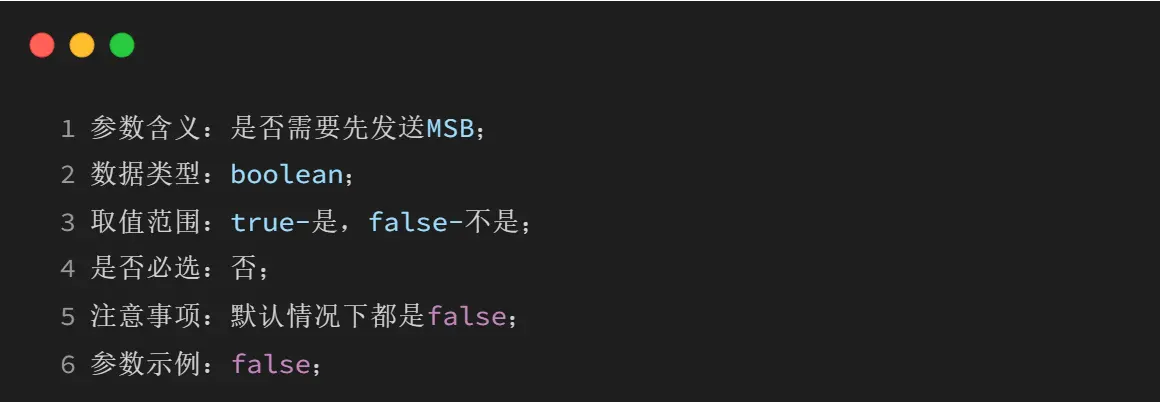

is_msb

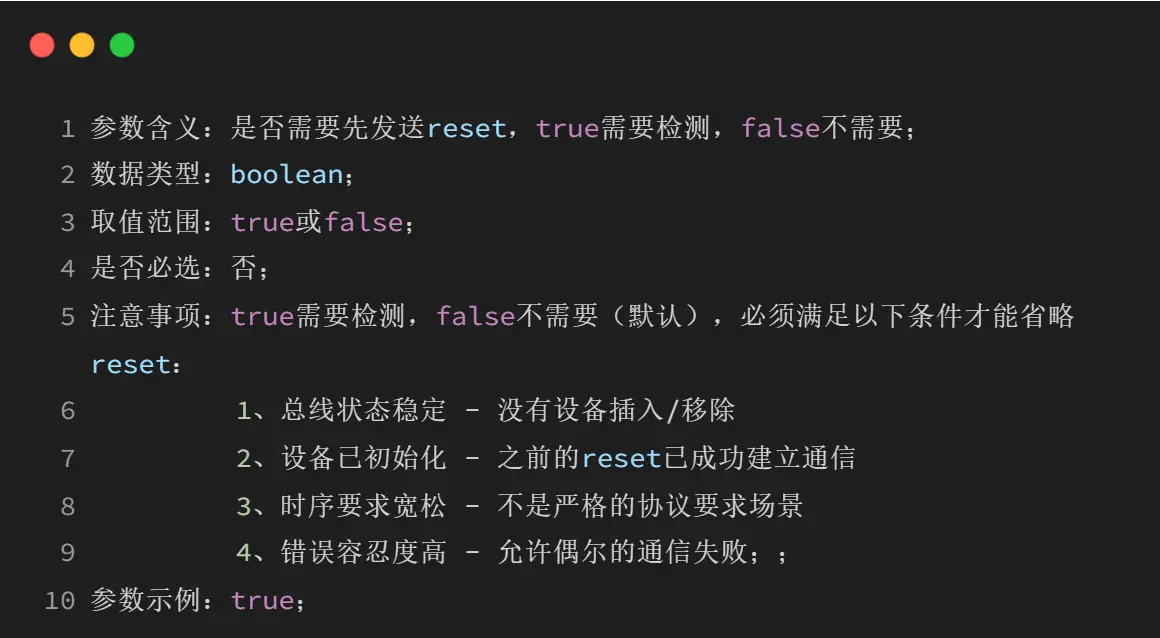

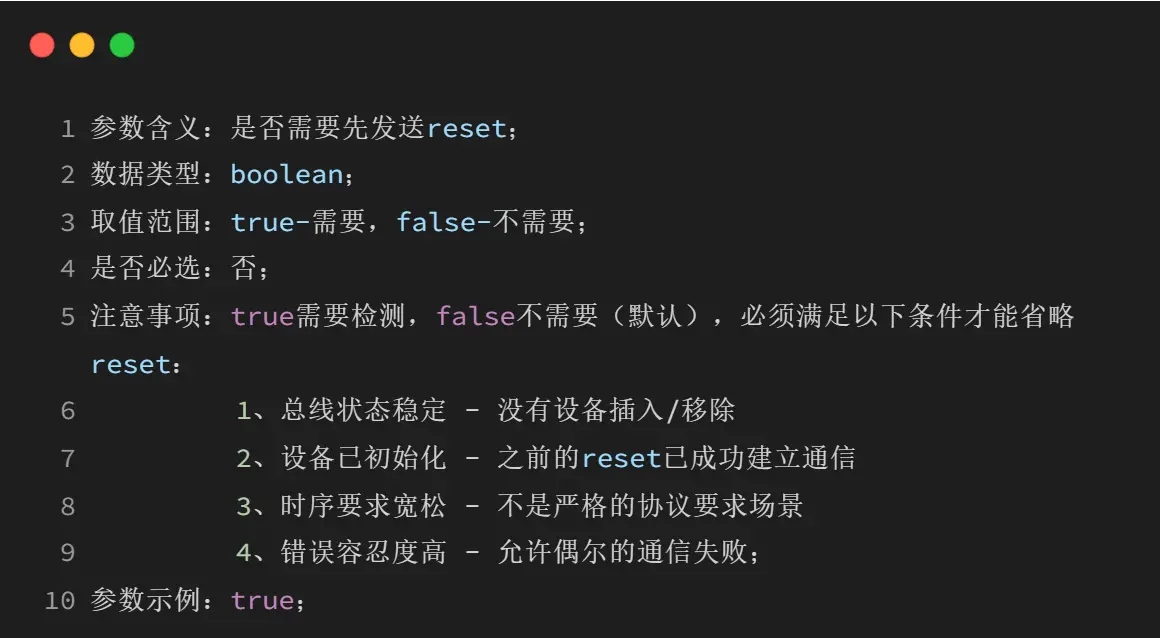

need_reset

need_ack

返回值

local result = onewire.tx(id, data, is_msb, need_reset, need_ack)

有一个返回值 result

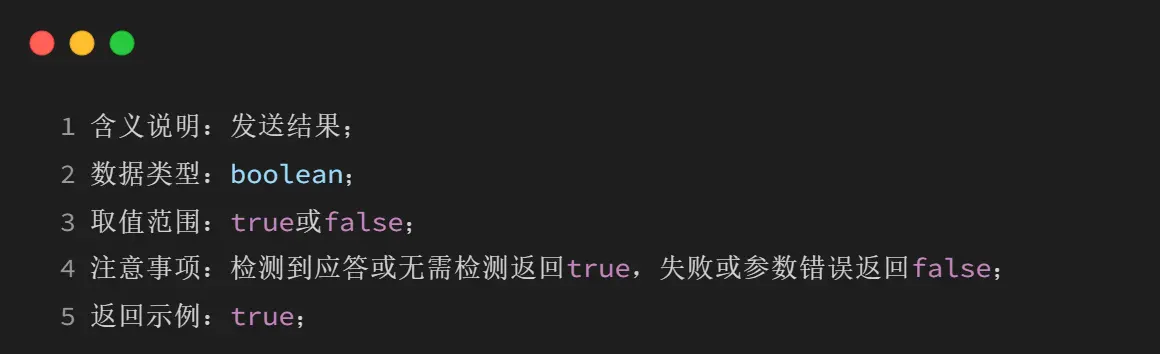

result

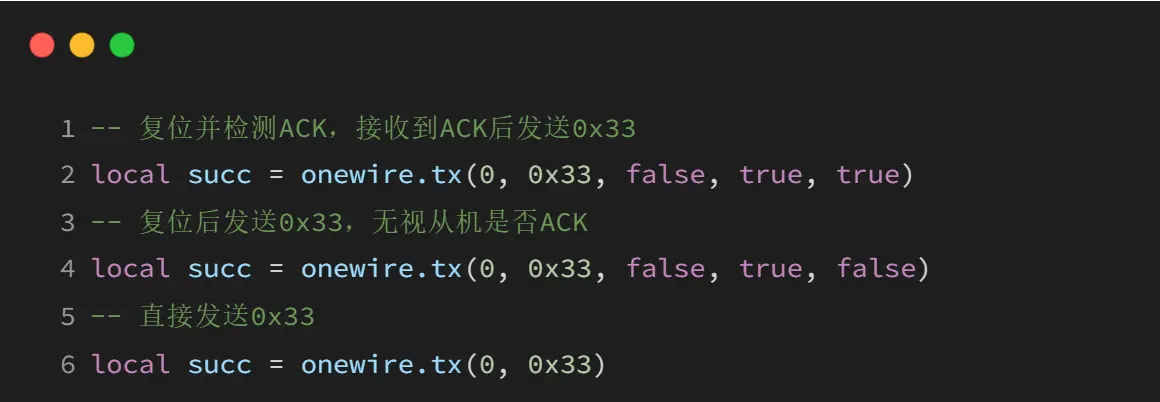

示例

4.6 onewire.rx(id, len, cmd, buff, is_msb, need_reset, need_ack)

功能

硬件单总线读取N字节数据；

注意事项

1、可以返回字符串或zbuff数据；

2、如果是zbuff，则是从开头到指针前的数据；

3、可以控制是否需要先发送reset信号；

参数

id

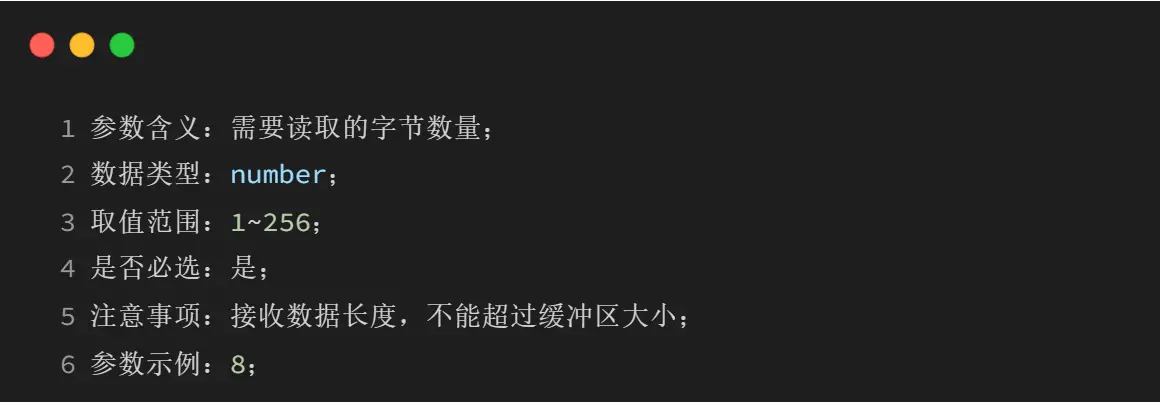

len

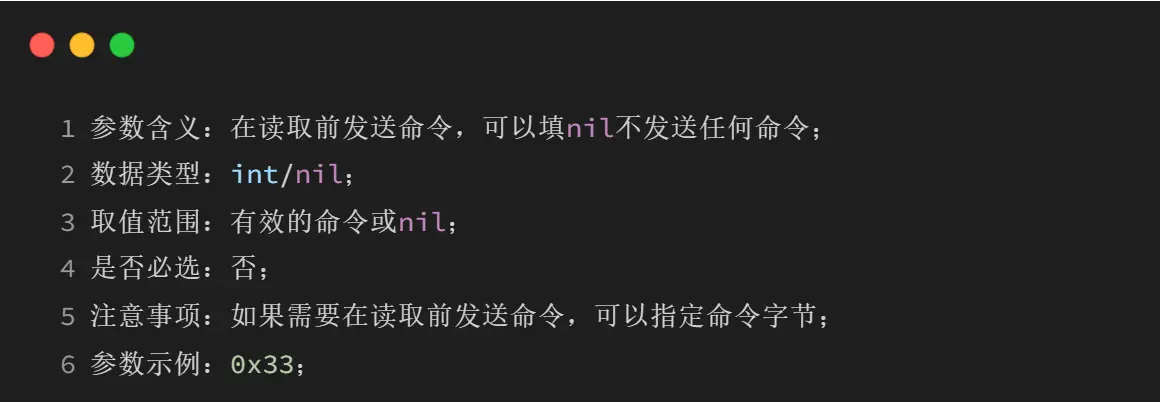

cmd

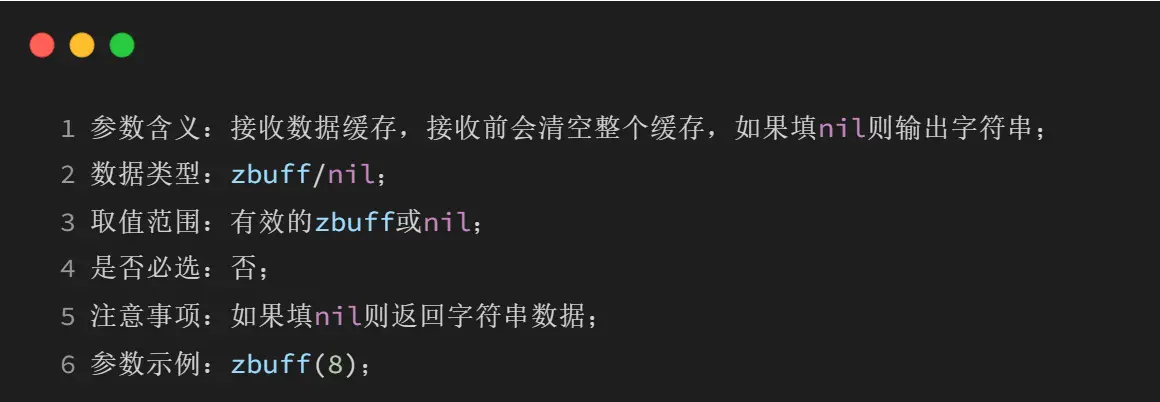

buff

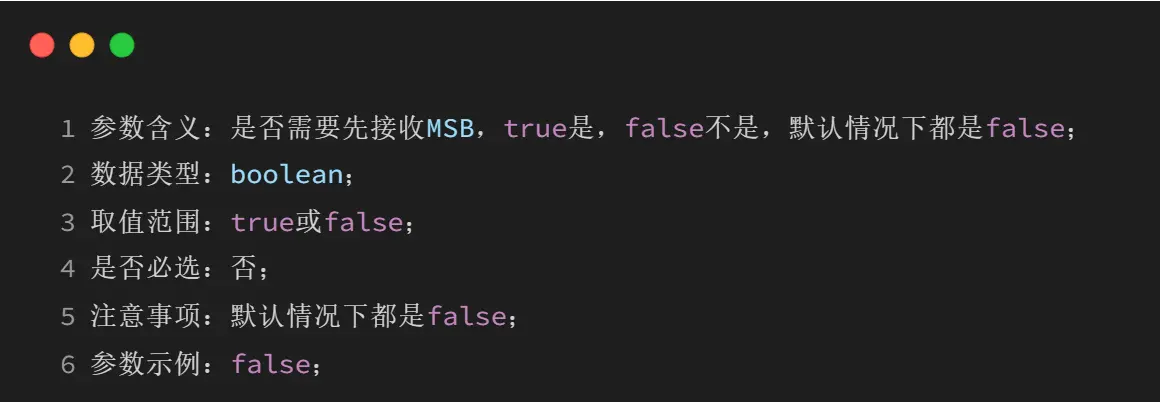

is_msb

need_reset

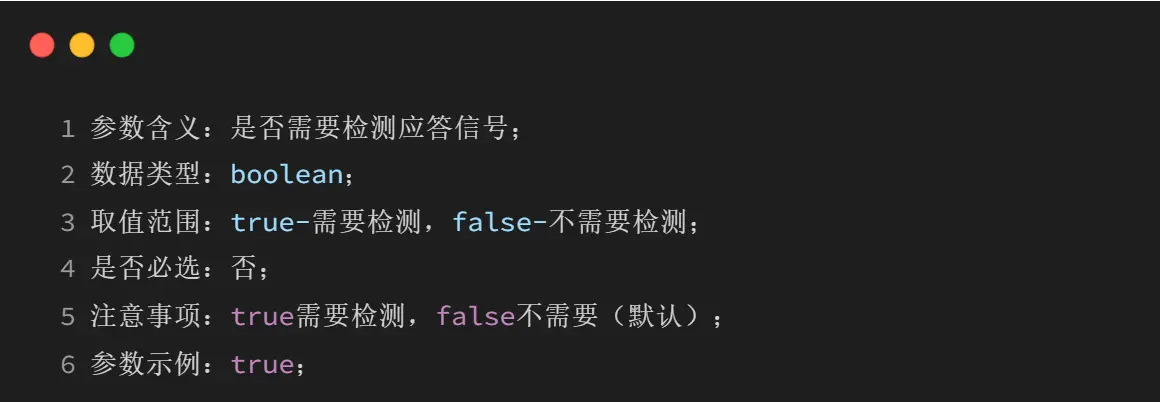

need_ack

返回值

local succ, rx_data = onewire.rx(id, len, cmd, buff, is_msb, need_reset, need_ack)

有两个返回值 succ 和 rx_data

succ

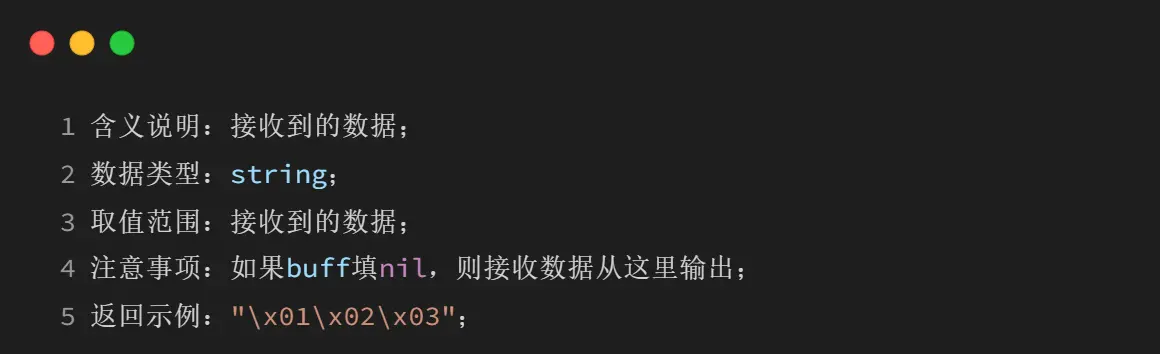

rx_data

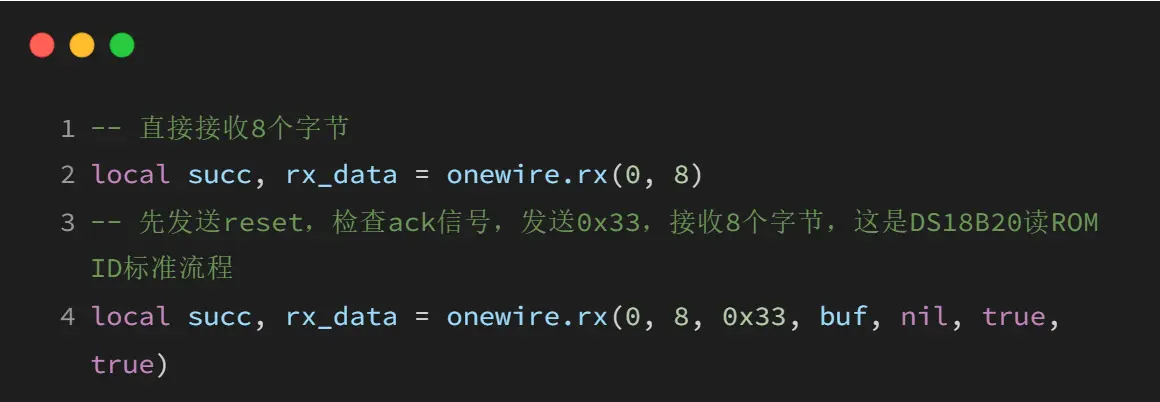

示例

4.7 onewire.debug(id, onoff)

功能

单总线调试开关；

注意事项

1、开启后会输出详细的调试信息；

2、有助于排查通信问题；

3、量产环境建议关闭；

参数

id

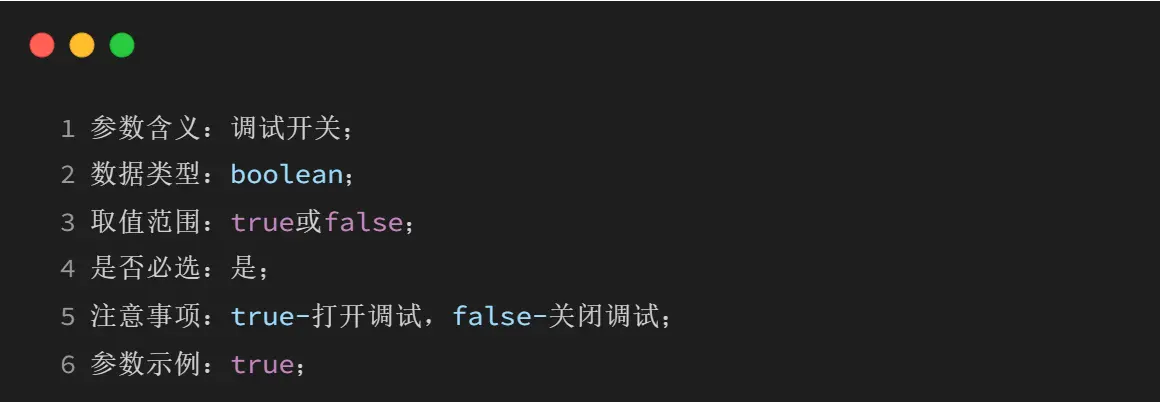

onoff

返回值

无返回值

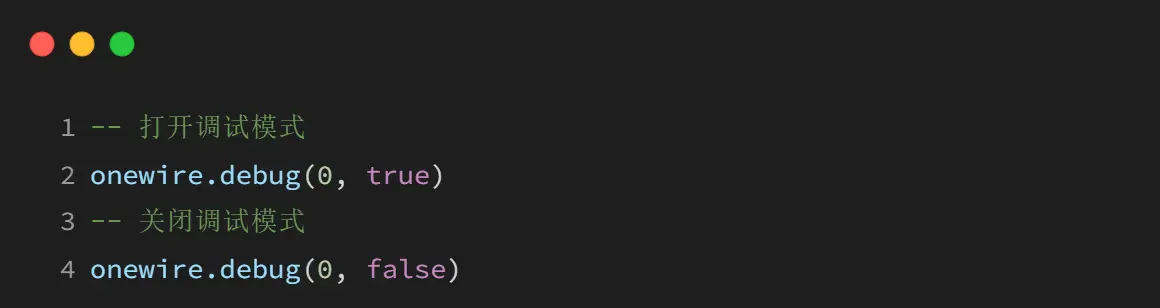

示例

4.8 onewire.deinit(id)

功能

关闭单总线；

注意事项

1、释放相关资源；

2、关闭后不能再使用该总线，除非重新初始化；

3、建议在程序退出或不再需要时调用；

参数

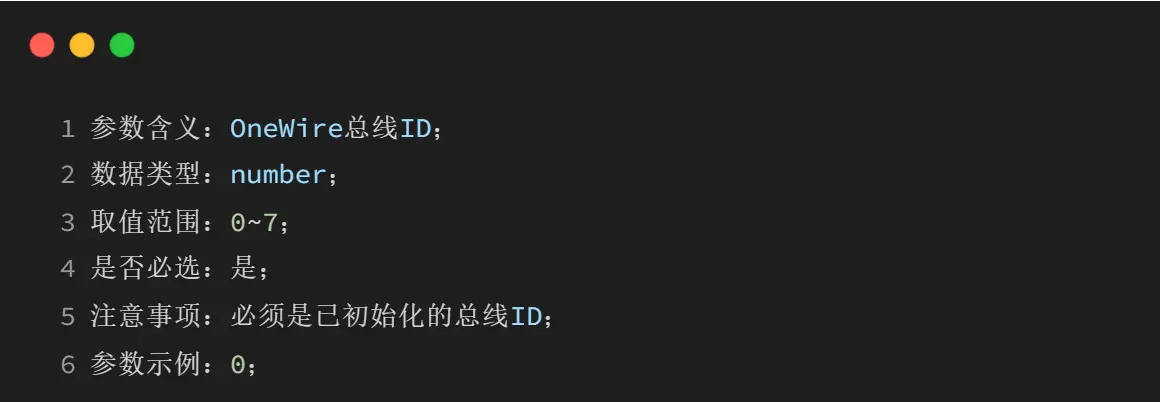

id

返回值

无返回值

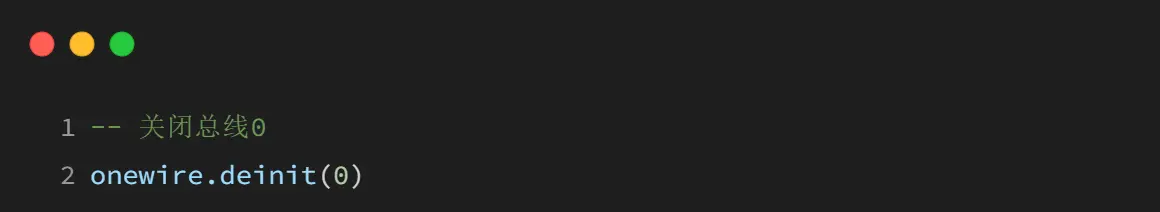

示例

五、模组支持列表

支持 LuatOS 开发的所有模组都支持onewire核心库。

六、参考资料

DS18B20 datasheet：https://www.analog.com/media/en/technical-documentation/data-sheets/DS18B20.pdf

DS18S20 datasheet：https://www.analog.com/media/en/technical-documentation/data-sheets/DS18S20.pdf

DS1822 datasheet：https://www.analog.com/media/en/technical-documentation/data-sheets/DS1822.pdf

DS28EA00 datasheet：https://www.analog.com/media/en/technical-documentation/data-sheets/DS28EA00.pdf

今天的内容就分享到这里了~
