FreeRTOS内核（三）队列的核心机制

v_for_van

795人浏览 · 2026-02-28 14:29:15

v_for_van · 2026-02-28 14:29:15 发布

一、队列的引入（队列解决两大问题）

1.`g_Count++` 的灾难（需要互斥性）

RTOS 系统 (多任务)：

任务看似“同时”运行（实际是毫秒级切换）。

问题：如果任务 A 和任务 B 同时修改同一个全局变量 int g_Count，会发生数据竞争 (Race Condition)。

int fun_A()
{
    while(1)
    {
        A++;
    }
}

int fun_B()
{
    while(1)
    {
        A++;
    }
}
//相同的底层汇编
LDR R0, [A]   ; 1. 读内存中A的值到寄存器R0
ADD R0, R0, #1; 2. 寄存器内加1
STR R0, [A]   ; 3. 写回内存

A任务在运行中被tick中断执行任务B

时间轴
|
v
[任务 A] 读取 A (R0=0) （这里的A是变量，不是任务A）
         | (发生任务切换！A 被挂起，R0=0 被保存)
         v
[任务 B] 读取 A (R0=0)
         修改 (R0=1)
         写回 (A = 1)
         |(B 运行结束或切换)
         v
[任务 A] 恢复现场 (R0 恢复为 0)
         修改 (R0=1)
         写回 (A = 1)  <-- 错误！期望是 2，结果是 1

2. “轮询等待” 的效率问题（任务需要有休眠唤醒机制）

任务 B 需要轮询判断flag是否置位（哪怕flag很久才置位，B 也要判断百万次），浪费 CPU 资源；而 RTOS 进一步引入 “事件驱动” —— 数据就绪时主动唤醒任务，而非轮询。

int fun_A()
{
    while(1)
    {
        ... ...
        flag = 1;
    }
}

int fun_B()
{
    while(1)
    {
        if(flag == 1)
        {
            ... ...
        }
    }
}

二、队列的核心原理

1.核心一：关中断实现互斥

在裸机中，我们可能用 cli/sti 关中断。在 FreeRTOS 队列操作中，API 内部自动完成了这一步。

原理：
- 任务切换依赖于 SysTick 中断。
- 如果在操作队列的关键代码段（如拷贝数据、修改指针）关闭中断，SysTick 就无法触发，任务切换就不会发生。（注意其余硬件中断还能执行，串口GPIO等）
- 此时，当前任务独享 CPU，就像在裸机环境中一样安全。

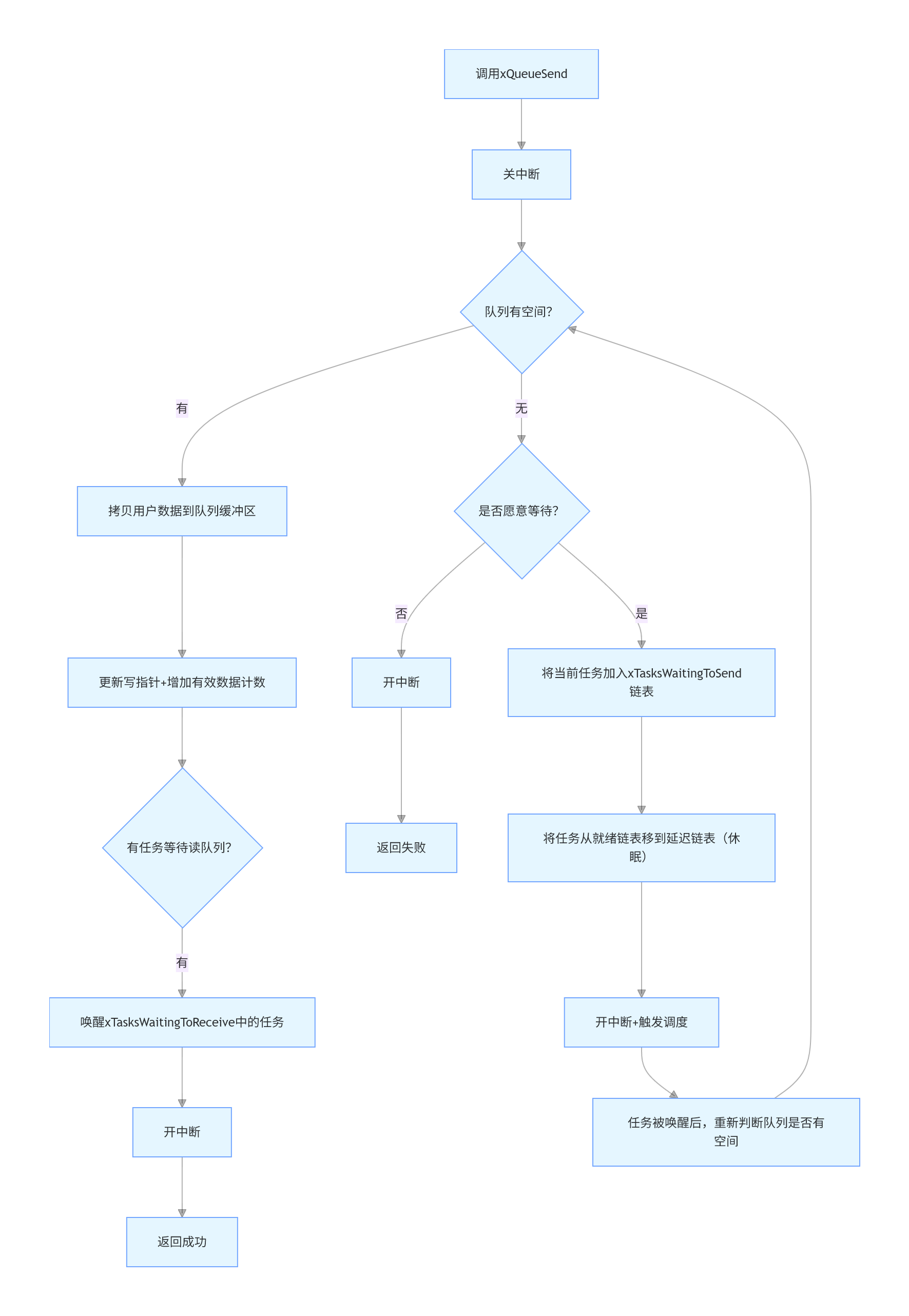

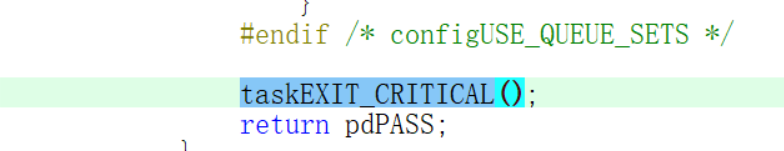

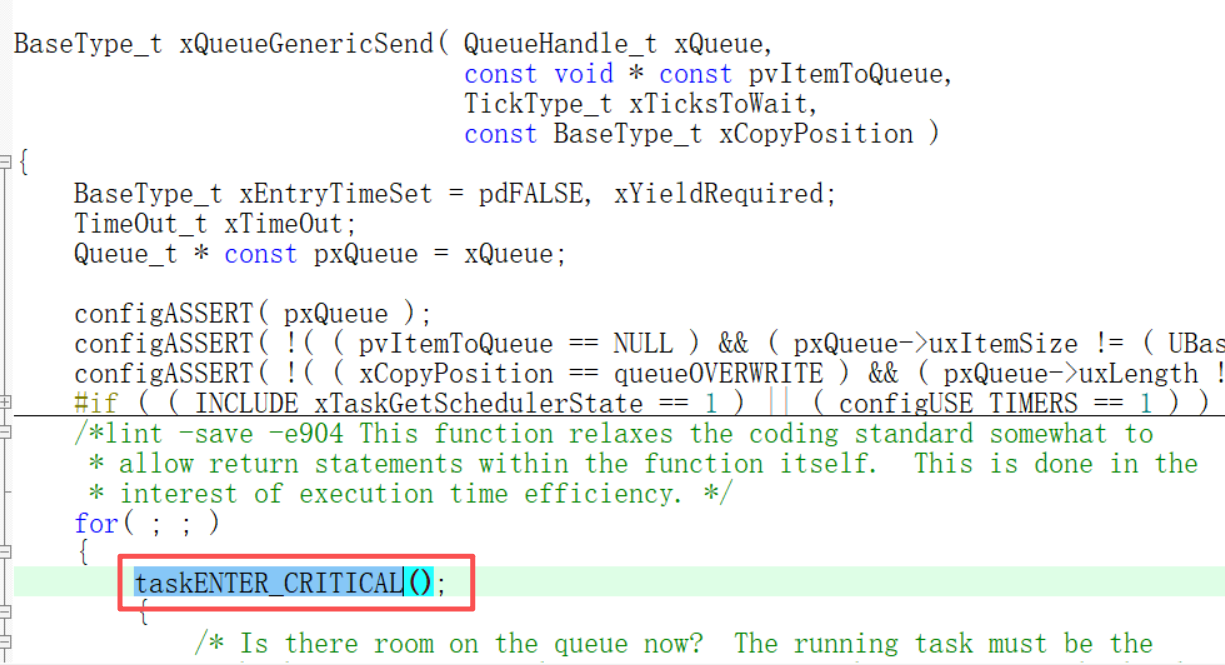

如下：写队列，进入临界区，执行操作，最后退出临界区

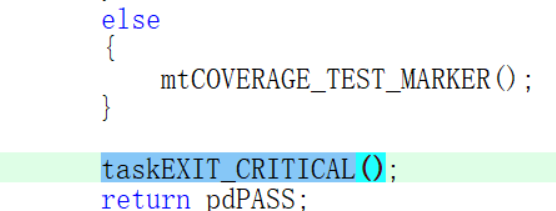

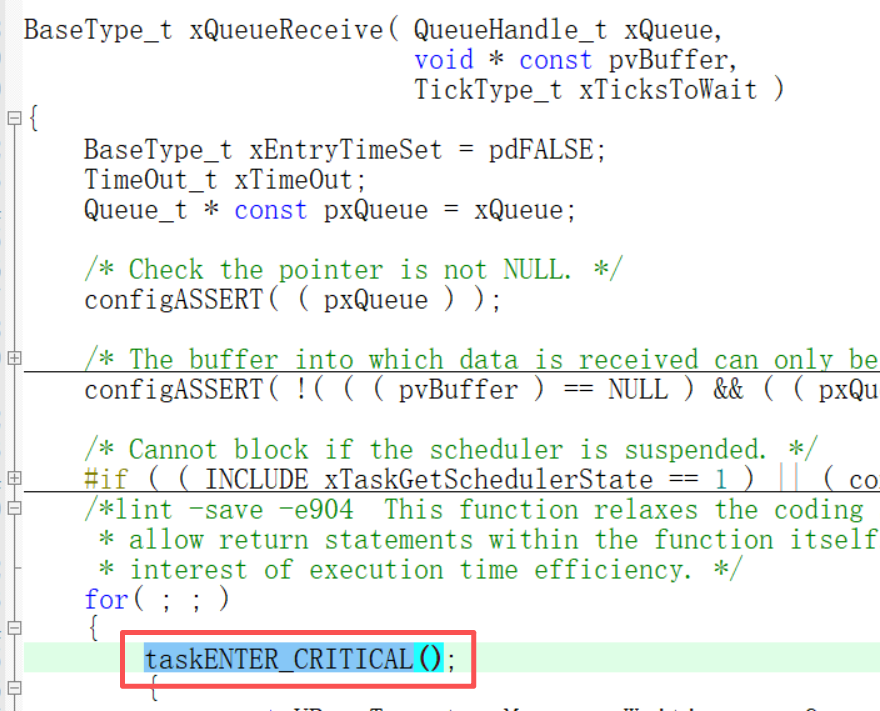

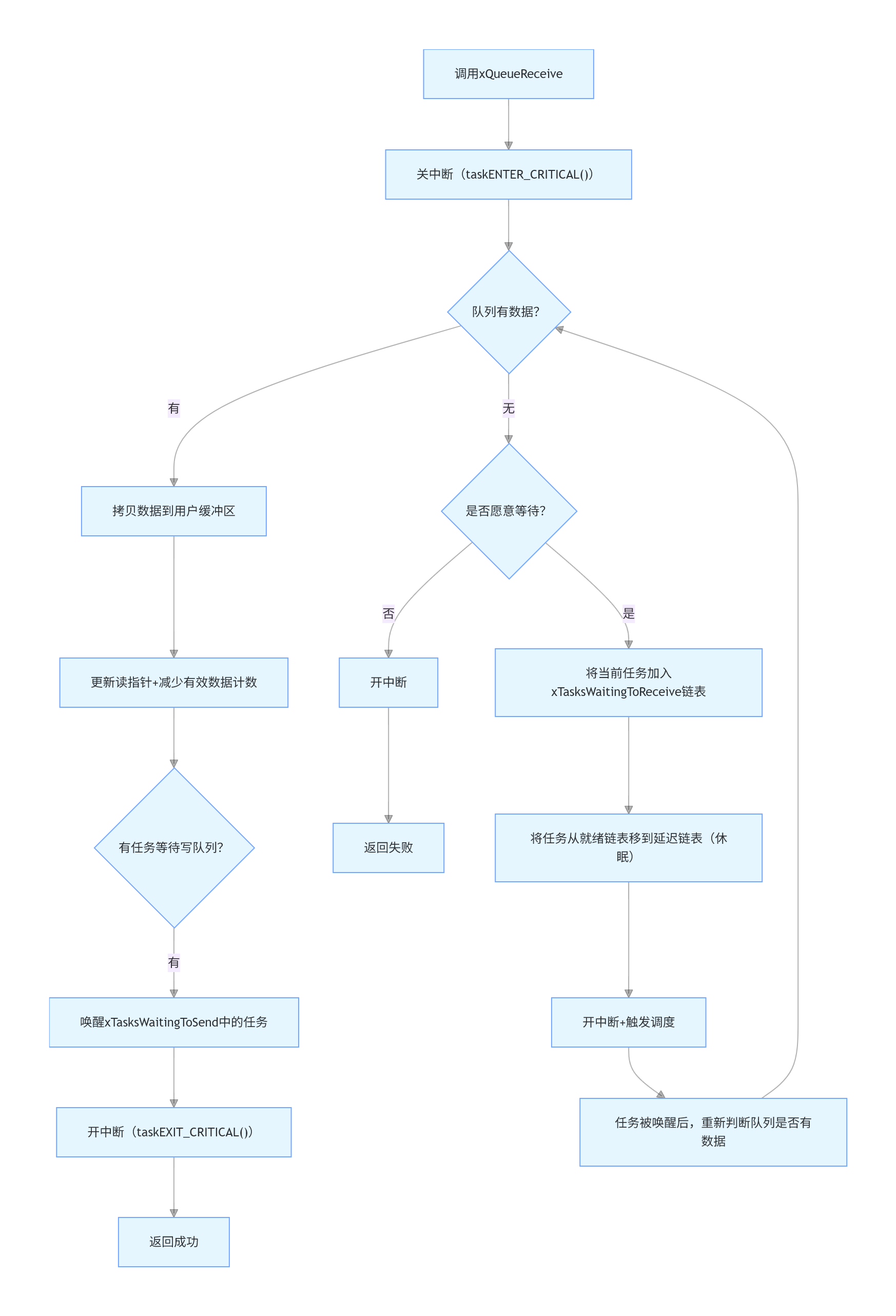

读队列同理

2.核心二：环形缓冲区 (Ring Buffer)

队列的数据存储区是一个连续的内存块，通过读索引和写索引实现循环使用。

参考环形缓冲区的使用-CSDN博客


static void prvInitialiseNewQueue( const UBaseType_t uxQueueLength,
                                   const UBaseType_t uxItemSize,
                                   uint8_t * pucQueueStorage,
                                   const uint8_t ucQueueType,
                                   Queue_t * pxNewQueue )

3.核心三：链表实现阻塞与唤醒

这是队列优于普通全局变量的地方：无数据时不轮询，直接休眠让出 CPU。

A. 两个等待链表

队列结构体内部维护了两个链表：

xTasksWaitingToReceive: 等待接收的任务链表（队列空时，读者挂在这里）。
xTasksWaitingToSend: 等待发送的任务链表（队列满时，写者挂在这里）。

B. 阻塞 (Block) 流程

当任务 B 读队列，但队列为空（如xQueueReceive(q, &val, 100) 表示最多等 100ms。只要等待时间 不等于 0，一旦队列空，都会调用阻塞流程）：

记录：将任务 B 的 TCB 插入到 xTasksWaitingToReceive 链表中。这样将来有数据时，写任务知道要唤醒谁。
状态变更：将任务 B 从 就绪链表 (Ready List) 移除，放入 延迟链表 (Delay List) (状态变为 Blocked)。
调度：触发任务切换，CPU 去运行其他就绪任务。
结果：任务 B 停止运行，不浪费任何 CPU 周期。

C. 唤醒 (Unblock) 流程

当任务 A 向队列写入数据：

检查：发现 xTasksWaitingToReceive 链表不为空（有人在等）。
移除：从等待链表中取出任务 B 的 TCB。
状态变更：将任务 B 从 延迟链表 移回 就绪链表 (状态变为 Ready)。
调度：如果任务 B 优先级高于当前任务 A，立即触发切换，任务 B 马上运行并读到数据。

D.超时机制 (Timeout)流程

当你调用 xQueueReceive(q, &val, 100) 表示最多等 100ms

计算唤醒时间：
- 当前 Tick 计数 = xTickCount (例如 500)。
- 超时时间 = 500 + 100 = 600。
插入延迟链表：
- 任务阻塞时，不仅加入队列的等待链表，还会根据 600 这个时间点，按时间顺序插入到内核的全局 延迟链表 (Delayed Task List) 中。
- 延迟链表是按唤醒时间排序的（50, 100, 600, 800...）。
SysTick 中断处理：
- 每 1ms，SysTick 中断执行 xTaskIncrementTick()。
- 检查延迟链表头部：如果 头部任务.唤醒时间 <= 当前Tick，说明超时了！
- 动作：将该任务从延迟链表移除，加入就绪链表。
- 注意：此时任务虽然就绪了，但从队列角度看，它还没拿到数据。
任务恢复运行：
- 任务被调度运行后，从阻塞点醒来。
- 代码会再次检查队列：发现有数据了吗？
  - 如果有（刚好被别的任务写了）：拷贝数据，返回成功。
  - 如果没有（真的是超时了）：从队列的等待链表中移除自己，返回 errQUEUE_TIMEOUT。

总结一下就是：

任务读队列无数据→将自己加入xTasksWaitingToReceive→从就绪链表移到延迟链表（休眠）；
其他任务写队列→唤醒xTasksWaitingToReceive中的任务→任务移回就绪链表；
任务写队列满→将自己加入xTasksWaitingToSend→休眠；
其他任务读队列→唤醒xTasksWaitingToSend中的任务。

以下为例子：

任务 B 设置等待 100ms。
动作 1：把自己从就绪链表拔掉，扔进延迟链表，设定‘闹钟’为 100ms 后。
动作 2：立即让出 CPU，触发任务切换。
结果：任务 B 彻底停止运行，CPU 去跑任务 C、D、E 或者进入低功耗模式。

情况 一（有人写数据了）：
比如在第 5ms，任务 A 写了数据。内核发现任务 B 在等，
立刻把 B 从延迟链表拽回就绪链表。B 醒来，读到数据，返回成功。
（耗时仅 5ms，且中间 B 没占 CPU）。

情况 二（没人写数据）：
时间一分一秒过去，B 一直在睡觉。直到第 100ms，
SysTick 中断发现 B 的‘闹钟’响了。内核把 B 从延迟链表拽回就绪链表。
B 醒来，发现还是没数据（或数据被更高优先级抢了），返回超时错误。

以下为队列结构体源码：

/*
 * 调度器使用的队列结构体定义。
 * 队列中的数据以"拷贝"方式入队（而非引用/指针），设计原因参考：
 * https://www.FreeRTOS.org/Embedded-RTOS-Queues.html
 */
typedef struct QueueDefinition /* 保留旧命名规则，避免内核调试器兼容问题 */
{
    int8_t * pcHead;           /*< 指向队列存储区的起始地址（环形缓冲区的头）。
                                     注：队列内存布局 = 队列结构体 + 连续的存储缓冲区，
                                     此字段指向缓冲区第一个字节，是环形Buffer的基准地址 */

    int8_t * pcWriteTo;        /*< 指向缓冲区中「下一个可写入数据」的位置（写指针）。
                                     每次写入数据后，该指针会按 uxItemSize 偏移，
                                     到缓冲区末尾时绕回头部（环形特性） */

    union
    {
        QueuePointers_t xQueue;     /*< 当结构体用作「队列」时的专属数据：
                                         包含读指针（pcReadFrom）等核心字段，
                                         是环形缓冲区读操作的关键 */
        SemaphoreData_t xSemaphore; /*< 当结构体用作「信号量」时的专属数据：
                                         FreeRTOS中信号量是队列的特例（长度=1的队列），
                                         此字段复用队列结构体实现信号量功能 */
    } u;

    List_t xTasksWaitingToSend;             /*< 因「写队列失败（队列满）」而阻塞的任务链表。
                                                 特性：
                                                 1. 按任务优先级排序（高优先级任务优先被唤醒）；
                                                 2. 当队列有空闲空间时，从链表头部唤醒任务 */
    List_t xTasksWaitingToReceive;          /*< 因「读队列失败（队列空）」而阻塞的任务链表。
                                                 特性：
                                                 1. 按任务优先级排序；
                                                 2. 当队列有新数据时，从链表头部唤醒任务 */

    volatile UBaseType_t uxMessagesWaiting; /*< 队列中当前有效数据的个数（已写入未读取）。
                                                 核心作用：
                                                 1. 判断队列是否为空（=0）/满（=uxLength）；
                                                 2. 读写操作时原子更新（关中断保护） */
    UBaseType_t uxLength;                   /*< 队列长度：指队列能容纳的「元素个数」（非字节数）。
                                                 例：uxLength=5 表示队列最多存5个int/char等元素 */
    UBaseType_t uxItemSize;                 /*< 队列中单个元素的字节大小。
                                                 例：uxItemSize=4 表示每个元素是int类型（4字节）；
                                                 写入/读取时按此大小拷贝数据 */

    volatile int8_t cRxLock;                /*< 队列「读锁」计数器：
                                                 作用场景：中断中读队列时，为避免嵌套问题会先锁队列；
                                                 取值规则：
                                                 - 等于 queueUNLOCKED（-1）：队列未锁定；
                                                 - 大于0：表示队列锁定期间，成功读取的元素个数；
                                                 解锁时统一处理这些读取操作 */
    volatile int8_t cTxLock;                /*< 队列「写锁」计数器：
                                                 作用场景：中断中写队列时的锁机制；
                                                 取值规则同cRxLock，记录锁定期间写入的元素个数 */

    #if ( ( configSUPPORT_STATIC_ALLOCATION == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )
        uint8_t ucStaticallyAllocated; /*< 标记队列内存是否为「静态分配」：
                                             - pdTRUE：静态分配（不允许free内存）；
                                             - pdFALSE：动态分配（可调用vQueueDelete释放） */
    #endif

    #if ( configUSE_QUEUE_SETS == 1 )
        struct QueueDefinition * pxQueueSetContainer; /*< 指向队列所属的「队列集」（Queue Set）。
                                                         队列集用于监听多个队列/信号量，
                                                         此字段标记当前队列归属哪个队列集 */
    #endif

    #if ( configUSE_TRACE_FACILITY == 1 )
        UBaseType_t uxQueueNumber; /*< 队列唯一编号（调试用）：
                                       跟踪工具（如FreeRTOS+Trace）通过此编号识别不同队列 */
        uint8_t ucQueueType;       /*< 队列类型标记（调试用）：
                                       区分普通队列、信号量、互斥量等不同类型 */
    #endif
} xQUEUE;
