FreeRTOS 是嵌入式领域轻量级实时操作系统（RTOS），采用分层极简架构，分为硬件层、硬件抽象层、核心层和应用层，核心是任务调度器，负责协调任务运行。核心特点是轻量、可裁剪、实时性强，适配 8~32 位嵌入式芯片。其核心机制可通过手机组装生产线类比理解：任务对应各工序工人，按优先级抢占CPU（传送带），同优先级任务按时间片轮转；时钟机制对应持续转动的打卡钟，以系统Tick为基础实现定时与延时；队列如物料传送带，实现任务间异步数据传递；中断像紧急按钮，仅做简单处理后通过信号量通知任务处理复杂逻辑。信号量分二进制、计数和互斥三种，用于任务同步和共享资源管理，互斥量可解决优先级反转问题；阻塞机制让任务无活时让出CPU，避免资源浪费，等待事件触发后恢复运行。整体通过调度、通信、同步机制，实现任务高效、有序、实时运行，适配嵌入式场景需求。以下从架构、任务、时钟、通信、同步、阻塞等核心维度系统解析。

一、整体架构与工作原理

1. 核心架构（分层设计）

FreeRTOS 采用极简分层架构，无冗余模块，核心层仅依赖硬件抽象层：


应用层（用户任务/业务逻辑）

核心层（任务/队列/时钟/同步）

硬件抽象层（端口层/CPU接口）

硬件层（MCU/定时器/中断控制器）

  • 硬件抽象层（Port）：适配不同 CPU 架构（ARM Cortex-M、RISC-V 等），封装上下文切换、中断处理等硬件相关操作。

  • 核心层：FreeRTOS 核心，包含任务管理、队列、信号量、时钟、内存管理等模块（通过 FreeRTOSConfig.h 裁剪）。

  • 应用层：用户编写的业务任务（如传感器采集、数据处理）。

2. 核心工作原理

FreeRTOS 本质是抢占式/协作式多任务调度器：

  1. 任务调度：调度器根据任务优先级决定 CPU 使用权（高优先级任务可抢占低优先级任务）；

  2. 上下文切换：任务切换时保存当前任务寄存器状态，恢复下一个任务的上下文；

  3. 无态隔离：嵌入式场景无严格内核态/用户态区分，所有代码运行在特权级。

二、核心机制详解

1. 任务机制

（1）任务本质

任务是独立的执行流，拥有专属栈空间、优先级、状态和程序入口，核心形态为无限循环：


void vTaskFunction( void *pvParameters )
{
    // 初始化代码（仅执行一次）
    for( ;; ) // 任务主体（无限循环）
    {
        // 业务逻辑
        vTaskDelay( pdMS_TO_TICKS(100) ); // 主动放弃CPU
    }
    vTaskDelete( NULL ); // 任务删除（一般不用）
}
（2）任务状态
状态 说明
运行态 任务正在占用 CPU 执行
就绪态 任务具备执行条件，但因高优先级任务运行未获得 CPU
阻塞态 任务因等待事件（延时、队列、信号量）暂时无法执行（不占用 CPU）
挂起态 任务被手动挂起（vTaskSuspend），需手动恢复（vTaskResume）
就绪挂起态 挂起的任务被恢复但仍未就绪（高级特性）
（3）调度策略

  • 抢占式调度（默认）：高优先级任务就绪时，立即抢占低优先级任务的 CPU 使用权；

  • 协作式调度：任务需主动调用 taskYIELD() 放弃 CPU；

  • 同优先级调度：开启 configUSE_TIME_SLICING 后，同优先级任务按时间片轮转执行；

  • 空闲任务：系统自动创建的最低优先级任务（优先级 0），无任务就绪时执行，清理被删除任务栈空间。

2. 时钟机制

FreeRTOS 时钟以系统节拍（Tick） 为核心，是定时、延时、调度的基础：

（1）核心组件

  • 系统节拍定时器：硬件定时器（如 Cortex-M 的 SysTick），固定频率中断（configTICK_RATE_HZ 配置，默认 1000Hz，1ms/Tick）；

  • Tick 中断服务函数：更新系统 Tick 计数，检查任务延时是否到期，触发任务调度。

（2）关键接口

  • vTaskDelay( xTicksToDelay )：相对延时，从调用时刻开始阻塞 xTicksToDelay 个 Tick；

  • vTaskDelayUntil( &pxPreviousWakeTime, xTimeIncrement )：绝对延时，保证任务固定周期执行。


// 100ms 固定周期任务示例
void vPeriodicTask( void *pvParameters )
{
    TickType_t xLastWakeTime = xTaskGetTickCount();
    const TickType_t xPeriod = pdMS_TO_TICKS( 100 );

    for( ;; )
    {
        process_data(); // 业务逻辑
        vTaskDelayUntil( &xLastWakeTime, xPeriod ); // 绝对延时
    }
}
（3）低功耗优化

开启 configUSE_TICKLESS_IDLE 后，系统无任务就绪时关闭 Tick 定时器，进入低功耗休眠，中断唤醒后恢复。

3. 消息/队列机制

FreeRTOS 无单独“消息机制”，队列（Queue）是所有通信的核心载体，消息通过队列传递。

（1）队列本质

先进先出（FIFO）缓冲区，支持：

  • 任务→任务、中断→任务、任务→中断的数据传递；

  • 固定长度元素存储（创建时指定元素大小和队列长度）；

  • 阻塞式读写（无数据/无空间时可指定超时阻塞）。

（2）核心操作

// 1. 创建队列（长度 5，每个元素为 int 类型）
QueueHandle_t xQueue = xQueueCreate( 5, sizeof( int ) );

// 2. 任务中写队列（阻塞超时 100ms）
int32_t lDataToSend = 10;
xQueueSend( xQueue, &lDataToSend, pdMS_TO_TICKS( 100 ) );

// 3. 任务中读队列（永久阻塞）
int32_t lReceivedData;
xQueueReceive( xQueue, &lReceivedData, portMAX_DELAY );

// 4. 中断中写队列（FromISR 版本）
void vISRFunction( void )
{
    int32_t lISRData = 20;
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    xQueueSendFromISR( xQueue, &lISRData, &xHigherPriorityTaskWoken );
    portYIELD_FROM_ISR( xHigherPriorityTaskWoken ); // 触发调度
}
（3）核心特性

  • 异步通信：发送方和接收方解耦，无需同步；

  • 数据拷贝：队列存储数据副本（避免覆盖，大数据建议传指针）；

  • 多端访问：多个任务可同时读写同一队列，调度器保证安全。

4. 中断与任务协同机制

中断负责快速响应硬件事件，FreeRTOS 严格区分中断上下文和任务上下文：

（1）核心规则

  1. 中断服务函数（ISR）必须极简：仅做数据缓存、标记置位，复杂逻辑交给任务；

  2. ISR 中仅能调用 FromISR 后缀接口（如 xQueueSendFromISR）；

  3. 中断优先级需低于 configMAX_SYSCALL_INTERRUPT_PRIORITY（否则无法调用 FreeRTOS 接口）。

（2）典型协同方式
方式 适用场景 核心接口
队列 中断向任务传递数据 xQueueSendFromISR/xQueueReceive
任务通知 轻量级事件通知 vTaskNotifyGiveFromISR/ulTaskNotifyTake
信号量 中断触发任务执行 xSemaphoreGiveFromISR/xSemaphoreTake
（3）示例：中断触发按键处理

SemaphoreHandle_t xKeySemaphore; // 二进制信号量

// 按键中断服务函数
void EXTI0_IRQHandler( void )
{
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    EXTI_ClearITPendingBit( EXTI_Line0 ); // 清除中断标志
    xSemaphoreGiveFromISR( xKeySemaphore, &xHigherPriorityTaskWoken ); // 释放信号量
    portYIELD_FROM_ISR( xHigherPriorityTaskWoken ); // 触发调度
}

// 按键处理任务
void vKeyTask( void *pvParameters )
{
    xKeySemaphore = xSemaphoreCreateBinary();
    for( ;; )
    {
        if( xSemaphoreTake( xKeySemaphore, portMAX_DELAY ) == pdTRUE )
        {
            key_process(); // 复杂按键逻辑
        }
    }
}

5. 任务间防冲突机制（同步与互斥）

多任务访问共享资源时，需防止“竞争条件”，核心机制如下：

（1）互斥量（Mutex）

专为共享资源保护设计，解决“优先级反转”问题：

  • 优先级继承：低优先级任务持有互斥量时，若高优先级任务请求该互斥量，低优先级任务临时继承高优先级。

SemaphoreHandle_t xMutex = xSemaphoreCreateMutex(); // 创建互斥量

void vTask1( void *pvParameters )
{
    for( ;; )
    {
        if( xSemaphoreTake( xMutex, pdMS_TO_TICKS( 10 ) ) == pdTRUE )
        {
            shared_resource_operation(); // 访问共享资源
            xSemaphoreGive( xMutex ); // 释放互斥量
        }
        vTaskDelay( pdMS_TO_TICKS( 50 ) );
    }
}
（2）临界区（Critical Section）

通过关闭中断/调度器保护极短操作（如变量赋值）：

  • 任务上下文：taskENTER_CRITICAL()/taskEXIT_CRITICAL()；

  • 中断上下文：portENTER_CRITICAL_ISR()/portEXIT_CRITICAL_ISR()。


int32_t g_lSharedValue = 0;
void vUpdateValue( int32_t lNewValue )
{
    taskENTER_CRITICAL(); // 进入临界区
    g_lSharedValue = lNewValue; // 原子操作
    taskEXIT_CRITICAL(); // 退出临界区
}
（3）信号量（Semaphore）

核心定义：信号量是“计数器 + 等待列表”，通过计数器控制资源访问或事件同步，任务获取信号量时计数器减 1，释放时加 1；计数器为 0 时，获取任务会阻塞。

信号量类型 计数器范围 核心用途 核心接口
二进制信号量 0/1 任务同步（中断触发任务、任务间唤醒） xSemaphoreCreateBinary()
xSemaphoreTake()
xSemaphoreGive()
计数信号量 0~N 资源计数（限制同时访问外设的任务数） xSemaphoreCreateCounting(最大数, 初始数)
互斥信号量（Mutex） 0/1 共享资源保护（解决优先级反转） xSemaphoreCreateMutex()
二进制信号量示例（中断同步）：

SemaphoreHandle_t xBinSem = xSemaphoreCreateBinary(); // 初始值 0

// 任务等待信号量
void vTaskA(void *pvParam) {
    for(;;) {
        if(xSemaphoreTake(xBinSem, portMAX_DELAY) == pdTRUE) {
            process_data(); // 处理中断触发的业务
        }
    }
}

// 中断释放信号量
void EXTI_IRQHandler(void) {
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    xSemaphoreGiveFromISR(xBinSem, &xHigherPriorityTaskWoken);
    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

计数信号量示例（资源限制）：


// 创建计数信号量：最大 3（最多3个任务访问串口），初始 3
SemaphoreHandle_t xCountSem = xSemaphoreCreateCounting(3, 3);

void vUartTask(void *pvParam) {
    for(;;) {
        if(xSemaphoreTake(xCountSem, pdMS_TO_TICKS(100)) == pdTRUE) {
            uart_send_data(); // 访问串口
            xSemaphoreGive(xCountSem); // 释放资源
        }
        vTaskDelay(pdMS_TO_TICKS(50));
    }
}
（4）事件组（Event Group）

用于多任务“多对多”同步（等待多个事件的任意/全部）：


EventGroupHandle_t xEventGroup = xEventGroupCreate();

// 任务等待事件（0x01 或 0x02）
void vTask1( void *pvParameters )
{
    EventBits_t xBits;
    for( ;; )
    {
        xBits = xEventGroupWaitBits( xEventGroup, 0x01 | 0x02, pdTRUE, pdFALSE, portMAX_DELAY );
        if( ( xBits & 0x01 ) != 0 ) { /* 处理事件1 */ }
        if( ( xBits & 0x02 ) != 0 ) { /* 处理事件2 */ }
    }
}

// 任务设置事件
void vTask2( void *pvParameters )
{
    for( ;; )
    {
        xEventGroupSetBits( xEventGroup, 0x01 ); // 设置事件1
        vTaskDelay( pdMS_TO_TICKS( 100 ) );
    }
}

6. 阻塞机制

（1）核心定义

阻塞：任务主动/被动让出 CPU，进入“等待状态”，直到等待的事件发生才重新进入就绪态。

  • 阻塞态任务不占用 CPU、不参与调度；

  • 阻塞是任务“自愿”行为（调用带等待的 API 触发）；

  • 阻塞解除后，任务回到就绪态，高优先级任务会立即抢占运行。

（2）阻塞的核心价值

  • 避免任务空循环占用 CPU，降低功耗；

  • 保证系统实时性，仅当任务有事件处理时才占用 CPU。

（3）触发阻塞的场景

FreeRTOS 中调用带“等待超时”参数的 API 时，若条件不满足则触发阻塞：

  1. 延时阻塞：vTaskDelay(100)、vTaskDelayUntil(...)；

  2. 队列阻塞：xQueueReceive(queue, &buf, portMAX_DELAY)；

  3. 信号量阻塞：xSemaphoreTake(sem, pdMS_TO_TICKS(100))；

  4. 任务通知阻塞：ulTaskNotifyTake(pdTRUE, portMAX_DELAY)；

  5. 事件组阻塞：xEventGroupWaitBits(...)。

（4）阻塞的关键属性

  1. 超时机制：可指定阻塞时长（如 pdMS_TO_TICKS(100) 表示阻塞 100ms，超时后任务自动就绪）；

  2. 与死循环的区别：

    • 错误写法（空循环占 CPU）：


for(;;) { if(flag == 1) { do_something(); } }

    • 正确写法（阻塞释放 CPU）：


for(;;) { xQueueReceive(queue, &msg, portMAX_DELAY); do_something(); }
（5）任务状态中的阻塞

FreeRTOS 任务状态流转：


创建 → 就绪 ←→ 运行
          ↑
          ↓
        阻塞 ←→ 挂起

  • 运行 → 阻塞：调用延时/等待 API；

  • 阻塞 → 就绪：等待的事件触发（如队列有数据、信号量被释放）或超时。

海底捞排队场景与 FreeRTOS 核心机制对比

🍲 海底捞排队就餐场景 vs FreeRTOS 核心机制

用海底捞排队就餐的真实场景，通俗易懂地讲述FreeRTOS 六大核心机制，在日常体验中体现技术逻辑。

一、整体架构类比（分层对应）

FreeRTOS 的分层设计，就像海底捞从物理设施到服务流程的完整体系，每层职责清晰、层层衔接：

FreeRTOS 分层 海底捞场景类比 核心作用
硬件层（MCU/定时器/中断控制器） 餐厅物理设施（30张餐桌、叫号屏、取号机、厨房） 系统运行的物理基础，提供资源和触发信号
硬件抽象层（Port 层） 服务员与叫号系统的交互规则（扫码取号、叫号器操作） 统一操作接口，不管是人工叫号还是系统叫号，规则一致
核心层（任务/队列/时钟/同步） 服务员调度逻辑、等位队列规则、叫号节奏控制 系统核心大脑，负责资源分配、流程调度
应用层（用户任务） 顾客的全流程行为（取号、等位、入座、用餐、离店） 系统最终要服务的业务逻辑

二、六大核心机制逐一类比

1. 任务机制 —— 就餐顾客

FreeRTOS 中“任务”是独立的执行流，对应海底捞里每位顾客：

  • 每个顾客有专属的“需求属性”（用餐人数、是否VIP、等待预期），对应任务的优先级、栈空间。
FreeRTOS 任务状态 海底捞顾客状态 场景说明
运行态 正在餐桌用餐 占用核心资源（餐桌=CPU），正在执行业务（吃饭）
就绪态 已取号，在等位区等待叫号 具备执行条件，等待核心资源（餐桌）空出
阻塞态 等位中/用餐时等菜品 因等待事件（叫号、上菜）暂停，不占用餐桌
挂起态 顾客临时离店（逛街/办事） 需手动恢复（回来找服务员）才能继续等位
就绪挂起态 离店返回，但仍需重新排号 恢复挂起后未立即就绪，重新进入等位队列
空闲任务 无顾客时服务员整理桌面 系统最低优先级，资源空闲时自动执行

2. 时钟机制 —— 叫号节奏

FreeRTOS 的系统节拍（Tick） 是定时/调度的基础，对应海底捞叫号器持续走动的时间节奏：

  • 工厂墙上的打卡钟每分钟都在转动，对应系统节拍持续计时。

  • vTaskDelay（相对延时）：顾客说“我过10分钟再回来问位”。

  • vTaskDelayUntil（绝对延时）：顾客每隔15分钟定时来问一次，保证周期固定。

  • Tickless 低功耗：餐厅无客人时关闭叫号器，有人进门再唤醒。

3. 队列机制 —— 等位队列

FreeRTOS 的队列（Queue） 是任务通信核心，对应海底捞等位队列（严格FIFO先进先出）：

  • xQueueSend：顾客取号，加入队列尾部。

  • xQueueReceive：服务员按顺序叫号，顾客出队入座。

  • 队列满：新顾客阻塞等待；队列空：服务员空闲。

  • FromISR：VIP 紧急插队，通过中断通道快速处理。

4. 中断与任务协同 —— 叫号器触发

中断 = 叫号器响铃

  • 叫号器一响（中断），服务员只做极简动作：喊号。

  • 带位、点餐等复杂逻辑，交给顾客任务处理。

FreeRTOS 协同方式 海底捞类比
队列 叫号信息同步到领位员
任务通知 叫号器闪顾客专属灯
信号量 叫号响 → 通知顾客入座

5. 同步与互斥机制 —— 30张餐桌资源竞争

30张餐桌 = 共享资源，多顾客竞争使用。

同步机制 海底捞类比
互斥量（Mutex） 一桌只能坐一桌人，带优先级继承
二进制信号量 叫号一次，唤醒一位顾客
计数信号量 3个调料碗，最多3人同时取调料
临界区 递菜单瞬间不被打扰
事件组 等“朋友到齐 + 锅底上桌”才开吃

6. 阻塞机制 —— 顾客等位

阻塞 = 顾客在等位区安静等待

  • 不占餐桌、不干扰叫号、不浪费资源。

  • 事件到来（叫号）或超时，才会醒来。

触发阻塞场景：

  • 等叫号（队列）

  • 等餐桌（信号量）

  • 等朋友/等菜（事件组）

  • 延时外出（vTaskDelay）

三、状态流转图（文字版可直接画）

1️⃣ 顾客任务状态流转图（FreeRTOS 标准四态）

在这里插入图片描述

四、餐桌调度图（核心调度逻辑）

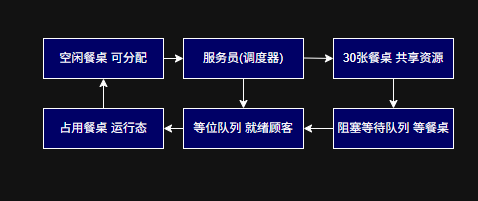

2️⃣ 30张餐桌资源调度流程图

在这里插入图片描述

调度流程：

  1. 顾客取号 → 进入就绪队列

  2. 服务员检查30张餐桌是否有空位

  3. 有空位 → 调度顾客进入运行态（入座）

  4. 无空位 → 顾客进入阻塞态（等待）

  5. 用餐结束 → 释放餐桌 → 调度下一位顾客

五、核心总结

  1. 架构：硬件（餐厅）→ 接口（叫号系统）→ 内核（服务员调度）→ 应用（顾客）

  2. 任务：顾客就是任务，状态完整对应：就绪、运行、阻塞、挂起

  3. 队列：等位队列 = FreeRTOS 队列，先进先出

  4. 时钟：打卡钟每分钟转动，系统节拍持续计时

  5. 中断：叫号器快速响应，不做复杂逻辑

  6. 同步互斥：30张餐桌用互斥量/信号量保证不冲突、不抢桌

  7. 阻塞：等位不占桌，高效利用资源

  8. 核心架构：FreeRTOS 采用分层极简设计，核心为任务调度器，依赖硬件抽象层适配不同芯片，可灵活裁剪；

  9. 核心机制：任务是执行核心，队列是通信核心，信号量/互斥量是同步核心，Tick 是定时核心，阻塞是资源高效利用的关键；

  10. 关键规则：中断仅能调用 FromISR 接口，共享资源保护优先用互斥量（解决优先级反转），任务空闲时需阻塞释放 CPU。
