前言

本文主要完成上一个文章的理论知识的实践，操作任务1，让它使任务3进入suspended状态并进行恢复的过程；操作任务2让其进入阻塞态。并使用逻辑分析仪观察实验现象。最后对比两个延时函数了解他们的差异。

---

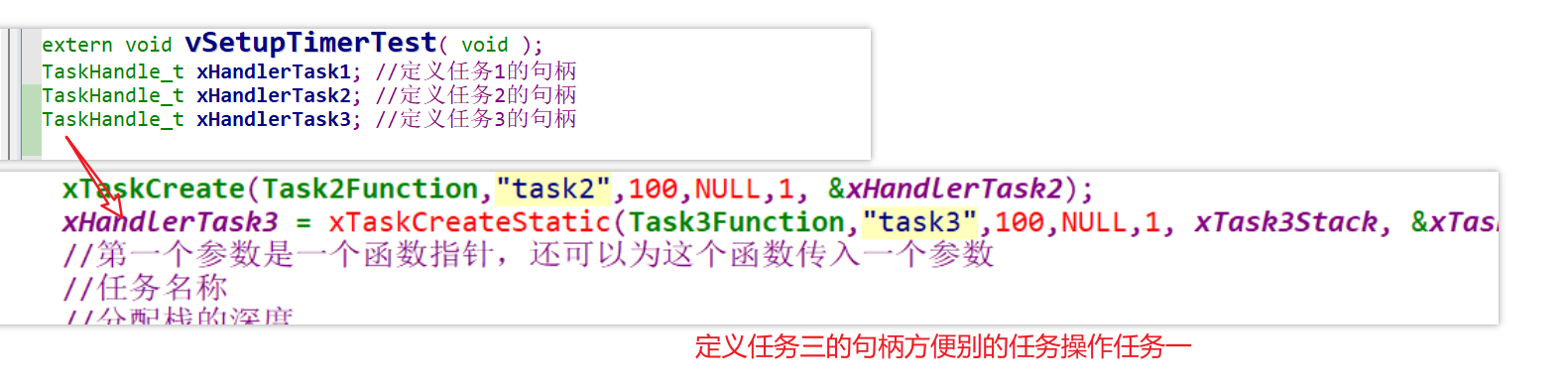

一、使用Task1把Task3进入Suspended和恢复

void Task1Function( void * param)
{
	TickType_t tStart = xTaskGetTickCount(  );//一开始运行的时候把t记录下来
	TickType_t t;
	while(1)
	{
		t = xTaskGetTickCount();//用于获取当前时间
		int flag = 0;
		task1flagrun  = 1;
	  	task2flagrun  = 0;
	  	task3flagrun  = 0;
		printf("1");
		if(!flag  && (t > tStart + 10))
		{
			vTaskSuspend(xHandlerTask3);//在任务1里让任务3进入Suspended状态
			flag = 1;
		}
		if(t > tStart + 20)
		{
			vTaskResume(xHandlerTask3);//恢复
		}


	}
}

二、将任务二进入阻塞态

void Task2Function( void * param)
{

	while(1)
	{

		task1flagrun  = 0;
	  	task2flagrun  = 1;
	  	task3flagrun  = 0;
		printf("2");

		vTaskDelay(10);//主动进入阻塞态等待当前时间+10个Tick的到来
	}

}

三、使用逻辑分析仪观察现象

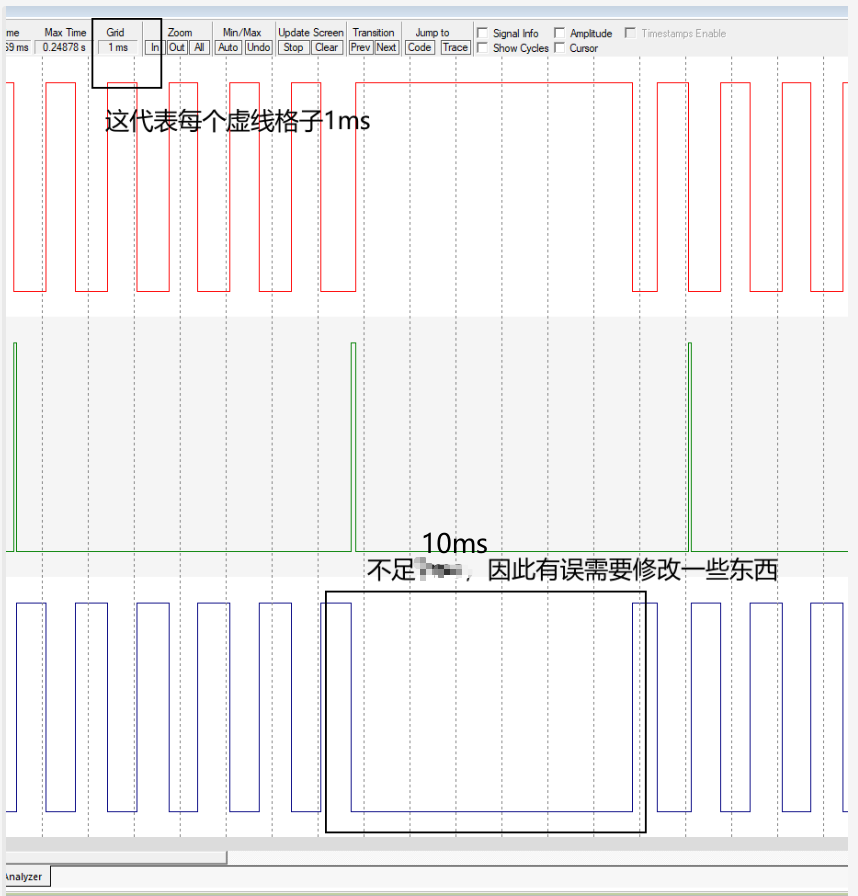

产生这样的原因是：
STM32F103的晶振是8Mhz,而Keil的默认晶振频率是12Mhz.
原本的8Mhz进行9倍频之后应该是72Mhz;但是现在是108Mhz

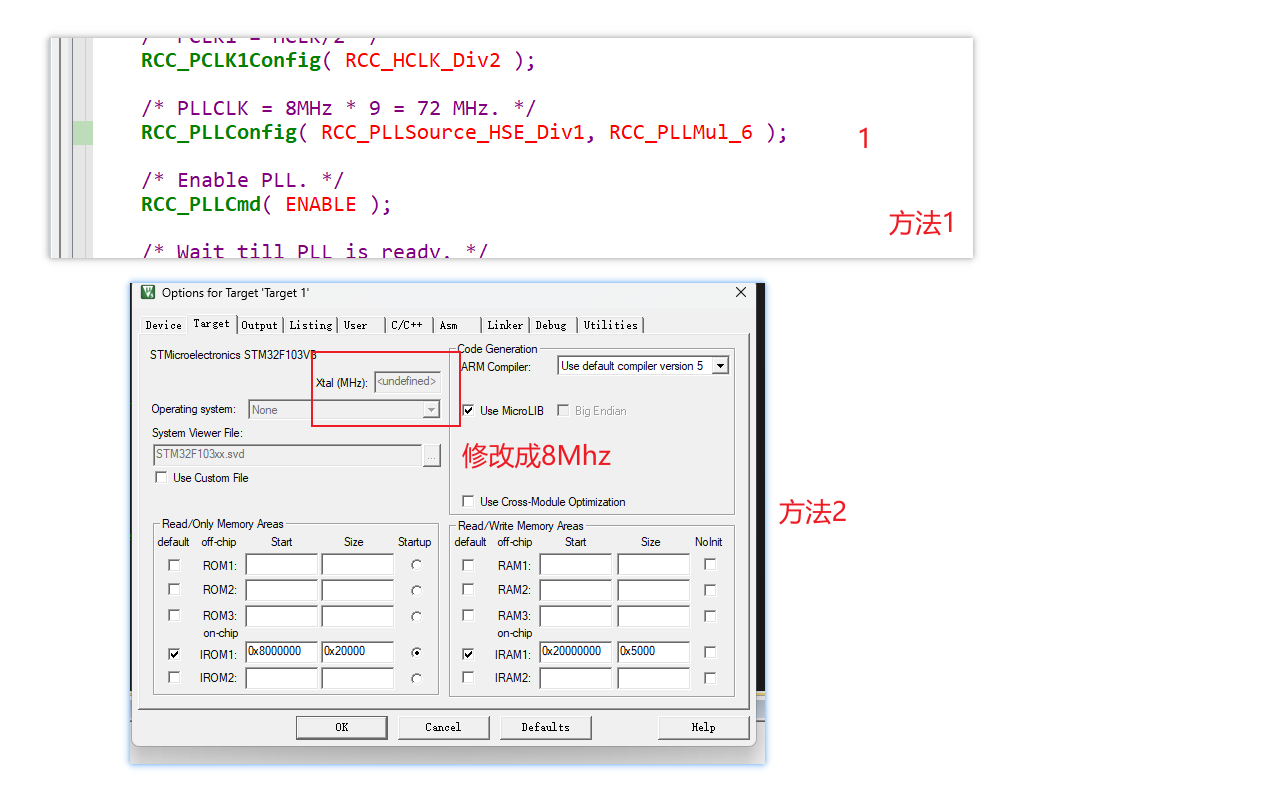

这里有两种解决方法:
1.修改config.h文件里的参数
2.进入魔法棒的target修改默认晶振为8Mhz

四、vTaskDelay 和 xTaskDelayUntil

如果一个任务函数里面执行两个操作，以下是伪代码

void Taskfun(void * param)
{
	dosomething();//执行任务，但是该任务时间不定
	vTaskDelay(N);//等待N个Tick后执行
}

使用这个代码会导致运行时间不是周期的，如果要使运行时间为周期性的那就是用vTaskDelayUntil函数

void Taskfun(void * param)
{
	dosomething();//执行任务，但是该任务时间不定
	xTaskDelayUntil(&n, m);//n为起始时间，m为时间间隔，
}

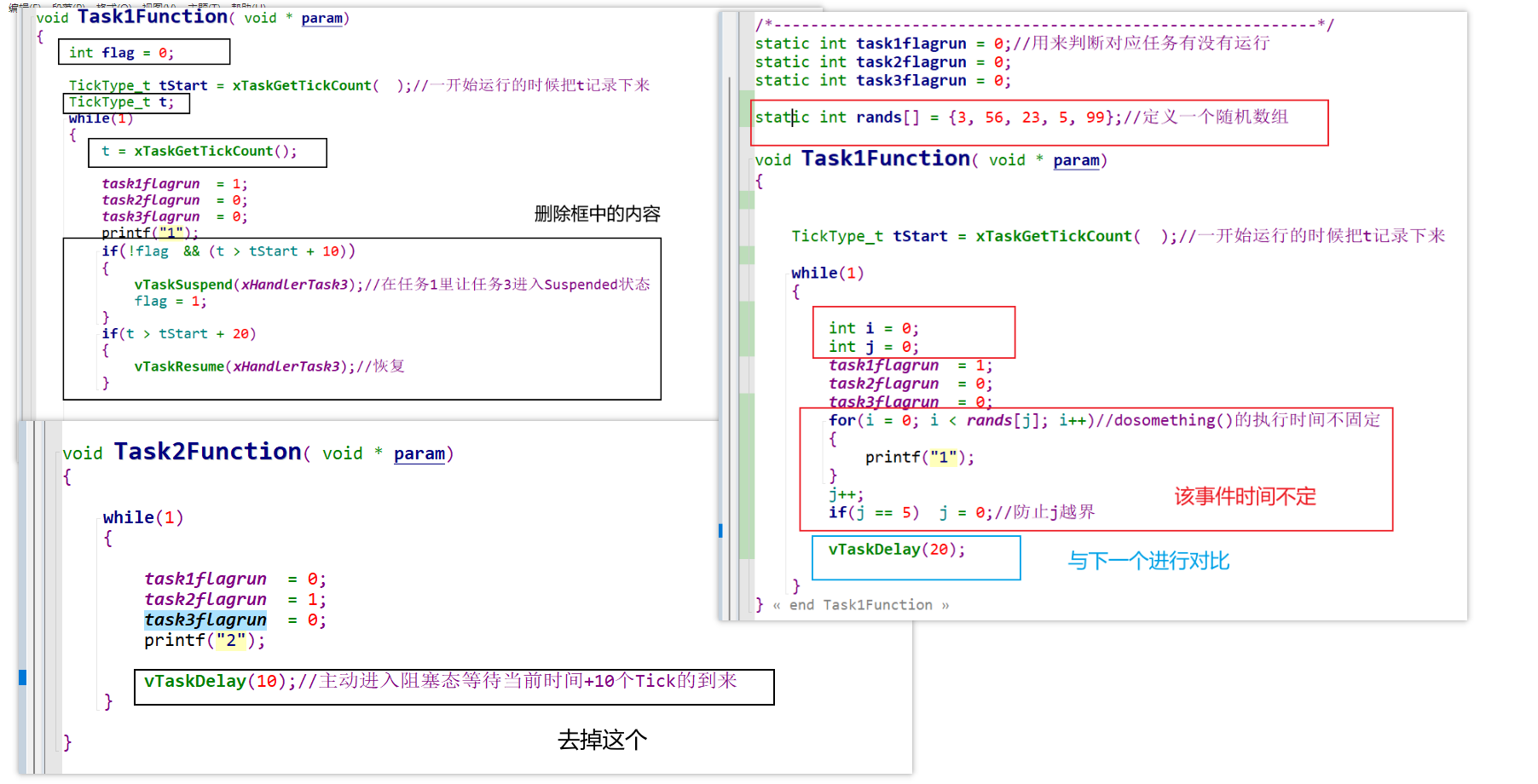

1.修改原函数改成以下函数测试vTaskDelay 效果

2.修改主函数优先级为2，只有在其阻塞的时候才执行其他的函数

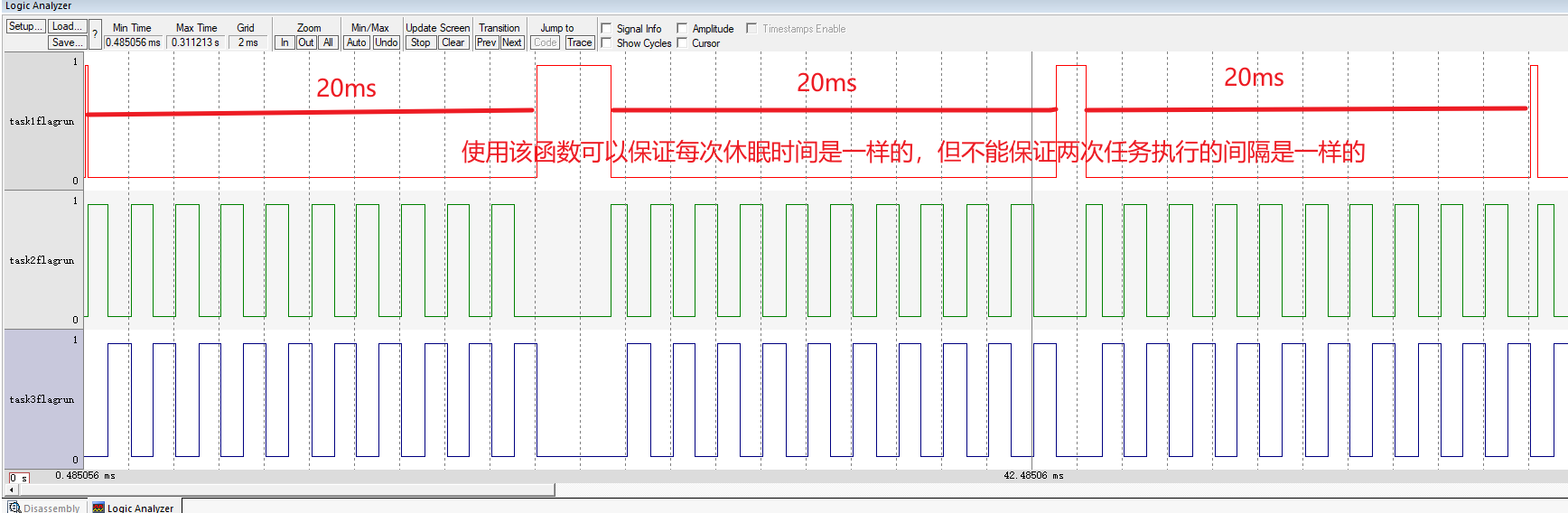

3.观察逻辑分析仪

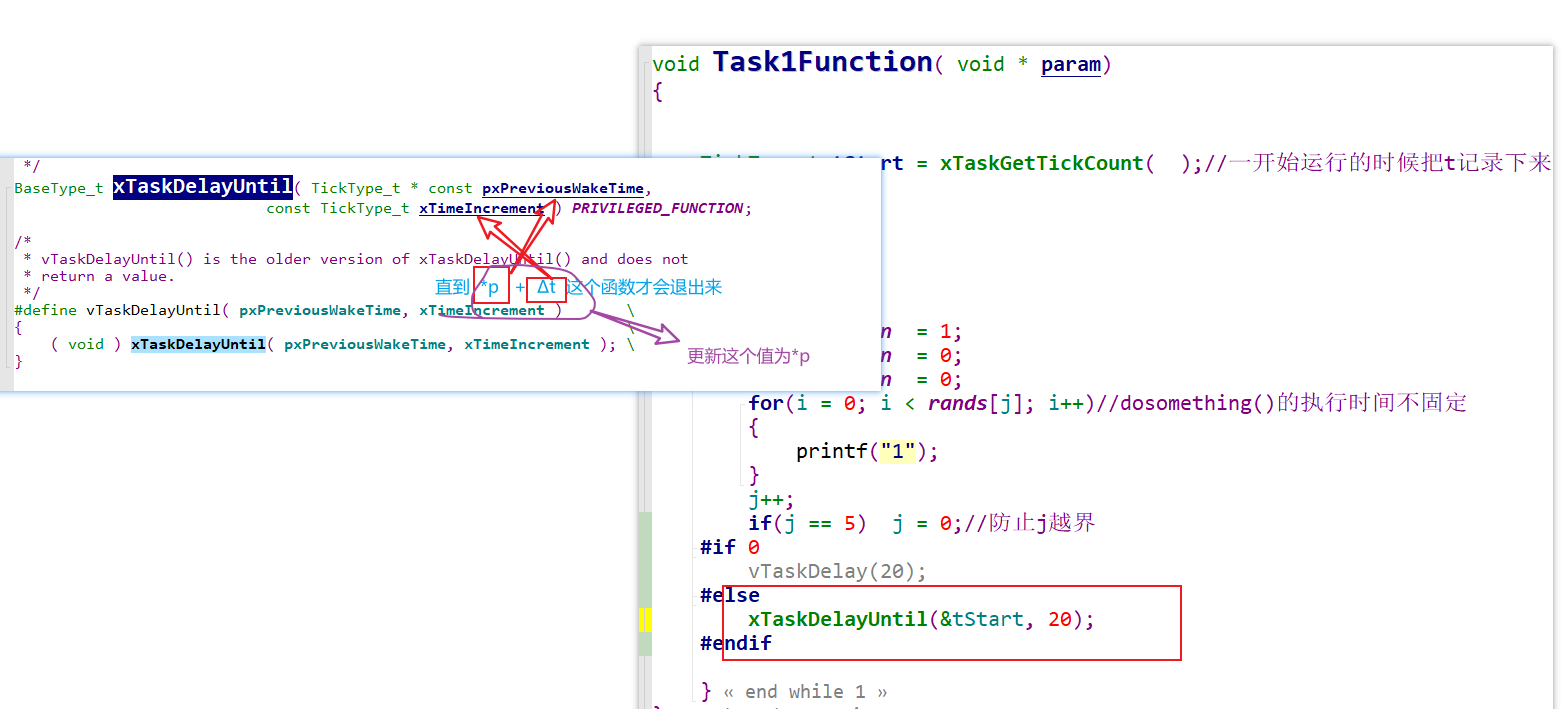

4.修改成xTaskDelayUntil

相当于周期为20的任务

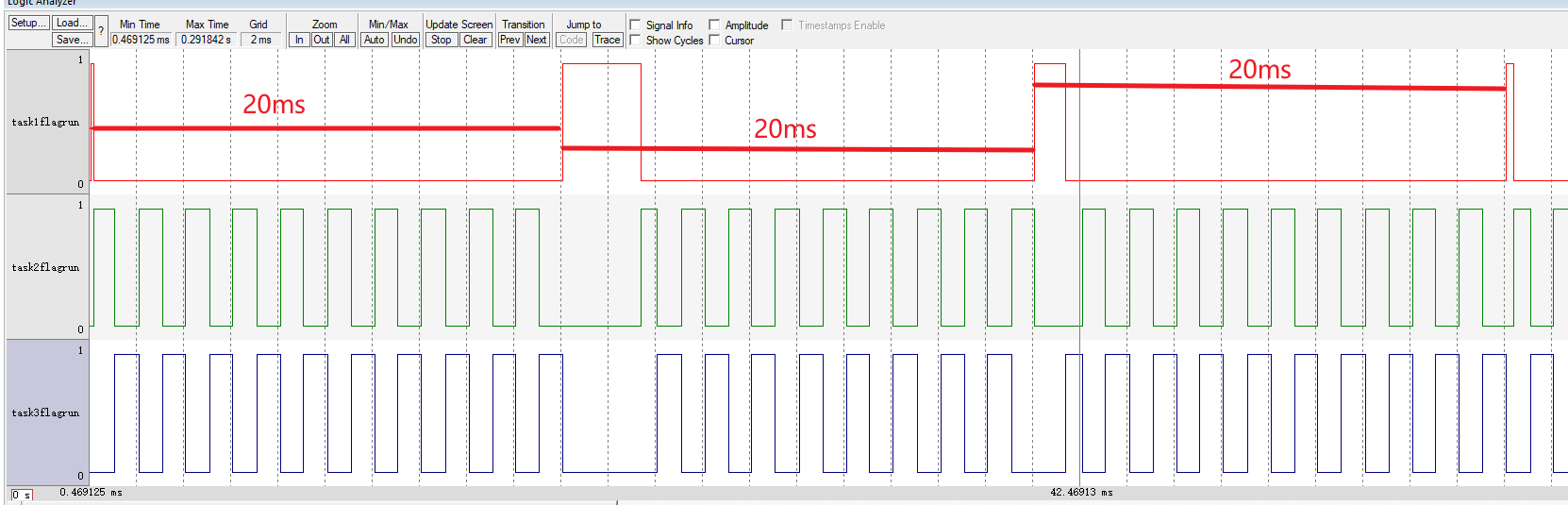

5.观察逻辑分析仪

6.附上相关源码

/*-----------------------------------------------------------*/
static int task1flagrun = 0;//用来判断对应任务有没有运行
static int task2flagrun = 0;
static int task3flagrun = 0;

static int rands[] = {3, 56, 23, 5, 99};//定义一个随机数组

void Task1Function( void * param)
{


	TickType_t tStart = xTaskGetTickCount(  );//一开始运行的时候把t记录下来
	int i = 0;
	int j = 0;
	while(1)
	{


		task1flagrun  = 1;
	  	task2flagrun  = 0;
	  	task3flagrun  = 0;
		for(i = 0; i < rands[j]; i++)//dosomething()的执行时间不固定
		{
			printf("1");
		}
		j++;
		if(j == 5)	j = 0;//防止j越界
	#if 0
		vTaskDelay(20);
	#else
		xTaskDelayUntil(&tStart, 20);
	#endif

	}
}

void Task2Function( void * param)
{

	while(1)
	{

		task1flagrun  = 0;
	  	task2flagrun  = 1;
	  	task3flagrun  = 0;
		printf("2");


	}

}

void Task3Function( void * param)
{
	while(1)
	{
		task1flagrun  = 0;
	  	task2flagrun  = 0;
	  	task3flagrun  = 1;
		printf("3");
	}
}

void TaskGeneralFunction( void * param)
{
	int val = (int)param;//打印一个数字，这个数字等于输入的参数
	while(1)
	{
		task1flagrun  = 0;
	  	task2flagrun  = 0;
	  	task3flagrun  = 1;
		printf("%d",val);
	}
}





/*-----------------------------------------------------------*/

StackType_t xTask3Stack[100];//因为是100*4字节，这个数据类型是32位，所以这里定义100个数组
StaticTask_t xTask3TCB;

StackType_t xIdleTaskStack[100];
StaticTask_t xIdleTaskTCB;


/*
 * The buffers used here have been successfully allocated before (global variables)
 */
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
                                    StackType_t ** ppxIdleTaskStackBuffer,
                                    uint32_t * pulIdleTaskStackSize )
{
    *ppxIdleTaskTCBBuffer = &xIdleTaskTCB;
    *ppxIdleTaskStackBuffer = xIdleTaskStack;
    *pulIdleTaskStackSize = 100;
}

int main( void )
{

#ifdef DEBUG
  debug();
#endif

	prvSetupHardware();
	xTaskCreate(Task1Function,"task1",100,NULL,2, &xHandlerTask1);
	xTaskCreate(Task2Function,"task2",100,NULL,1, &xHandlerTask2);
	xHandlerTask3 = xTaskCreateStatic(Task3Function,"task3",100,NULL,1, xTask3Stack, &xTask3TCB);//这里的100表示100*4字节大小
	//第一个参数是一个函数指针，还可以为这个函数传入一个参数
	//任务名称
	//分配栈的深度
	//函数参数
	//任务优先级
	//传入的句柄

	//xTaskCreate(TaskGeneralFunction,"task1",100,(void *)4,1, &xHandlerTask1); //传入参数4
	//xTaskCreate(TaskGeneralFunction,"task2",100,(void *)5,1, &xHandlerTask2); //传入参数5

	/* Start the scheduler. */
	vTaskStartScheduler();

	/* Will only get here if there was not enough heap space to create the
	idle task. */
	return 0;
}
