本文是 Arm Ethos‑U65 学习笔记的第五篇，也是 YOLOv8n 目标检测实例的下篇。上篇完成了模型准备与 Vela 编译生成命令流，本篇将命令流导入芯片仿真环境执行推理验证，整个示例以芯片验证仿真为主线，同时对裸机环境下的软件开发也有一定参考价值。

数据准备

tflite转bin

将vela.tflite转换为命令流和权重的 bin 文件。
convert_vela2bin.py

import os
import tflite

def extract_ethos_u_stream(tflite_path):
    with open(tflite_path, "rb") as f:
        buf = f.read()

    model = tflite.Model.GetRootAsModel(buf, 0)
    subgraph = model.Subgraphs(0)

    found_npu_op = False

    # 遍历所有算子，寻找 Ethos-U 的 CUSTOM 算子
    for i in range(subgraph.OperatorsLength()):
        op = subgraph.Operators(i)
        opcode_idx = op.OpcodeIndex()
        opcode = model.OperatorCodes(opcode_idx)

        if opcode.BuiltinCode() == tflite.BuiltinOperator.CUSTOM:
            custom_code = opcode.CustomCode()
            if custom_code:
                custom_code_str = custom_code.decode('utf-8')
            else:
                continue

            if "ethos-u" in custom_code_str:
                print(f"==== 找到 Ethos-U Custom 算子 (Index: {i}) ====")
                found_npu_op = True
                # Index 0: 包含 cmd0/cmd1 的指令流 (Command Stream)
                # Index 1: 包含 权重 (Weights) 和 偏置 (Biases)
                cmd_tensor_idx = op.Inputs(0)
                weight_tensor_idx = op.Inputs(1)

                cmd_tensor = subgraph.Tensors(cmd_tensor_idx)
                weight_tensor = subgraph.Tensors(weight_tensor_idx)

                cmd_buf_obj = model.Buffers(cmd_tensor.Buffer())
                weight_buf_obj = model.Buffers(weight_tensor.Buffer())

                # --- 安全提取 Buffer 数据 (兼容不同 Flatbuffers 版本) ---
                def get_raw_bytes(buf_obj):
                    # 通过 DataLength 逐字节提取
                    if hasattr(buf_obj,'DataLength') and buf_obj.DataLength() > 0:
                        return bytes([buf_obj.Data(j) for j in range(buf_obj.DataLength())])
                    return b""

                cmd_buffer = get_raw_bytes(cmd_buf_obj)
                weight_buffer = get_raw_bytes(weight_buf_obj)

                # 保存为原始二进制文件
                cmd_out = "ethos_u_cmd_stream.bin"
                weight_out = "ethos_u_weights.bin"

                with open(cmd_out, "wb") as f_cmd:
                    f_cmd.write(cmd_buffer)
                with open(weight_out, "wb") as f_weight:
                    f_weight.write(weight_buffer)

                print(f"成功导出指令流 -> {cmd_out} ({len(cmd_buffer)} 字节)")
                print(f"成功导出权重数据 -> {weight_out} ({len(weight_buffer)} 字节)")
                break  # 找到 NPU 核心算子后即可退出


if __name__ == "__main__":
    # 替换为你的 vela tflite 模型文件名
    model_filename = "./tfile_model/output/yolov8n_256_quant_pc_ui_od_coco_vela.tflite"
    extract_ethos_u_stream(model_filename)

bin转hex字符

将 bin 文件转化为 verilog $readmemh 可以读取的16进制文件，需要注意命令流需要删除前 32B 数据。
convert_bin2vhex.py

def bin_to_hex_32bit(bin_path, hex_path, skip_bytes=0, reverse_bytes=True):
    """
    将二进制 .bin 文件转换为 32位宽（4字节）Verilog $readmemh 可读的 .hex 文件

    :param bin_path: 输入的 .bin 文件路径
    :param hex_path: 输出的 .hex 文件路径
    :param skip_bytes: 需要跳过的头部字节数（如 Vela 的 Header），默认为 0    :param reverse_bytes: 是否反转每行的字节序（小端序系统设为 True）
    """    BYTES_PER_LINE = 4  # 32位宽对应 4 字节

    with open(bin_path, 'rb') as f_in, open(hex_path, 'w') as f_out:
        # 如果需要跳过前几个字节（例如 Vela 命令流头部元数据）
        if skip_bytes > 0:
            dropped = f_in.read(skip_bytes)
            print(f"已跳过 {bin_path} 头部的 {len(dropped)} 字节数据")

        while True:
            # 每次读取 4 字节（32位）
            chunk = f_in.read(BYTES_PER_LINE)
            if not chunk:
                break

            # 如果最后剩余字节不足 4 字节，用 0x00 补齐
            if len(chunk) < BYTES_PER_LINE:
                chunk = chunk + b'\x00' * (BYTES_PER_LINE - len(chunk))

            # 字节序反转（小端序）：
            # 确保 bin 文件中的低地址字节，映射到 Verilog 32位寄存器的低 8 位 [7:0]            if reverse_bytes:
                chunk = chunk[::-1]

            # 转换为 8 位的十六进制字符串（4字节 = 8个16进制字符，例如 ffffffff）
            hex_line = chunk.hex()

            # 写入文件并换行
            f_out.write(hex_line + '\n')


if __name__ == "__main__":
    # 【指令流转换】
    # 如果你发现硬件的第一行指令报错（即包含了 Vela Header），可以尝试将 skip_bytes 改为 4 或 8    bin_to_hex_32bit(
        bin_path="ethos_u_cmd_stream.bin",
        hex_path="ethos_u_cmd_stream_32.hex",
        skip_bytes=32,  # 如果需要剔除第一行不能用的数据，可以根据具体字节数修改此处（例如改为 4）
        reverse_bytes=True
    )

    # 【权重流转换】
    bin_to_hex_32bit(
        bin_path="ethos_u_weights.bin",
        hex_path="ethos_u_weight_stream_32.hex",
        skip_bytes=0,
        reverse_bytes=True
    )

    print("32位宽转换完成！已生成对应的 .hex 文件。")

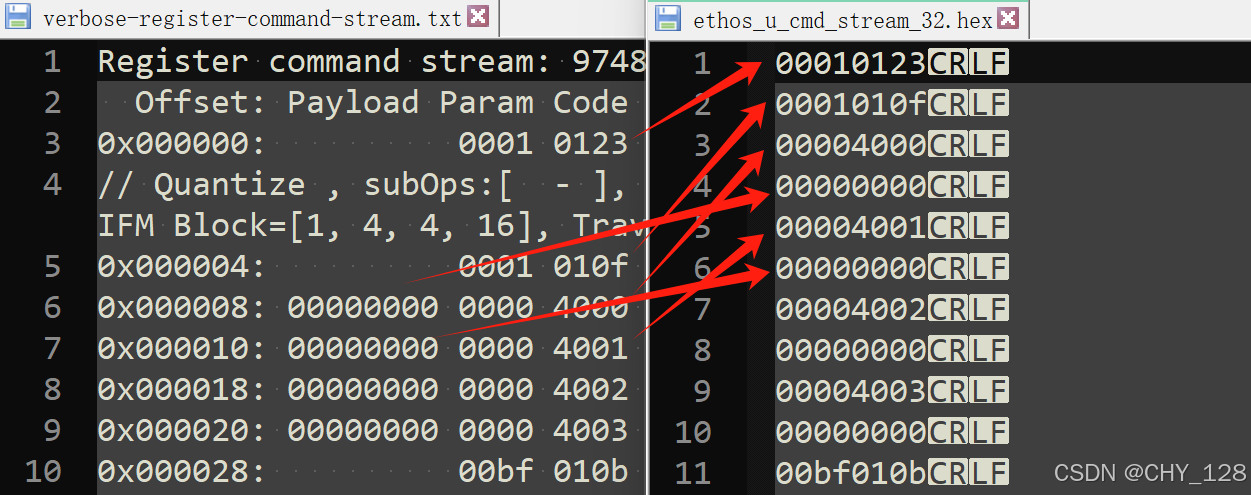

转换完成后可以和 register-command-stream 对比一下，应当是完全一致的

仿真testbench

从命令流获取地址

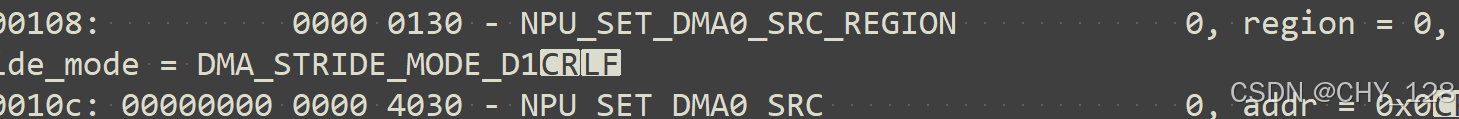

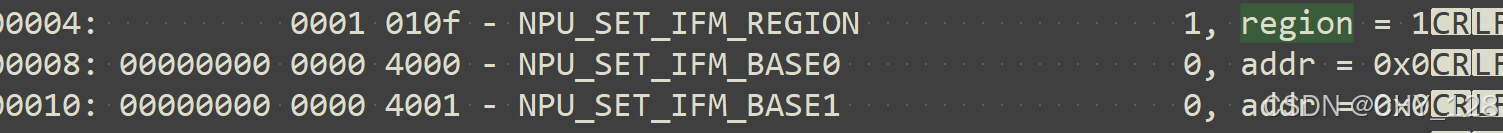

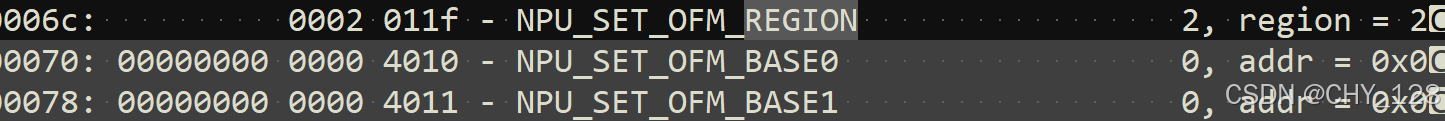

首先通过命令流获取地址信息，查看 register-command-stream，通过IFM_REGION、OFM_REGION、DMA0_SRC_REGION 可以获取输入数据、缓存数据和权重需要存放的地址。下图中可以看到输入数据存放在区域1+偏移地址0x0、权重放在区域0+偏移地址 0x0，缓存数据起始地址是区域2+偏移地址 0x0。

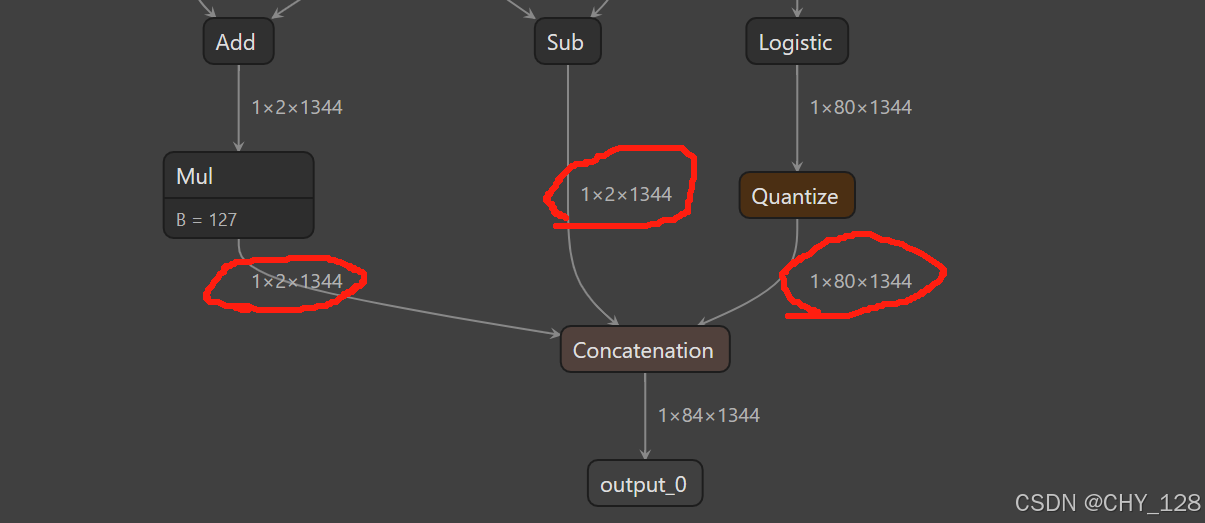

输出数据地址获取就麻烦一些，tflite 网络最后一步为 concat，但命令流中是没有concat，再往上追可以看到 concat 有3个来源，前 2 个 “2” 是框坐标，最后的 “80” 是框置信度，然后查看 register-command-stream，可以看到mul存放地址 0x2f400~0x2fe80，sub存放地址 0x2fe80~0x30900，quantize 存放地址 0x30900~0x44ad00，输出均在区域1，所以最终需要 dump 的数据是 区域1 + 0x2f400~0x4ad00 偏移。此外也可以得知数据是按 1344 维度顺序存。

寄存器配置

寄存器配置可以参见 IP验证的前文档，主要区别在修改地址。

write_reg(NPU_REG_AXI_LIMIT0, 32'h0f0f0001, error); // axi-0配置
write_reg(NPU_REG_AXI_LIMIT1, 32'h0f0f0001, error);
write_reg(NPU_REG_AXI_LIMIT2, 32'h0f0f0001, error); // axi-1配置
write_reg(NPU_REG_AXI_LIMIT3, 32'h0f0f0001, error);

write_reg('h10,'h0, error); // 命令流地址
write_reg('h20,'h9850, error);  // 命令流大小，register-command第一行可以看

write_reg('h80,'h10000, error);    // region0  权重
write_reg('h88,'h40_0000, error);  // region1  输入数据、中间变量、输出数据
write_reg('h90,'h80_0000, error);  // region2  中间变量
write_reg(NPU_REG_REGIONCFG, 32'h00000022, error);

write_reg('h8 ,'h1, error);    // 触发NPU工作

wait(ethosu65_exetb.u_wrapper.u_dut.IRQ) #1ns; //等待NPU运算完成

...  // 导出 区域1地址+0x30900~0x4ad00偏移 数据

仿真结果

仿真波形

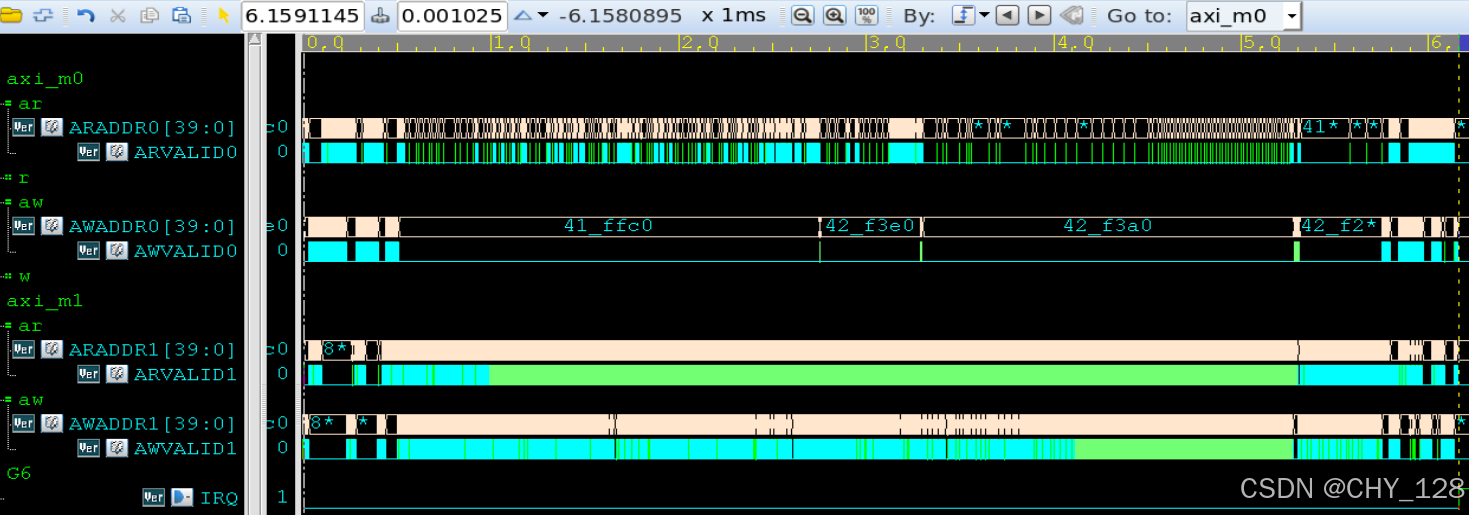

运行仿真，等待仿真结束，可以看到，3.2MB 的YOLO v8n 模型使用 Vela 默认配置编译，Ethos U65 运行时钟 1GHz，花费 6.16ms 运算完成。

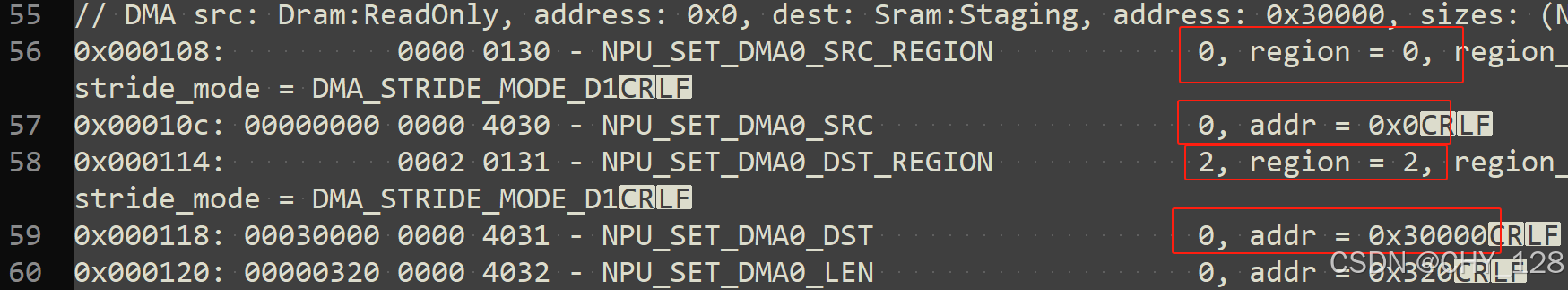

指令应当和波形的行为完全对应，例如第1次权重搬运，从区域0地址偏移 0x0 搬运到区域2地址偏移 0x30000，波形中基地址为 APB 配置的区域 0、2地址。

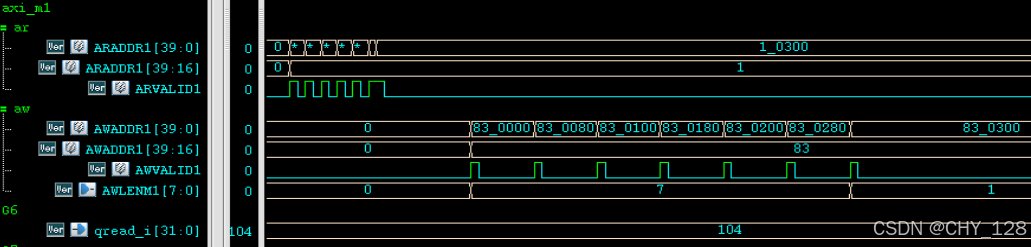

在运算期间可以通过内部信号 u_ethosu65_cc.u_ethosu65_cc_reg.qread_i 判断当前执行命令执行到哪里，结合 register-command-stream 调试。

导出数据打印

U65 输出为中间运算结果，还需要继续进行后处理，程序参照前文章 tfile_model_run_yolov8n.py 后半部分，其实搞清 U65 输出是按1344 遍历即可，其余部分没有改动。

arr = np.array(data, dtype=np.int8).reshape((1344, 84), order='F')

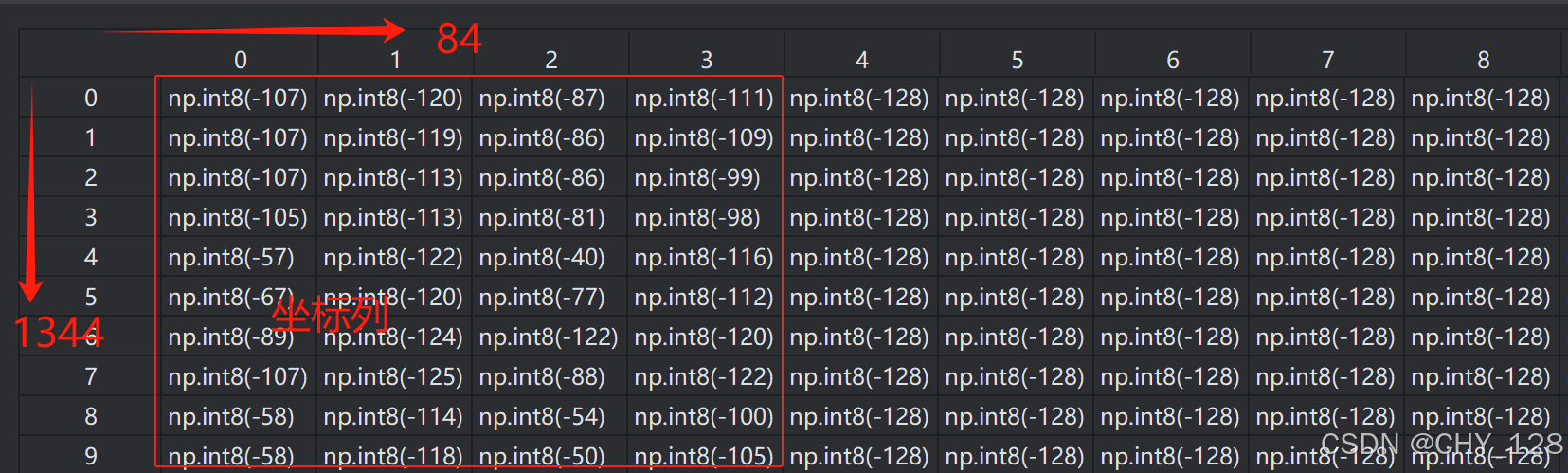

导入数据可以看到前4列为坐标，后80列为置信度，-128 对应 int8 格式下的最小值。

最后结果和 Python 调用 Tensorflow lite 运行模型推理程序完全一致。
