一、启发

c语言嵌入式设计的本质无非就是“打开/关闭某个端口”或是“置高/置低某个引脚”。当我们想置高/置低某个引脚时，常常会使用如下两种方式。

/*置高PB6*/
GPIO_BOP(GPIOB) = GPIO_PIN_6;

/*置低PB6*/
GPIO_BC(GPIOB) = GPIO_PIN_6;

但这有个很大的问题，也就是并不直观！让我们来慢慢分析。

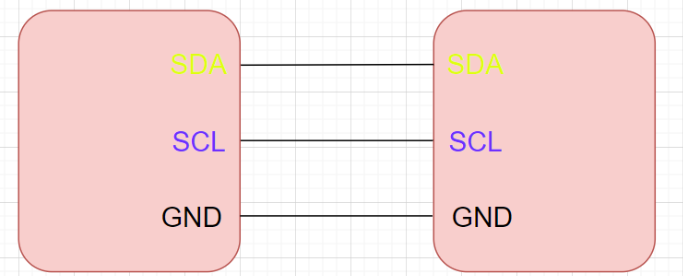

首先，我们为什么要置高置低某个引脚？因为我们在设计时是根据某个协议的，而协议一般都有默认的引脚名称。比如IIC的SCL、SDA，比如UART的RX、TX，比如CAN的CANH、CANL（这个会有点不同，但大致都是围绕CAN_HIGH、CAN_LOW展开）。但体现在硬件上，也就是PB6、PB7......。

发现了吗？如果我们在设计时一直使用PB6这种硬件名称的话并不直观，哪怕是本人，在隔了一段时间后再看都得老老实实的去查手册，看看PB6对应的是什么功能的引脚。

既然如此，那有什么方法更加直观又强势吗？有的兄弟，有的！

那就是我下面将要讲的方法。

二、更加直观又强势的方法

请看最终结果：

void scl_50k_test()	//SCL以50k的频率振动。SDA以25k的频率振动。T = 10us*2
{
	delay_1us	(15)	;
	DataHigh	(SCL)	;
	delay_1us	(15)	;
	DataLow		(SCL)	;
	DataHigh	(SDA)	;
	delay_1us	(15)	;
	DataHigh	(SCL)	;
	delay_1us	(15)	;
	DataLow		(SCL)	;
	DataLow		(SDA)	;
}

如何？是不是很直观了呢？置高就写DataHigh( PIN_NAME )，置低就写DataLow( PIN_NAME )

我们来看看如何实现的。我们从结果慢慢倒推回去。

2.1 名称如何跟pin脚绑定（一）

首先是PIN_NAME，也就是SCL、SDA如何跟pin脚绑定的？

//xxx.h文件定义

typedef enum
{
    SCL = 0,
	SDA = 1
} SCLSDA_enum;


//xxx.c文件定义


void test(SCLSDA_enum cdchoose)
{
	a( cdchoose )  //假设存在一种方法a()
}

test在声明时，声明的变量并不是常规的“int”、“char”等，而是我们在“xxx.h”中定义过的枚举类型定义。当我们使用test()时，把【test(SCL)】展开的情况如下：

并不是设计代码，而是按执行顺序展开！

SCLSDA_enum cdchoose = SCL;
test( cdchoose );
a( 0 )

很好，我们已经能看到一点雏形了，当我们输入SCL时，方法内部会自动转成0，SDA会自动转成1。让我们继续优化。

2.2 名称如何跟pin脚绑定（二）

我们现在要解决的就是，如何把 0/1 转换成 pin 脚。如下：

xxx.h文件定义

typedef enum
{
    SCL = 0,
	SDA = 1
} SCLSDA_enum;

#define SCLpin GPIO_PIN_6
#define SCLclk GPIOB
#define SDApin GPIO_PIN_7
#define SDAclk GPIOB

#define CDCLKCHOOSEn 2U
#define CDPINCHOOSEn 2U



xxx.c文件定义

static uint32_t SCLSDA_CLK_CHOOSE[CDCLKCHOOSEn] = {SCLclk,SDAclk};
static uint32_t SCLSDA_PIN_CHOOSE[CDPINCHOOSEn] = {SCLpin,SDApin};

void DataHigh (SCLSDA_enum cdchoose)
{
	GPIO_BOP(SCLSDA_CLK_CHOOSE[cdchoose]) = SCLSDA_PIN_CHOOSE[cdchoose];
}

void DataLow (SCLSDA_enum cdchoose)
{
	GPIO_BC(SCLSDA_CLK_CHOOSE[cdchoose]) = SCLSDA_PIN_CHOOSE[cdchoose];
}

SCLSDA_CLK_CHOOSE[CDCLKCHOOSEn]是一个数组。输入0，就返回SCLclk，而SCLclk代表的是GPIOB，输入1同理。

SCLSDA_PIN_CHOOSE[CDPINCHOOSEn]也是一个数组。输入0，就返回SCLpin，而SCLpin代表的是GPIO_PIN_6，输入1同理。

需要注意的是“CDCLKCHOOSEn”与“CDPINCHOOSEn”是数组宽度。

所以，我们就可以达成我们的目标了！当我们使用方法DataHigh()时，展开后如下：

【DataHigh(SCL)】⬇️

DataHigh( 0 );

GPIO_BOP(SCLSDA_CLK_CHOOSE[ 0 ]) = SCLSDA_PIN_CHOOSE[ 0 ];

GPIO_BOP( GPIOB ) = GPIO_PIN_6;
